Система автоматичного поливу

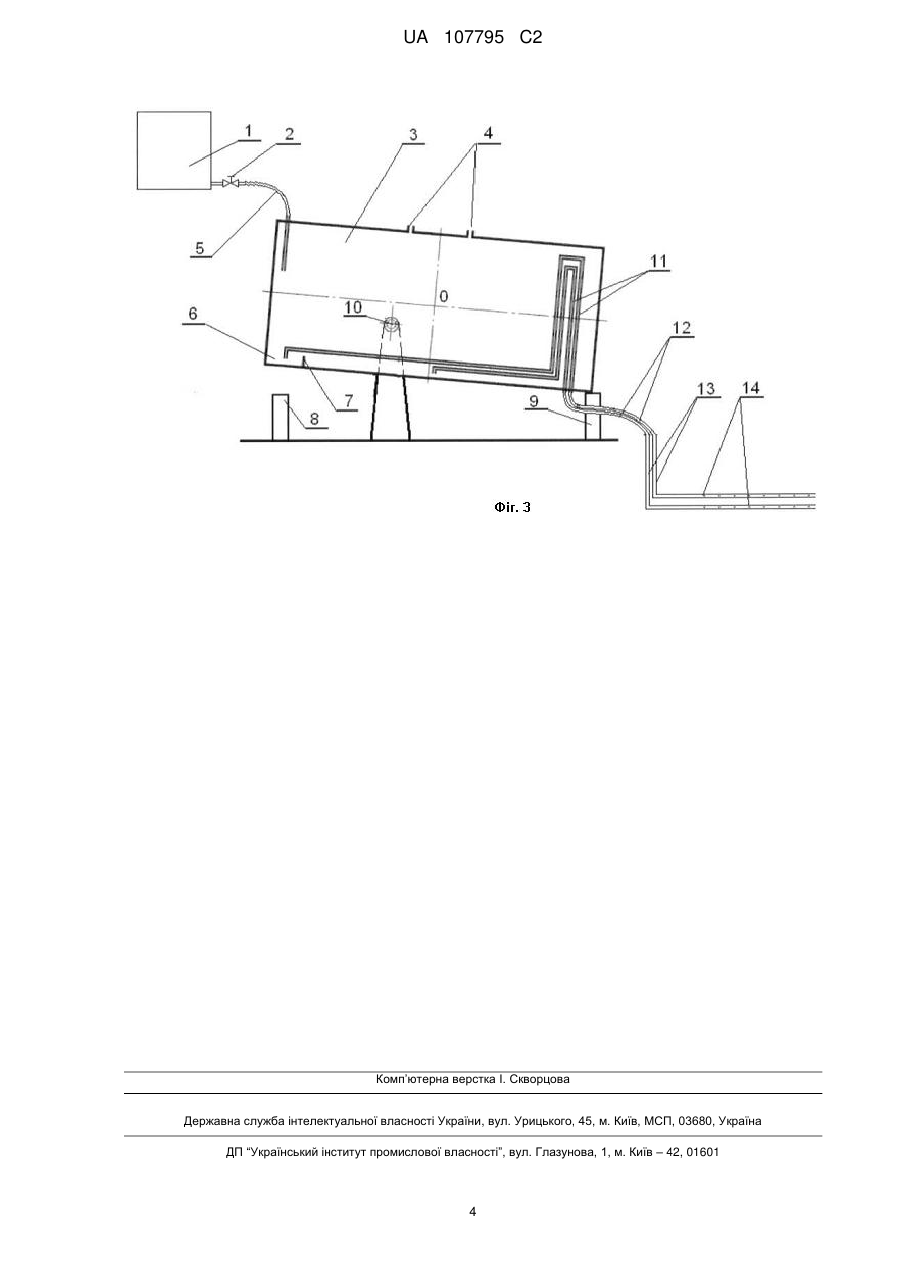

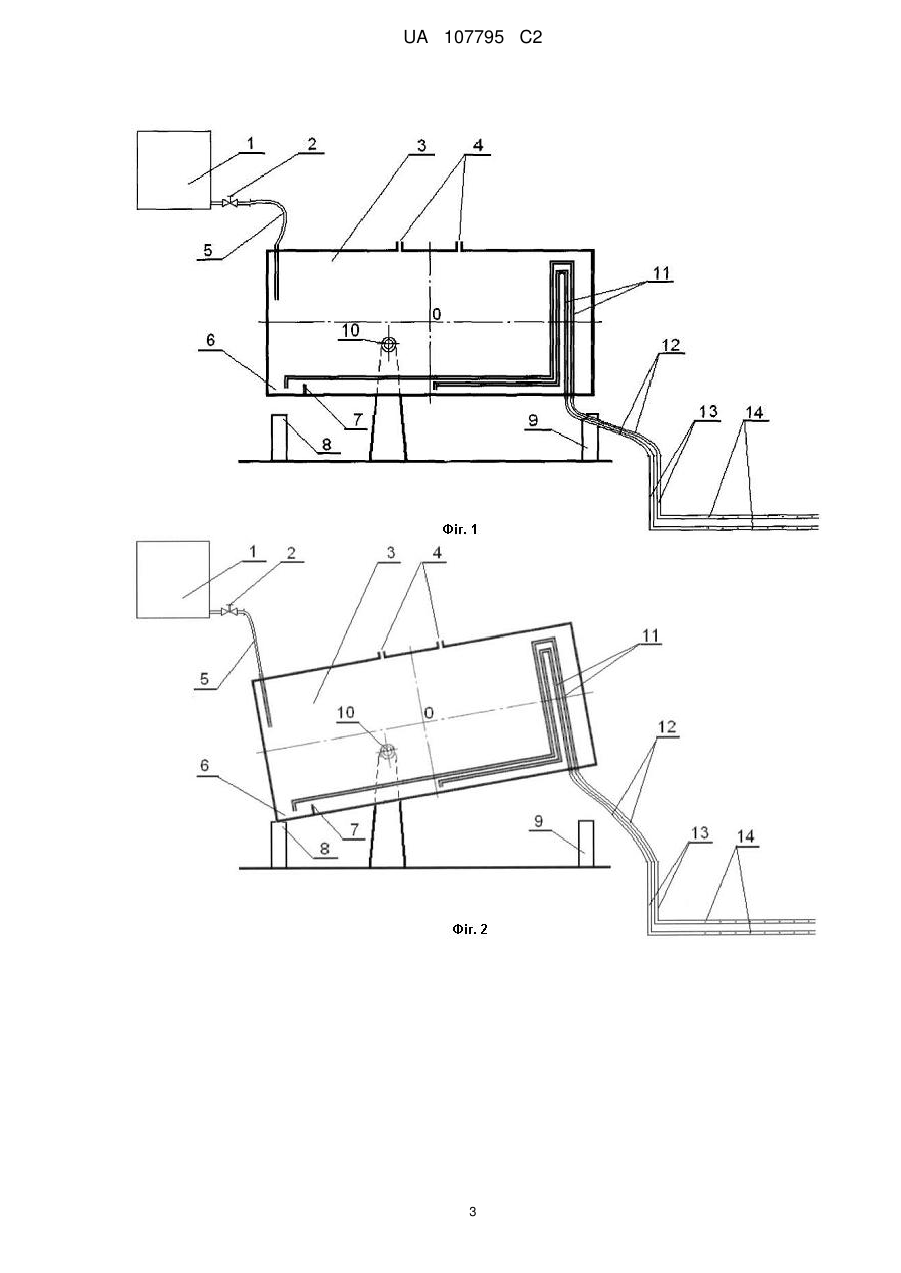

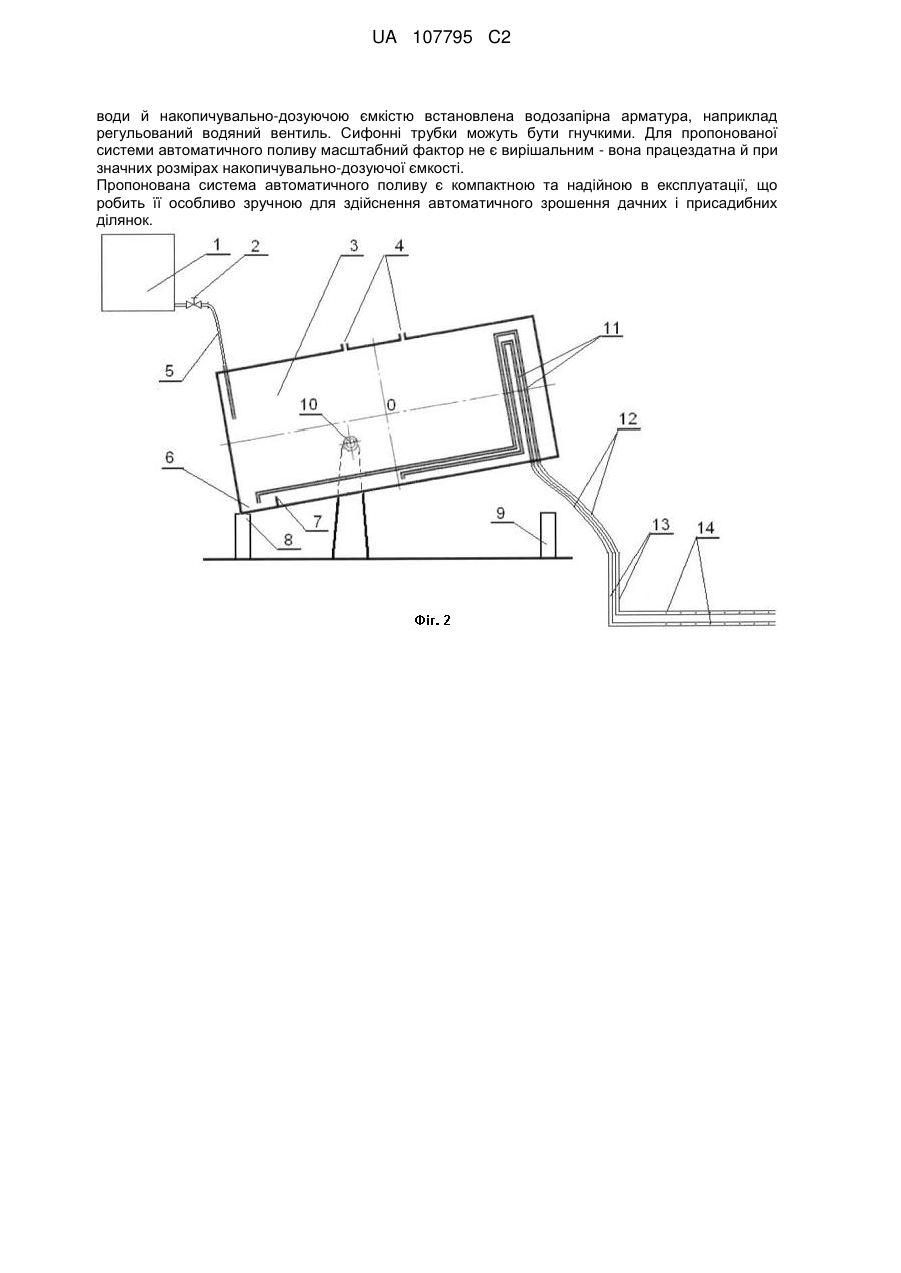

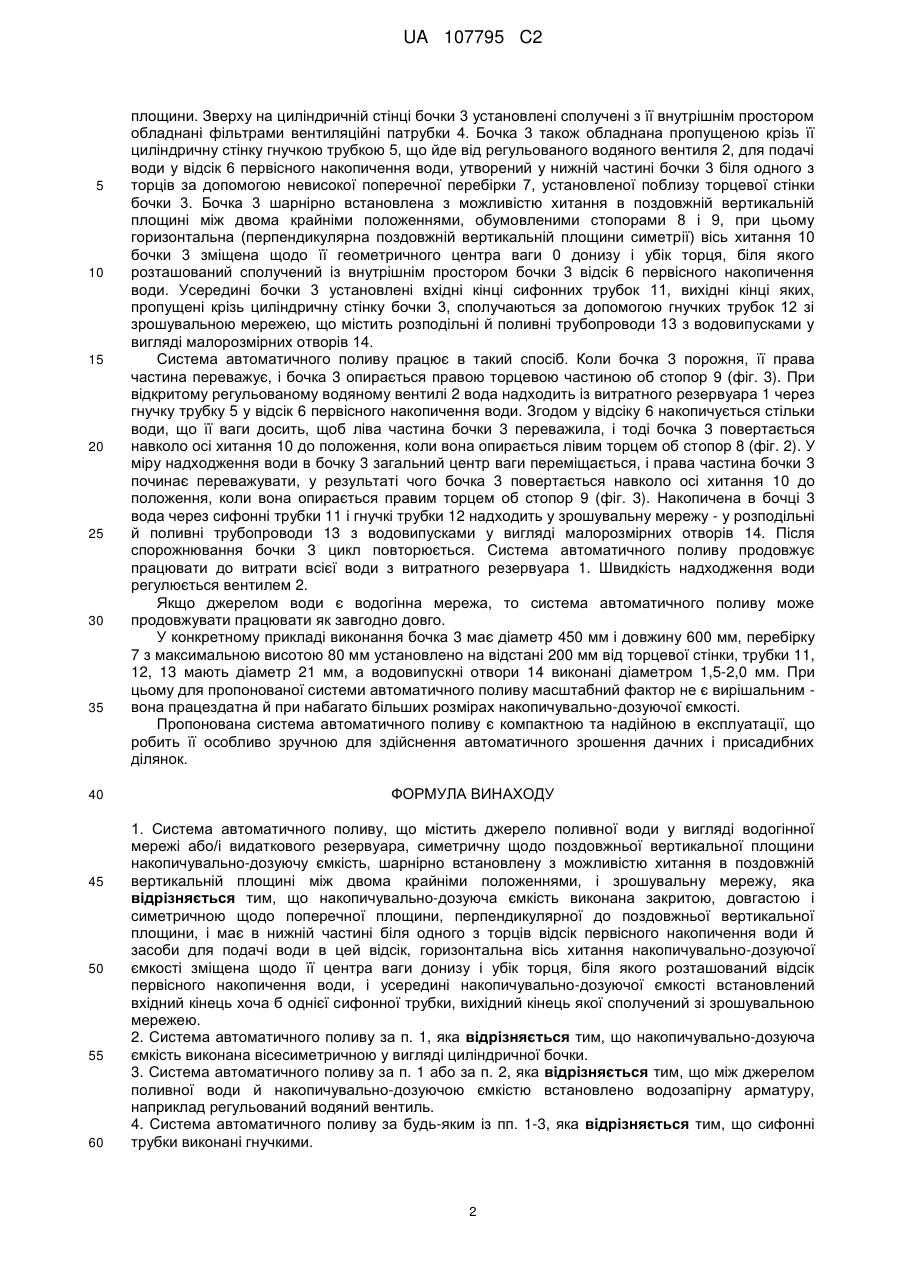

Реферат: Винахід належить до сільського господарства, зокрема, поливного землеробства, й може бути використаний для автоматичного зрошення дачних, присадибних ділянок, а також для використання в промислових масштабах. Система автоматичного поливу містить джерело поливної води, наприклад, у вигляді водогінної мережі або витратного резервуара, симетричну щодо поздовжньої вертикальної площини накопичувально-дозуючу ємкість, шарнірно встановлену з можливістю хитання в поздовжній вертикальній площині між двома крайніми положеннями, і зрошувальну мережу. Закрита довгаста накопичувально-дозуюча ємкість виконана симетричною також щодо поперечної площини, перпендикулярної до поздовжньої вертикальної площини, і має в нижній частині біля одного з торців відсік первісного накопичення води й засоби для подачі води в цей відсік. Горизонтальна вісь хитання накопичувально-дозуючої ємкості зміщена щодо її центра ваги донизу і убік торця, біля якого розташований відсік первісного накопичення води. Усередині накопичувально-дозуючої ємкості встановлені вхідні кінці сифонних трубок, вихідні кінці яких сполучаються зі зрошувальною мережею. Накопичувально-дозуюча ємкість може бути виконаною вісесиметричною, наприклад, у вигляді циліндричної бочки. Між джерелом поливної UA 107795 C2 (12) UA 107795 C2 води й накопичувально-дозуючою ємкістю встановлена водозапірна арматура, наприклад регульований водяний вентиль. Сифонні трубки можуть бути гнучкими. Для пропонованої системи автоматичного поливу масштабний фактор не є вирішальним - вона працездатна й при значних розмірах накопичувально-дозуючої ємкості. Пропонована система автоматичного поливу є компактною та надійною в експлуатації, що робить її особливо зручною для здійснення автоматичного зрошення дачних і присадибних ділянок. UA 107795 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільського господарства, зокрема поливного землеробства, й може бути використаний для автоматичного зрошення дачних, присадибних ділянок, а також для використання в промислових масштабах. Відомою є система для автоматичного поливу дачі й городу, до складу якої входять джерело поливної води, наприклад, у вигляді витратного резервуара (бочки з вентилем), симетрична щодо поздовжньої вертикальної площини накопичувально-дозуюча ємкість (накопичувач, виконаний із пластмасової каністри з обрізаним верхом), яка за допомогою противаги шарнірно встановлена з можливістю хитання в поздовжній вертикальній площині між двома крайніми положеннями, і зрошувальна мережа (обладнана лійкою труба для поливу); у процесі роботи центр ваги накопичувача переміщається від води, що надходить з бочки доти, поки вага води не перевищить ваги противаги, після чого накопичувач перекидається і вода надходить у трубу через лійку й ллється на грядки, а накопичувач після спорожнювання вертається у вихідне положення і цикл повторюється; швидкість надходження води регулюється вентилем на бочці (http://moya-fazenda.ru/).k-organizovat-sistemu-dlya-avtomaticheskogo-polivadachi-i-ogoroda). Однак через наявність противаги вузол накопичувально-дозуючої ємкості відомої системи автоматичного поливу є некомпактним. Також відоме рішення здійсненне тільки за малих розмірів конструкції, оскільки при збільшенні розмірів утруднене забезпечення міцності кріплення противаги. Крім того, накопичувально-дозуюча ємкість відомої системи автоматичного поливу відкрита, що є неприпустимим для краплинного поливу через можливе забруднення й потрапляння стороннього матеріалу (листя, гілок), що може призвести до непрацездатності системи. Технічна задача винаходу полягає в удосконаленні системи автоматичного поливу, що містить джерело поливної води, наприклад, у вигляді витратного резервуара, симетричну щодо поздовжньої вертикальної площини накопичувально-дозуючу ємкість, шарнірно встановлену з можливістю хитання в поздовжній вертикальній площині між двома крайніми положеннями, і зрошувальну мережу шляхом виконання накопичувально-дозуючої ємкості закритою, довгастою й симетричною також щодо поперечної площини, перпендикулярної до поздовжньої вертикальної площини, виконанням у нижній частині накопичувально-дозуючої ємкості біля одного з її торців відсіку первісного накопичення води й організації подачі води в цей відсік, а також зсувом осі хитання накопичувально-дозуючої ємкості щодо її центра ваги донизу і убік торця, біля якого розташований відсік первісного накопичення води, і установки усередині накопичувально-дозуючої ємкості вхідних кінців сифонних трубок, вихідні кінці яких сполучаються зі зрошувальною мережею. У пропонованій конструкції накопичувально-дозуючої ємкості відсік первісного накопичення води виконує функцію противаги, що перебуває усередині накопичувально-дозуючої ємкості, що сприяє компактності конструкції, а також усуває залежність здійсненності й працездатності від масштабного фактора. Закрита накопичувальнодозуюча ємкість запобігає можливому забрудненню й потраплянню стороннього матеріалу (листя, гілок), що сприяє підвищенню працездатності системи. Система автоматичного поливу містить джерело поливної води, наприклад, у вигляді водогінної мережі або витратного резервуара, симетричну щодо поздовжньої вертикальної площини накопичувально-дозуючу ємкість, шарнірно встановлену з можливістю хитання в поздовжній вертикальній площині між двома крайніми положеннями, і зрошувальну мережу. Закрита довгаста накопичувально-дозуюча ємкість виконана симетричною також щодо поперечної площини, перпендикулярної до поздовжньої вертикальної площини, і має в нижній частині біля одного з торців відсік первісного накопичення води й засоби для подачі води в цей відсік. Горизонтальна вісь хитання накопичувально-дозуючої ємкості зміщена щодо її центра ваги донизу і убік торця, біля якого розташований відсік первісного накопичення води. Усередині накопичувально-дозуючої ємкості встановлені вхідні кінці сифонних трубок, вихідні кінці яких сполучаються зі зрошувальною мережею. Накопичувально-дозуюча ємкість може бути виконаною вісесиметричною, наприклад, у вигляді циліндричної бочки. Між джерелом поливної води й накопичувально-дозуючою ємкістю встановлена водозапірна арматура, наприклад регульований водяний вентиль. Сифонні трубки можуть бути гнучкими. На фіг. 1 показано схему системи автоматичного поливу; на фіг. 2 і 3 показані різні фази роботи системи автоматичного поливу. До складу системи автоматичного поливу входить джерело поливної води - витратний резервуар 1, обладнаний водозапірною арматурою - регульованим водяним вентилем 2. До складу системи автоматичного поливу входить також виконана у вигляді циліндричної бочки 3 закрита довгаста накопичувально-дозуюча ємкість, симетрична щодо поздовжньої вертикальної площини й щодо поперечної площини, перпендикулярної до поздовжньої вертикальної 1 UA 107795 C2 5 10 15 20 25 30 35 40 45 50 55 60 площини. Зверху на циліндричній стінці бочки 3 установлені сполучені з її внутрішнім простором обладнані фільтрами вентиляційні патрубки 4. Бочка 3 також обладнана пропущеною крізь її циліндричну стінку гнучкою трубкою 5, що йде від регульованого водяного вентиля 2, для подачі води у відсік 6 первісного накопичення води, утворений у нижній частині бочки 3 біля одного з торців за допомогою невисокої поперечної перебірки 7, установленої поблизу торцевої стінки бочки 3. Бочка 3 шарнірно встановлена з можливістю хитання в поздовжній вертикальній площині між двома крайніми положеннями, обумовленими стопорами 8 і 9, при цьому горизонтальна (перпендикулярна поздовжній вертикальній площини симетрії) вісь хитання 10 бочки 3 зміщена щодо її геометричного центра ваги 0 донизу і убік торця, біля якого розташований сполучений із внутрішнім простором бочки 3 відсік 6 первісного накопичення води. Усередині бочки 3 установлені вхідні кінці сифонних трубок 11, вихідні кінці яких, пропущені крізь циліндричну стінку бочки 3, сполучаються за допомогою гнучких трубок 12 зі зрошувальною мережею, що містить розподільні й поливні трубопроводи 13 з водовипусками у вигляді малорозмірних отворів 14. Система автоматичного поливу працює в такий спосіб. Коли бочка 3 порожня, її права частина переважує, і бочка 3 опирається правою торцевою частиною об стопор 9 (фіг. 3). При відкритому регульованому водяному вентилі 2 вода надходить із витратного резервуара 1 через гнучку трубку 5 у відсік 6 первісного накопичення води. Згодом у відсіку 6 накопичується стільки води, що її ваги досить, щоб ліва частина бочки 3 переважила, і тоді бочка 3 повертається навколо осі хитання 10 до положення, коли вона опирається лівим торцем об стопор 8 (фіг. 2). У міру надходження води в бочку 3 загальний центр ваги переміщається, і права частина бочки 3 починає переважувати, у результаті чого бочка 3 повертається навколо осі хитання 10 до положення, коли вона опирається правим торцем об стопор 9 (фіг. 3). Накопичена в бочці 3 вода через сифонні трубки 11 і гнучкі трубки 12 надходить у зрошувальну мережу - у розподільні й поливні трубопроводи 13 з водовипусками у вигляді малорозмірних отворів 14. Після спорожнювання бочки 3 цикл повторюється. Система автоматичного поливу продовжує працювати до витрати всієї води з витратного резервуара 1. Швидкість надходження води регулюється вентилем 2. Якщо джерелом води є водогінна мережа, то система автоматичного поливу може продовжувати працювати як завгодно довго. У конкретному прикладі виконання бочка 3 має діаметр 450 мм і довжину 600 мм, перебірку 7 з максимальною висотою 80 мм установлено на відстані 200 мм від торцевої стінки, трубки 11, 12, 13 мають діаметр 21 мм, а водовипускні отвори 14 виконані діаметром 1,5-2,0 мм. При цьому для пропонованої системи автоматичного поливу масштабний фактор не є вирішальним вона працездатна й при набагато більших розмірах накопичувально-дозуючої ємкості. Пропонована система автоматичного поливу є компактною та надійною в експлуатації, що робить її особливо зручною для здійснення автоматичного зрошення дачних і присадибних ділянок. ФОРМУЛА ВИНАХОДУ 1. Система автоматичного поливу, що містить джерело поливної води у вигляді водогінної мережі або/і видаткового резервуара, симетричну щодо поздовжньої вертикальної площини накопичувально-дозуючу ємкість, шарнірно встановлену з можливістю хитання в поздовжній вертикальній площині між двома крайніми положеннями, і зрошувальну мережу, яка відрізняється тим, що накопичувально-дозуюча ємкість виконана закритою, довгастою і симетричною щодо поперечної площини, перпендикулярної до поздовжньої вертикальної площини, і має в нижній частині біля одного з торців відсік первісного накопичення води й засоби для подачі води в цей відсік, горизонтальна вісь хитання накопичувально-дозуючої ємкості зміщена щодо її центра ваги донизу і убік торця, біля якого розташований відсік первісного накопичення води, і усередині накопичувально-дозуючої ємкості встановлений вхідний кінець хоча б однієї сифонної трубки, вихідний кінець якої сполучений зі зрошувальною мережею. 2. Система автоматичного поливу за п. 1, яка відрізняється тим, що накопичувально-дозуюча ємкість виконана вісесиметричною у вигляді циліндричної бочки. 3. Система автоматичного поливу за п. 1 або за п. 2, яка відрізняється тим, що між джерелом поливної води й накопичувально-дозуючою ємкістю встановлено водозапірну арматуру, наприклад регульований водяний вентиль. 4. Система автоматичного поливу за будь-яким із пп. 1-3, яка відрізняється тим, що сифонні трубки виконані гнучкими. 2 UA 107795 C2 3 UA 107795 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
