Пристрій для транспортування-очищення коренебульбоплодів

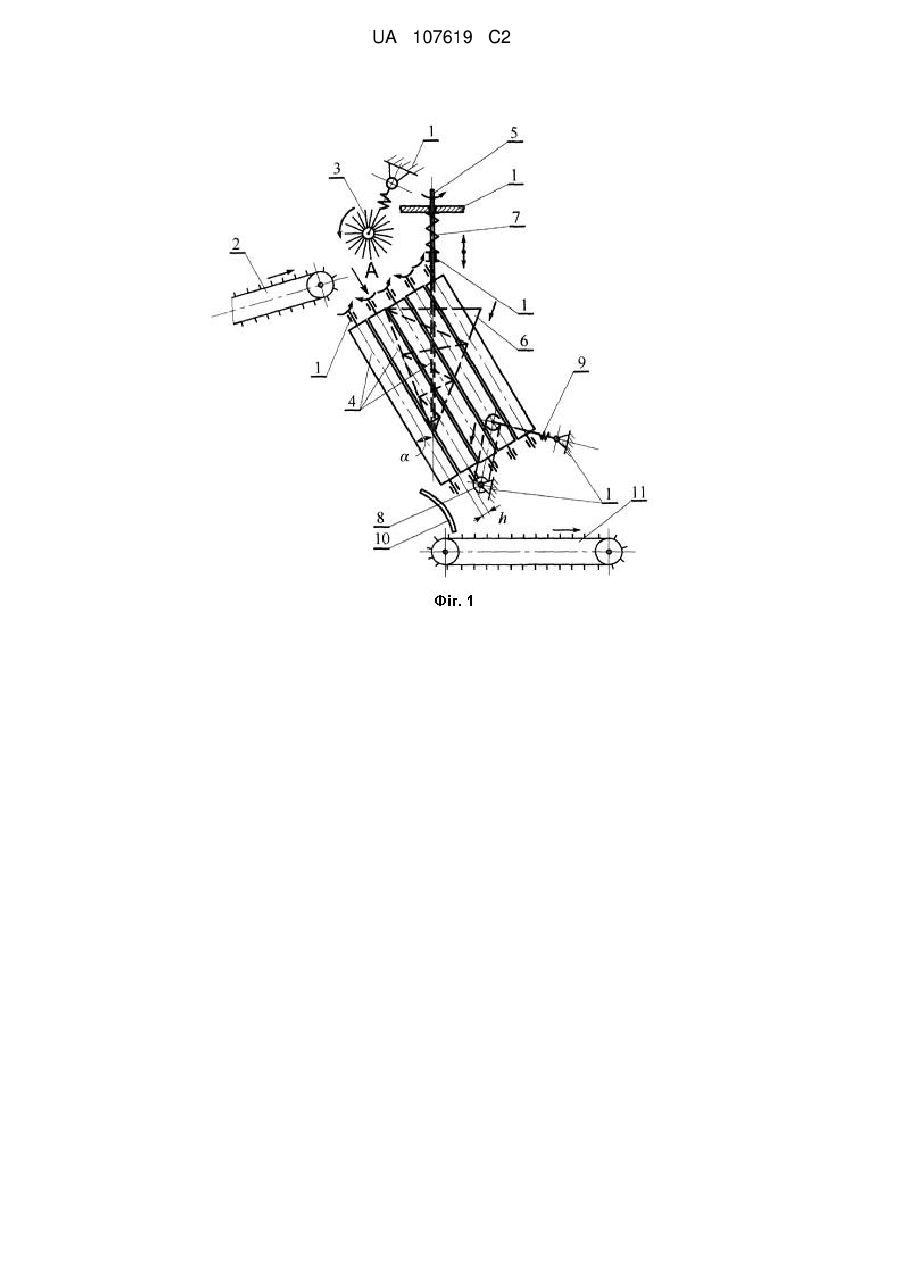

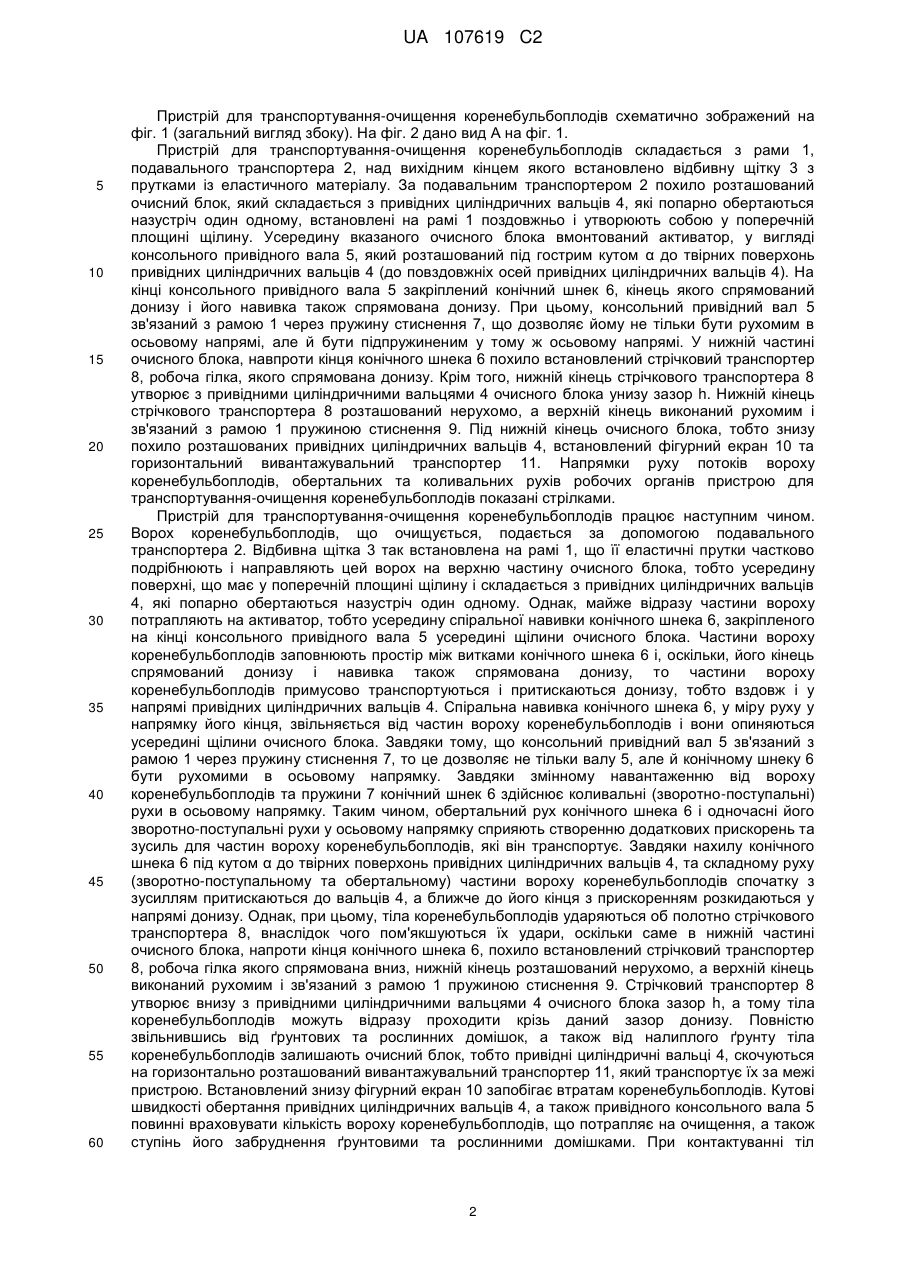

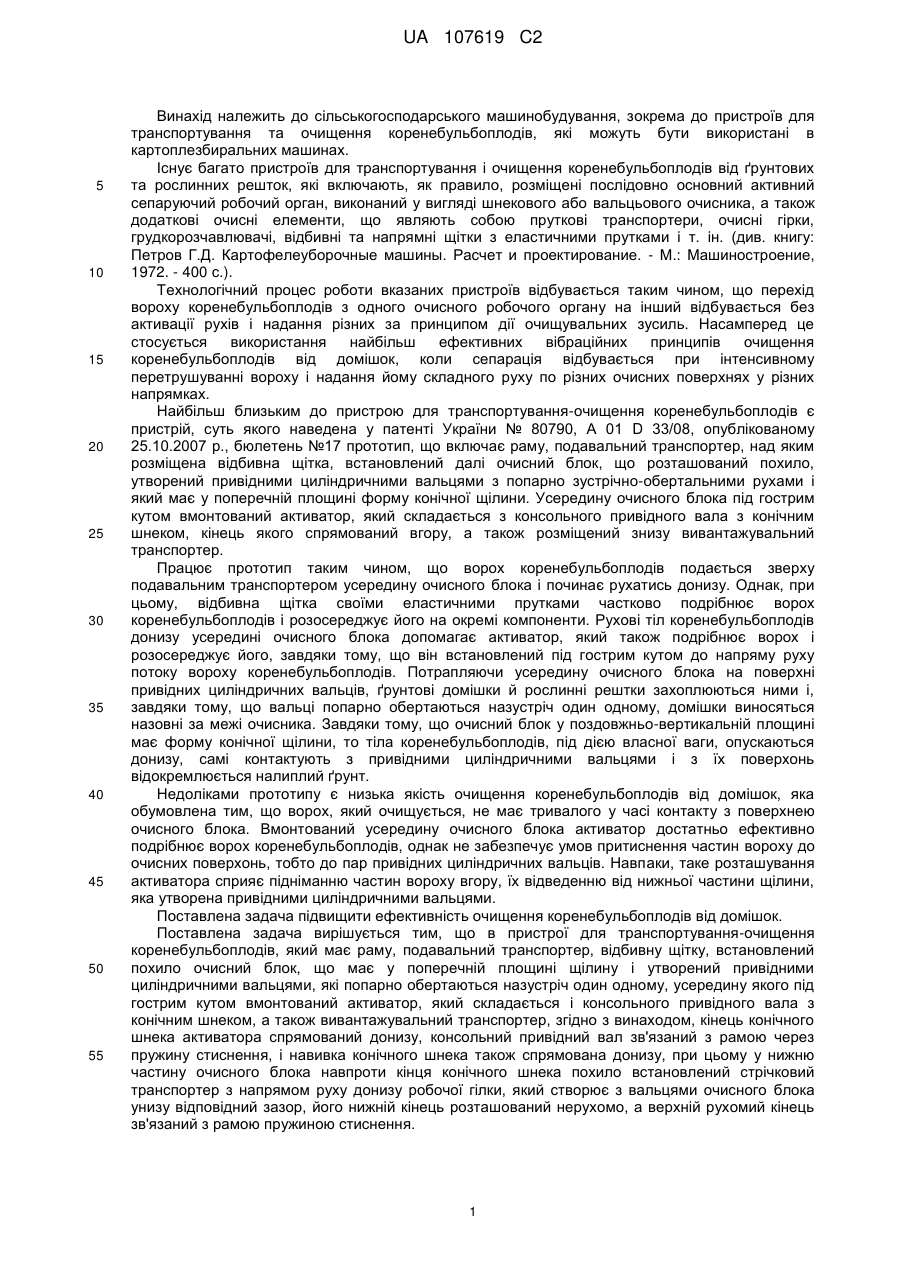

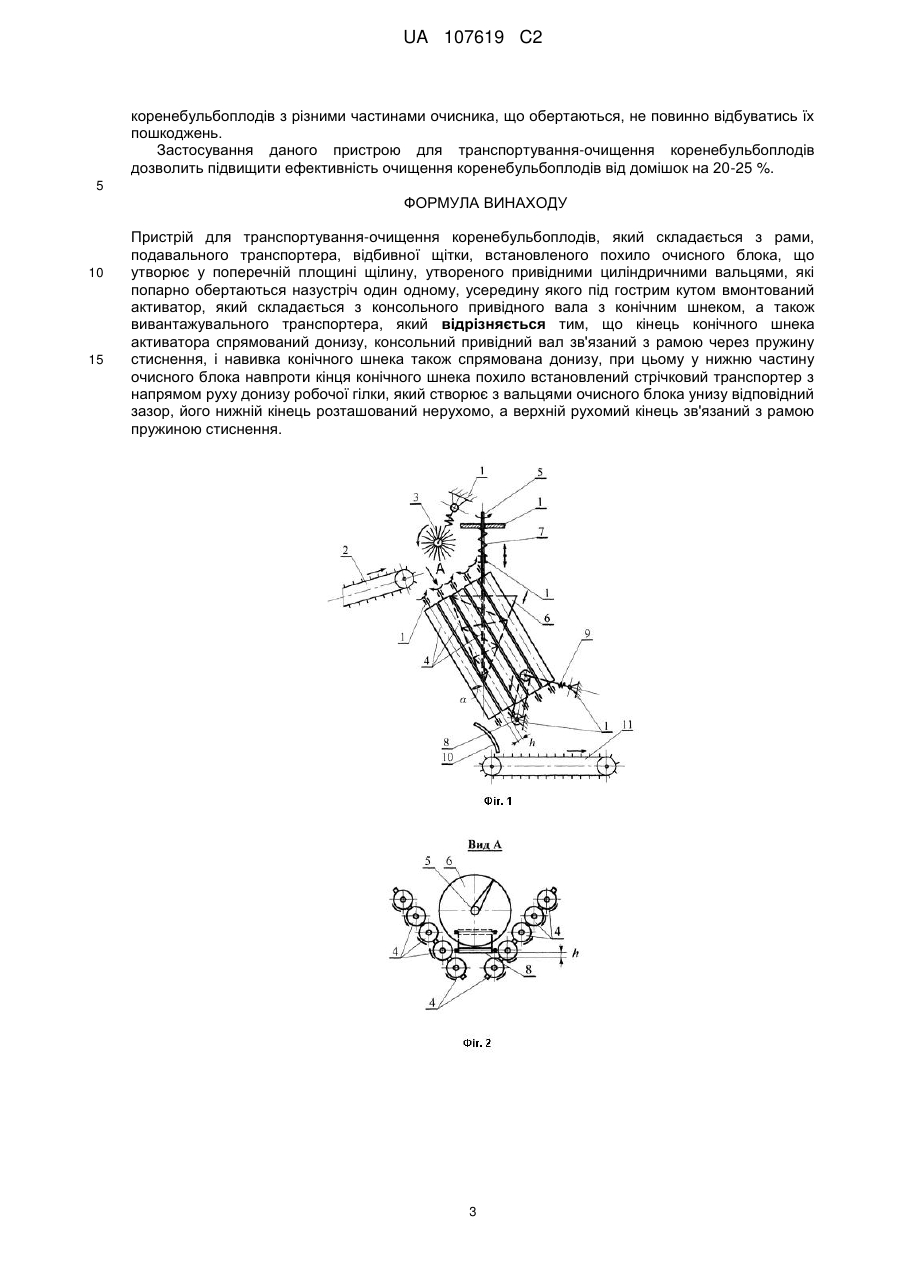

Реферат: Пристрій для транспортування-очищення коренебульбоплодів складається з рами, подавального транспортера, відбивної щітки, встановленого похило очисного блока, що утворює у поперечній площині щілину, утвореного привідними циліндричними вальцями, які попарно обертаються назустріч один одному, усередину якого під гострим кутом вмонтований активатор, який складається з консольного привідного вала з конічним шнеком, а також вивантажувального транспортера. Кінець конічного шнека активатора спрямований донизу, консольний привідний вал зв'язаний з рамою через пружину стиснення, і навивка конічного шнека також спрямована донизу. При цьому у нижню частину очисного блока навпроти кінця конічного шнека похило встановлений стрічковий транспортер з напрямом руху донизу робочої гілки, який створює з вальцями очисного блока унизу відповідний зазор, його нижній кінець розташований нерухомо. Верхній рухомий кінець зв'язаний з рамою пружиною стиснення. UA 107619 C2 (12) UA 107619 C2 UA 107619 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очищення коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, розміщені послідовно основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - Μ.: Машиностроение, 1972. - 400 с.). Технологічний процес роботи вказаних пристроїв відбувається таким чином, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Насамперед це стосується використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по різних очисних поверхнях у різних напрямках. Найбільш близьким до пристрою для транспортування-очищення коренебульбоплодів є пристрій, суть якого наведена у патенті України № 80790, А 01 D 33/08, опублікованому 25.10.2007 р., бюлетень №17 прототип, що включає раму, подавальний транспортер, над яким розміщена відбивна щітка, встановлений далі очисний блок, що розташований похило, утворений привідними циліндричними вальцями з попарно зустрічно-обертальними рухами і який має у поперечній площині форму конічної щілини. Усередину очисного блока під гострим кутом вмонтований активатор, який складається з консольного привідного вала з конічним шнеком, кінець якого спрямований вгору, а також розміщений знизу вивантажувальний транспортер. Працює прототип таким чином, що ворох коренебульбоплодів подається зверху подавальним транспортером усередину очисного блока і починає рухатись донизу. Однак, при цьому, відбивна щітка своїми еластичними прутками частково подрібнює ворох коренебульбоплодів і розосереджує його на окремі компоненти. Рухові тіл коренебульбоплодів донизу усередині очисного блока допомагає активатор, який також подрібнює ворох і розосереджує його, завдяки тому, що він встановлений під гострим кутом до напряму руху потоку вороху коренебульбоплодів. Потрапляючи усередину очисного блока на поверхні привідних циліндричних вальців, ґрунтові домішки й рослинні рештки захоплюються ними і, завдяки тому, що вальці попарно обертаються назустріч один одному, домішки виносяться назовні за межі очисника. Завдяки тому, що очисний блок у поздовжньо-вертикальній площині має форму конічної щілини, то тіла коренебульбоплодів, під дією власної ваги, опускаються донизу, самі контактують з привідними циліндричними вальцями і з їх поверхонь відокремлюється налиплий ґрунт. Недоліками прототипу є низька якість очищення коренебульбоплодів від домішок, яка обумовлена тим, що ворох, який очищується, не має тривалого у часі контакту з поверхнею очисного блока. Вмонтований усередину очисного блока активатор достатньо ефективно подрібнює ворох коренебульбоплодів, однак не забезпечує умов притиснення частин вороху до очисних поверхонь, тобто до пар привідних циліндричних вальців. Навпаки, таке розташування активатора сприяє підніманню частин вороху вгору, їх відведенню від нижньої частини щілини, яка утворена привідними циліндричними вальцями. Поставлена задача підвищити ефективність очищення коренебульбоплодів від домішок. Поставлена задача вирішується тим, що в пристрої для транспортування-очищення коренебульбоплодів, який має раму, подавальний транспортер, відбивну щітку, встановлений похило очисний блок, що має у поперечній площині щілину і утворений привідними циліндричними вальцями, які попарно обертаються назустріч один одному, усередину якого під гострим кутом вмонтований активатор, який складається і консольного привідного вала з конічним шнеком, а також вивантажувальний транспортер, згідно з винаходом, кінець конічного шнека активатора спрямований донизу, консольний привідний вал зв'язаний з рамою через пружину стиснення, і навивка конічного шнека також спрямована донизу, при цьому у нижню частину очисного блока навпроти кінця конічного шнека похило встановлений стрічковий транспортер з напрямом руху донизу робочої гілки, який створює з вальцями очисного блока унизу відповідний зазор, його нижній кінець розташований нерухомо, а верхній рухомий кінець зв'язаний з рамою пружиною стиснення. 1 UA 107619 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій для транспортування-очищення коренебульбоплодів схематично зображений на фіг. 1 (загальний вигляд збоку). На фіг. 2 дано вид А на фіг. 1. Пристрій для транспортування-очищення коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено відбивну щітку 3 з прутками із еластичного матеріалу. За подавальним транспортером 2 похило розташований очисний блок, який складається з привідних циліндричних вальців 4, які попарно обертаються назустріч один одному, встановлені на рамі 1 поздовжньо і утворюють собою у поперечній площині щілину. Усередину вказаного очисного блока вмонтований активатор, у вигляді консольного привідного вала 5, який розташований під гострим кутом α до твірних поверхонь привідних циліндричних вальців 4 (до повздовжніх осей привідних циліндричних вальців 4). На кінці консольного привідного вала 5 закріплений конічний шнек 6, кінець якого спрямований донизу і його навивка також спрямована донизу. При цьому, консольний привідний вал 5 зв'язаний з рамою 1 через пружину стиснення 7, що дозволяє йому не тільки бути рухомим в осьовому напрямі, але й бути підпружиненим у тому ж осьовому напрямі. У нижній частині очисного блока, навпроти кінця конічного шнека 6 похило встановлений стрічковий транспортер 8, робоча гілка, якого спрямована донизу. Крім того, нижній кінець стрічкового транспортера 8 утворює з привідними циліндричними вальцями 4 очисного блока унизу зазор h. Нижній кінець стрічкового транспортера 8 розташований нерухомо, а верхній кінець виконаний рухомим і зв'язаний з рамою 1 пружиною стиснення 9. Під нижній кінець очисного блока, тобто знизу похило розташованих привідних циліндричних вальців 4, встановлений фігурний екран 10 та горизонтальний вивантажувальний транспортер 11. Напрямки руху потоків вороху коренебульбоплодів, обертальних та коливальних рухів робочих органів пристрою для транспортування-очищення коренебульбоплодів показані стрілками. Пристрій для транспортування-очищення коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Відбивна щітка 3 так встановлена на рамі 1, що її еластичні прутки частково подрібнюють і направляють цей ворох на верхню частину очисного блока, тобто усередину поверхні, що має у поперечній площині щілину і складається з привідних циліндричних вальців 4, які попарно обертаються назустріч один одному. Однак, майже відразу частини вороху потрапляють на активатор, тобто усередину спіральної навивки конічного шнека 6, закріпленого на кінці консольного привідного вала 5 усередині щілини очисного блока. Частини вороху коренебульбоплодів заповнюють простір між витками конічного шнека 6 і, оскільки, його кінець спрямований донизу і навивка також спрямована донизу, то частини вороху коренебульбоплодів примусово транспортуються і притискаються донизу, тобто вздовж і у напрямі привідних циліндричних вальців 4. Спіральна навивка конічного шнека 6, у міру руху у напрямку його кінця, звільняється від частин вороху коренебульбоплодів і вони опиняються усередині щілини очисного блока. Завдяки тому, що консольний привідний вал 5 зв'язаний з рамою 1 через пружину стиснення 7, тоце дозволяє не тільки валу 5, але й конічному шнеку 6 бути рухомими в осьовому напрямку. Завдяки змінному навантаженню від вороху коренебульбоплодів та пружини 7 конічний шнек 6 здійснює коливальні (зворотно-поступальні) рухи в осьовому напрямку. Таким чином, обертальний рух конічного шнека 6 і одночасні його зворотно-поступальні рухи у осьовому напрямку сприяють створенню додаткових прискорень та зусиль для частин вороху коренебульбоплодів, які він транспортує. Завдяки нахилу конічного шнека 6 під кутом α до твірних поверхонь привідних циліндричних вальців 4, та складному руху (зворотно-поступальному та обертальному) частини вороху коренебульбоплодів спочатку з зусиллям притискаються до вальців 4, а ближче до його кінця з прискоренням розкидаються у напрямі донизу. Однак, при цьому, тіла коренебульбоплодів ударяються об полотно стрічкового транспортера 8, внаслідок чого пом'якшуються їх удари, оскільки саме в нижній частині очисного блока, напроти кінця конічного шнека 6, похило встановлений стрічковий транспортер 8, робоча гілка якого спрямована вниз, нижній кінець розташований нерухомо, а верхній кінець виконаний рухомим і зв'язаний з рамою 1 пружиною стиснення 9. Стрічковий транспортер 8 утворює внизу з привідними циліндричними вальцями 4 очисного блока зазор h, а тому тіла коренебульбоплодів можуть відразу проходити крізь даний зазор донизу. Повністю звільнившись від ґрунтових та рослинних домішок, а також від налиплого ґрунту тіла коренебульбоплодів залишають очисний блок, тобто привідні циліндричні вальці 4, скочуються на горизонтально розташований вивантажувальний транспортер 11, який транспортує їх за межі пристрою. Встановлений знизу фігурний екран 10 запобігає втратам коренебульбоплодів. Кутові швидкості обертання привідних циліндричних вальців 4, а також привідного консольного вала 5 повинні враховувати кількість вороху коренебульбоплодів, що потрапляє на очищення, а також ступінь його забруднення ґрунтовими та рослинними домішками. При контактуванні тіл 2 UA 107619 C2 коренебульбоплодів з різними частинами очисника, що обертаються, не повинно відбуватись їх пошкоджень. Застосування даного пристрою для транспортування-очищення коренебульбоплодів дозволить підвищити ефективність очищення коренебульбоплодів від домішок на 20-25 %. 5 ФОРМУЛА ВИНАХОДУ 10 15 Пристрій для транспортування-очищення коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, встановленого похило очисного блока, що утворює у поперечній площині щілину, утвореного привідними циліндричними вальцями, які попарно обертаються назустріч один одному, усередину якого під гострим кутом вмонтований активатор, який складається з консольного привідного вала з конічним шнеком, а також вивантажувального транспортера, який відрізняється тим, що кінець конічного шнека активатора спрямований донизу, консольний привідний вал зв'язаний з рамою через пружину стиснення, і навивка конічного шнека також спрямована донизу, при цьому у нижню частину очисного блока навпроти кінця конічного шнека похило встановлений стрічковий транспортер з напрямом руху донизу робочої гілки, який створює з вальцями очисного блока унизу відповідний зазор, його нижній кінець розташований нерухомо, а верхній рухомий кінець зв'язаний з рамою пружиною стиснення. 3 UA 107619 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
