Пристрій для введення алфавітно-цифрових даних

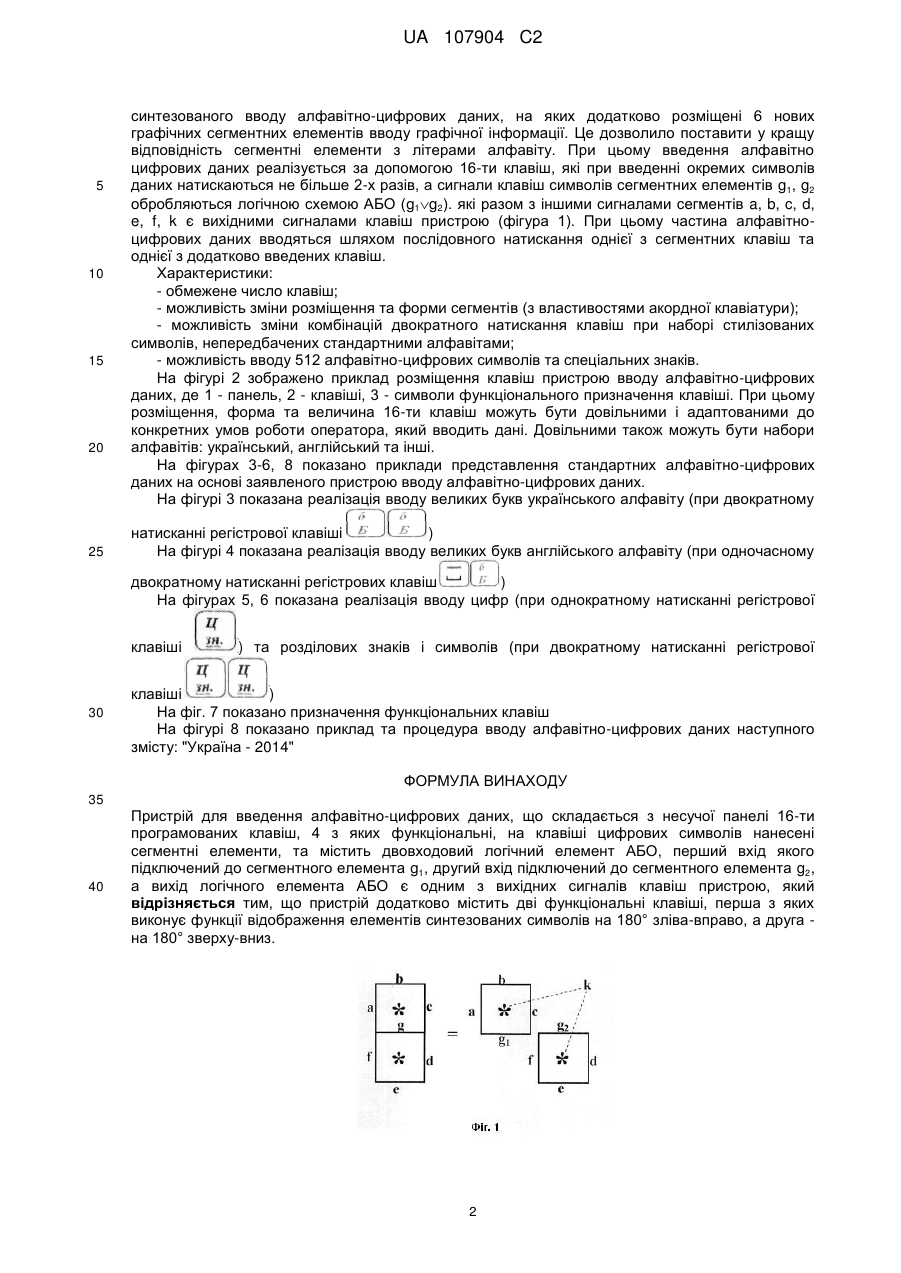

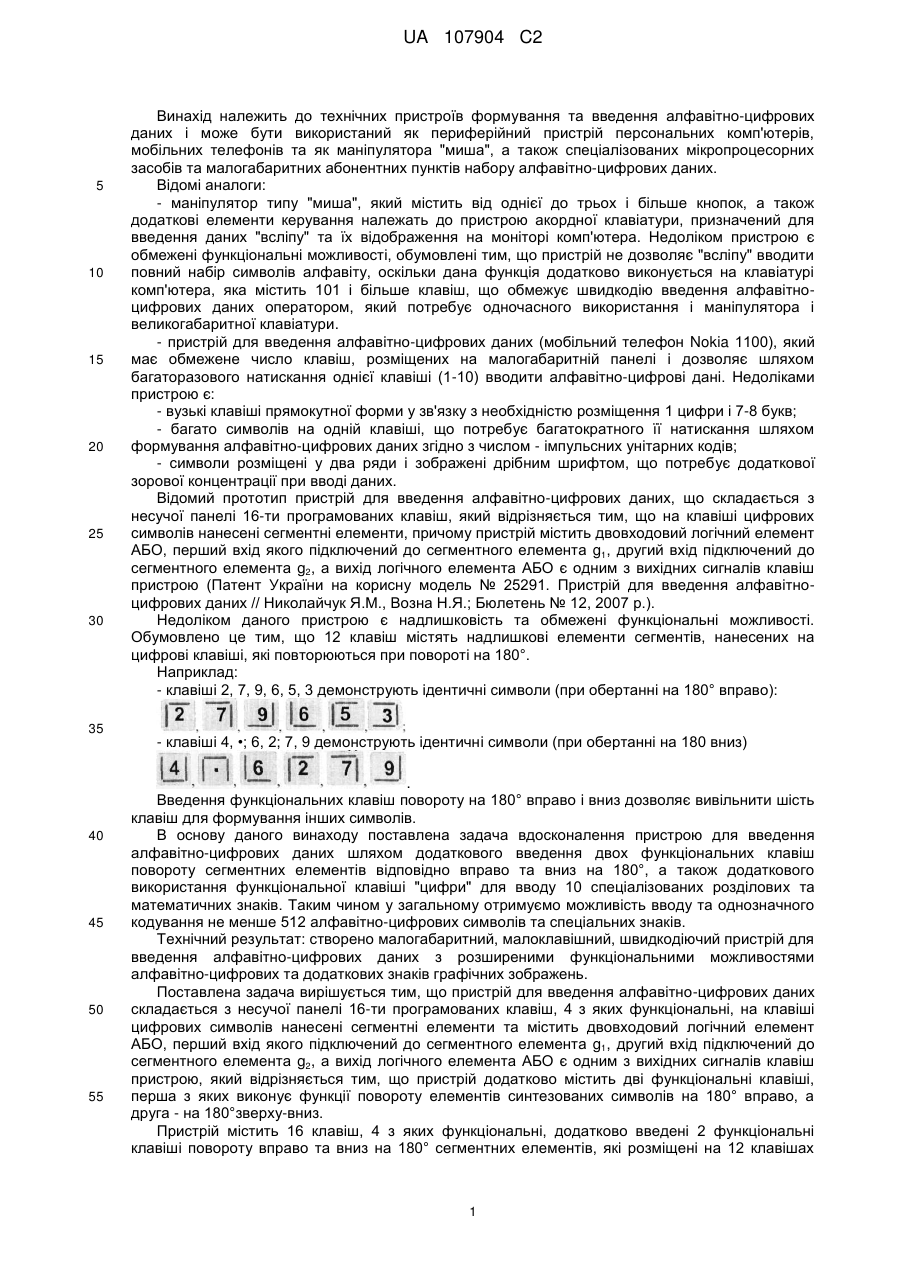

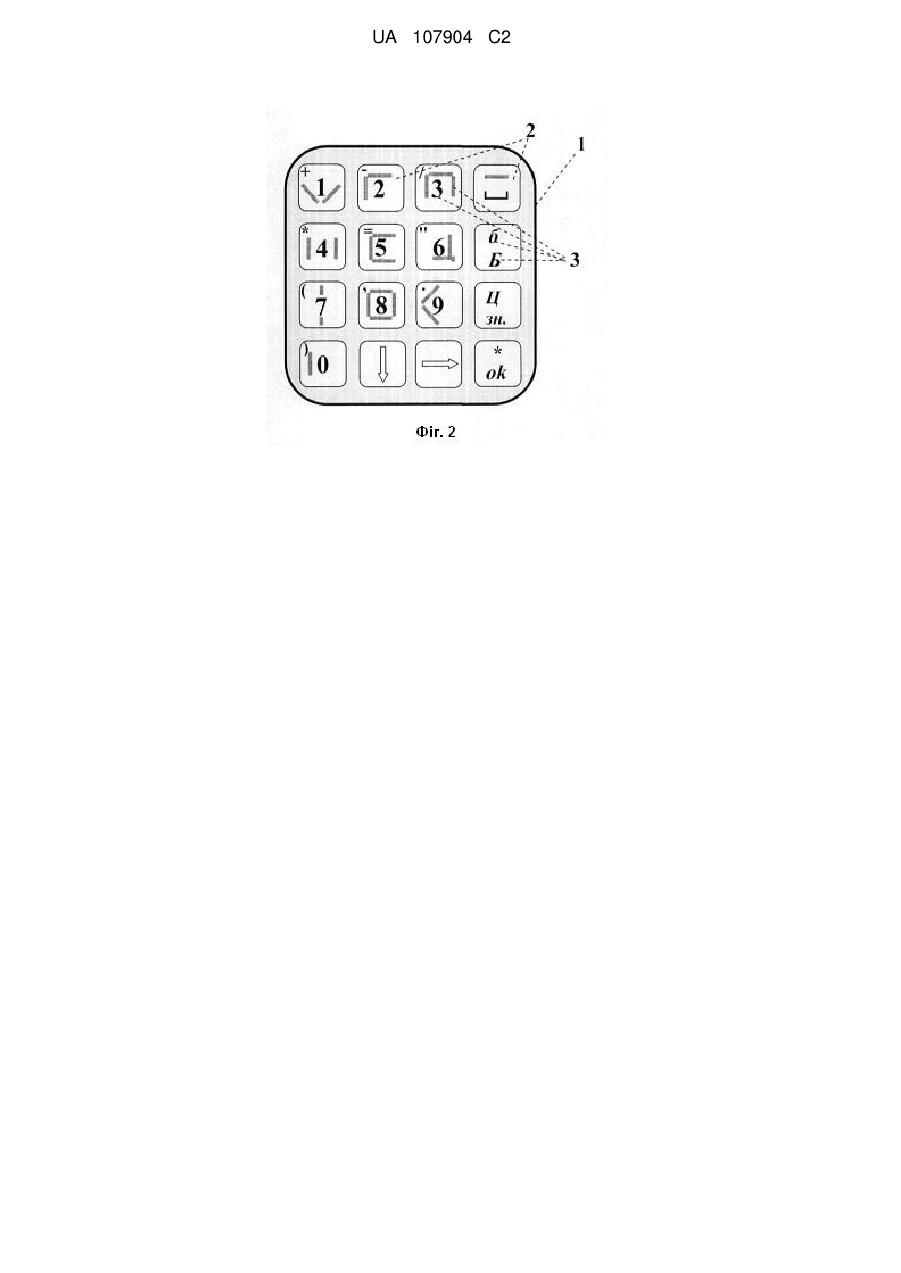

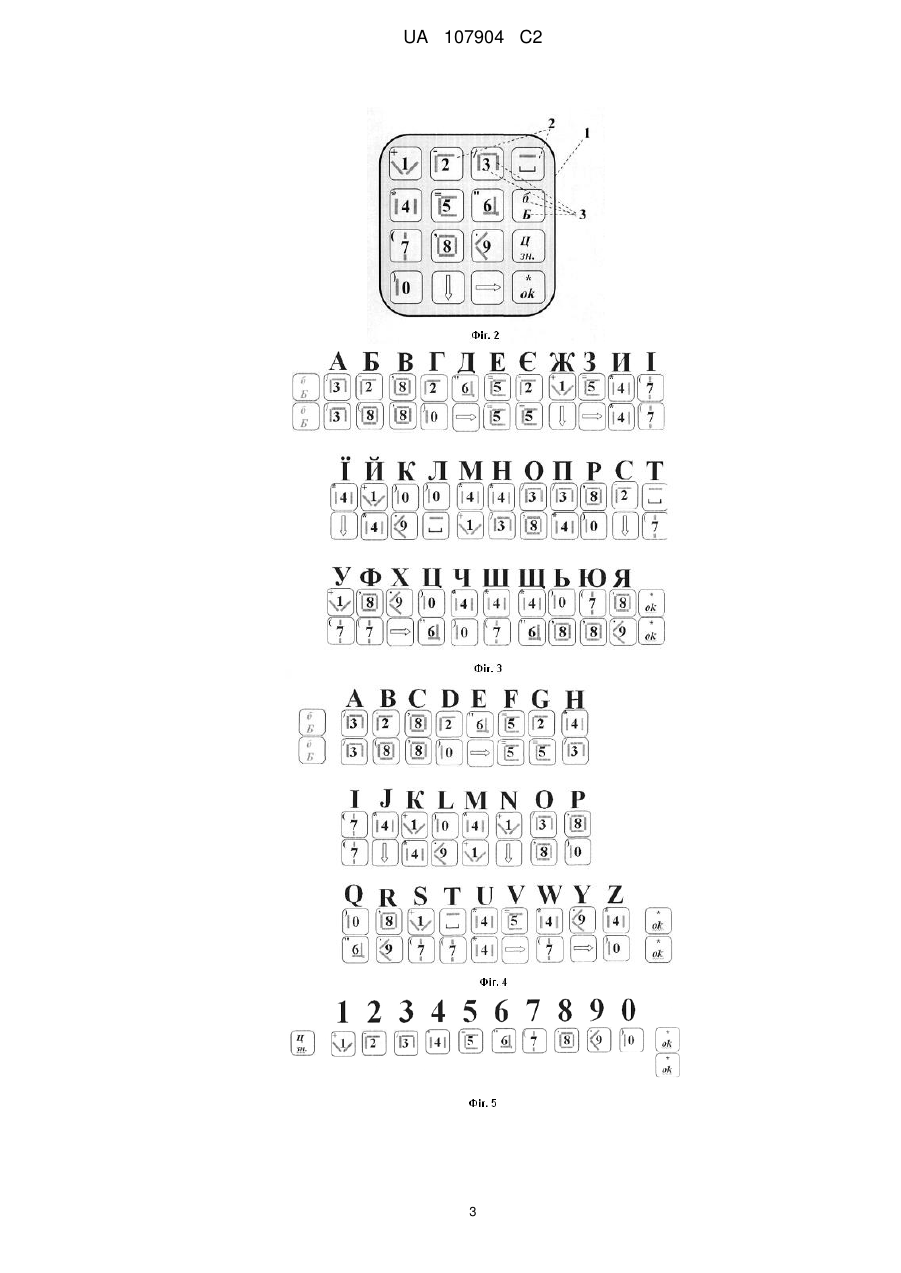

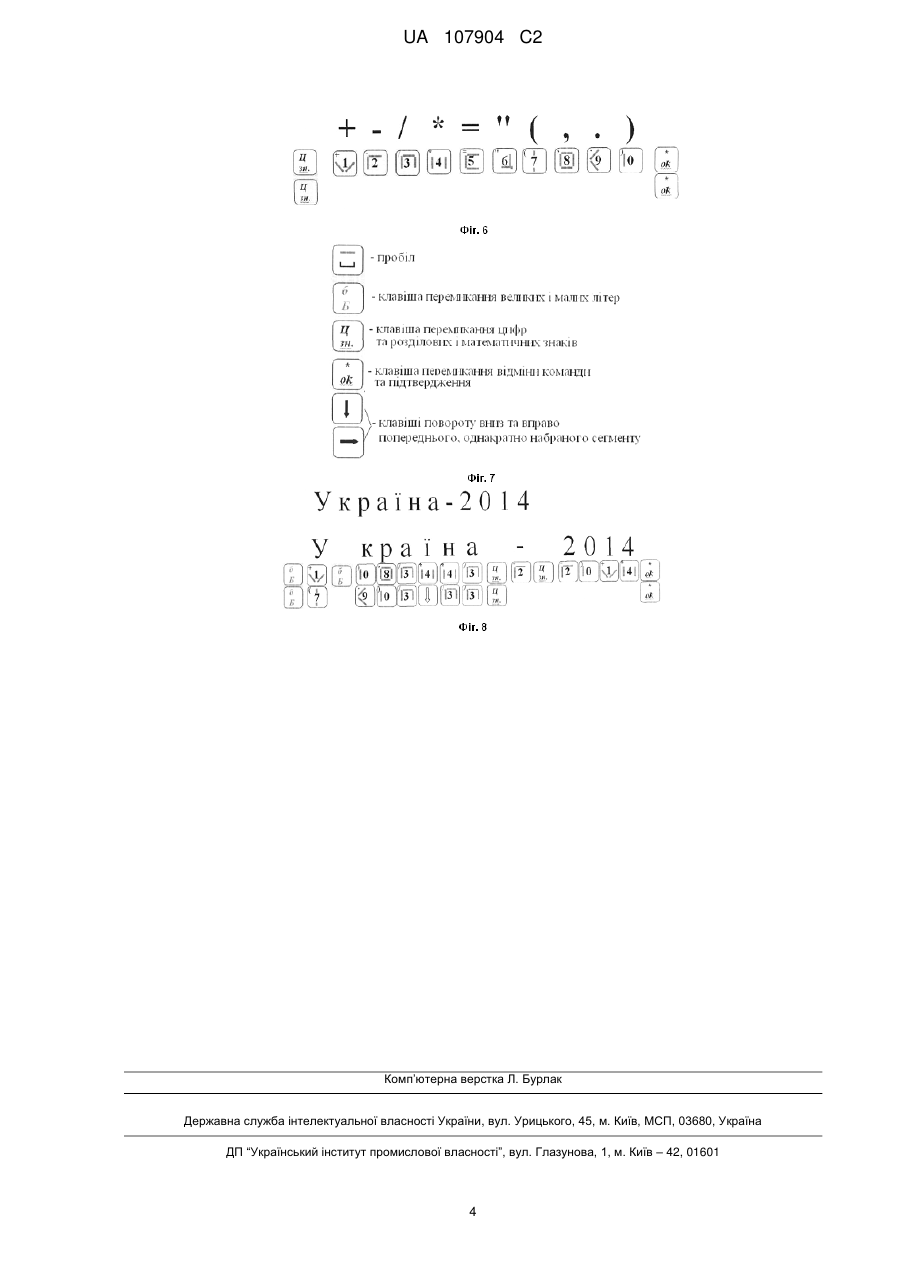

Реферат: Винахід належить до технічних засобів для формування та введення алфавітно-цифрових даних. Пристрій для введення алфавітно-цифрових даних складається з несучої панелі 16-ти програмованих клавіш, 4 з яких функціональні, на клавіші цифрових символів нанесені сегментні елементи, та містить двовходовий логічний елемент АБО, перший вхід якого підключений до сегментного елемента g1, другий вхід підключений до сегментного елемента g2, а вихід логічного елемента АБО є одним з вихідних сигналів клавіш пристрою. Додатково пристрій містить дві функціональні клавіші, перша з яких виконує функції відображення елементів синтезованих символів на 180° зліва-направо, а друга - на 180°зверху-вниз. Технічний результат полягає у забезпеченні швидкого, повнофункціонального вводу алфавітноцифрових даних з розширеними функціональними можливостями алфавітно-цифрових та графічних зображень. UA 107904 C2 (12) UA 107904 C2 UA 107904 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до технічних пристроїв формування та введення алфавітно-цифрових даних і може бути використаний як периферійний пристрій персональних комп'ютерів, мобільних телефонів та як маніпулятора "миша", а також спеціалізованих мікропроцесорних засобів та малогабаритних абонентних пунктів набору алфавітно-цифрових даних. Відомі аналоги: - маніпулятор типу "миша", який містить від однієї до трьох і більше кнопок, а також додаткові елементи керування належать до пристрою акордної клавіатури, призначений для введення даних "всліпу" та їх відображення на моніторі комп'ютера. Недоліком пристрою є обмежені функціональні можливості, обумовлені тим, що пристрій не дозволяє "всліпу" вводити повний набір символів алфавіту, оскільки дана функція додатково виконується на клавіатурі комп'ютера, яка містить 101 і більше клавіш, що обмежує швидкодію введення алфавітноцифрових даних оператором, який потребує одночасного використання і маніпулятора і великогабаритної клавіатури. - пристрій для введення алфавітно-цифрових даних (мобільний телефон Nokia 1100), який має обмежене число клавіш, розміщених на малогабаритній панелі і дозволяє шляхом багаторазового натискання однієї клавіші (1-10) вводити алфавітно-цифрові дані. Недоліками пристрою є: - вузькі клавіші прямокутної форми у зв'язку з необхідністю розміщення 1 цифри і 7-8 букв; - багато символів на одній клавіші, що потребує багатократного її натискання шляхом формування алфавітно-цифрових даних згідно з числом - імпульсних унітарних кодів; - символи розміщені у два ряди і зображені дрібним шрифтом, що потребує додаткової зорової концентрації при вводі даних. Відомий прототип пристрій для введення алфавітно-цифрових даних, що складається з несучої панелі 16-ти програмованих клавіш, який відрізняється тим, що на клавіші цифрових символів нанесені сегментні елементи, причому пристрій містить двовходовий логічний елемент АБО, перший вхід якого підключений до сегментного елемента g1, другий вхід підключений до сегментного елемента g2, а вихід логічного елемента АБО є одним з вихідних сигналів клавіш пристрою (Патент України на корисну модель № 25291. Пристрій для введення алфавітноцифрових даних // Николайчук Я.М., Возна Н.Я.; Бюлетень № 12, 2007 р.). Недоліком даного пристрою є надлишковість та обмежені функціональні можливості. Обумовлено це тим, що 12 клавіш містять надлишкові елементи сегментів, нанесених на цифрові клавіші, які повторюються при повороті на 180°. Наприклад: - клавіші 2, 7, 9, 6, 5, 3 демонструють ідентичні символи (при обертанні на 180° вправо): - клавіші 4, •; 6, 2; 7, 9 демонструють ідентичні символи (при обертанні на 180 вниз) . Введення функціональних клавіш повороту на 180° вправо і вниз дозволяє вивільнити шість клавіш для формування інших символів. В основу даного винаходу поставлена задача вдосконалення пристрою для введення алфавітно-цифрових даних шляхом додаткового введення двох функціональних клавіш повороту сегментних елементів відповідно вправо та вниз на 180°, а також додаткового використання функціональної клавіші "цифри" для вводу 10 спеціалізованих розділових та математичних знаків. Таким чином у загальному отримуємо можливість вводу та однозначного кодування не менше 512 алфавітно-цифрових символів та спеціальних знаків. Технічний результат: створено малогабаритний, малоклавішний, швидкодіючий пристрій для введення алфавітно-цифрових даних з розширеними функціональними можливостями алфавітно-цифрових та додаткових знаків графічних зображень. Поставлена задача вирішується тим, що пристрій для введення алфавітно-цифрових даних складається з несучої панелі 16-ти програмованих клавіш, 4 з яких функціональні, на клавіші цифрових символів нанесені сегментні елементи та містить двовходовий логічний елемент АБО, перший вхід якого підключений до сегментного елемента g1, другий вхід підключений до сегментного елемента g2, а вихід логічного елемента АБО є одним з вихідних сигналів клавіш пристрою, який відрізняється тим, що пристрій додатково містить дві функціональні клавіші, перша з яких виконує функції повороту елементів синтезованих символів на 180° вправо, а друга - на 180°зверху-вниз. Пристрій містить 16 клавіш, 4 з яких функціональні, додатково введені 2 функціональні клавіші повороту вправо та вниз на 180° сегментних елементів, які розміщені на 12 клавішах 1 UA 107904 C2 5 10 15 20 25 синтезованого вводу алфавітно-цифрових даних, на яких додатково розміщені 6 нових графічних сегментних елементів вводу графічної інформації. Це дозволило поставити у кращу відповідність сегментні елементи з літерами алфавіту. При цьому введення алфавітно цифрових даних реалізується за допомогою 16-ти клавіш, які при введенні окремих символів даних натискаються не більше 2-х разів, а сигнали клавіш символів сегментних елементів g1, g2 обробляються логічною схемою АБО (g1g2). які разом з іншими сигналами сегментів a, b, c, d, e, f, k є вихідними сигналами клавіш пристрою (фігура 1). При цьому частина алфавітноцифрових даних вводяться шляхом послідовного натискання однієї з сегментних клавіш та однієї з додатково введених клавіш. Характеристики: - обмежене число клавіш; - можливість зміни розміщення та форми сегментів (з властивостями акордної клавіатури); - можливість зміни комбінацій двократного натискання клавіш при наборі стилізованих символів, непередбачених стандартними алфавітами; - можливість вводу 512 алфавітно-цифрових символів та спеціальних знаків. На фігурі 2 зображено приклад розміщення клавіш пристрою вводу алфавітно-цифрових даних, де 1 - панель, 2 - клавіші, 3 - символи функціонального призначення клавіші. При цьому розміщення, форма та величина 16-ти клавіш можуть бути довільними і адаптованими до конкретних умов роботи оператора, який вводить дані. Довільними також можуть бути набори алфавітів: український, англійський та інші. На фігурах 3-6, 8 показано приклади представлення стандартних алфавітно-цифрових даних на основі заявленого пристрою вводу алфавітно-цифрових даних. На фігурі 3 показана реалізація вводу великих букв українського алфавіту (при двократному натисканні регістрової клавіші ) На фігурі 4 показана реалізація вводу великих букв англійського алфавіту (при одночасному двократному натисканні регістрових клавіш ) На фігурах 5, 6 показана реалізація вводу цифр (при однократному натисканні регістрової клавіші 30 ) та розділових знаків і символів (при двократному натисканні регістрової клавіші ) На фіг. 7 показано призначення функціональних клавіш На фігурі 8 показано приклад та процедура вводу алфавітно-цифрових даних наступного змісту: "Україна - 2014" ФОРМУЛА ВИНАХОДУ 35 40 Пристрій для введення алфавітно-цифрових даних, що складається з несучої панелі 16-ти програмованих клавіш, 4 з яких функціональні, на клавіші цифрових символів нанесені сегментні елементи, та містить двовходовий логічний елемент АБО, перший вхід якого підключений до сегментного елемента g1, другий вхід підключений до сегментного елемента g2, а вихід логічного елемента АБО є одним з вихідних сигналів клавіш пристрою, який відрізняється тим, що пристрій додатково містить дві функціональні клавіші, перша з яких виконує функції відображення елементів синтезованих символів на 180° зліва-вправо, а друга на 180° зверху-вниз. 2 UA 107904 C2 3 UA 107904 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
