Пристрій для введення цифрової інформації до електронних приладів

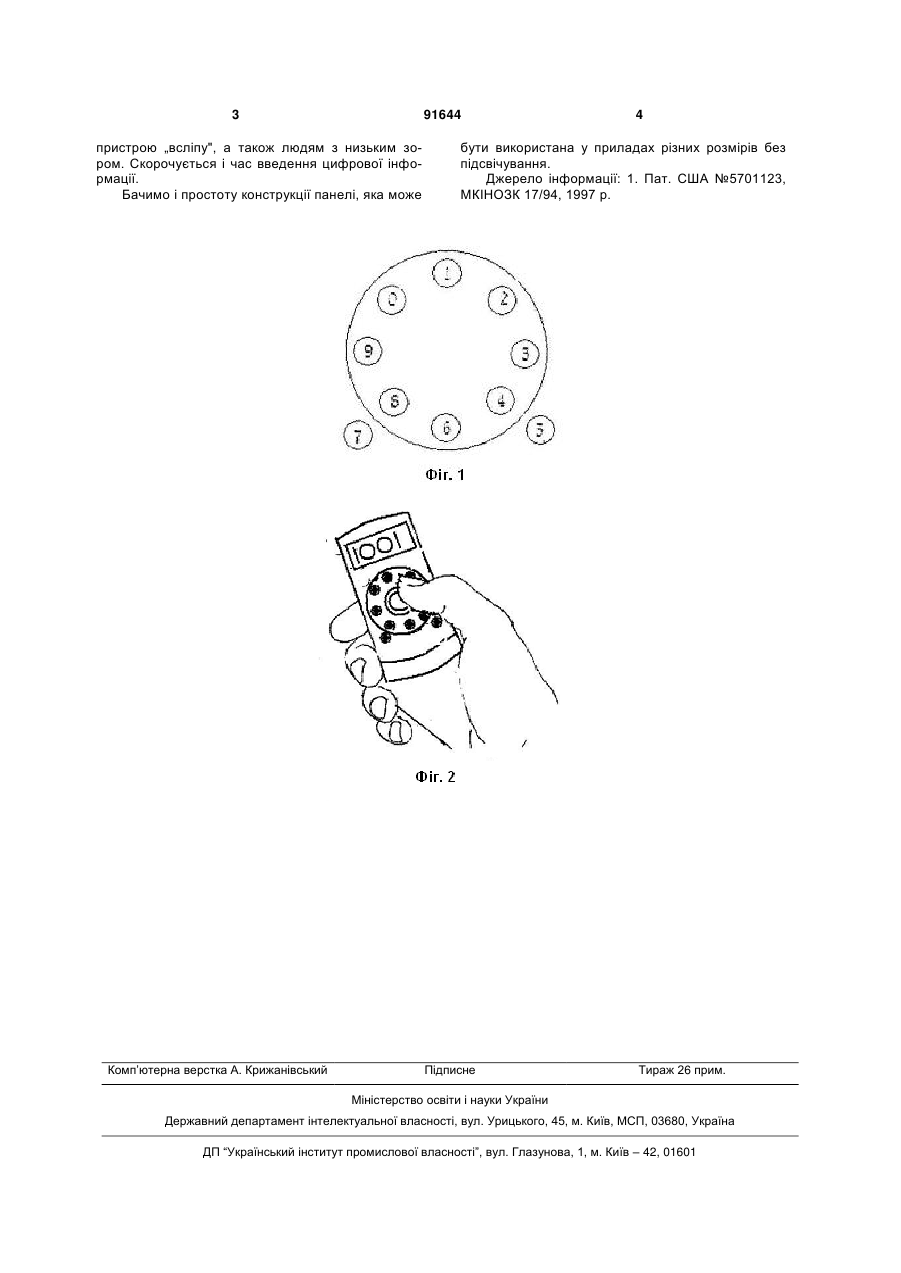

Пристрій для ручного введення цифрової інформації до електронних приладів, що включає панель з розташованими по колу цифровими клавішами у порядку зростання, який відрізняється тим, що цифрові клавіші розташовані з інтервалом в 45° від 0 до 9 і виводом двох цифрових клавіш 5 і 7 за межі кола, які встановленні у місцях навпроти цифрових клавіш 4 і 8 під кутом 45°. Винахід належить до приладів електронної техніці, у яких введення цифрової інформації виконується ручним засобом, і може бути використано у пультах дистанційного керування, телефонах, калькуляторах, кишенькових комп'ютерах. Відомий пристрій для введення цифрової інформації „Колова тактильна панель керування" (1), у якому клавіші цифр від 1 до 12 розташовуються послідовно по колу за чергою зростання. Для впевненого набору цифр використовують розташовані у центрі кола скеровуючи стрілки, які виступають над поверхнею. Однак, у цьому пристрої набір цифр, не дивлячись на клавіатуру,важкий (так званий „сліпий" набір), тому, що для пошуку потрібної цифри необхідно послідовно рухатись по колу за стрілками, розташованими по колу через 15 , а це не зручно, оскільки кут між стрілками мало відчутне. В основу винаходу поставлена задача спростити пристрій і забезпечити набір цифр „всліпу". Поставлена задача досягається тим, що пристрій для ручного введення цифрової інформації до електронних приладів, які містять панель з розташованими по колу цифровими клавішами у по рядку зростання, відрізняється тим що цифрові клавіші розташовані з інтервалом в 45 від 0 до 9 і виводом двох цифрових клавіш 5 і 7 за межі кола, які встановлені у місцях проти цифрових клавіш 4 і 8 під тим же кутом у 45 . Передбачений винахід пояснюється кресленням, де Фіг.1 -розташування цифрових клавіш, Фіг.2 - панель у роботі. Цифрові клавіші від 0 до 9 розташовуються по колу за порядком часового циферблату з суворо орієнтованими цифрами 3, 6 і 9. Місце цифри 1 і цифри 2 визначаються числом 12, яке на них розпадається. Цифра 5 і цифра 7 виносяться за межі кола для полегшення набору решти цифр. Цифра 0 залишається від числа 10 і розташовується між цифрами 9 і 1. Цифрові клавіші, що залишились у колі легко знаходяться пальцем при русі від центру впередназад, ліворуч-праворуч і під кутом 45 . Цифри за колом 5 і 7 знаходяться продовженням руху за зростанням під кутом 45 . за клавіші 4 і 8, які знаходяться у колі. Таким чином, такий пристрій забезпечує легкий набір цифр для введення до електронного (19) UA (11) 91644 (13) C2 (21) a200903440 (22) 10.04.2009 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) ІЛЬЇН ЮРІЙ МИХАЙЛОВИЧ (73) ІЛЬЇН ЮРІЙ МИХАЙЛОВИЧ (56) US 5701123 A; 23.12.1997 US 2003/0083020 A1; 01.05.2003 US 2005/0040971 A1; 24.02.2005 US 4891777 A; 02.01.1990 US 6810271 B1; 26.10.2004 3 91644 пристрою „всліпу", а також людям з низьким зором. Скорочується і час введення цифрової інформації. Бачимо і простоту конструкції панелі, яка може Комп’ютерна верстка А. Крижанівський 4 бути використана у приладах різних розмірів без підсвічування. Джерело інформації: 1. Пат. США №5701123, МКІНОЗК 17/94, 1997 р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
