Двоциліндрова круглов’язальна машина, призначена, зокрема, для в’язання панчішних або їм подібних виробів, зі спрощеним привідним вузлом

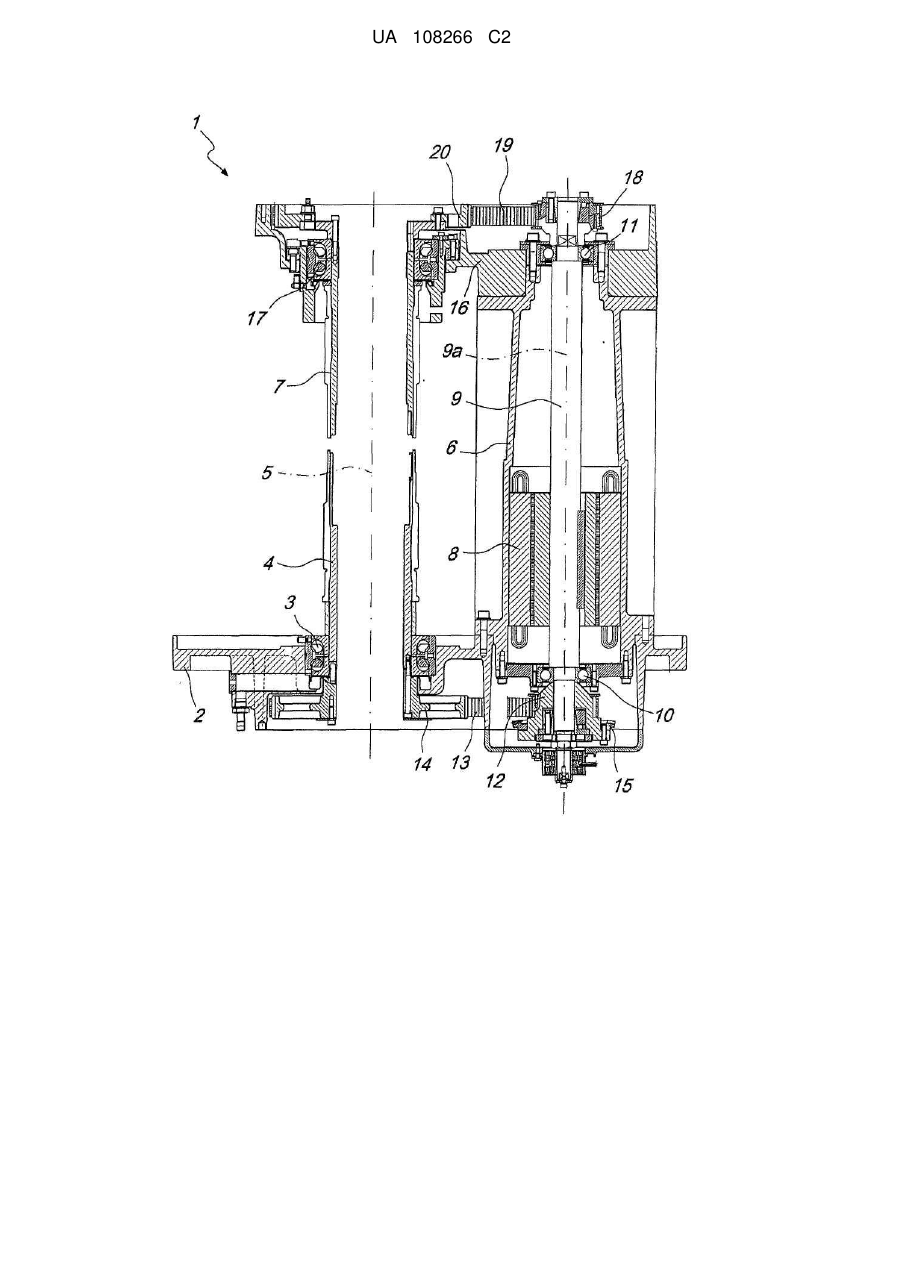

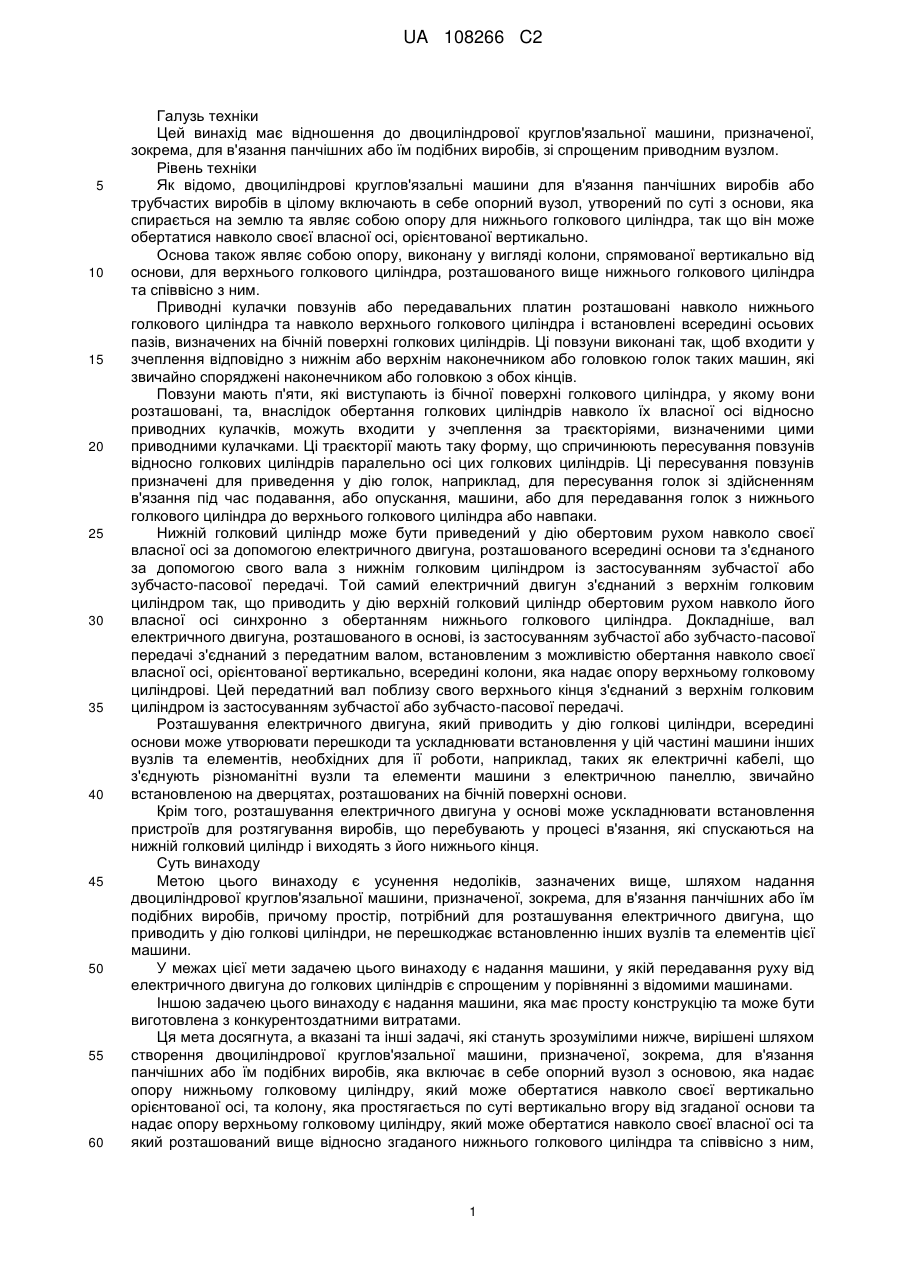

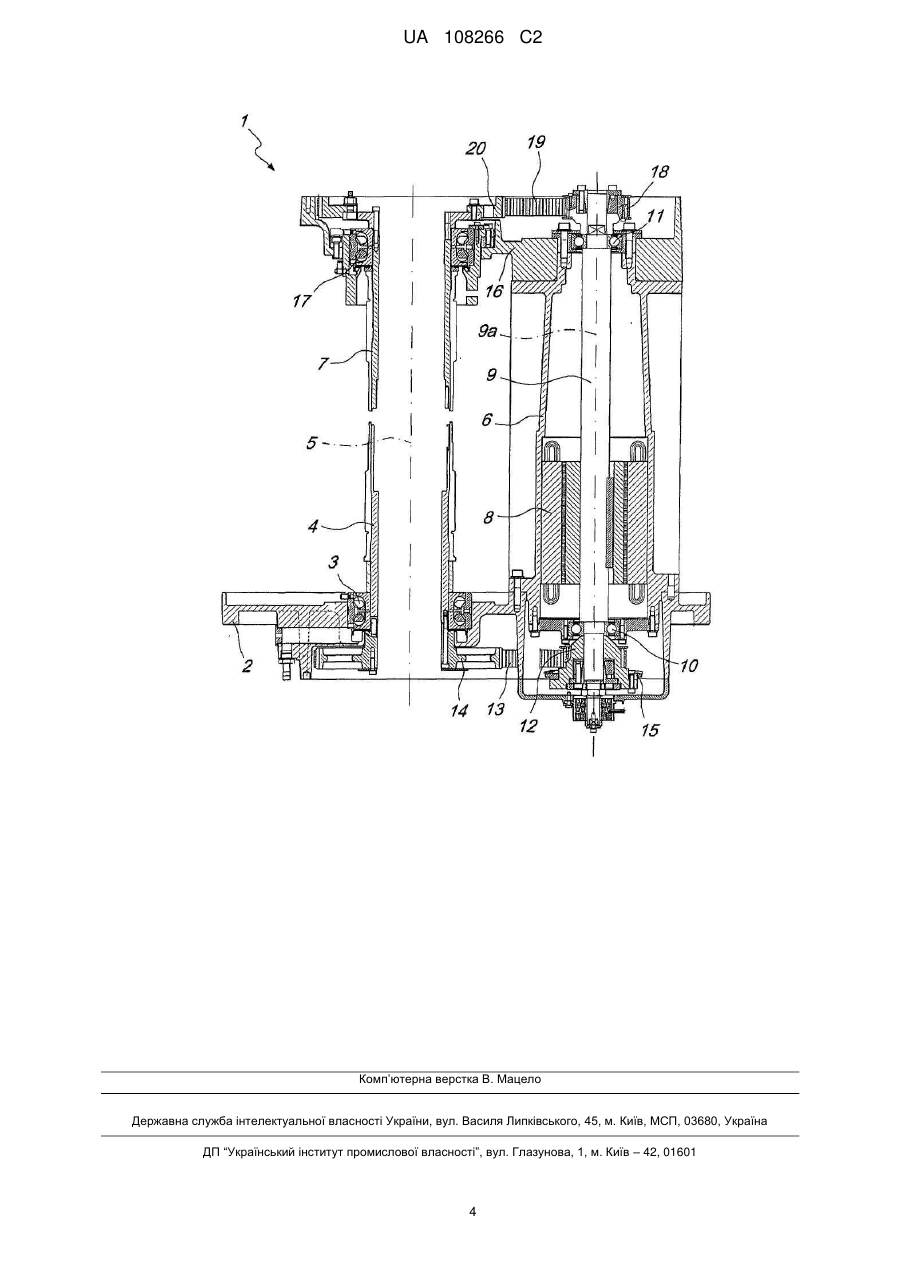

Реферат: Двоциліндрова круглов'язальна машина (1) зі спрощеним привідним механізмом, призначена, зокрема, для в'язання панчішних або їм подібних виробів, яка включає в себе опорний вузол з основою (2), яка надає опору нижньому голковому циліндру (4), який може обертатися навколо своєї вертикально орієнтованої осі (5), та колону (6), яка простягається по суті вертикально вгору від основи (2) та надає опору верхньому голковому циліндру (7), який може обертатися навколо своєї власної осі та який розташований вище відносно нижнього голкового циліндра (4) та співвісно з ним. Машина (1) також включає в себе засіб для приведення у дію нижнього голкового циліндра (4) та верхнього голкового циліндра (7) шляхом обертового руху навколо спільної осі (5), причому згаданий привідний засіб включає в себе електричний двигун (8), кінематично з'єднаний з нижнім голковим циліндром (4) та верхнім голковим циліндром (7) і розташований усередині колони (6). UA 108266 C2 (12) UA 108266 C2 UA 108266 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Цей винахід має відношення до двоциліндрової круглов'язальної машини, призначеної, зокрема, для в'язання панчішних або їм подібних виробів, зі спрощеним приводним вузлом. Рівень техніки Як відомо, двоциліндрові круглов'язальні машини для в'язання панчішних виробів або трубчастих виробів в цілому включають в себе опорний вузол, утворений по суті з основи, яка спирається на землю та являє собою опору для нижнього голкового циліндра, так що він може обертатися навколо своєї власної осі, орієнтованої вертикально. Основа також являє собою опору, виконану у вигляді колони, спрямованої вертикально від основи, для верхнього голкового циліндра, розташованого вище нижнього голкового циліндра та співвісно з ним. Приводні кулачки повзунів або передавальних платин розташовані навколо нижнього голкового циліндра та навколо верхнього голкового циліндра і встановлені всередині осьових пазів, визначених на бічній поверхні голкових циліндрів. Ці повзуни виконані так, щоб входити у зчеплення відповідно з нижнім або верхнім наконечником або головкою голок таких машин, які звичайно споряджені наконечником або головкою з обох кінців. Повзуни мають п'яти, які виступають із бічної поверхні голкового циліндра, у якому вони розташовані, та, внаслідок обертання голкових циліндрів навколо їх власної осі відносно приводних кулачків, можуть входити у зчеплення за траєкторіями, визначеними цими приводними кулачками. Ці траєкторії мають таку форму, що спричинюють пересування повзунів відносно голкових циліндрів паралельно осі цих голкових циліндрів. Ці пересування повзунів призначені для приведення у дію голок, наприклад, для пересування голок зі здійсненням в'язання під час подавання, або опускання, машини, або для передавання голок з нижнього голкового циліндра до верхнього голкового циліндра або навпаки. Нижній голковий циліндр може бути приведений у дію обертовим рухом навколо своєї власної осі за допомогою електричного двигуна, розташованого всередині основи та з'єднаного за допомогою свого вала з нижнім голковим циліндром із застосуванням зубчастої або зубчасто-пасової передачі. Той самий електричний двигун з'єднаний з верхнім голковим циліндром так, що приводить у дію верхній голковий циліндр обертовим рухом навколо його власної осі синхронно з обертанням нижнього голкового циліндра. Докладніше, вал електричного двигуна, розташованого в основі, із застосуванням зубчастої або зубчасто-пасової передачі з'єднаний з передатним валом, встановленим з можливістю обертання навколо своєї власної осі, орієнтованої вертикально, всередині колони, яка надає опору верхньому голковому циліндрові. Цей передатний вал поблизу свого верхнього кінця з'єднаний з верхнім голковим циліндром із застосуванням зубчастої або зубчасто-пасової передачі. Розташування електричного двигуна, який приводить у дію голкові циліндри, всередині основи може утворювати перешкоди та ускладнювати встановлення у цій частині машини інших вузлів та елементів, необхідних для її роботи, наприклад, таких як електричні кабелі, що з'єднують різноманітні вузли та елементи машини з електричною панеллю, звичайно встановленою на дверцятах, розташованих на бічній поверхні основи. Крім того, розташування електричного двигуна у основі може ускладнювати встановлення пристроїв для розтягування виробів, що перебувають у процесі в'язання, які спускаються на нижній голковий циліндр і виходять з його нижнього кінця. Суть винаходу Метою цього винаходу є усунення недоліків, зазначених вище, шляхом надання двоциліндрової круглов'язальної машини, призначеної, зокрема, для в'язання панчішних або їм подібних виробів, причому простір, потрібний для розташування електричного двигуна, що приводить у дію голкові циліндри, не перешкоджає встановленню інших вузлів та елементів цієї машини. У межах цієї мети задачею цього винаходу є надання машини, у якій передавання руху від електричного двигуна до голкових циліндрів є спрощеним у порівнянні з відомими машинами. Іншою задачею цього винаходу є надання машини, яка має просту конструкцію та може бути виготовлена з конкурентоздатними витратами. Ця мета досягнута, а вказані та інші задачі, які стануть зрозумілими нижче, вирішені шляхом створення двоциліндрової круглов'язальної машини, призначеної, зокрема, для в'язання панчішних або їм подібних виробів, яка включає в себе опорний вузол з основою, яка надає опору нижньому голковому циліндру, який може обертатися навколо своєї вертикально орієнтованої осі, та колону, яка простягається по суті вертикально вгору від згаданої основи та надає опору верхньому голковому циліндру, який може обертатися навколо своєї власної осі та який розташований вище відносно згаданого нижнього голкового циліндра та співвісно з ним, 1 UA 108266 C2 5 10 15 20 25 30 35 40 45 50 55 60 приводний засіб для приведення у дію згаданого нижнього голкового циліндра та згаданого верхнього голкового циліндра шляхом обертового руху навколо спільної осі, причому згаданий приводний засіб включає в себе електричний двигун, кінематично з'єднаний зі згаданим нижнім голковим циліндром та згаданим верхнім голковим циліндром, яка відрізняється тим, що згаданий електричний двигун розташований усередині згаданої колони. Стислий опис фігур Інші особливості та переваги цього винаходу стануть яснішими з опису варіанта виконання машини за цим винаходом, якому віддається перевага, але який не є виключним та єдино можливим, ілюстрованого у вигляді прикладу, який не обмежує обсягу винаходу, прикладеними кресленнями, при цьому на єдиній фігурі схематично показана машина за цим винаходом у розрізі, виконаному у вертикальній площині, яка проходить через вісь голкового циліндра, й деякі елементи цієї машини не показані для спрощення та більшої зрозумілості. Шляхи виконання винаходу Як показано на фігурі, машина за цим винаходом, в цілому позначена позицією 1, включає в себе основу 2, в якій для спрощення показана лише верхня частина та яка за допомогою підшипника 3 надає опору нижньому голковому циліндру 4, який таким чином має можливість обертання навколо своєї вертикально орієнтованої осі 5 відносно основи 2. Колона 6, прикріплена до верхньої поверхні основи 2, простягається по суті вертикально та надає опору верхньому голковому циліндру 7, розташованому вище відносно нижнього голкового циліндра 4 та співвісно з ним. Машина 1 включає в себе засіб для приведення у дію нижнього голкового циліндра 4 та верхнього голкового циліндра 7 шляхом обертового руху навколо спільної осі 5. Згаданий приводний засіб включає в себе електричний двигун 8, який кінематично з'єднаний з нижнім голковим циліндром 4 та верхнім голковим циліндром 7, і який відповідно до цього винаходу розташований усередині колони 6. За варіантом, якому віддається перевага, колона 6 утворює кожух для електричного двигуна 8. Електричний двигун 8 має вал 9, до якого прикріплений ротор електричного двигуна 8. Вал 9 має опору, виконану так, що він може обертатися навколо своєї власної осі 9а, паралельної осі 5 у колоні 6, за допомогою підшипників 10, 11. Нижній кінець вала 9 виступає донизу з колони 6 та простягається у основу 2. Зубчастий шків 12 нерухомо закріплений на згаданому нижньому кінці вала 9 та за допомогою зубчастого паса 13 з'єднаний із зубчастим шківом 14, співвісно прикріпленим до нижнього голкового циліндра 4 поблизу до його нижнього кінця. Конічне зубчасте колесо 15 співвісно прикріплене до зубчастого шківа 12, та шестерня, не показана для спрощення, може входити з ним у зачеплення та може бути приведена у дію вручну для ручного обертання голкових циліндрів 4, 7 у випадку необхідності. Верхній кінець колони 6 прикріплений до поперечного елемента 16, який за допомогою підшипника 17 надає опору верхньому голковому циліндрові 7, так що він може обертатися навколо своєї власної осі 5. Верхній кінець вала 9 виступає вгору з колони 6. Зубчастий шків 18 нерухомо закріплений на згаданому верхньому кінці вала 9 та за допомогою зубчастого паса 19 з'єднаний із зубчастим шківом 20, співвісно прикріпленим до верхнього голкового циліндра 7 поблизу до його верхнього кінця. Для повноти опису слід зазначити, що передатне відношення між валом 9 та нижнім голковим циліндром 4 дорівнює передатному відношенню між валом 9 та верхнім голковим циліндром 7, так що голкові циліндри 4, 7 обертаються навколо осі 5 з однаковою швидкістю. Робота машини за цим винаходом зрозуміла з наведеного вище опису, ілюстрованого прикладеною фігурою. На практиці приведення у дію електричного двигуна 8 викликає - через зубчасто-пасову передачу 13 та через зубчасто-пасову передачу 19 - приведення у дію нижнього голкового циліндра 4 та приведення у дію верхнього голкового циліндра 7 з обертовим рухом навколо осі 5. Розташування електричного двигуна 8 усередині колони 6, яка надає опору верхньому голковому циліндру 7, забезпечує вільний простір усередині основи 2, який у відомих машинах зайнятий електричним двигуном, що спрощує розташування інших вузлів та елементів машини. Крім того, ця особливість розташування виключає необхідність у додатковому валі для передавання руху від електричного двигуна 8 до верхнього голкового циліндра 7. На практиці було встановлено, що машина за цим винаходом повністю досягає поставленої мети, оскільки особливість розташування електричного двигуна дозволяє вирішити ускладнення 2 UA 108266 C2 5 10 15 20 25 30 35 40 з використанням простору всередині основи, а також спрощує передавання руху від електричного двигуна до верхнього голкового циліндра. Таким чином, машина за цим винаходом дозволяє виконання численних модифікацій та змін, що не виходять за межі обсягу прикладеної формули винаходу; усі його елементи також можуть бути замінені іншими технічно еквівалентними елементами. На практиці застосовані матеріали, а також розміри можуть бути будь-якими відповідно до поставлених вимог та рівня техніки. Зміст заявки на патент Італії № МІ2010А002227, за якою ця заявка претендує на пріоритет, включений у цей опис шляхом посилання. Там, де технічні ознаки, вказані у будь-якому пункті формули винаходу, позначені позиціями, ці позиції наведені виключно з метою поліпшення зрозумілості цих пунктів формули винаходу, і, відповідно, такі позиції не мають будь-якої обмежувальної дії щодо тлумачення кожного елемента, ідентифікованого для прикладу такими позиціями. ФОРМУЛА ВИНАХОДУ 1. Двоциліндрова круглов'язальна машина (1), призначена, зокрема, для в'язання панчішних або їм подібних виробів, яка включає в себе опорний вузол з основою (2), яка надає опору нижньому голковому циліндру (4), який може обертатися навколо своєї вертикально орієнтованої осі (5), та колону (6), яка простягається по суті вертикально вгору від згаданої основи (2) та надає опору верхньому голковому циліндру (7), який може обертатися навколо своєї власної осі (5) та який розташований вище відносно згаданого нижнього голкового циліндра (4) та співвісно з ним, привідний засіб для приведення у дію згаданого нижнього голкового циліндра (4) та згаданого верхнього голкового циліндра (7) шляхом обертового руху навколо спільної осі (5), причому згаданий привідний засіб включає в себе електричний двигун (8), кінематично з'єднаний зі згаданим нижнім голковим циліндром (4) та згаданим верхнім голковим циліндром (7), яка відрізняється тим, що згаданий електричний двигун (8) розташований усередині згаданої колони (6). 2. Машина (1) за п. 1, яка відрізняється тим, що згадана колона (6) утворює кожух для згаданого електричного двигуна (8). 3. Машина (1) за п. 1 та п. 2, яка відрізняється тим, що згаданий електричний двигун (8) має вал (9), орієнтований так, що його вісь (9а) паралельна осі (5) згаданого нижнього голкового циліндра (4), та тим, що нижній кінець вала виступає у згадану основу (2), а верхній кінець виступає вгору зі згаданої колони (6), причому нижній кінець згаданого вала (9) з'єднаний зі згаданим нижнім голковим циліндром (4), й верхній кінець згаданого вала (9) з'єднаний зі згаданим верхнім голковим циліндром (7). 4. Машина (1) за одним або декількома з попередніх пунктів, яка відрізняється тим, що перший зубчастий шків (12) нерухомо закріплений на нижньому кінці згаданого вала (9) та за допомогою зубчастого паса (13) з'єднаний з другим зубчастим шківом (14), співвісно прикріпленим до нижнього кінця згаданого нижнього голкового циліндра (4). 5. Машина (1) за одним або декількома з попередніх пунктів, яка відрізняється тим, що третій зубчастий шків (18) нерухомо закріплений на верхньому кінці згаданого вала (9) та за допомогою зубчастого паса (19) з'єднаний з четвертим зубчастим шківом (20), співвісно прикріпленим до верхнього кінця згаданого верхнього голкового циліндра (7). 3 UA 108266 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
