Круглов’язальна машина

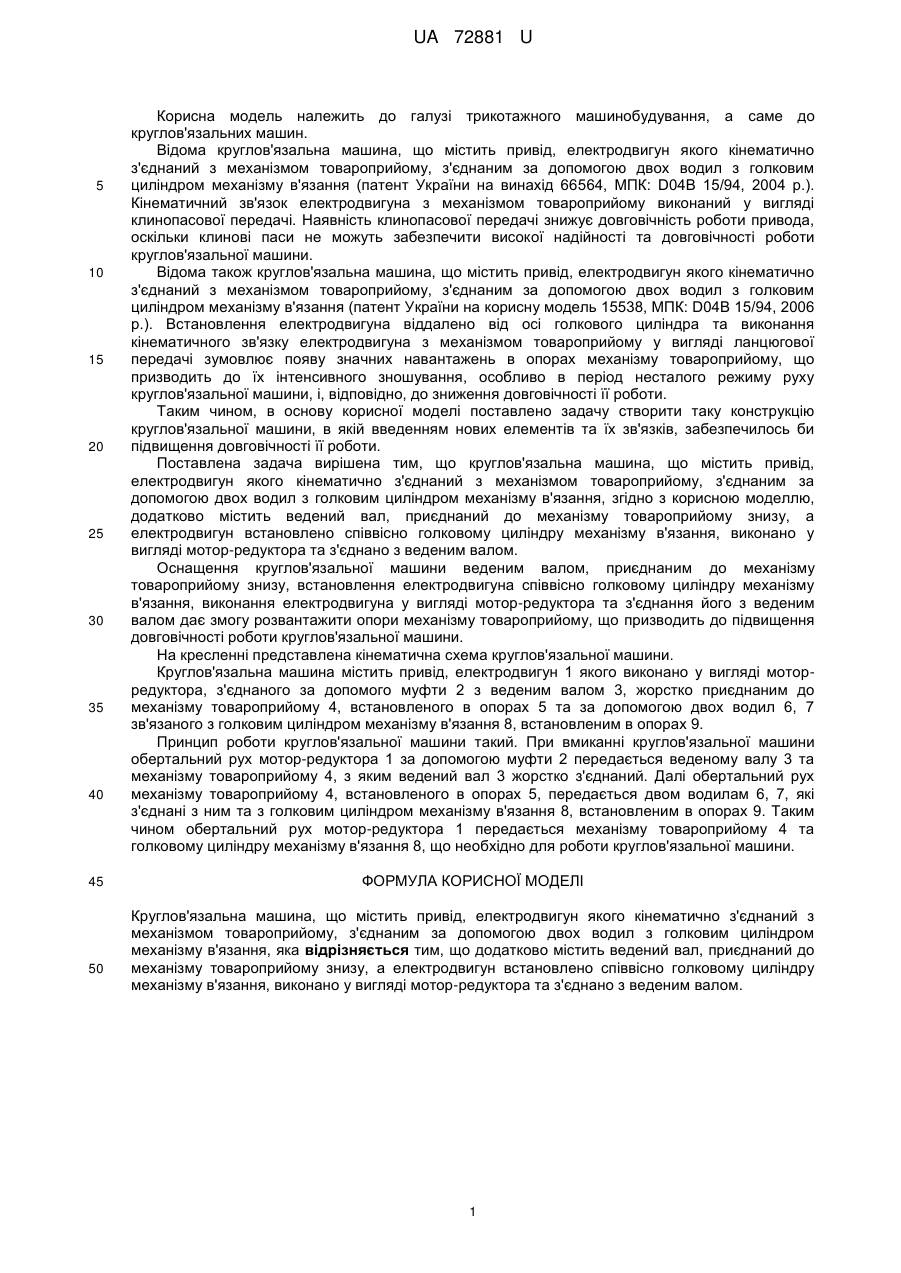

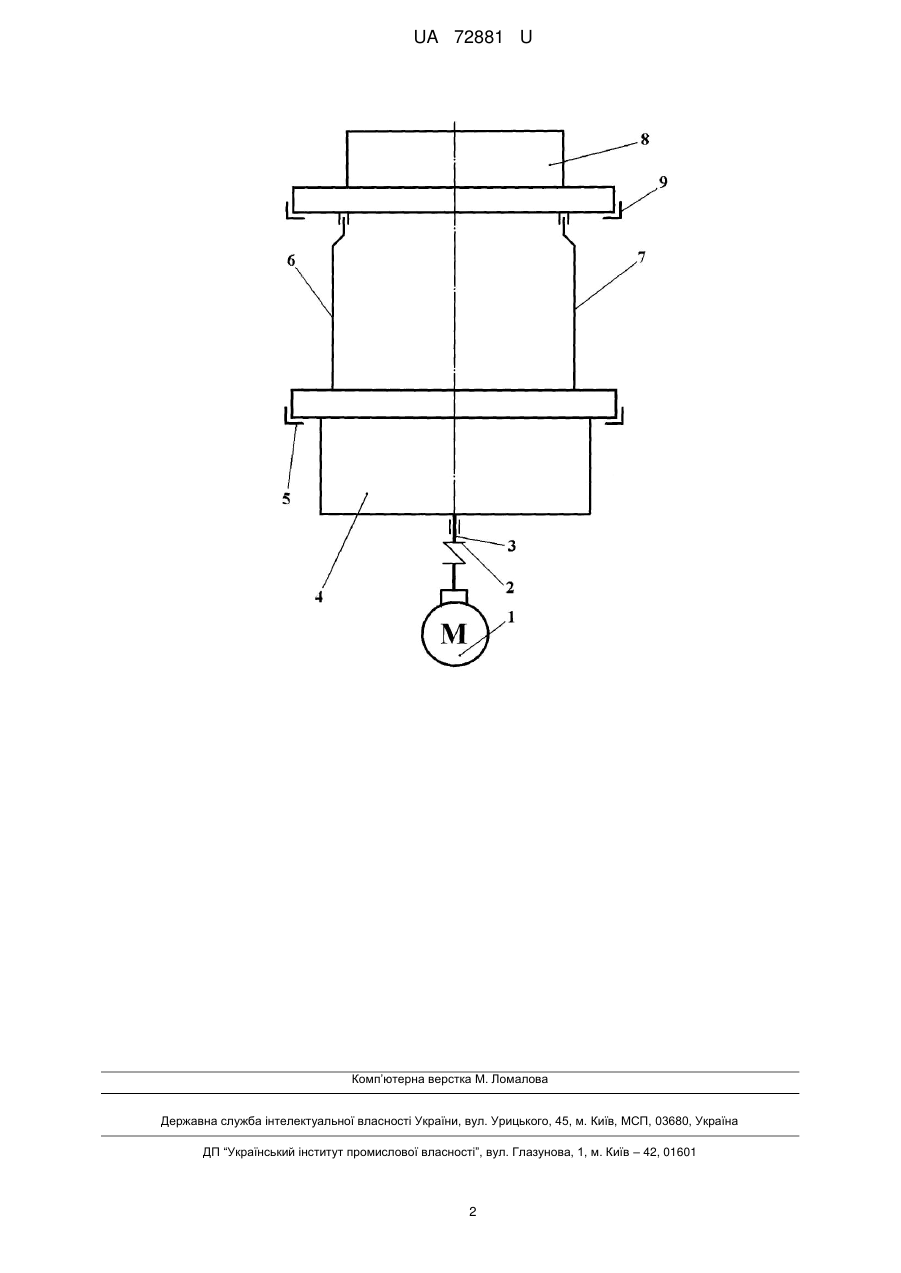

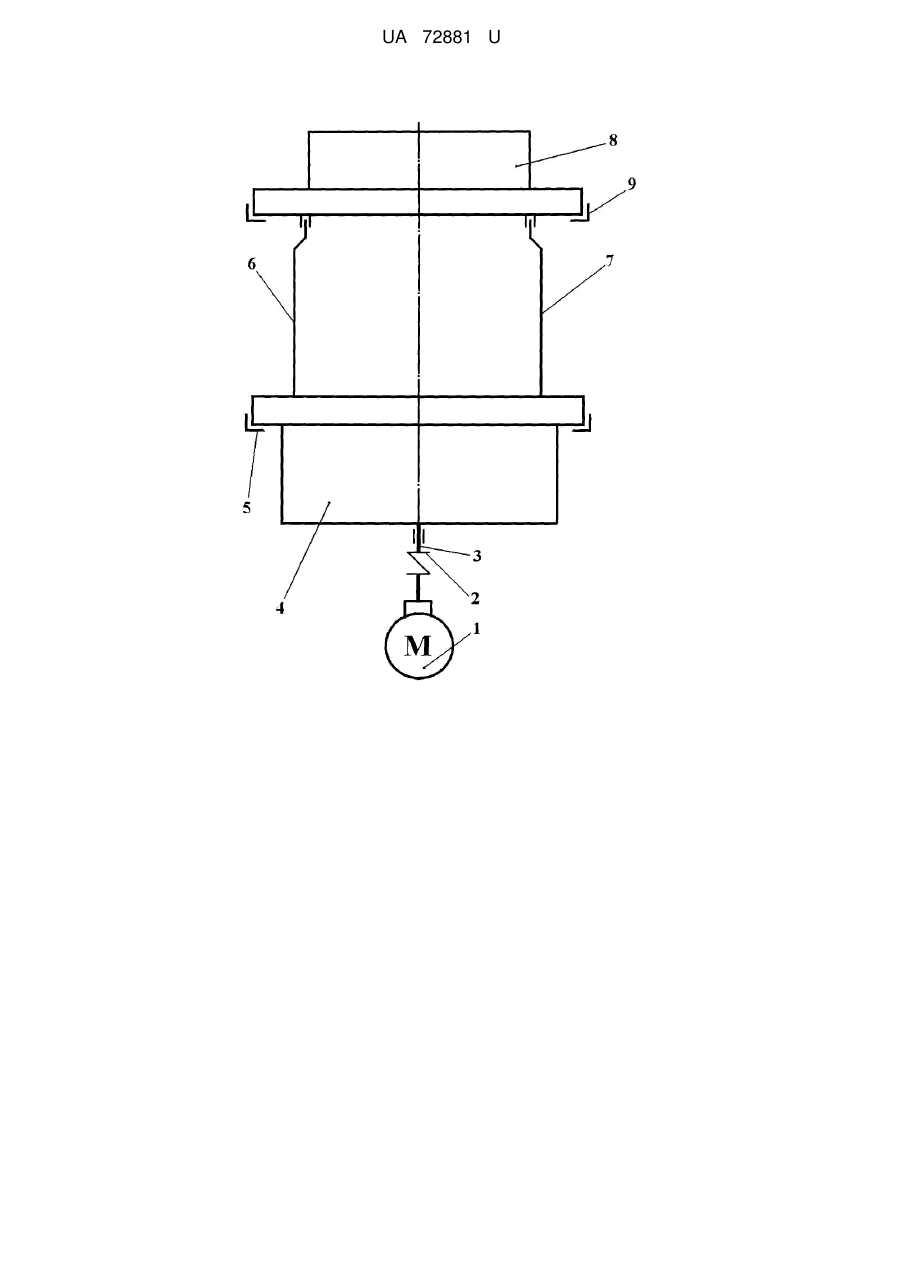

Реферат: UA 72881 U UA 72881 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі трикотажного машинобудування, а саме до круглов'язальних машин. Відома круглов'язальна машина, що містить привід, електродвигун якого кінематично з'єднаний з механізмом товароприйому, з'єднаним за допомогою двох водил з голковим циліндром механізму в'язання (патент України на винахід 66564, МПК: D04В 15/94, 2004 p.). Кінематичний зв'язок електродвигуна з механізмом товароприйому виконаний у вигляді клинопасової передачі. Наявність клинопасової передачі знижує довговічність роботи привода, оскільки клинові паси не можуть забезпечити високої надійності та довговічності роботи круглов'язальної машини. Відома також круглов'язальна машина, що містить привід, електродвигун якого кінематично з'єднаний з механізмом товароприйому, з'єднаним за допомогою двох водил з голковим циліндром механізму в'язання (патент України на корисну модель 15538, МПК: D04В 15/94, 2006 p.). Встановлення електродвигуна віддалено від осі голкового циліндра та виконання кінематичного зв'язку електродвигуна з механізмом товароприйому у вигляді ланцюгової передачі зумовлює появу значних навантажень в опорах механізму товароприйому, що призводить до їх інтенсивного зношування, особливо в період несталого режиму руху круглов'язальної машини, і, відповідно, до зниження довговічності її роботи. Таким чином, в основу корисної моделі поставлено задачу створити таку конструкцію круглов'язальної машини, в якій введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності її роботи. Поставлена задача вирішена тим, що круглов'язальна машина, що містить привід, електродвигун якого кінематично з'єднаний з механізмом товароприйому, з'єднаним за допомогою двох водил з голковим циліндром механізму в'язання, згідно з корисною моделлю, додатково містить ведений вал, приєднаний до механізму товароприйому знизу, а електродвигун встановлено співвісно голковому циліндру механізму в'язання, виконано у вигляді мотор-редуктора та з'єднано з веденим валом. Оснащення круглов'язальної машини веденим валом, приєднаним до механізму товароприйому знизу, встановлення електродвигуна співвісно голковому циліндру механізму в'язання, виконання електродвигуна у вигляді мотор-редуктора та з'єднання його з веденим валом дає змогу розвантажити опори механізму товароприйому, що призводить до підвищення довговічності роботи круглов'язальної машини. На кресленні представлена кінематична схема круглов'язальної машини. Круглов'язальна машина містить привід, електродвигун 1 якого виконано у вигляді моторредуктора, з'єднаного за допомого муфти 2 з веденим валом 3, жорстко приєднаним до механізму товароприйому 4, встановленого в опорах 5 та за допомогою двох водил 6, 7 зв'язаного з голковим циліндром механізму в'язання 8, встановленим в опорах 9. Принцип роботи круглов'язальної машини такий. При вмиканні круглов'язальної машини обертальний рух мотор-редуктора 1 за допомогою муфти 2 передається веденому валу 3 та механізму товароприйому 4, з яким ведений вал 3 жорстко з'єднаний. Далі обертальний рух механізму товароприйому 4, встановленого в опорах 5, передається двом водилам 6, 7, які з'єднані з ним та з голковим циліндром механізму в'язання 8, встановленим в опорах 9. Таким чином обертальний рух мотор-редуктора 1 передається механізму товароприйому 4 та голковому циліндру механізму в'язання 8, що необхідно для роботи круглов'язальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Круглов'язальна машина, що містить привід, електродвигун якого кінематично з'єднаний з механізмом товароприйому, з'єднаним за допомогою двох водил з голковим циліндром механізму в'язання, яка відрізняється тим, що додатково містить ведений вал, приєднаний до механізму товароприйому знизу, а електродвигун встановлено співвісно голковому циліндру механізму в'язання, виконано у вигляді мотор-редуктора та з'єднано з веденим валом. 1 UA 72881 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
