Ворушилка навісної машини для розсівання мінеральних добрив

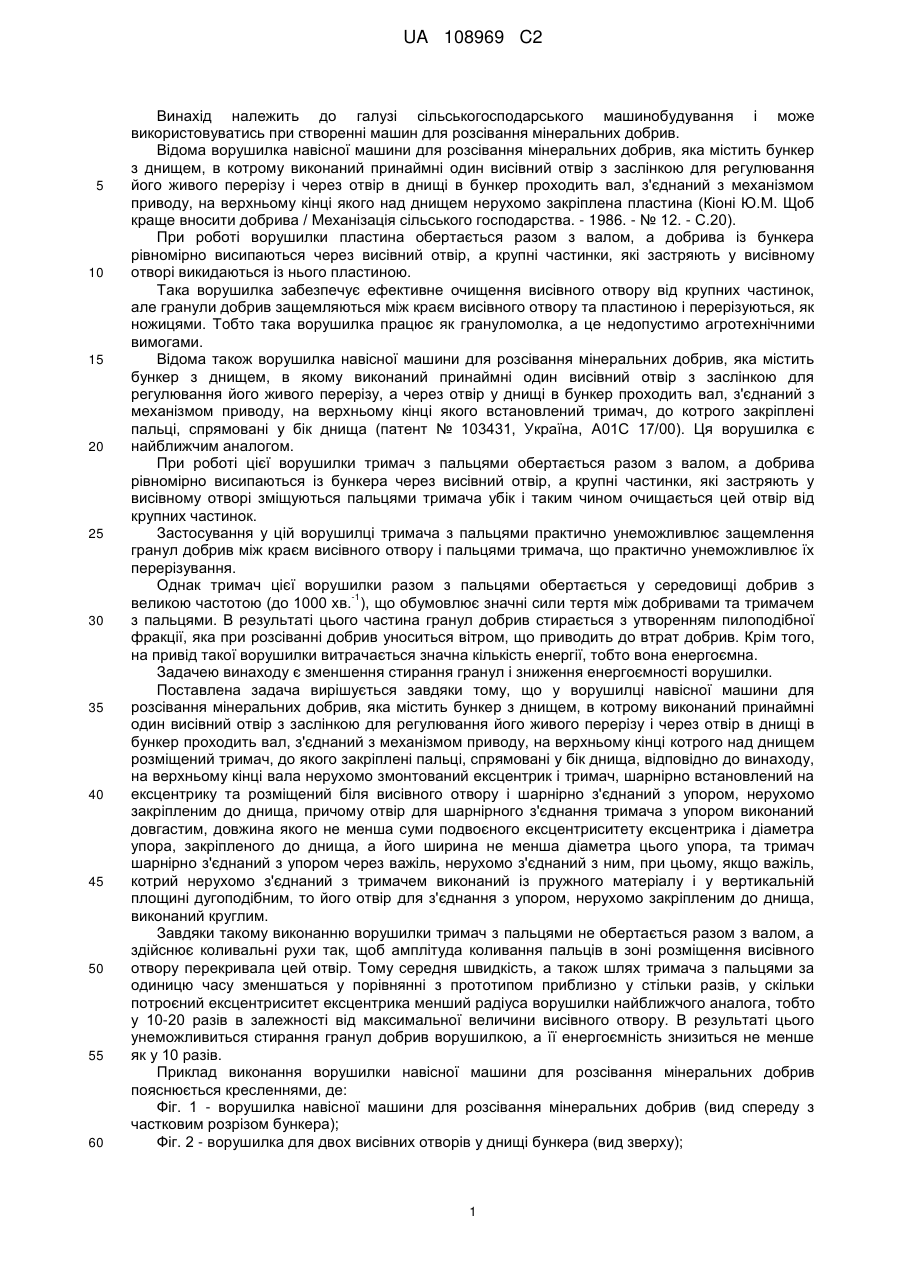

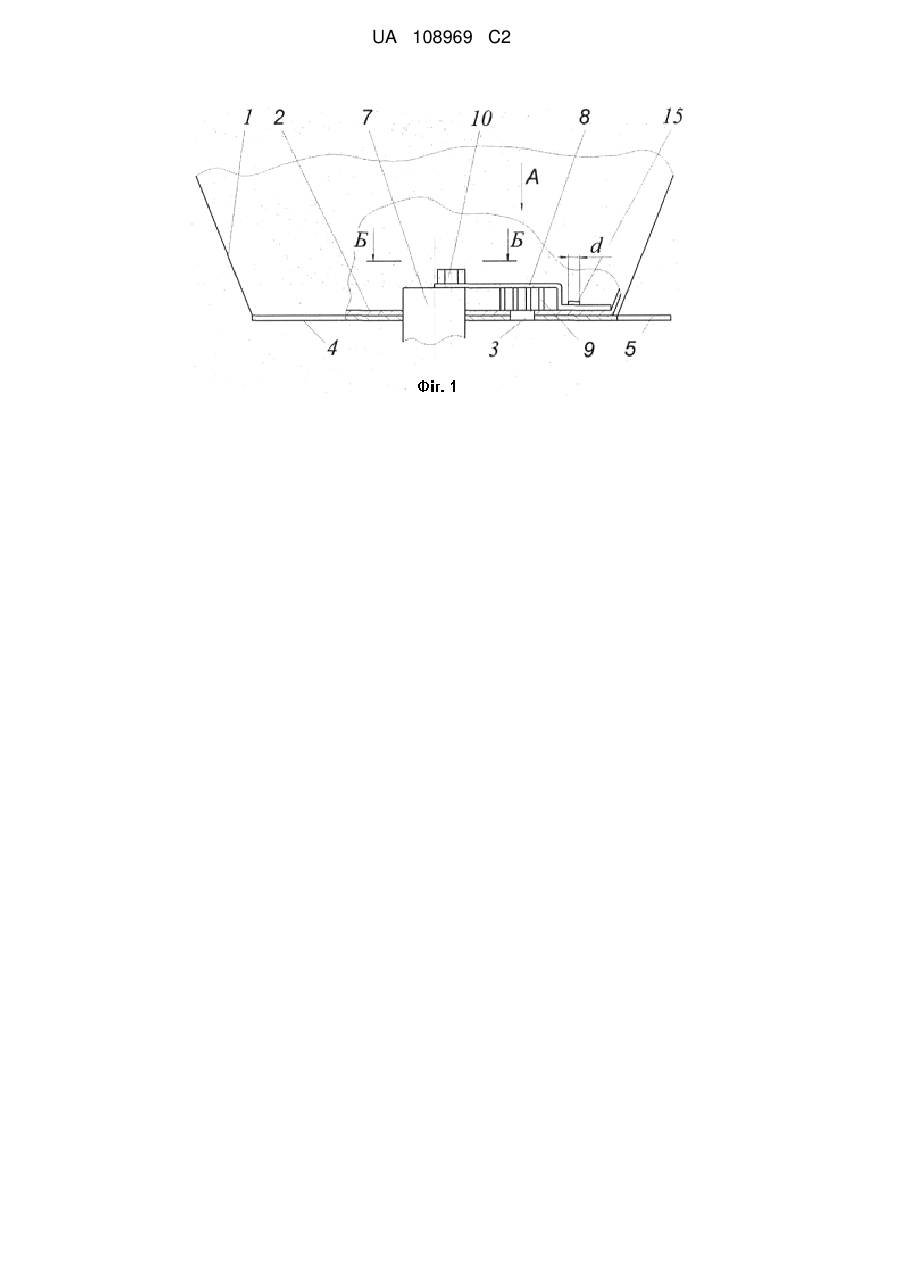

Реферат: Заявлений винахід застосовується у галузі сільськогосподарського машинобудування. Заявлена ворушилка навісної машини для розсівання мінеральних добрив містить бункер з днищем, в котрому виконаний принаймні один висівний отвір з заслінкою для регулювання його живого перерізу. Через отвір в днищі в бункер проходить вал, з'єднаний з механізмом приводу, на верхньому кінці котрого над днищем розміщений тримач, до якого закріплені пальці, спрямовані у бік днища. На верхньому кінці вала нерухомо змонтований ексцентрик. Тримач, шарнірно встановлений на ексцентрику, розміщений біля висівного отвору і шарнірно з'єднаний з упором, нерухомо закріпленим до днища. Застосування винаходу призводить до зменшення стирання гранул і зниження енергоємності ворушилки. UA 108969 C2 (12) UA 108969 C2 UA 108969 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування і може використовуватись при створенні машин для розсівання мінеральних добрив. Відома ворушилка навісної машини для розсівання мінеральних добрив, яка містить бункер з днищем, в котрому виконаний принаймні один висівний отвір з заслінкою для регулювання його живого перерізу і через отвір в днищі в бункер проходить вал, з'єднаний з механізмом приводу, на верхньому кінці якого над днищем нерухомо закріплена пластина (Кіоні Ю.М. Щоб краще вносити добрива / Механізація сільського господарства. - 1986. - № 12. - С.20). При роботі ворушилки пластина обертається разом з валом, а добрива із бункера рівномірно висипаються через висівний отвір, а крупні частинки, які застряють у висівному отворі викидаються із нього пластиною. Така ворушилка забезпечує ефективне очищення висівного отвору від крупних частинок, але гранули добрив защемляються між краєм висівного отвору та пластиною і перерізуються, як ножицями. Тобто така ворушилка працює як грануломолка, а це недопустимо агротехнічними вимогами. Відома також ворушилка навісної машини для розсівання мінеральних добрив, яка містить бункер з днищем, в якому виконаний принаймні один висівний отвір з заслінкою для регулювання його живого перерізу, а через отвір у днищі в бункер проходить вал, з'єднаний з механізмом приводу, на верхньому кінці якого встановлений тримач, до котрого закріплені пальці, спрямовані у бік днища (патент № 103431, Україна, А01С 17/00). Ця ворушилка є найближчим аналогом. При роботі цієї ворушилки тримач з пальцями обертається разом з валом, а добрива рівномірно висипаються із бункера через висівний отвір, а крупні частинки, які застряють у висівному отворі зміщуються пальцями тримача убік і таким чином очищається цей отвір від крупних частинок. Застосування у цій ворушилці тримача з пальцями практично унеможливлює защемлення гранул добрив між краєм висівного отвору і пальцями тримача, що практично унеможливлює їх перерізування. Однак тримач цієї ворушилки разом з пальцями обертається у середовищі добрив з -1 великою частотою (до 1000 хв. ), що обумовлює значні сили тертя між добривами та тримачем з пальцями. В результаті цього частина гранул добрив стирається з утворенням пилоподібної фракції, яка при розсіванні добрив уноситься вітром, що приводить до втрат добрив. Крім того, на привід такої ворушилки витрачається значна кількість енергії, тобто вона енергоємна. Задачею винаходу є зменшення стирання гранул і зниження енергоємності ворушилки. Поставлена задача вирішується завдяки тому, що у ворушилці навісної машини для розсівання мінеральних добрив, яка містить бункер з днищем, в котрому виконаний принаймні один висівний отвір з заслінкою для регулювання його живого перерізу і через отвір в днищі в бункер проходить вал, з'єднаний з механізмом приводу, на верхньому кінці котрого над днищем розміщений тримач, до якого закріплені пальці, спрямовані у бік днища, відповідно до винаходу, на верхньому кінці вала нерухомо змонтований ексцентрик і тримач, шарнірно встановлений на ексцентрику та розміщений біля висівного отвору і шарнірно з'єднаний з упором, нерухомо закріпленим до днища, причому отвір для шарнірного з'єднання тримача з упором виконаний довгастим, довжина якого не менша суми подвоєного ексцентриситету ексцентрика і діаметра упора, закріпленого до днища, а його ширина не менша діаметра цього упора, та тримач шарнірно з'єднаний з упором через важіль, нерухомо з'єднаний з ним, при цьому, якщо важіль, котрий нерухомо з'єднаний з тримачем виконаний із пружного матеріалу і у вертикальній площині дугоподібним, то його отвір для з'єднання з упором, нерухомо закріпленим до днища, виконаний круглим. Завдяки такому виконанню ворушилки тримач з пальцями не обертається разом з валом, а здійснює коливальні рухи так, щоб амплітуда коливання пальців в зоні розміщення висівного отвору перекривала цей отвір. Тому середня швидкість, а також шлях тримача з пальцями за одиницю часу зменшаться у порівнянні з прототипом приблизно у стільки разів, у скільки потроєний ексцентриситет ексцентрика менший радіуса ворушилки найближчого аналога, тобто у 10-20 разів в залежності від максимальної величини висівного отвору. В результаті цього унеможливиться стирання гранул добрив ворушилкою, а її енергоємність знизиться не менше як у 10 разів. Приклад виконання ворушилки навісної машини для розсівання мінеральних добрив пояснюється кресленнями, де: Фіг. 1 - ворушилка навісної машини для розсівання мінеральних добрив (вид спереду з частковим розрізом бункера); Фіг. 2 - ворушилка для двох висівних отворів у днищі бункера (вид зверху); 1 UA 108969 C2 5 10 15 20 25 30 35 40 Фіг. 3 - вид А на фіг. 1; Фіг. 4 - розріз В-В на фіг. 2; Фіг. 5 - розріз Б-Б на фіг. 1. Ворушилка навісної машини для розсівання мінеральних добрив включає бункер 1 з днищем 2 (фіг. 1), в котрому виконаний принаймні один висівний отвір 3 з заслінкою 4 та важелем 5 для регулювання величини його живого перерізу 6 (на фіг. 2, заштрихований). Через отвір в днищі 2 в бункер 1 проходить вал 7, з'єднаний з механізмом приводу в обертальний рух (на кресленнях не показаний). На верхньому кінці вала 7 розміщений тримач 8, до якого закріплені пальці 9, спрямовані у бік днища 2. На верхньому кінці вала 7 змонтований ексцентрик 10, виконаний у вигляді ступінчастого болта з циліндричною частиною 11 більшого діаметра і нарізною частиною 12 меншого діаметра (фіг. 5). На циліндричну частину 11 ексцентрика 10 своїм отвором шарнірно встановлений тримач 8, а його нарізна частина 12 загвинчена на повну глибину з натягом у нарізний отвір 13, виконаний у верхньому кінці вала 7. Причому вісь отвору 13 не співпадає з центром верхнього кінця вала, а виконана з ексцентриситетом e (фіг. 5), при цьому осі вала 7 і отвору 13 паралельні між собою. Пальці 9 тримача 8 розміщені в зоні висівного отвору 3. При наявності в днищі 2 бункера 1 однодискової навісної машини двох висівних отворів 3 тримач 8 виконується двопланчастим (фіг. 2), при цьому пальці 9 кожної планки тримача 8 повинні розміщуватись в зонах обох відповідних висівних отворів 3. Для забезпечення робочих коливань тримача 8 він повинен бути зв'язаним з нерухомим упором. Тому при наявності в днищі 2 бункера 1 одного висівного отвора тримач 8 може безпосередньо з'єднуватись через отвір 14 в його вільному кінці (фіг. 1, фіг. 3) з циліндричним упором 15, нерухомо закріпленим до днища 2. При цьому, якщо тримач 8 виконаний із жорсткого матеріалу, то отвір 14 повинен бути довгастим і його довжина повинна становити не менше суми подвоєного ексцентриситету ексцентрика 10 і діаметра нерухомого упора 15, тобто l  2е + d, де l - довжина отвору в тримачі, e - ексцентриситет ексцентрика, d діаметр нерухомого упора, а ширина цього отвору не менша діаметра упора 15, тобто b  d. Крім того, тримач 8 може шарнірно з'єднуватись з нерухомим упором 15 через важіль 16 (фіг. 2), нерухомо закріплений до нього. При цьому, якщо важіль 16 виконаний із жорсткого матеріалу, то отвір 14 у ньому також повинен бути довгастим (фіг. 3). А якщо ж важіль 16 виконаний із пружного матеріалу і у вертикальній площині дугоподібним, то отвір 14 для шарнірного з'єднання з упором 15, нерухомо закріпленим до днища 2, виконаний круглим. Працює описана ворушилка наступним чином. За допомогою важеля 5 заслінкою 4 встановлюється необхідна для розсівання заданої дози добрив величина живого перерізу 6 висівного отвору 3 (фіг. 2) і в бункер 1 завантажується заданий вид мінеральних добрив. Після цього включається механізм приводу вала 7 і відкривається живий переріз 6 висівного отвору 3. При цьому мінеральні добрива висипаються із бункера 1 через живий переріз 6 отвоpy 3, а тримач 8 з пальцями приводиться ексцентриком 10 в коливальний рух навколо упора 15. При цьому крупні частинки, що знаходяться в добривах, які застряють в живих перерізах 6 отворів 3 видаляються із них нижніми кінцями пальців 9, що забезпечує стабільність висипання мінеральних добрив із бункера 1 через живий переріз 6 отвору 3. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Ворушилка навісної машини для розсівання мінеральних добрив, яка містить бункер з днищем, в котрому виконаний принаймні один висівний отвір з заслінкою для регулювання його живого перерізу і через отвір в днищі в бункер проходить вал, з'єднаний з механізмом приводу, на верхньому кінці котрого над днищем розміщений тримач, до якого закріплені пальці, спрямовані у бік днища, яка відрізняється тим, що на верхньому кінці вала нерухомо змонтований ексцентрик, а тримач, шарнірно встановлений на ексцентрику, розміщений біля висівного отвору і шарнірно з'єднаний з упором, нерухомо закріпленим до днища. 2. Ворушилка за п. 1, яка відрізняється тим, що отвір для шарнірного з'єднання тримача з упором виконаний довгастим, довжина якого не менше суми подвоєного ексцентриситету ексцентрика і діаметра упора, закріпленого до днища, а його ширина не менша діаметра цього упора. 3. Ворушилка за п. 1, яка відрізняється тим, що тримач шарнірно з'єднаний з упором, нерухомо закріпленим до днища, через важіль, нерухомо з'єднаний з тримачем. 4. Ворушилка за п. 3, яка відрізняється тим, що важіль, нерухомо з'єднаний з тримачем, виконаний із пружного матеріалу і у вертикальній площині є дугоподібним, а отвір у важелі для з'єднання з упором, нерухомо закріпленим до днища, виконаний круглим. 2 UA 108969 C2 3 UA 108969 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
