Живильник конвеєрного типу машини для розсівання мінеральних добрив

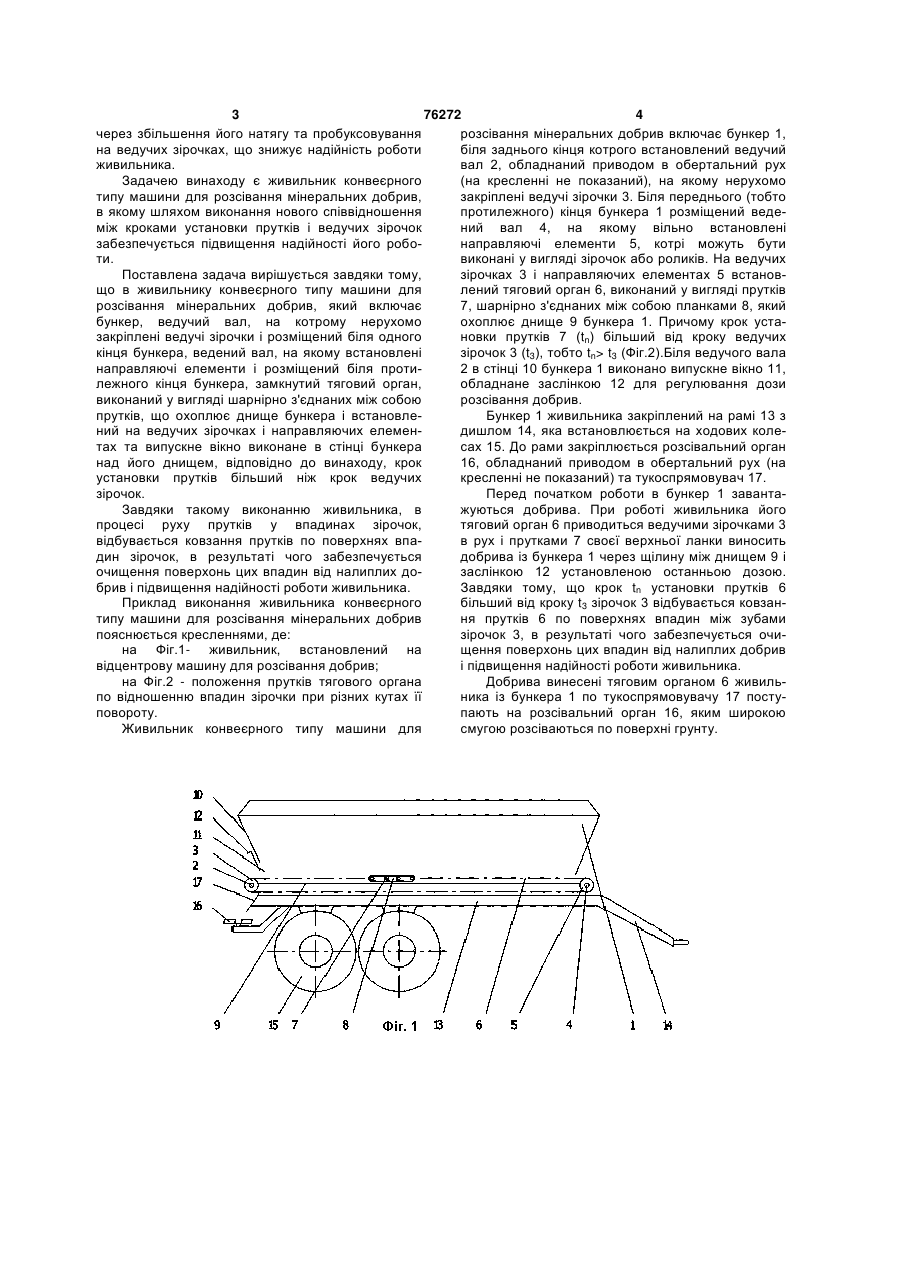

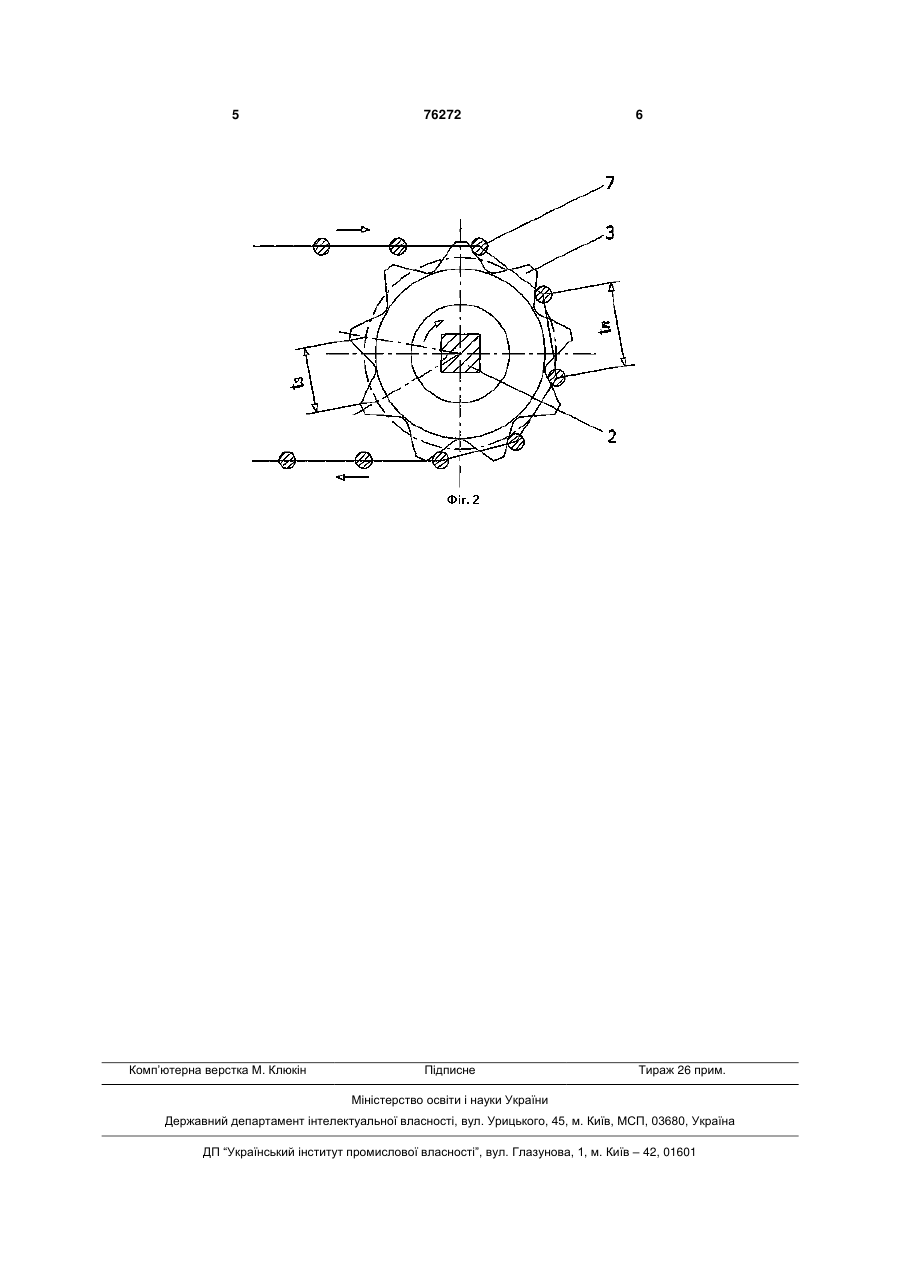

Живильник конвеєрного типу машини для розсівання мінеральних добрив, який включає бункер, ведучий вал, на якому нерухомо закріплені ведучі зірочки, і розміщений біля одного кінця бункера, ведений вал, на якому встановлені направляючі елементи і розміщений біля протилежного кінця бункера замкнутий тяговий орган, виконаний у вигляді шарнірно з'єднаних між собою прутків, що охоплює днище бункера і встановлений на ведучих зірочках і направляючих елементах, та випускне вікно, виконане в стінці бункера над його днищем, який відрізняється тим, що крок установки прутків більший, ніж крок ведучих зірочок. (19) (21) 20040705643 (22) 12.07.2004 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Адамчук Валерій Васильович (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ І ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) SU 791291, 30.12.1980 SU 869615, 07.10.1981 SU 1676491, 15.09.1991 SU 1611247, 07.12.1990 RU 2158495, 10.11.2000 3 76272 4 через збільшення його натягу та пробуксовування розсівання мінеральних добрив включає бункер 1, на ведучих зірочках, що знижує надійність роботи біля заднього кінця котрого встановлений ведучий живильника. вал 2, обладнаний приводом в обертальний рух Задачею винаходу є живильник конвеєрного (на кресленні не показаний), на якому нерухомо типу машини для розсівання мінеральних добрив, закріплені ведучі зірочки 3. Біля переднього (тобто в якому шляхом виконання нового співвідношення протилежного) кінця бункера 1 розміщений ведеміж кроками установки прутків і ведучих зірочок ний вал 4, на якому вільно встановлені забезпечується підвищення надійності його робонаправляючі елементи 5, котрі можуть бути ти. виконані у вигляді зірочок або роликів. На ведучих Поставлена задача вирішується завдяки тому, зірочках 3 і направляючих елементах 5 встановщо в живильнику конвеєрного типу машини для лений тяговий орган 6, виконаний у вигляді прутків розсівання мінеральних добрив, який включає 7, шарнірно з'єднаних між собою планками 8, який бункер, ведучий вал, на котрому нерухомо охоплює днище 9 бункера 1. Причому крок устазакріплені ведучі зірочки і розміщений біля одного новки прутків 7 (tn) більший від кроку ведучих кінця бункера, ведений вал, на якому встановлені зірочок 3 (t3), тобто tn> t3 (Фіг.2).Біля ведучого вала направляючі елементи і розміщений біля проти2 в стінці 10 бункера 1 виконано випускне вікно 11, лежного кінця бункера, замкнутий тяговий орган, обладнане заслінкою 12 для регулювання дози виконаний у вигляді шарнірно з'єднаних між собою розсівання добрив. прутків, що охоплює днище бункера і встановлеБункер 1 живильника закріплений на рамі 13 з ний на ведучих зірочках і направляючих елемендишлом 14, яка встановлюється на ходових колетах та випускне вікно виконане в стінці бункера сах 15. До рами закріплюється розсівальний орган над його днищем, відповідно до винаходу, крок 16, обладнаний приводом в обертальний рух (на установки прутків більший ніж крок ведучих кресленні не показаний) та тукоспрямовувач 17. зірочок. Перед початком роботи в бункер 1 завантаЗавдяки такому виконанню живильника, в жуються добрива. При роботі живильника його процесі руху прутків у впадинах зірочок, тяговий орган 6 приводиться ведучими зірочками 3 відбувається ковзання прутків по поверхнях впав рух і прутками 7 своєї верхньої ланки виносить дин зірочок, в результаті чого забезпечується добрива із бункера 1 через щілину між днищем 9 і очищення поверхонь цих впадин від налиплих дозаслінкою 12 установленою останньою дозою. брив і підвищення надійності роботи живильника. Завдяки тому, що крок tn установки прутків 6 Приклад виконання живильника конвеєрного більший від кроку t3 зірочок 3 відбувається ковзантипу машини для розсівання мінеральних добрив ня прутків 6 по поверхнях впадин між зубами пояснюється кресленнями, де: зірочок 3, в результаті чого забезпечується очина Фіг.1- живильник, встановлений на щення поверхонь цих впадин від налиплих добрив відцентрову машину для розсівання добрив; і підвищення надійності роботи живильника. на Фіг.2 - положення прутків тягового органа Добрива винесені тяговим органом 6 живильпо відношенню впадин зірочки при різних кутах її ника із бункера 1 по тукоспрямовувачу 17 поступовороту. пають на розсівальний орган 16, яким широкою Живильник конвеєрного типу машини для смугою розсіваються по поверхні грунту. 5 Комп’ютерна верстка М. Клюкін 76272 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
