Рушій для переміщення по малозв’язних ґрунтах

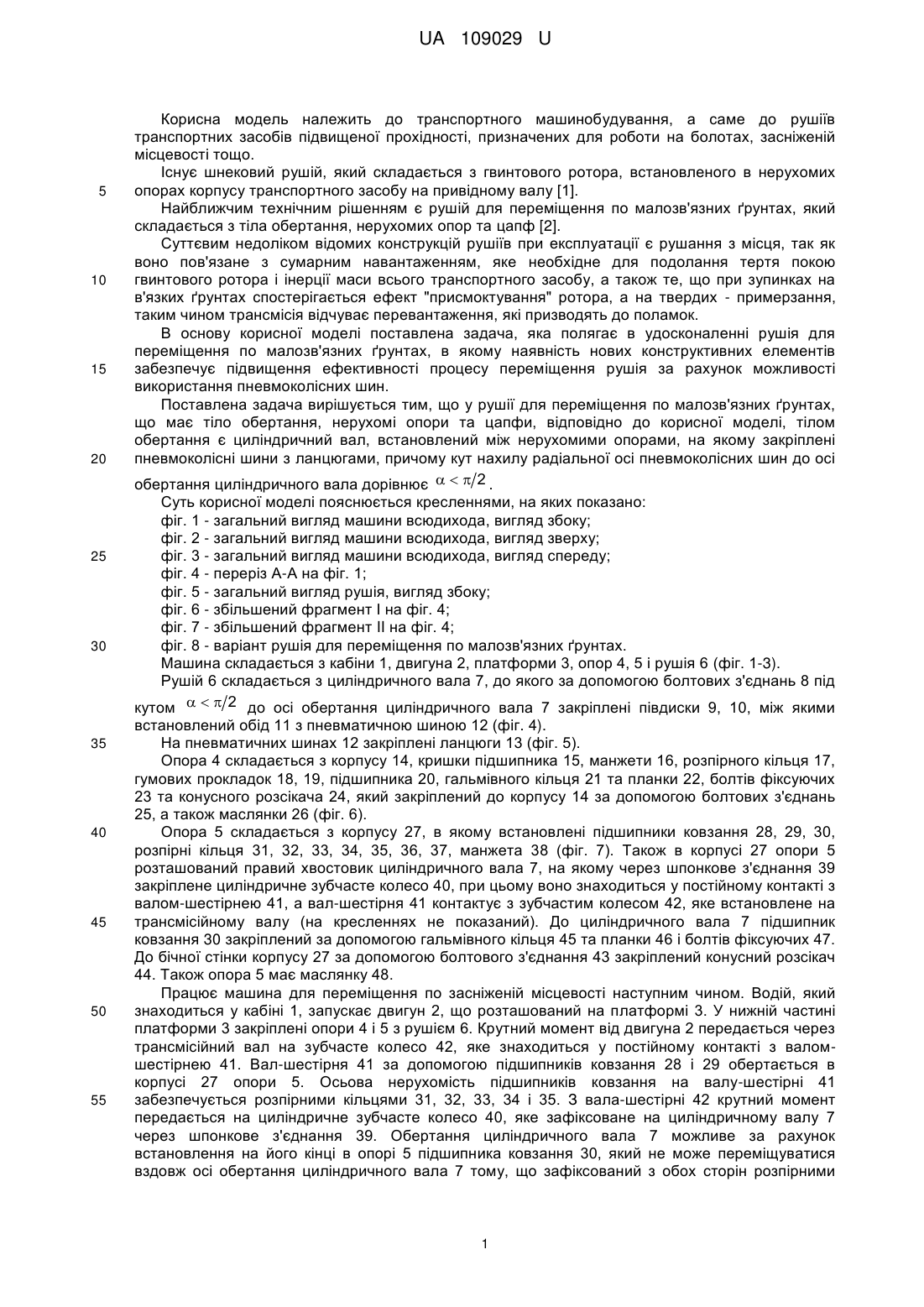

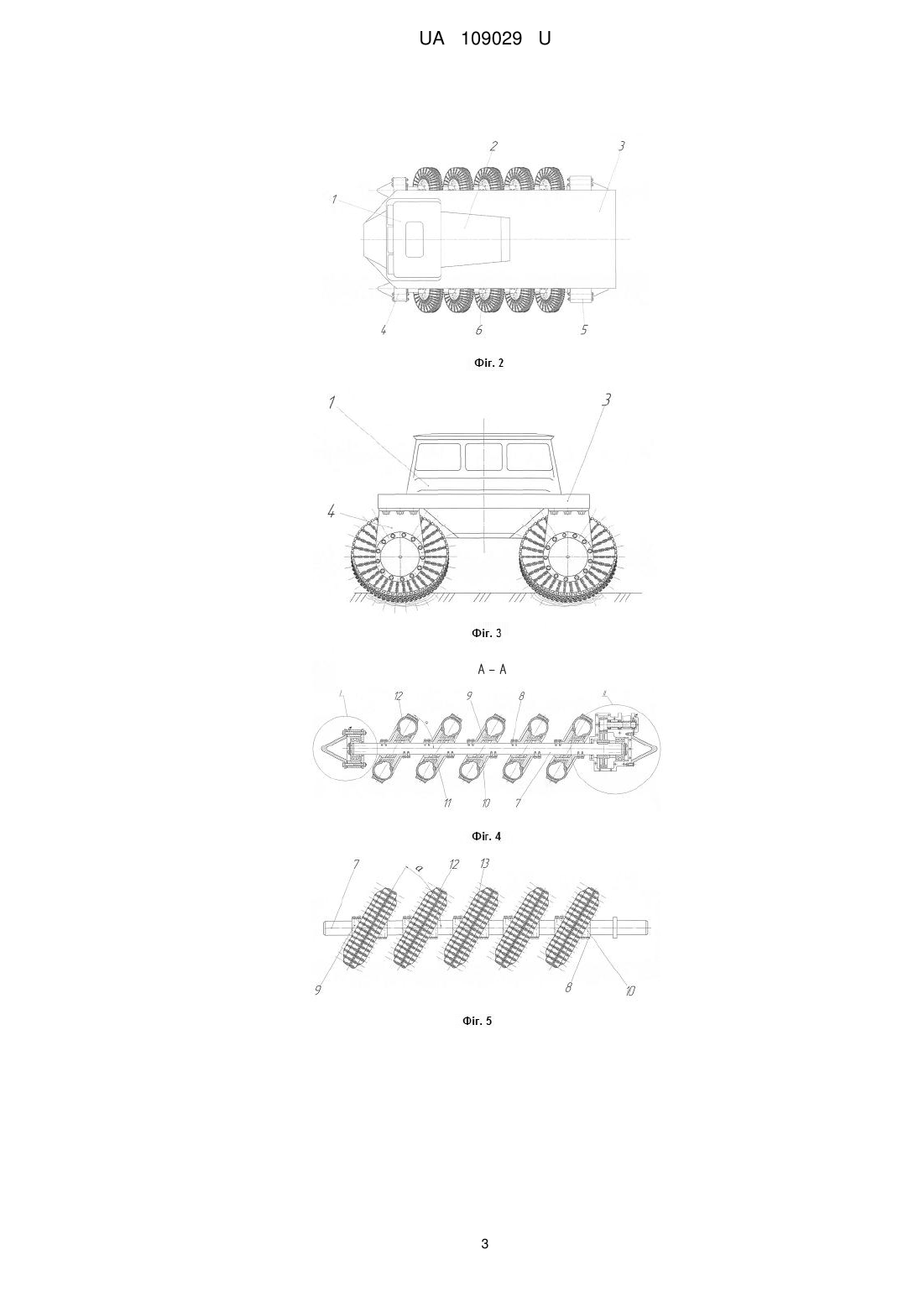

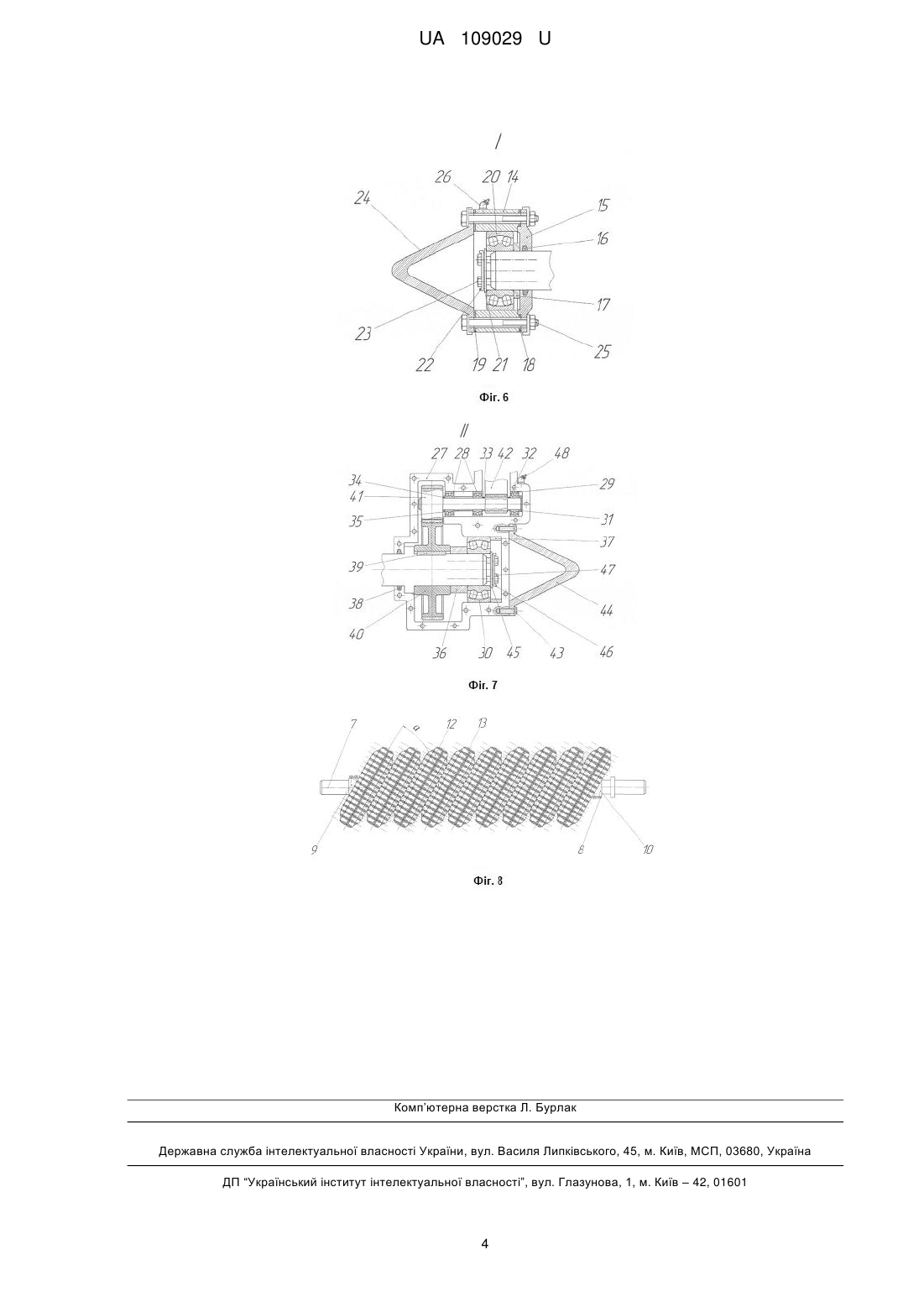

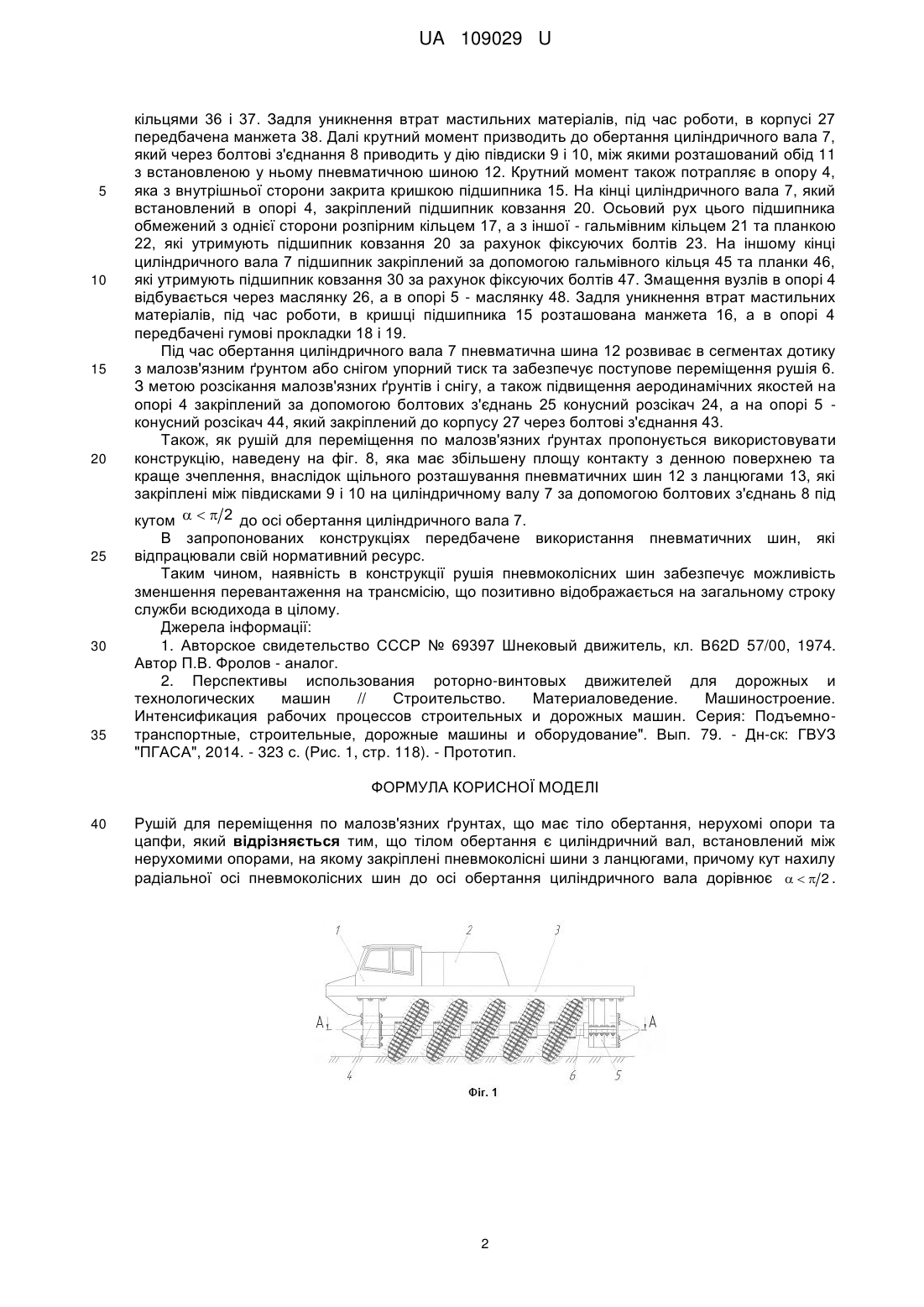

Реферат: Рушій для переміщення по малозв'язних ґрунтах має тіло обертання, нерухомі опори та цапфи. Тілом обертання є циліндричний вал, встановлений між нерухомими опорами, на якому закріплені пневмоколісні шини з ланцюгами. При цьому кут нахилу радіальної осі пневмоколісних шин до осі обертання циліндричного вала дорівнює    2 . UA 109029 U (12) UA 109029 U UA 109029 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до транспортного машинобудування, а саме до рушіїв транспортних засобів підвищеної прохідності, призначених для роботи на болотах, засніженій місцевості тощо. Існує шнековий рушій, який складається з гвинтового ротора, встановленого в нерухомих опорах корпусу транспортного засобу на привідному валу [1]. Найближчим технічним рішенням є рушій для переміщення по малозв'язних ґрунтах, який складається з тіла обертання, нерухомих опор та цапф [2]. Суттєвим недоліком відомих конструкцій рушіїв при експлуатації є рушання з місця, так як воно пов'язане з сумарним навантаженням, яке необхідне для подолання тертя покою гвинтового ротора і інерції маси всього транспортного засобу, а також те, що при зупинках на в'язких ґрунтах спостерігається ефект "присмоктування" ротора, а на твердих - примерзання, таким чином трансмісія відчуває перевантаження, які призводять до поламок. В основу корисної моделі поставлена задача, яка полягає в удосконаленні рушія для переміщення по малозв'язних ґрунтах, в якому наявність нових конструктивних елементів забезпечує підвищення ефективності процесу переміщення рушія за рахунок можливості використання пневмоколісних шин. Поставлена задача вирішується тим, що у рушії для переміщення по малозв'язних ґрунтах, що має тіло обертання, нерухомі опори та цапфи, відповідно до корисної моделі, тілом обертання є циліндричний вал, встановлений між нерухомими опорами, на якому закріплені пневмоколісні шини з ланцюгами, причому кут нахилу радіальної осі пневмоколісних шин до осі обертання циліндричного вала дорівнює    2 . Суть корисної моделі пояснюється кресленнями, на яких показано: фіг. 1 - загальний вигляд машини всюдихода, вигляд збоку; фіг. 2 - загальний вигляд машини всюдихода, вигляд зверху; фіг. 3 - загальний вигляд машини всюдихода, вигляд спереду; фіг. 4 - переріз А-А на фіг. 1; фіг. 5 - загальний вигляд рушія, вигляд збоку; фіг. 6 - збільшений фрагмент І на фіг. 4; фіг. 7 - збільшений фрагмент II на фіг. 4; фіг. 8 - варіант рушія для переміщення по малозв'язних ґрунтах. Машина складається з кабіни 1, двигуна 2, платформи 3, опор 4, 5 і рушія 6 (фіг. 1-3). Рушій 6 складається з циліндричного вала 7, до якого за допомогою болтових з'єднань 8 під кутом    2 до осі обертання циліндричного вала 7 закріплені півдиски 9, 10, між якими встановлений обід 11 з пневматичною шиною 12 (фіг. 4). На пневматичних шинах 12 закріплені ланцюги 13 (фіг. 5). Опора 4 складається з корпусу 14, кришки підшипника 15, манжети 16, розпірного кільця 17, гумових прокладок 18, 19, підшипника 20, гальмівного кільця 21 та планки 22, болтів фіксуючих 23 та конусного розсікача 24, який закріплений до корпусу 14 за допомогою болтових з'єднань 25, а також маслянки 26 (фіг. 6). Опора 5 складається з корпусу 27, в якому встановлені підшипники ковзання 28, 29, 30, розпірні кільця 31, 32, 33, 34, 35, 36, 37, манжета 38 (фіг. 7). Також в корпусі 27 опори 5 розташований правий хвостовик циліндричного вала 7, на якому через шпонкове з'єднання 39 закріплене циліндричне зубчасте колесо 40, при цьому воно знаходиться у постійному контакті з валом-шестірнею 41, а вал-шестірня 41 контактує з зубчастим колесом 42, яке встановлене на трансмісійному валу (на кресленнях не показаний). До циліндричного вала 7 підшипник ковзання 30 закріплений за допомогою гальмівного кільця 45 та планки 46 і болтів фіксуючих 47. До бічної стінки корпусу 27 за допомогою болтового з'єднання 43 закріплений конусний розсікач 44. Також опора 5 має маслянку 48. Працює машина для переміщення по засніженій місцевості наступним чином. Водій, який знаходиться у кабіні 1, запускає двигун 2, що розташований на платформі 3. У нижній частині платформи 3 закріплені опори 4 і 5 з рушієм 6. Крутний момент від двигуна 2 передається через трансмісійний вал на зубчасте колесо 42, яке знаходиться у постійному контакті з валомшестірнею 41. Вал-шестірня 41 за допомогою підшипників ковзання 28 і 29 обертається в корпусі 27 опори 5. Осьова нерухомість підшипників ковзання на валу-шестірні 41 забезпечується розпірними кільцями 31, 32, 33, 34 і 35. З вала-шестірні 42 крутний момент передається на циліндричне зубчасте колесо 40, яке зафіксоване на циліндричному валу 7 через шпонкове з'єднання 39. Обертання циліндричного вала 7 можливе за рахунок встановлення на його кінці в опорі 5 підшипника ковзання 30, який не може переміщуватися вздовж осі обертання циліндричного вала 7 тому, що зафіксований з обох сторін розпірними 1 UA 109029 U 5 10 15 20 25 30 35 кільцями 36 і 37. Задля уникнення втрат мастильних матеріалів, під час роботи, в корпусі 27 передбачена манжета 38. Далі крутний момент призводить до обертання циліндричного вала 7, який через болтові з'єднання 8 приводить у дію півдиски 9 і 10, між якими розташований обід 11 з встановленою у ньому пневматичною шиною 12. Крутний момент також потрапляє в опору 4, яка з внутрішньої сторони закрита кришкою підшипника 15. На кінці циліндричного вала 7, який встановлений в опорі 4, закріплений підшипник ковзання 20. Осьовий рух цього підшипника обмежений з однієї сторони розпірним кільцем 17, а з іншої - гальмівним кільцем 21 та планкою 22, які утримують підшипник ковзання 20 за рахунок фіксуючих болтів 23. На іншому кінці циліндричного вала 7 підшипник закріплений за допомогою гальмівного кільця 45 та планки 46, які утримують підшипник ковзання 30 за рахунок фіксуючих болтів 47. Змащення вузлів в опорі 4 відбувається через маслянку 26, а в опорі 5 - маслянку 48. Задля уникнення втрат мастильних матеріалів, під час роботи, в кришці підшипника 15 розташована манжета 16, а в опорі 4 передбачені гумові прокладки 18 і 19. Під час обертання циліндричного вала 7 пневматична шина 12 розвиває в сегментах дотику з малозв'язним ґрунтом або снігом упорний тиск та забезпечує поступове переміщення рушія 6. З метою розсікання малозв'язних ґрунтів і снігу, а також підвищення аеродинамічних якостей на опорі 4 закріплений за допомогою болтових з'єднань 25 конусний розсікач 24, а на опорі 5 конусний розсікач 44, який закріплений до корпусу 27 через болтові з'єднання 43. Також, як рушій для переміщення по малозв'язних ґрунтах пропонується використовувати конструкцію, наведену на фіг. 8, яка має збільшену площу контакту з денною поверхнею та краще зчеплення, внаслідок щільного розташування пневматичних шин 12 з ланцюгами 13, які закріплені між півдисками 9 і 10 на циліндричному валу 7 за допомогою болтових з'єднань 8 під кутом    2 до осі обертання циліндричного вала 7. В запропонованих конструкціях передбачене використання пневматичних шин, які відпрацювали свій нормативний ресурс. Таким чином, наявність в конструкції рушія пневмоколісних шин забезпечує можливість зменшення перевантаження на трансмісію, що позитивно відображається на загальному строку служби всюдихода в цілому. Джерела інформації: 1. Авторское свидетельство СССР № 69397 Шнековый движитель, кл. В62D 57/00, 1974. Автор П.В. Фролов - аналог. 2. Перспективы использования роторно-винтовых движителей для дорожных и технологических машин // Строительство. Материаловедение. Машиностроение. Интенсификация рабочих процессов строительных и дорожных машин. Серия: Подъемнотранспортные, строительные, дорожные машины и оборудование". Вып. 79. - Дн-ск: ГВУЗ "ПГАСА", 2014. - 323 с. (Рис. 1, стр. 118). - Прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Рушій для переміщення по малозв'язних ґрунтах, що має тіло обертання, нерухомі опори та цапфи, який відрізняється тим, що тілом обертання є циліндричний вал, встановлений між нерухомими опорами, на якому закріплені пневмоколісні шини з ланцюгами, причому кут нахилу радіальної осі пневмоколісних шин до осі обертання циліндричного вала дорівнює    2 . 2 UA 109029 U 3 UA 109029 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
