Віброкоток

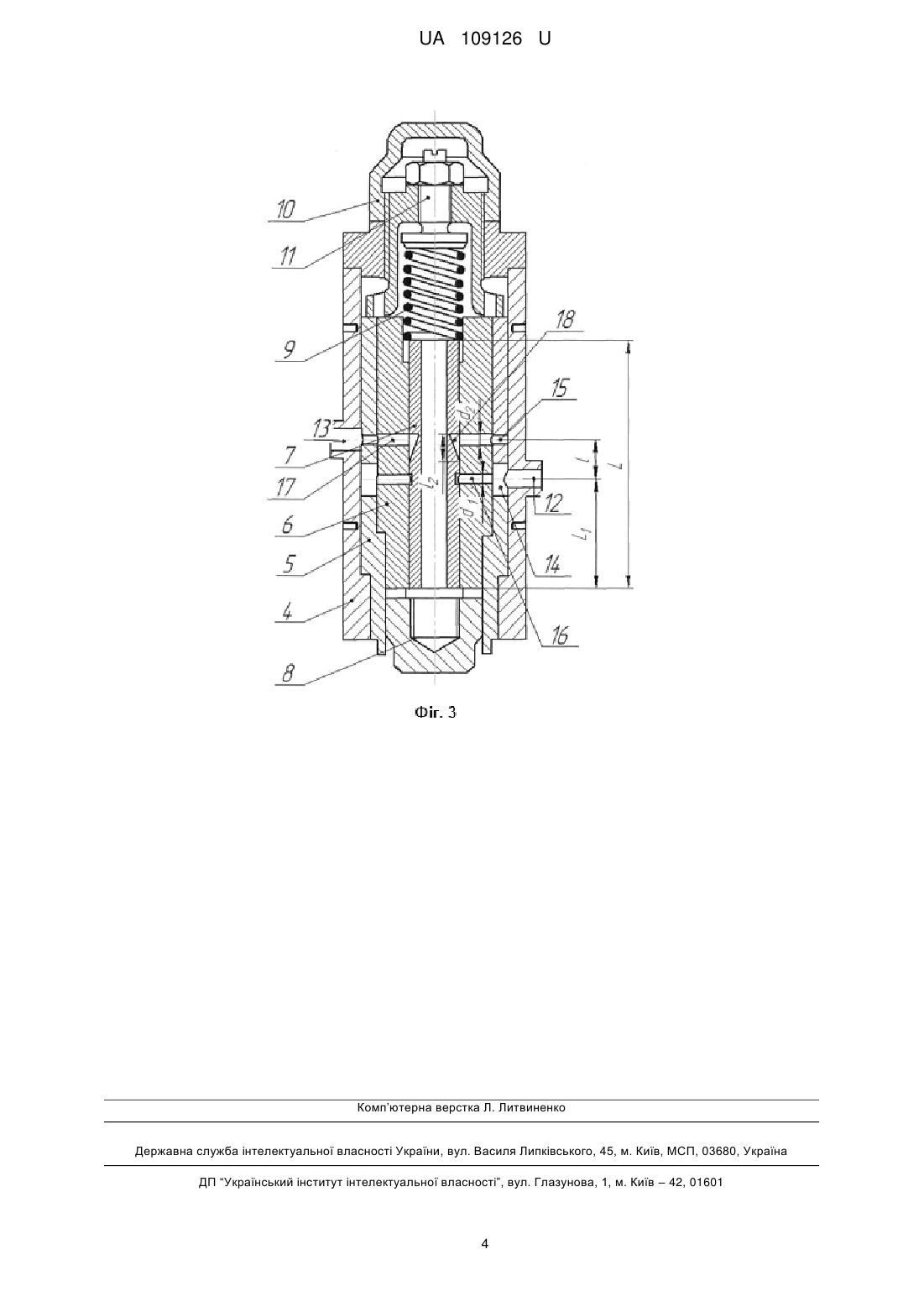

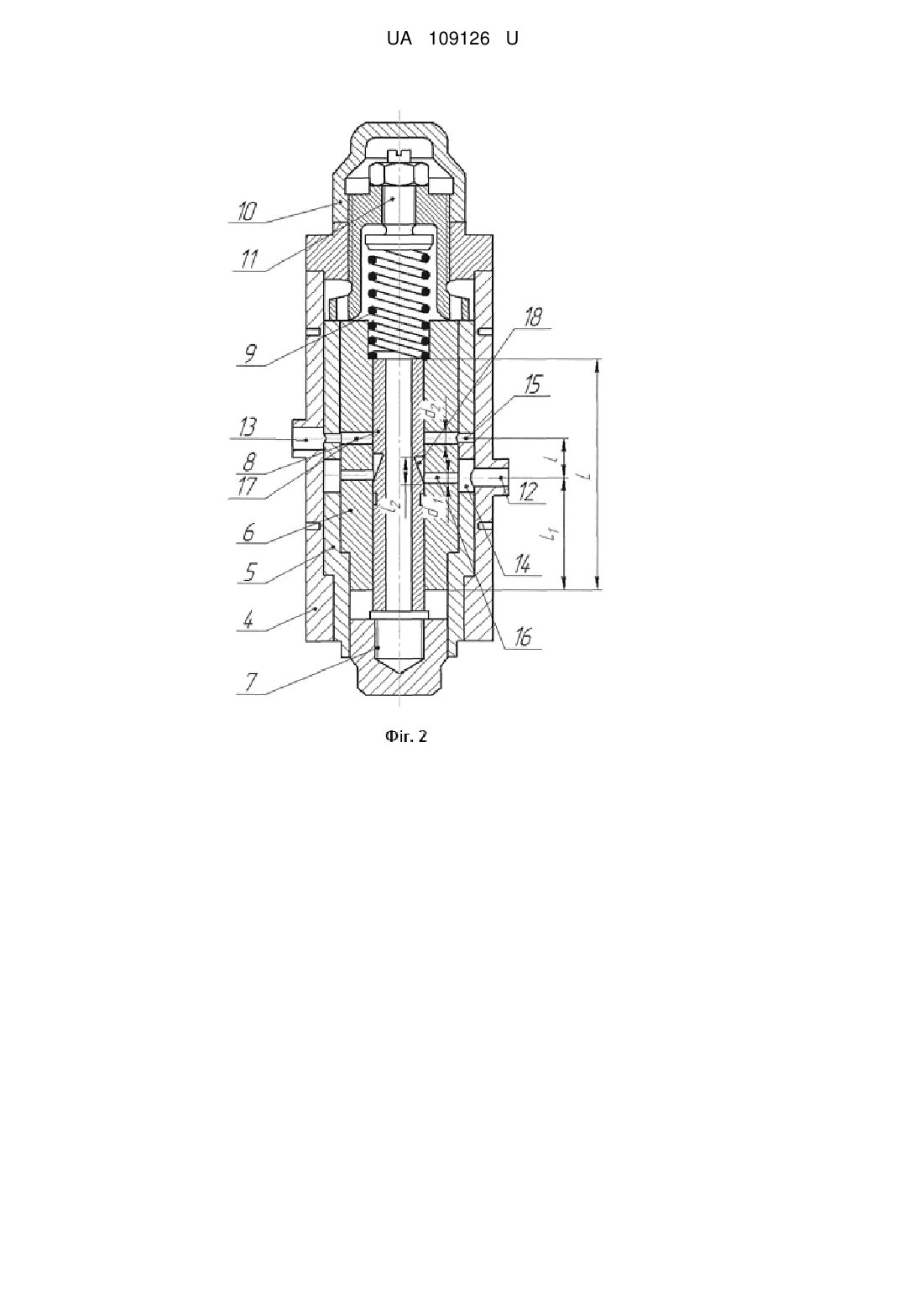

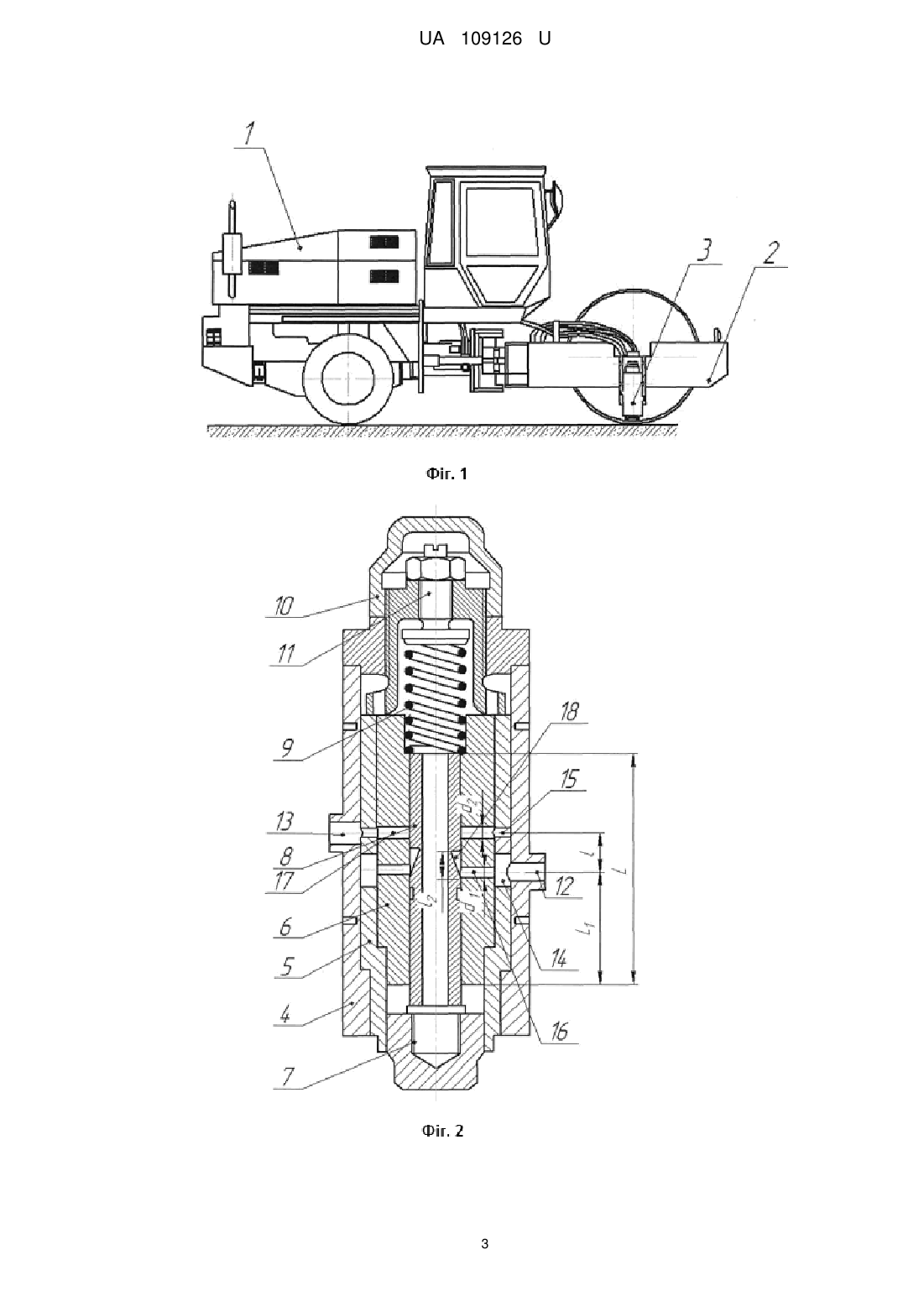

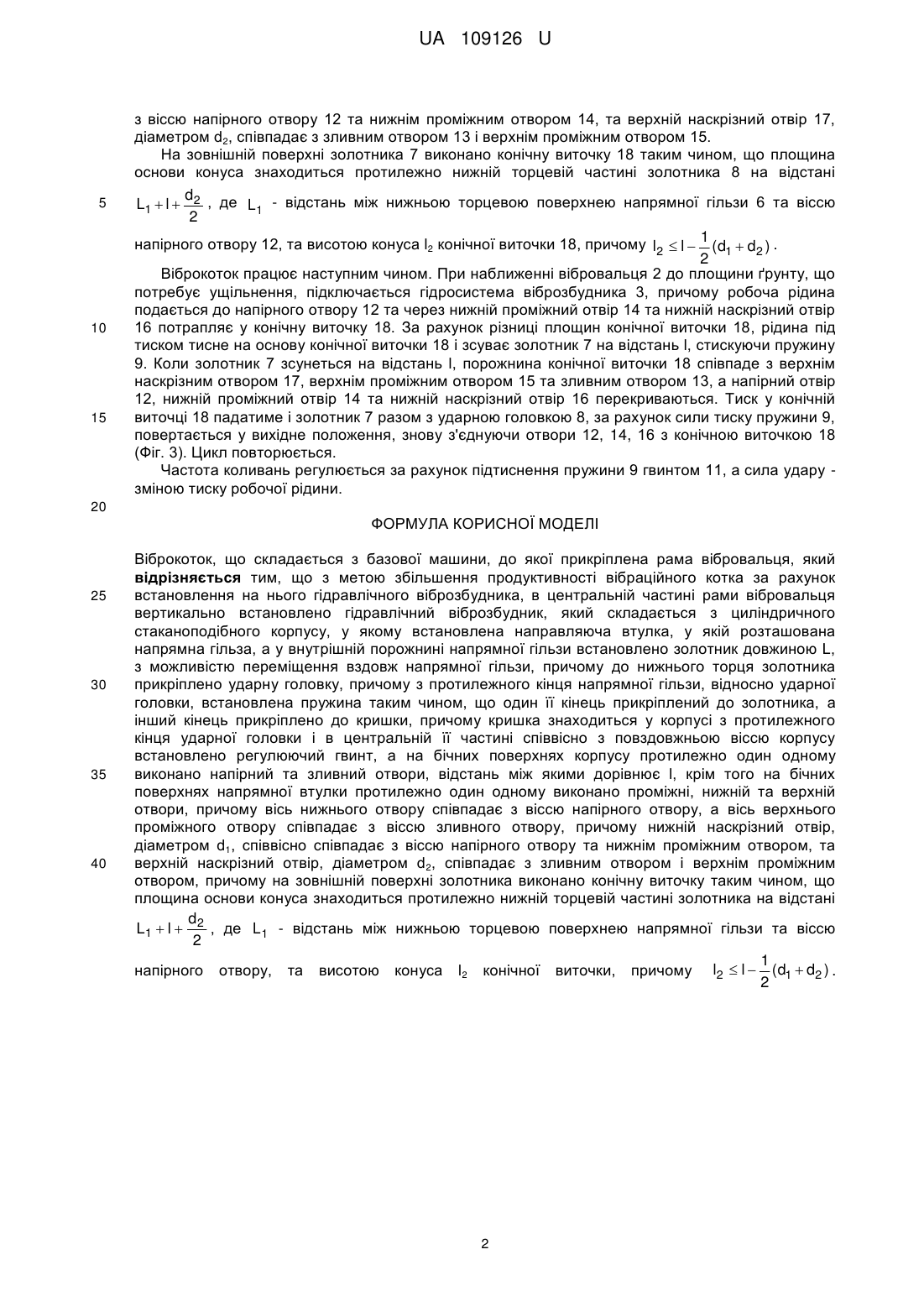

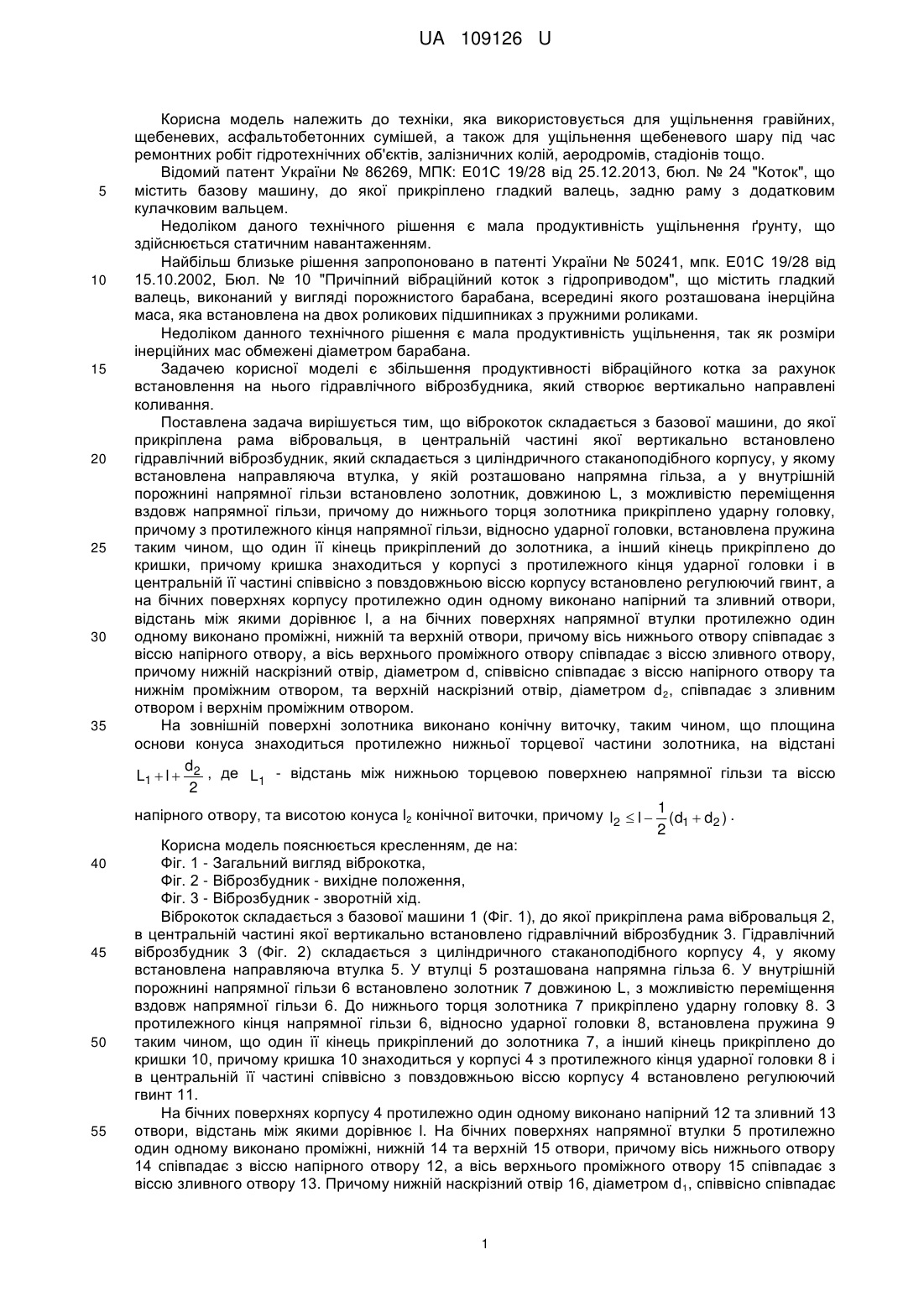

Реферат: Віброкоток складається з базової машини, до якої прикріплена рама вібровальця, причому з метою збільшення продуктивності вібраційного котка, за рахунок встановлення на нього гідравлічного віброзбудника, в центральній частині рами вібровальця вертикально встановлено гідравлічний віброзбудник, який складається з циліндричного стаканоподібного корпусу, у якому встановлена направляюча втулка, у якій розташовано напрямна гільза, а у внутрішній порожнині напрямної гільзи встановлено золотник довжиною L, з можливістю переміщення вздовж напрямної гільзи, причому до нижнього торця золотника прикріплено ударну головку, причому з протилежного кінця напрямної гільзи, відносно ударної головки, встановлена пружина таким чином, що один її кінець прикріплений до золотника, а інший кінець прикріплено до кришки, причому кришка знаходиться у корпусі з протилежного кінця ударної головки і в центральній її частині співвісно з повздовжньою віссю корпусу встановлено регулюючий гвинт, а на бічних поверхнях корпусу протилежно один одному виконано напірний та зливний отвори, відстань між якими дорівнює l. Крім цього на бічних поверхнях напрямної втулки протилежно один одному виконано проміжні, нижній та верхній отвори, причому вісь нижнього отвору співпадає з віссю напірного отвору, а вісь верхнього проміжного отвору співпадає з віссю зливного отвору, причому нижній наскрізний отвір, діаметром d 1, співвісно співпадає з віссю напірного отвору та нижнім проміжним отвором, та верхній наскрізний отвір, діаметром d 2, співпадає з зливним отвором і верхнім проміжним отвором, причому на зовнішній поверхні золотника виконано конічну виточку таким чином, що площина основи конуса знаходиться d протилежно нижній торцевій частині золотника на відстані L1  l  2 , де L1 - відстань між 2 нижньою торцевою поверхнею напрямної гільзи та віссю напірного отвору, та висотою конуса l 2 1 конічної виточки, причому l2  l  (d1  d2 ) . 2 UA 109126 U (54) ВІБРОКОТОК UA 109126 U UA 109126 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки, яка використовується для ущільнення гравійних, щебеневих, асфальтобетонних сумішей, а також для ущільнення щебеневого шару під час ремонтних робіт гідротехнічних об'єктів, залізничних колій, аеродромів, стадіонів тощо. Відомий патент України № 86269, МПК: Е01С 19/28 від 25.12.2013, бюл. № 24 "Коток", що містить базову машину, до якої прикріплено гладкий валець, задню раму з додатковим кулачковим вальцем. Недоліком даного технічного рішення є мала продуктивність ущільнення ґрунту, що здійснюється статичним навантаженням. Найбільш близьке рішення запропоновано в патенті України № 50241, мпк. Е01С 19/28 від 15.10.2002, Бюл. № 10 "Причіпний вібраційний коток з гідроприводом", що містить гладкий валець, виконаний у вигляді порожнистого барабана, всередині якого розташована інерційна маса, яка встановлена на двох роликових підшипниках з пружними роликами. Недоліком данного технічного рішення є мала продуктивність ущільнення, так як розміри інерційних мас обмежені діаметром барабана. Задачею корисної моделі є збільшення продуктивності вібраційного котка за рахунок встановлення на нього гідравлічного віброзбудника, який створює вертикально направлені коливання. Поставлена задача вирішується тим, що віброкоток складається з базової машини, до якої прикріплена рама вібровальця, в центральній частині якої вертикально встановлено гідравлічний віброзбудник, який складається з циліндричного стаканоподібного корпусу, у якому встановлена направляюча втулка, у якій розташовано напрямна гільза, а у внутрішній порожнині напрямної гільзи встановлено золотник, довжиною L, з можливістю переміщення вздовж напрямної гільзи, причому до нижнього торця золотника прикріплено ударну головку, причому з протилежного кінця напрямної гільзи, відносно ударної головки, встановлена пружина таким чином, що один її кінець прикріплений до золотника, а інший кінець прикріплено до кришки, причому кришка знаходиться у корпусі з протилежного кінця ударної головки і в центральній її частині співвісно з повздовжньою віссю корпусу встановлено регулюючий гвинт, а на бічних поверхнях корпусу протилежно один одному виконано напірний та зливний отвори, відстань між якими дорівнює l, а на бічних поверхнях напрямної втулки протилежно один одному виконано проміжні, нижній та верхній отвори, причому вісь нижнього отвору співпадає з віссю напірного отвору, а вісь верхнього проміжного отвору співпадає з віссю зливного отвору, причому нижній наскрізний отвір, діаметром d, співвісно співпадає з віссю напірного отвору та нижнім проміжним отвором, та верхній наскрізний отвір, діаметром d 2, співпадає з зливним отвором і верхнім проміжним отвором. На зовнішній поверхні золотника виконано конічну виточку, таким чином, що площина основи конуса знаходиться протилежно нижньої торцевої частини золотника, на відстані d L1  l  2 , де L1 - відстань між нижньою торцевою поверхнею напрямної гільзи та віссю 2 напірного отвору, та висотою конуса l2 конічної виточки, причому l2  l  1 (d1  d2 ) . 2 Корисна модель пояснюється кресленням, де на: Фіг. 1 - Загальний вигляд віброкотка, Фіг. 2 - Віброзбудник - вихідне положення, Фіг. 3 - Віброзбудник - зворотній хід. Віброкоток складається з базової машини 1 (Фіг. 1), до якої прикріплена рама вібровальця 2, в центральній частині якої вертикально встановлено гідравлічний віброзбудник 3. Гідравлічний віброзбудник 3 (Фіг. 2) складається з циліндричного стаканоподібного корпусу 4, у якому встановлена направляюча втулка 5. У втулці 5 розташована напрямна гільза 6. У внутрішній порожнині напрямної гільзи 6 встановлено золотник 7 довжиною L, з можливістю переміщення вздовж напрямної гільзи 6. До нижнього торця золотника 7 прикріплено ударну головку 8. З протилежного кінця напрямної гільзи 6, відносно ударної головки 8, встановлена пружина 9 таким чином, що один її кінець прикріплений до золотника 7, а інший кінець прикріплено до кришки 10, причому кришка 10 знаходиться у корпусі 4 з протилежного кінця ударної головки 8 і в центральній її частині співвісно з повздовжньою віссю корпусу 4 встановлено регулюючий гвинт 11. На бічних поверхнях корпусу 4 протилежно один одному виконано напірний 12 та зливний 13 отвори, відстань між якими дорівнює l. На бічних поверхнях напрямної втулки 5 протилежно один одному виконано проміжні, нижній 14 та верхній 15 отвори, причому вісь нижнього отвору 14 співпадає з віссю напірного отвору 12, а вісь верхнього проміжного отвору 15 співпадає з віссю зливного отвору 13. Причому нижній наскрізний отвір 16, діаметром d 1, співвісно співпадає 1 UA 109126 U 5 10 15 з віссю напірного отвору 12 та нижнім проміжним отвором 14, та верхній наскрізний отвір 17, діаметром d2, співпадає з зливним отвором 13 і верхнім проміжним отвором 15. На зовнішній поверхні золотника 7 виконано конічну виточку 18 таким чином, що площина основи конуса знаходиться протилежно нижній торцевій частині золотника 8 на відстані d L1  l  2 , де L1 - відстань між нижньою торцевою поверхнею напрямної гільзи 6 та віссю 2 напірного отвору 12, та висотою конуса l2 конічної виточки 18, причому l2  l  1 (d1  d2 ) . 2 Віброкоток працює наступним чином. При наближенні вібровальця 2 до площини ґрунту, що потребує ущільнення, підключається гідросистема віброзбудника 3, причому робоча рідина подається до напірного отвору 12 та через нижній проміжний отвір 14 та нижній наскрізний отвір 16 потрапляє у конічну виточку 18. За рахунок різниці площин конічної виточки 18, рідина під тиском тисне на основу конічної виточки 18 і зсуває золотник 7 на відстань l, стискуючи пружину 9. Коли золотник 7 зсунеться на відстань l, порожнина конічної виточки 18 співпаде з верхнім наскрізним отвором 17, верхнім проміжним отвором 15 та зливним отвором 13, а напірний отвір 12, нижній проміжний отвір 14 та нижній наскрізний отвір 16 перекриваються. Тиск у конічній виточці 18 падатиме і золотник 7 разом з ударною головкою 8, за рахунок сили тиску пружини 9, повертається у вихідне положення, знову з'єднуючи отвори 12, 14, 16 з конічною виточкою 18 (Фіг. 3). Цикл повторюється. Частота коливань регулюється за рахунок підтиснення пружини 9 гвинтом 11, а сила удару зміною тиску робочої рідини. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 Віброкоток, що складається з базової машини, до якої прикріплена рама вібровальця, який відрізняється тим, що з метою збільшення продуктивності вібраційного котка за рахунок встановлення на нього гідравлічного віброзбудника, в центральній частині рами вібровальця вертикально встановлено гідравлічний віброзбудник, який складається з циліндричного стаканоподібного корпусу, у якому встановлена направляюча втулка, у якій розташована напрямна гільза, а у внутрішній порожнині напрямної гільзи встановлено золотник довжиною L, з можливістю переміщення вздовж напрямної гільзи, причому до нижнього торця золотника прикріплено ударну головку, причому з протилежного кінця напрямної гільзи, відносно ударної головки, встановлена пружина таким чином, що один її кінець прикріплений до золотника, а інший кінець прикріплено до кришки, причому кришка знаходиться у корпусі з протилежного кінця ударної головки і в центральній її частині співвісно з повздовжньою віссю корпусу встановлено регулюючий гвинт, а на бічних поверхнях корпусу протилежно один одному виконано напірний та зливний отвори, відстань між якими дорівнює l, крім того на бічних поверхнях напрямної втулки протилежно один одному виконано проміжні, нижній та верхній отвори, причому вісь нижнього отвору співпадає з віссю напірного отвору, а вісь верхнього проміжного отвору співпадає з віссю зливного отвору, причому нижній наскрізний отвір, діаметром d1, співвісно співпадає з віссю напірного отвору та нижнім проміжним отвором, та верхній наскрізний отвір, діаметром d2, співпадає з зливним отвором і верхнім проміжним отвором, причому на зовнішній поверхні золотника виконано конічну виточку таким чином, що площина основи конуса знаходиться протилежно нижній торцевій частині золотника на відстані d L1  l  2 , де L1 - відстань між нижньою торцевою поверхнею напрямної гільзи та віссю 2 1 напірного отвору, та висотою конуса l2 конічної виточки, причому l2  l  (d1  d2 ) . 2 2 UA 109126 U 3 UA 109126 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
