Віброзбудник

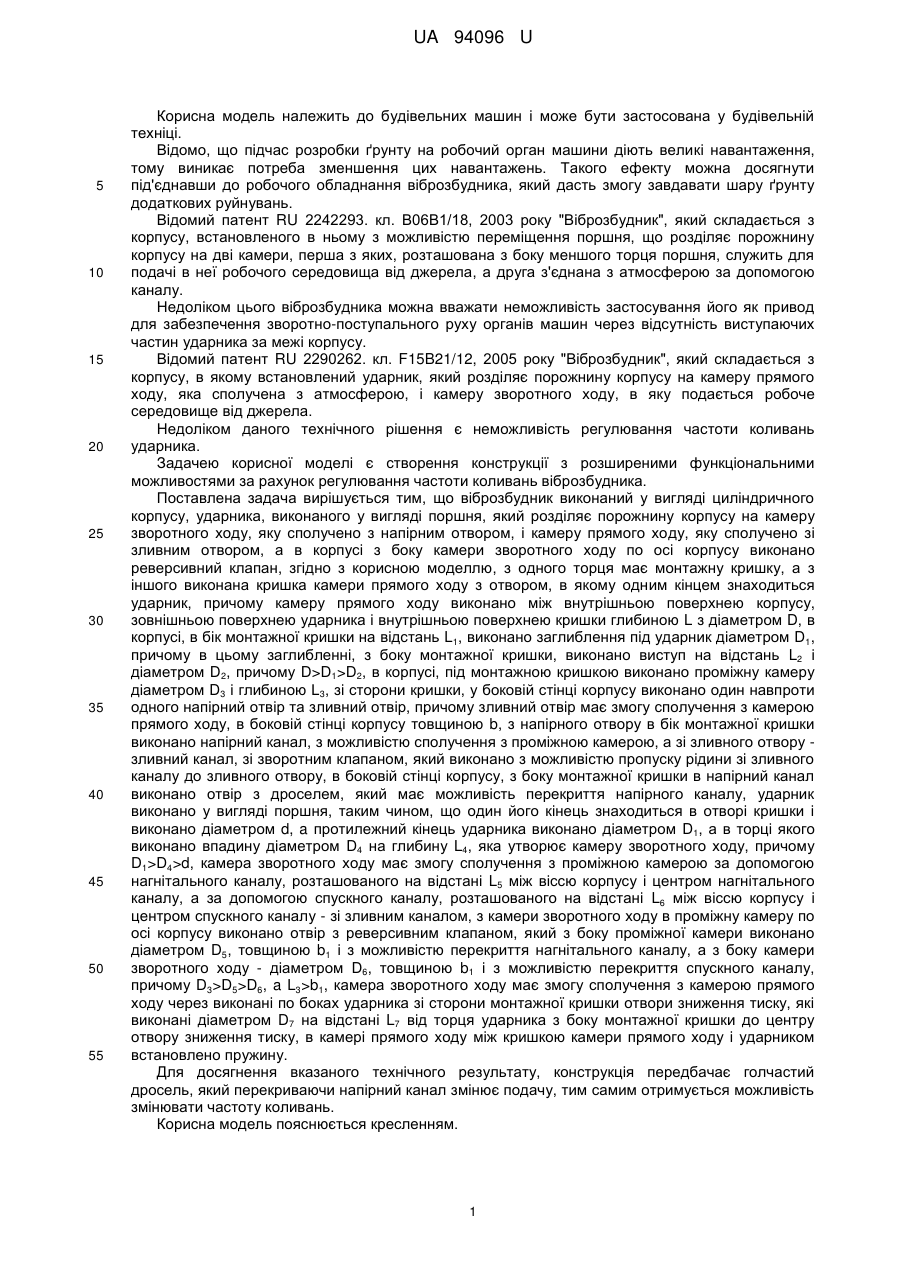

Реферат: UA 94096 U UA 94096 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин і може бути застосована у будівельній техніці. Відомо, що підчас розробки ґрунту на робочий орган машини діють великі навантаження, тому виникає потреба зменшення цих навантажень. Такого ефекту можна досягнути під'єднавши до робочого обладнання віброзбудника, який дасть змогу завдавати шару ґрунту додаткових руйнувань. Відомий патент RU 2242293. кл. В06В1/18, 2003 року "Віброзбудник", який складається з корпусу, встановленого в ньому з можливістю переміщення поршня, що розділяє порожнину корпусу на дві камери, перша з яких, розташована з боку меншого торця поршня, служить для подачі в неї робочого середовища від джерела, а друга з'єднана з атмосферою за допомогою каналу. Недоліком цього віброзбудника можна вважати неможливість застосування його як привод для забезпечення зворотно-поступального руху органів машин через відсутність виступаючих частин ударника за межі корпусу. Відомий патент RU 2290262. кл. F15B21/12, 2005 року "Віброзбудник", який складається з корпусу, в якому встановлений ударник, який розділяє порожнину корпусу на камеру прямого ходу, яка сполучена з атмосферою, і камеру зворотного ходу, в яку подається робоче середовище від джерела. Недоліком даного технічного рішення є неможливість регулювання частоти коливань ударника. Задачею корисної моделі є створення конструкції з розширеними функціональними можливостями за рахунок регулювання частоти коливань віброзбудника. Поставлена задача вирішується тим, що віброзбудник виконаний у вигляді циліндричного корпусу, ударника, виконаного у вигляді поршня, який розділяє порожнину корпусу на камеру зворотного ходу, яку сполучено з напірним отвором, і камеру прямого ходу, яку сполучено зі зливним отвором, а в корпусі з боку камери зворотного ходу по осі корпусу виконано реверсивний клапан, згідно з корисною моделлю, з одного торця має монтажну кришку, а з іншого виконана кришка камери прямого ходу з отвором, в якому одним кінцем знаходиться ударник, причому камеру прямого ходу виконано між внутрішньою поверхнею корпусу, зовнішньою поверхнею ударника і внутрішньою поверхнею кришки глибиною L з діаметром D, в корпусі, в бік монтажної кришки на відстань L1, виконано заглиблення під ударник діаметром D1, причому в цьому заглибленні, з боку монтажної кришки, виконано виступ на відстань L2 і діаметром D2, причому D>D1>D2, в корпусі, під монтажною кришкою виконано проміжну камеру діаметром D3 і глибиною L3, зі сторони кришки, у боковій стінці корпусу виконано один навпроти одного напірний отвір та зливний отвір, причому зливний отвір має змогу сполучення з камерою прямого ходу, в боковій стінці корпусу товщиною b, з напірного отвору в бік монтажної кришки виконано напірний канал, з можливістю сполучення з проміжною камерою, а зі зливного отвору зливний канал, зі зворотним клапаном, який виконано з можливістю пропуску рідини зі зливного каналу до зливного отвору, в боковій стінці корпусу, з боку монтажної кришки в напірний канал виконано отвір з дроселем, який має можливість перекриття напірного каналу, ударник виконано у вигляді поршня, таким чином, що один його кінець знаходиться в отворі кришки і виконано діаметром d, a протилежний кінець ударника виконано діаметром D1, а в торці якого виконано впадину діаметром D4 на глибину L4, яка утворює камеру зворотного ходу, причому D1>D4>d, камера зворотного ходу має змогу сполучення з проміжною камерою за допомогою нагнітального каналу, розташованого на відстані L5 між віссю корпусу і центром нагнітального каналу, а за допомогою спускного каналу, розташованого на відстані L6 між віссю корпусу і центром спускного каналу - зі зливним каналом, з камери зворотного ходу в проміжну камеру по осі корпусу виконано отвір з реверсивним клапаном, який з боку проміжної камери виконано діаметром D5, товщиною b1 і з можливістю перекриття нагнітального каналу, а з боку камери зворотного ходу - діаметром D6, товщиною b1 і з можливістю перекриття спускного каналу, причому D3>D5>D6, a L3>b1, камера зворотного ходу має змогу сполучення з камерою прямого ходу через виконані по боках ударника зі сторони монтажної кришки отвори зниження тиску, які виконані діаметром D7 на відстані L7 від торця ударника з боку монтажної кришки до центру отвору зниження тиску, в камері прямого ходу між кришкою камери прямого ходу і ударником встановлено пружину. Для досягнення вказаного технічного результату, конструкція передбачає голчастий дросель, який перекриваючи напірний канал змінює подачу, тим самим отримується можливість змінювати частоту коливань. Корисна модель пояснюється кресленням. 1 UA 94096 U 5 10 15 20 25 30 35 40 45 50 55 Віброзбудник виконаний у вигляді циліндричного корпусу 1, який з одного торця має монтажну кришку 2, а з іншого виконана кришка 3 камери прямого ходу 4 з отвором, в якому одним кінцем знаходиться ударник 5, причому камеру прямого ходу 4 виконано між внутрішньою поверхнею корпусу 1, зовнішньою поверхнею ударника 5 і внутрішньою поверхнею кришки 3 глибиною L з діаметром D. В корпусі 1, в бік монтажної кришки 2 на відстань L1, виконано заглиблення під ударник 5 діаметром D1, причому в цьому заглибленні, з боку монтажної кришки 2, виконано виступ на відстань L2 і діаметром D2, причому D>D1>D2. В корпусі 1, під монтажною кришкою 2 виконано проміжну камеру 6 діаметром D3 і глибиною L3. Зі сторони кришки 3, у боковій стінці корпусу 1 виконано один навпроти одного напірний отвір 7 та зливний отвір 8, причому зливний отвір 8 має змогу сполучення з камерою прямого ходу 4. В боковій стінці корпусу 1 товщиною b, з напірного отвору 7 в бік монтажної кришки 2 виконано напірний канал 9, з можливістю сполучення з проміжною камерою 6, а зі зливного отвору 8 - зливний канал 10, зі зворотним клапаном 11. Зворотний клапан 11 виконано з можливістю пропуску рідини зі зливного каналу 10 до зливного отвору 8. В боковій стінці корпусу 1, з боку монтажної кришки 2 в напірний канал 9 виконано отвір з дроселем 12, який має можливість перекриття напірного каналу 9. Ударник 5 виконано у вигляді поршня, таким чином, що один його кінець знаходиться в отворі кришки 3 і виконано діаметром d. Протилежний кінець ударника 5 виконано діаметром D1, а в торці якого виконано впадину діаметром D4 на глибину L4, яка утворює камеру зворотного ходу 13, причому D1>D4>d. Камера зворотного ходу 13 має змогу сполучення з проміжною камерою 6 за допомогою нагнітального каналу 14, розташованого на відстані L6 між віссю корпусу 1і центром нагнітального каналу 14, а за допомогою спускного каналу 15, розташованого на відстані L6 між віссю корпусу 1і центром спускного каналу 15 - зі зливним каналом 10. З камери зворотного ходу 13 в проміжну камеру 6 по осі корпусу 1 виконано отвір з реверсивним клапаном 16. Реверсивний клапан 16 з боку проміжної камери 6 виконано діаметром D5, товщиною b1 і з можливістю перекриття нагнітального каналу 14, а з боку камери зворотного ходу 13 діаметром D6, товщиною b1 і з можливістю перекриття спускного каналу 15, причому D3>D5>D6, a L3>b1. Камера зворотного ходу 13 має змогу сполучення з камерою прямого ходу 4, через виконані по боках ударника 5 зі сторони монтажної кришки 2 отвори зниження тиску 17. Отвори зниження тиску 17 виконані діаметром D7 нa відстані L7 від торця ударника 5 з боку монтажної кришки 2 до центру отвору зниження тиску 17. В камері прямого ходу 4, між кришкою 3 і ударником 5 встановлено пружину 18. Віброзбудник працює наступним чином: Робоча рідина, під тиском подається до напірного отвору 7, з якого по напірному каналу 9, через голчастий дросель 12 потрапляє до проміжної камери 6. Реверсивний клапан 16 виконано з можливістю поперемінного перекриття нагнітального каналу 14 з боку проміжної камери 6 та спускного каналу 15 з боку камери зворотного ходу 13. Реверсивний клапан 16 знаходиться у вихідному положенні так, що нагнітальний канал 14 відкритий і пропускає робочу рідину з проміжної камери 6 до камери зворотного ходу 13. Рідина у камері зворотного ходу 13 штовхає ударник 5, переміщаючи його і стискуючи пружину 18. Рухаючись у крайнє нижнє положення, ударник 5 витискає робочу рідину з камери прямого ходу 4 в зливний отвір 8, при цьому зворотний клапан 11 закриває зливний канал 10. Коли ударник 5 переміститься в крайнє нижнє положення, робоча рідина з камери зворотного ходу 13 через отвори зниження тиску 17 витискається в камеру прямого ходу 4. При цьому тиск у камері зворотного ходу 13 зменшується. Реверсивний клапан 16 переміщується вздовж осі віброзбудника закриваючи нагнітальний канал 14 і відкриває спускний канал 15. Так як тиск у камері зворотного ходу 13 зменшився, пружина 18 повертає ударник 5 у вихідне положення. При цьому робоча рідина ударником 5 витискається з камери зворотного ходу 13 у відкритий спускний канал 15. Зі спускного каналу 15 рідина потрапляє до зливного отвору 8 через зливний канал 10 і відкритий зворотний клапан 11. Повернувшись у вихідне положення, ударник 5 впирається в реверсивний клапан 16, переміщуючи його у початкове положення. Реверсивний клапан 16 закриває спускний канал 15 і відкриває нагнітальний канал 14. Перекриваючи напірний канал 9 дроселем 12 та зменшуючи подачу, з'являється можливість змінювати частоту коливань ударника 5. При поверненні у вихідне положення цикл повторюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Віброзбудник, що виконаний у вигляді циліндричного корпусу, ударника, виконаного у вигляді поршня, який розділяє порожнину корпусу на камеру зворотного ходу, яку сполучено з напірним 2 UA 94096 U 5 10 15 20 25 30 отвором, і камеру прямого ходу, яку сполучено зі зливним отвором, а в корпусі з боку камери зворотного ходу по осі корпусу виконано реверсивний клапан, який відрізняється тим, що з одного торця має монтажну кришку, а з іншого виконана кришка камери прямого ходу з отвором, в якому одним кінцем знаходиться ударник, причому камеру прямого ходу виконано між внутрішньою поверхнею корпусу, зовнішньою поверхнею ударника і внутрішньою поверхнею кришки глибиною L з діаметром D, в корпусі, в бік монтажної кришки на відстань L1, виконано заглиблення під ударник діаметром D1, причому в цьому заглибленні, з боку монтажної кришки, виконано виступ на відстань L2 і діаметром D2, причому D>D1>D2, в корпусі, під монтажною кришкою виконано проміжну камеру діаметром D3 і глибиною L3, зі сторони кришки, у боковій стінці корпусу виконано один навпроти одного напірний отвір та зливний отвір, причому зливний отвір має змогу сполучення з камерою прямого ходу, в боковій стінці корпусу товщиною b, з напірного отвору в бік монтажної кришки виконано напірний канал, з можливістю сполучення з проміжною камерою, а зі зливного отвору - зливний канал, зі зворотним клапаном, який виконано з можливістю пропуску рідини зі зливного каналу до зливного отвору, в боковій стінці корпусу, з боку монтажної кришки в напірний канал виконано отвір з дроселем, який має можливість перекриття напірного каналу, ударник виконано у вигляді поршня, таким чином, що один його кінець знаходиться в отворі кришки і виконано діаметром d, a протилежний кінець ударника виконано діаметром D1, а в торці якого виконано впадину діаметром D4 на глибину L4, яка утворює камеру зворотного ходу, причому D1>D4>d, камера зворотного ходу має змогу сполучення з проміжною камерою за допомогою нагнітального каналу, розташованого на відстані L5 між віссю корпусу і центром нагнітального каналу, а за допомогою спускного каналу, розташованого на відстані L6 між віссю корпусу і центром спускного каналу, - зі зливним каналом, з камери зворотного ходу в проміжну камеру по осі корпусу виконано отвір з реверсивним клапаном, який з боку проміжної камери виконано діаметром D5, товщиною b1 і з можливістю перекриття нагнітального каналу, а з боку камери зворотного ходу - діаметром D6, товщиною b1 і з можливістю перекриття спускного каналу, причому D3>D5>D6, a L3>b1, камера зворотного ходу має змогу сполучення з камерою прямого ходу через виконані по боках ударника зі сторони монтажної кришки отвори зниження тиску, які виконані діаметром D7 на відстані L7 від торця ударника з боку монтажної кришки до центру отвору зниження тиску, в камері прямого ходу між кришкою камери прямого ходу і ударником встановлено пружину. 3 UA 94096 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
