Спосіб рентгенологічного дослідження ділянки надп’ятково-гомілкового суглоба

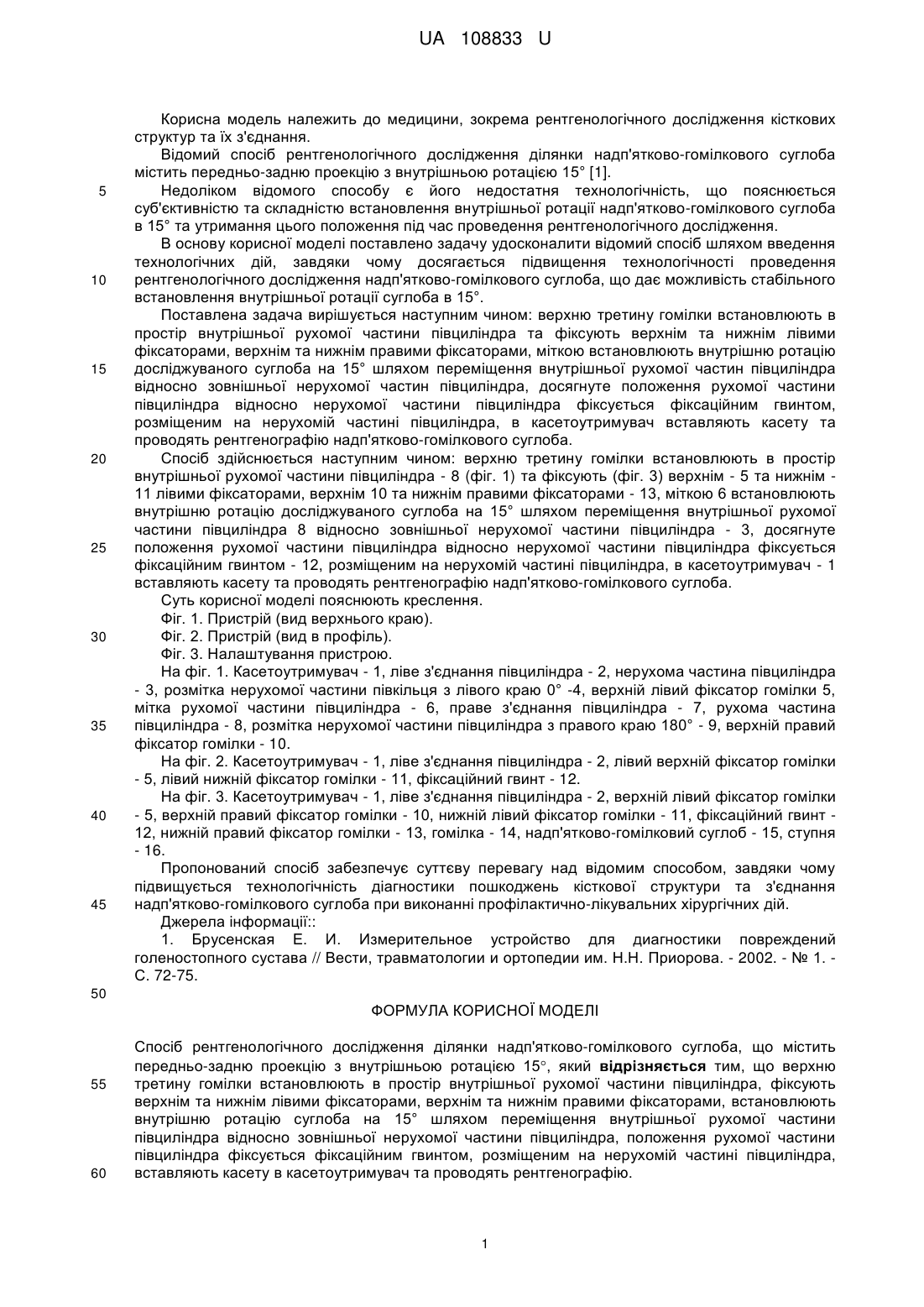

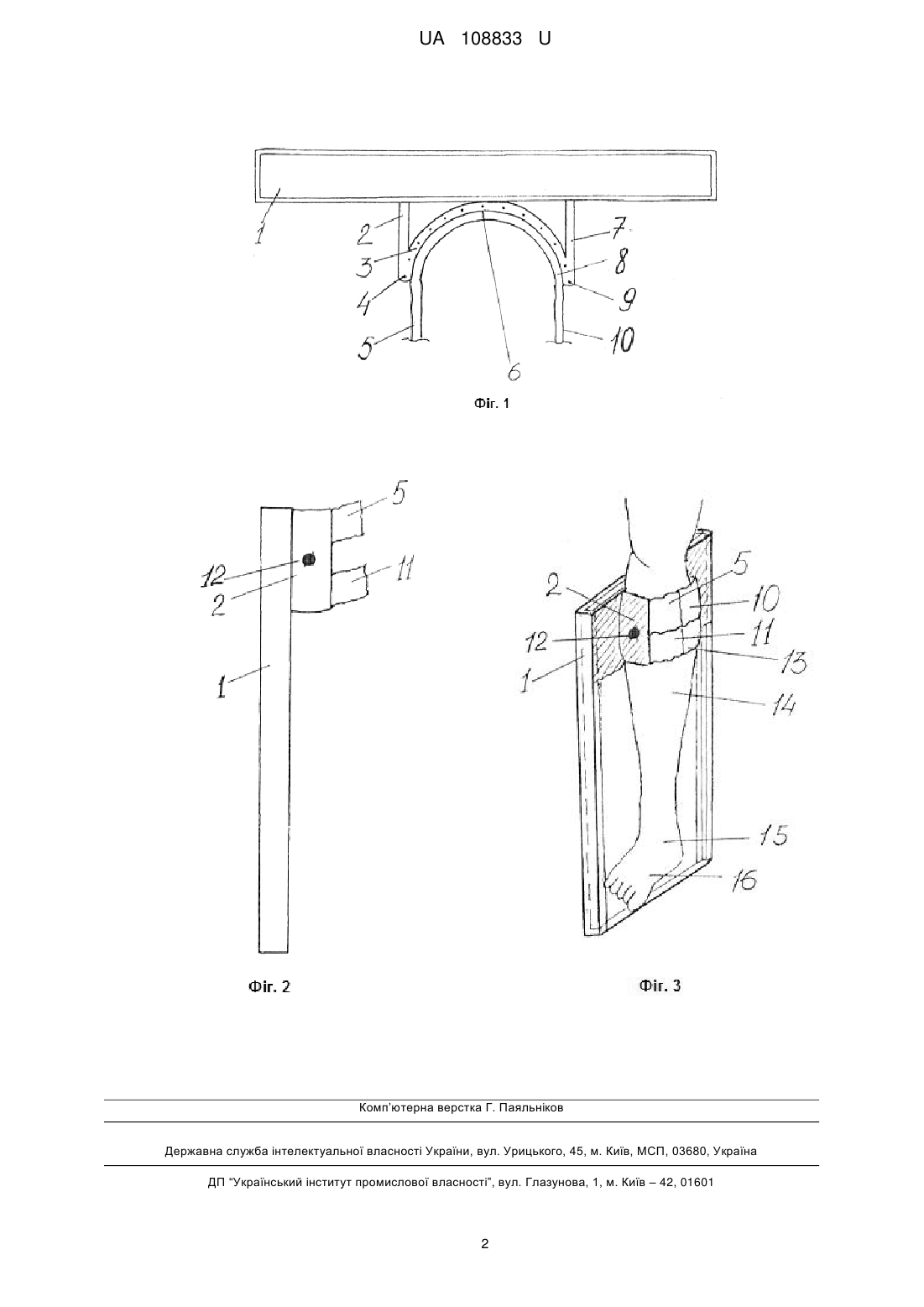

Реферат: Спосіб рентгенологічного дослідження ділянки надп'ятково-гомілкового суглоба містить передньо-задню проекцію з внутрішньою ротацією 15. Крім цього верхню третину гомілки встановлюють в простір внутрішньої рухомої частини півциліндра, фіксують верхнім та нижнім лівими фіксаторами, верхнім та нижнім правими фіксаторами, встановлюють внутрішню ротацію суглоба на 15° шляхом переміщення внутрішньої рухомої частини півциліндра відносно зовнішньої нерухомої частини півциліндра, положення рухомої частини півциліндра фіксується фіксаційним гвинтом, розміщеним на нерухомій частині півциліндра, вставляють касету в касетоутримувач та проводять рентгенографію. UA 108833 U (12) UA 108833 U UA 108833 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, зокрема рентгенологічного дослідження кісткових структур та їх з'єднання. Відомий спосіб рентгенологічного дослідження ділянки надп'ятково-гомілкового суглоба містить передньо-задню проекцію з внутрішньою ротацією 15° [1]. Недоліком відомого способу є його недостатня технологічність, що пояснюється суб'єктивністю та складністю встановлення внутрішньої ротації надп'ятково-гомілкового суглоба в 15° та утримання цього положення під час проведення рентгенологічного дослідження. В основу корисної моделі поставлено задачу удосконалити відомий спосіб шляхом введення технологічних дій, завдяки чому досягається підвищення технологічності проведення рентгенологічного дослідження надп'ятково-гомілкового суглоба, що дає можливість стабільного встановлення внутрішньої ротації суглоба в 15°. Поставлена задача вирішується наступним чином: верхню третину гомілки встановлюють в простір внутрішньої рухомої частини півциліндра та фіксують верхнім та нижнім лівими фіксаторами, верхнім та нижнім правими фіксаторами, міткою встановлюють внутрішню ротацію досліджуваного суглоба на 15° шляхом переміщення внутрішньої рухомої частин півциліндра відносно зовнішньої нерухомої частин півциліндра, досягнуте положення рухомої частини півциліндра відносно нерухомої частини півциліндра фіксується фіксаційним гвинтом, розміщеним на нерухомій частині півциліндра, в касетоутримувач вставляють касету та проводять рентгенографію надп'ятково-гомілкового суглоба. Спосіб здійснюється наступним чином: верхню третину гомілки встановлюють в простір внутрішньої рухомої частини півциліндра - 8 (фіг. 1) та фіксують (фіг. 3) верхнім - 5 та нижнім 11 лівими фіксаторами, верхнім 10 та нижнім правими фіксаторами - 13, міткою 6 встановлюють внутрішню ротацію досліджуваного суглоба на 15° шляхом переміщення внутрішньої рухомої частини півциліндра 8 відносно зовнішньої нерухомої частини півциліндра - 3, досягнуте положення рухомої частини півциліндра відносно нерухомої частини півциліндра фіксується фіксаційним гвинтом - 12, розміщеним на нерухомій частині півциліндра, в касетоутримувач - 1 вставляють касету та проводять рентгенографію надп'ятково-гомілкового суглоба. Суть корисної моделі пояснюють креслення. Фіг. 1. Пристрій (вид верхнього краю). Фіг. 2. Пристрій (вид в профіль). Фіг. 3. Налаштування пристрою. На фіг. 1. Касетоутримувач - 1, ліве з'єднання півциліндра - 2, нерухома частина півциліндра - 3, розмітка нерухомої частини півкільця з лівого краю 0° -4, верхній лівий фіксатор гомілки 5, мітка рухомої частини півциліндра - 6, праве з'єднання півциліндра - 7, рухома частина півциліндра - 8, розмітка нерухомої частини півциліндра з правого краю 180° - 9, верхній правий фіксатор гомілки - 10. На фіг. 2. Касетоутримувач - 1, ліве з'єднання півциліндра - 2, лівий верхній фіксатор гомілки - 5, лівий нижній фіксатор гомілки - 11, фіксаційний гвинт - 12. На фіг. 3. Касетоутримувач - 1, ліве з'єднання півциліндра - 2, верхній лівий фіксатор гомілки - 5, верхній правий фіксатор гомілки - 10, нижній лівий фіксатор гомілки - 11, фіксаційний гвинт 12, нижній правий фіксатор гомілки - 13, гомілка - 14, надп'ятково-гомілковий суглоб - 15, ступня - 16. Пропонований спосіб забезпечує суттєву перевагу над відомим способом, завдяки чому підвищується технологічність діагностики пошкоджень кісткової структури та з'єднання надп'ятково-гомілкового суглоба при виконанні профілактично-лікувальних хірургічних дій. Джерела інформації:: 1. Брусенская Е. И. Измерительное устройство для диагностики повреждений голеностопного сустава // Вести, травматологии и ортопедии им. Н.Н. Приорова. - 2002. - № 1. С. 72-75. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб рентгенологічного дослідження ділянки надп'ятково-гомілкового суглоба, що містить передньо-задню проекцію з внутрішньою ротацією 15, який відрізняється тим, що верхню третину гомілки встановлюють в простір внутрішньої рухомої частини півциліндра, фіксують верхнім та нижнім лівими фіксаторами, верхнім та нижнім правими фіксаторами, встановлюють внутрішню ротацію суглоба на 15° шляхом переміщення внутрішньої рухомої частини півциліндра відносно зовнішньої нерухомої частини півциліндра, положення рухомої частини півциліндра фіксується фіксаційним гвинтом, розміщеним на нерухомій частині півциліндра, вставляють касету в касетоутримувач та проводять рентгенографію. 1 UA 108833 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
