Пристрій для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів

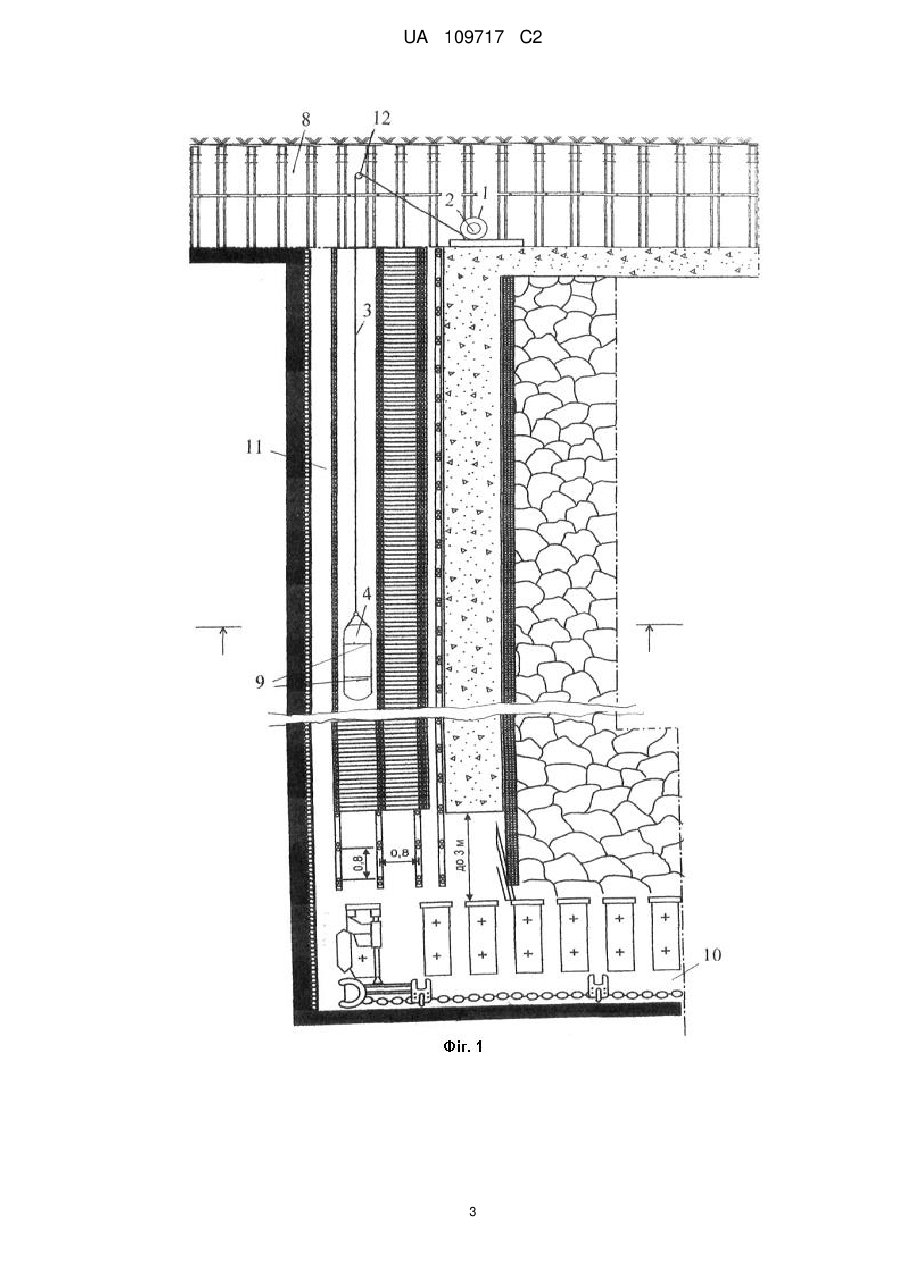

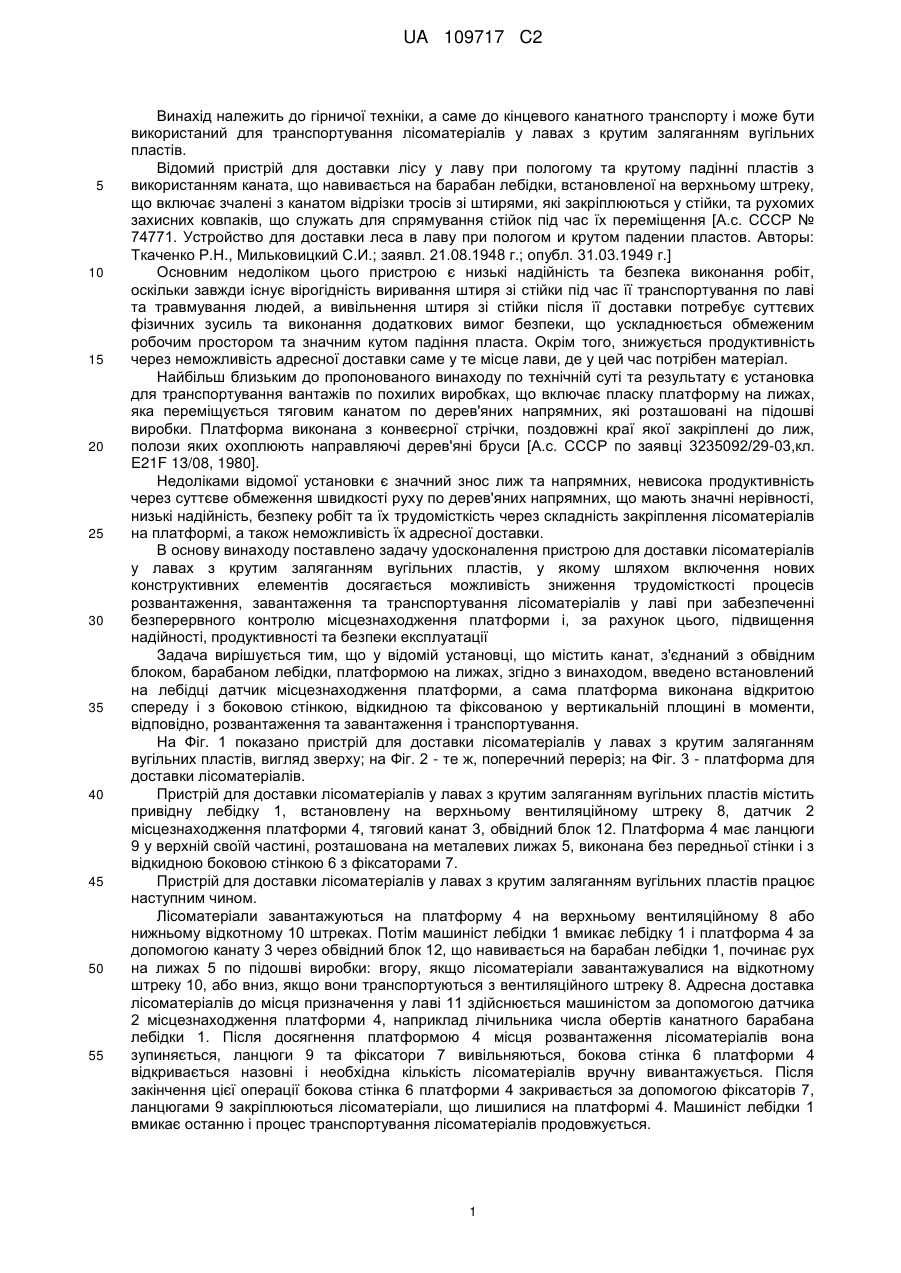

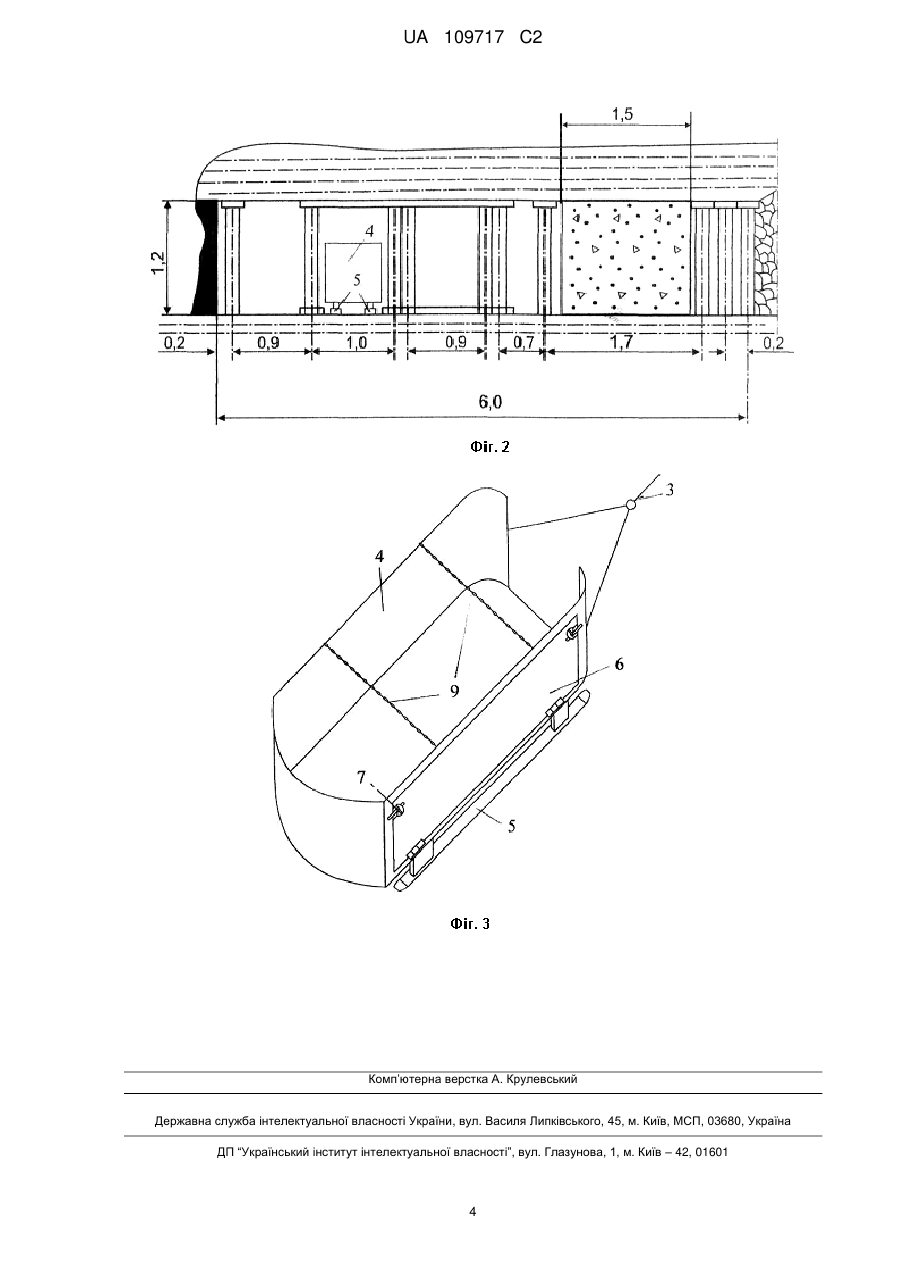

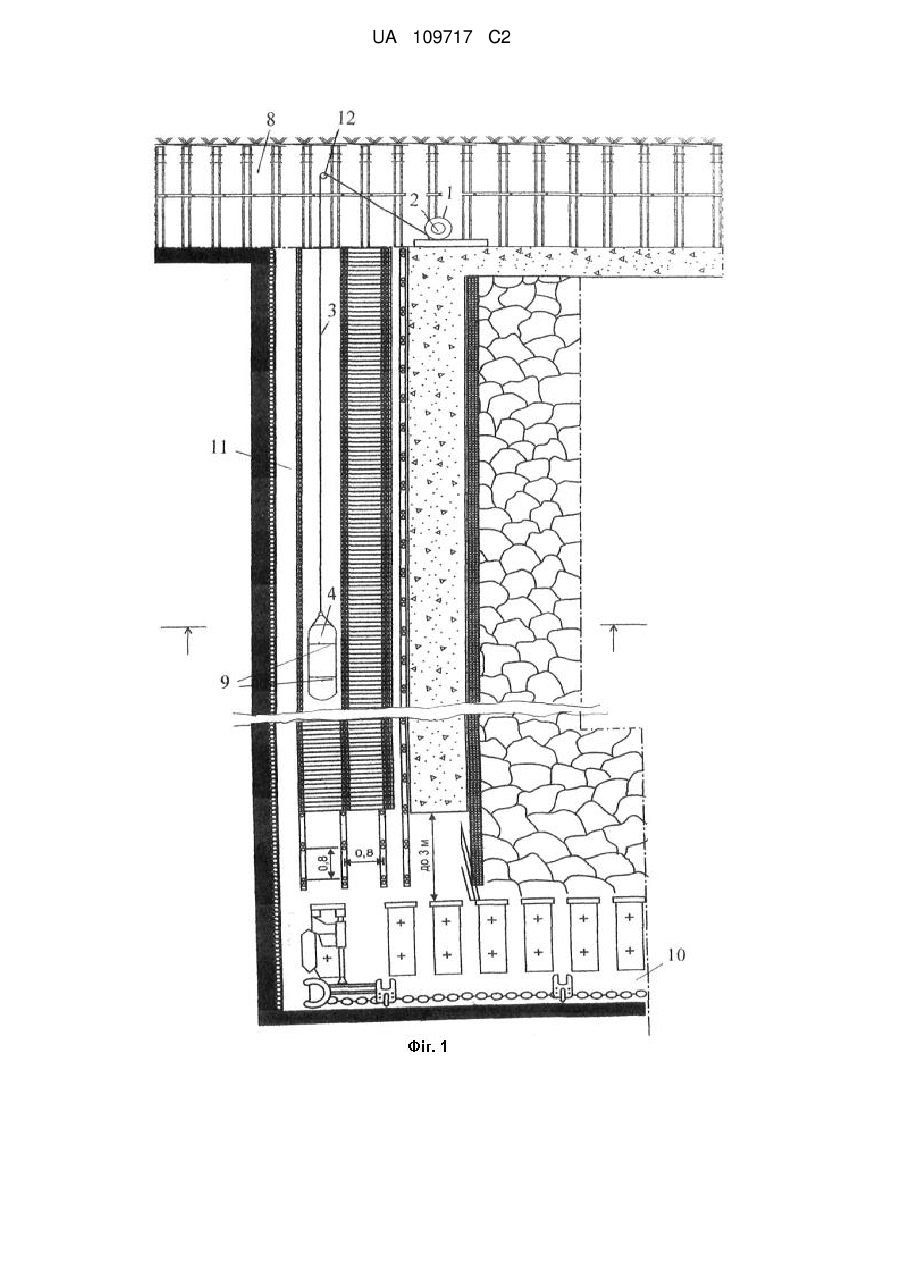

Реферат: Пристрій для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів містить канат, з'єднаний з обвідним блоком, барабаном лебідки, платформою на лижах. При цьому на лебідці встановлено датчик місцезнаходження платформи, а сама платформа виконана відкритою спереду і з боковою стінкою, відкидною та фіксованою у вертикальній площині в моменти, відповідно, розвантаження та завантаження і транспортування. Технічний результат: зниження трудомісткості процесів розвантаження, завантаження та транспортування лісоматеріалів у лаві при забезпеченні безперервного контролю місцезнаходження платформи і, за рахунок цього, підвищення надійності, продуктивності та безпеки експлуатації. UA 109717 C2 (12) UA 109717 C2 UA 109717 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до гірничої техніки, а саме до кінцевого канатного транспорту і може бути використаний для транспортування лісоматеріалів у лавах з крутим заляганням вугільних пластів. Відомий пристрій для доставки лісу у лаву при пологому та крутому падінні пластів з використанням каната, що навивається на барабан лебідки, встановленої на верхньому штреку, що включає зчалені з канатом відрізки тросів зі штирями, які закріплюються у стійки, та рухомих захисних ковпаків, що служать для спрямування стійок під час їх переміщення [А.с. СССР № 74771. Устройство для доставки леса в лаву при пологом и крутом падении пластов. Авторы: Ткаченко Р.Н., Мильковицкий С.И.; заявл. 21.08.1948 г.; опубл. 31.03.1949 г.] Основним недоліком цього пристрою є низькі надійність та безпека виконання робіт, оскільки завжди існує вірогідність виривання штиря зі стійки під час її транспортування по лаві та травмування людей, а вивільнення штиря зі стійки після її доставки потребує суттєвих фізичних зусиль та виконання додаткових вимог безпеки, що ускладнюється обмеженим робочим простором та значним кутом падіння пласта. Окрім того, знижується продуктивність через неможливість адресної доставки саме у те місце лави, де у цей час потрібен матеріал. Найбільш близьким до пропонованого винаходу по технічній суті та результату є установка для транспортування вантажів по похилих виробках, що включає пласку платформу на лижах, яка переміщується тяговим канатом по дерев'яних напрямних, які розташовані на підошві виробки. Платформа виконана з конвеєрної стрічки, поздовжні краї якої закріплені до лиж, полози яких охоплюють направляючі дерев'яні бруси [А.с. СССР по заявці 3235092/29-03,кл. E21F 13/08, 1980]. Недоліками відомої установки є значний знос лиж та напрямних, невисока продуктивність через суттєве обмеження швидкості руху по дерев'яних напрямних, що мають значні нерівності, низькі надійність, безпеку робіт та їх трудомісткість через складність закріплення лісоматеріалів на платформі, а також неможливість їх адресної доставки. В основу винаходу поставлено задачу удосконалення пристрою для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів, у якому шляхом включення нових конструктивних елементів досягається можливість зниження трудомісткості процесів розвантаження, завантаження та транспортування лісоматеріалів у лаві при забезпеченні безперервного контролю місцезнаходження платформи і, за рахунок цього, підвищення надійності, продуктивності та безпеки експлуатації Задача вирішується тим, що у відомій установці, що містить канат, з'єднаний з обвідним блоком, барабаном лебідки, платформою на лижах, згідно з винаходом, введено встановлений на лебідці датчик місцезнаходження платформи, а сама платформа виконана відкритою спереду і з боковою стінкою, відкидною та фіксованою у вертикальній площині в моменти, відповідно, розвантаження та завантаження і транспортування. На Фіг. 1 показано пристрій для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів, вигляд зверху; на Фіг. 2 - те ж, поперечний переріз; на Фіг. 3 - платформа для доставки лісоматеріалів. Пристрій для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів містить привідну лебідку 1, встановлену на верхньому вентиляційному штреку 8, датчик 2 місцезнаходження платформи 4, тяговий канат 3, обвідний блок 12. Платформа 4 має ланцюги 9 у верхній своїй частині, розташована на металевих лижах 5, виконана без передньої стінки і з відкидною боковою стінкою 6 з фіксаторами 7. Пристрій для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів працює наступним чином. Лісоматеріали завантажуються на платформу 4 на верхньому вентиляційному 8 або нижньому відкотному 10 штреках. Потім машиніст лебідки 1 вмикає лебідку 1 і платформа 4 за допомогою канату 3 через обвідний блок 12, що навивається на барабан лебідки 1, починає рух на лижах 5 по підошві виробки: вгору, якщо лісоматеріали завантажувалися на відкотному штреку 10, або вниз, якщо вони транспортуються з вентиляційного штреку 8. Адресна доставка лісоматеріалів до місця призначення у лаві 11 здійснюється машиністом за допомогою датчика 2 місцезнаходження платформи 4, наприклад лічильника числа обертів канатного барабана лебідки 1. Після досягнення платформою 4 місця розвантаження лісоматеріалів вона зупиняється, ланцюги 9 та фіксатори 7 вивільняються, бокова стінка 6 платформи 4 відкривається назовні і необхідна кількість лісоматеріалів вручну вивантажується. Після закінчення цієї операції бокова стінка 6 платформи 4 закривається за допомогою фіксаторів 7, ланцюгами 9 закріплюються лісоматеріали, що лишилися на платформі 4. Машиніст лебідки 1 вмикає останню і процес транспортування лісоматеріалів продовжується. 1 UA 109717 C2 5 Включення до конструкції пристрою для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів датчика місцезнаходження платформи дозволяє чітко позиціонувати останню у лаві та адресно доставляти лісоматеріали до місця призначення, що суттєво підвищує продуктивність установки та безпеку її експлуатації. Виконання платформи без передньої та з відкидною боковою стінками дозволяє суттєво знизити трудомісткість процесів завантаження та розвантаження лісоматеріалів на неї та підвищити безпеку робіт. ФОРМУЛА ВИНАХОДУ 10 15 Пристрій для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів, що містить канат, з'єднаний з обвідним блоком, барабаном лебідки, платформою на лижах, який відрізняється тим, що введено встановлений на лебідці датчик місцезнаходження платформи, а сама платформа виконана відкритою спереду і з боковою стінкою, відкидною та фіксованою у вертикальній площині в моменти, відповідно, розвантаження та завантаження і транспортування. 2 UA 109717 C2 3 UA 109717 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
