Станок для опоросу і утримання підсисних свиноматок

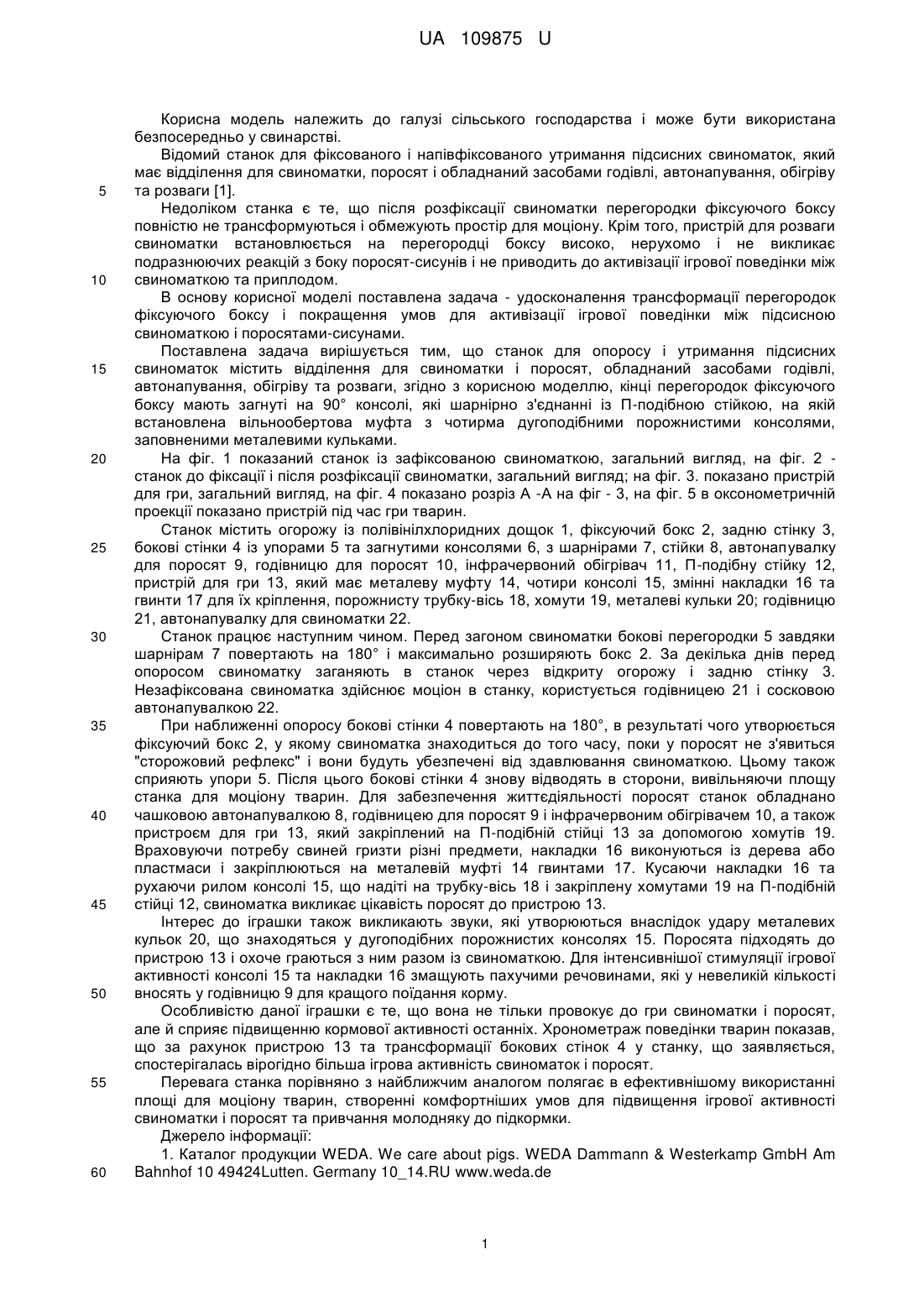

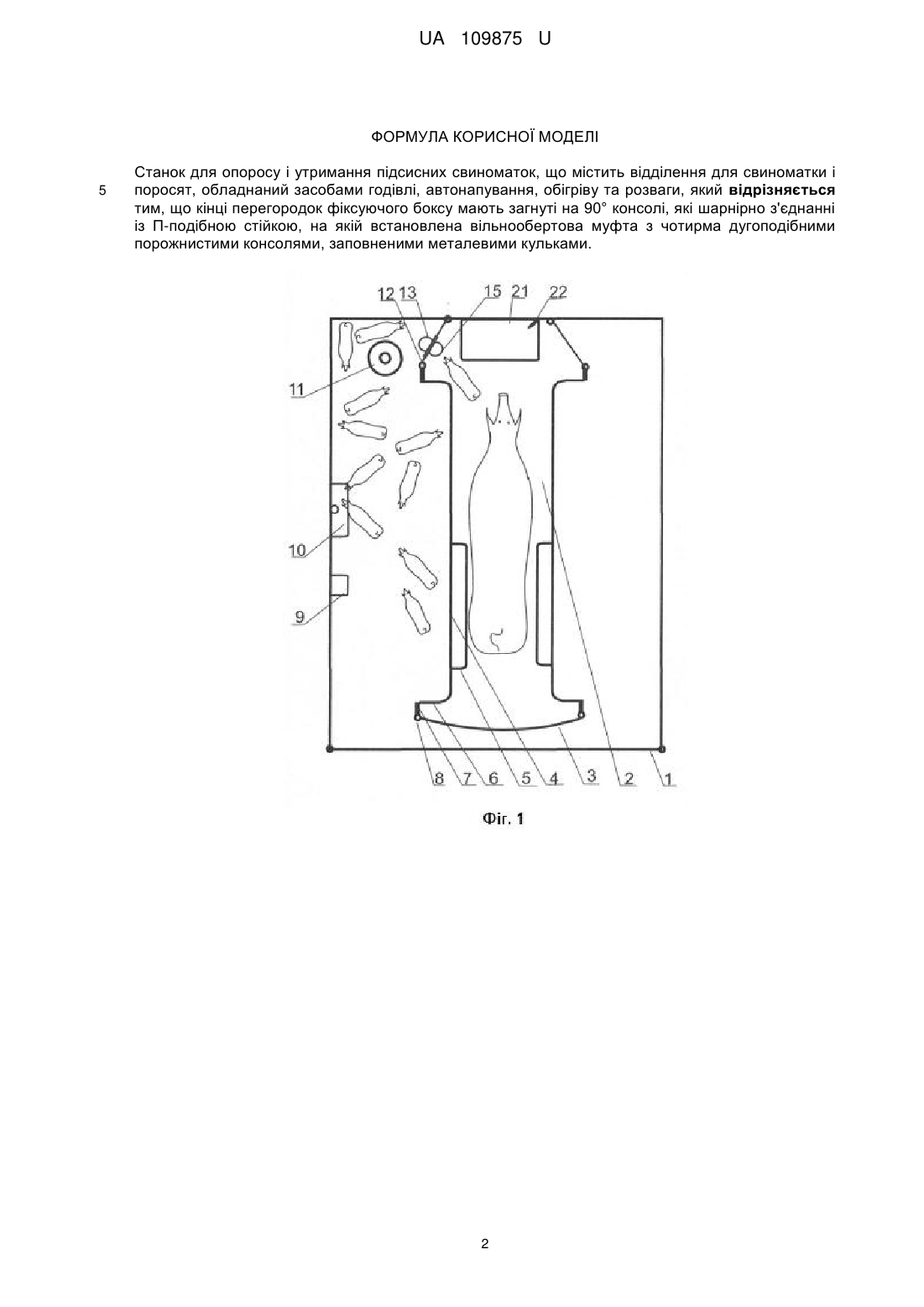

Реферат: Станок для опоросу і утримання підсисних свиноматок містить відділення для свиноматки і поросят, обладнаний засобами годівлі, автонапування, обігріву та розваги. Кінці перегородок фіксуючого боксу мають загнуті на 90° консолі, які шарнірно з'єднанні із П-подібною стійкою, на якій встановлена вільнообертова муфта з чотирма дугоподібними порожнистими консолями, заповненими металевими кульками. UA 109875 U (54) СТАНОК ДЛЯ ОПОРОСУ І УТРИМАННЯ ПІДСИСНИХ СВИНОМАТОК UA 109875 U UA 109875 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства і може бути використана безпосередньо у свинарстві. Відомий станок для фіксованого і напівфіксованого утримання підсисних свиноматок, який має відділення для свиноматки, поросят і обладнаний засобами годівлі, автонапування, обігріву та розваги [1]. Недоліком станка є те, що після розфіксації свиноматки перегородки фіксуючого боксу повністю не трансформуються і обмежують простір для моціону. Крім того, пристрій для розваги свиноматки встановлюється на перегородці боксу високо, нерухомо і не викликає подразнюючих реакцій з боку поросят-сисунів і не приводить до активізації ігрової поведінки між свиноматкою та приплодом. В основу корисної моделі поставлена задача - удосконалення трансформації перегородок фіксуючого боксу і покращення умов для активізації ігрової поведінки між підсисною свиноматкою і поросятами-сисунами. Поставлена задача вирішується тим, що станок для опоросу і утримання підсисних свиноматок містить відділення для свиноматки і поросят, обладнаний засобами годівлі, автонапування, обігріву та розваги, згідно з корисною моделлю, кінці перегородок фіксуючого боксу мають загнуті на 90° консолі, які шарнірно з'єднанні із П-подібною стійкою, на якій встановлена вільнообертова муфта з чотирма дугоподібними порожнистими консолями, заповненими металевими кульками. На фіг. 1 показаний станок із зафіксованою свиноматкою, загальний вигляд, на фіг. 2 станок до фіксації і після розфіксації свиноматки, загальний вигляд; на фіг. 3. показано пристрій для гри, загальний вигляд, на фіг. 4 показано розріз А -А на фіг - 3, на фіг. 5 в оксонометричній проекції показано пристрій під час гри тварин. Станок містить огорожу із полівінілхлоридних дощок 1, фіксуючий бокс 2, задню стінку 3, бокові стінки 4 із упорами 5 та загнутими консолями 6, з шарнірами 7, стійки 8, автонапувалку для поросят 9, годівницю для поросят 10, інфрачервоний обігрівач 11, П-подібну стійку 12, пристрій для гри 13, який має металеву муфту 14, чотири консолі 15, змінні накладки 16 та гвинти 17 для їх кріплення, порожнисту трубку-вісь 18, хомути 19, металеві кульки 20; годівницю 21, автонапувалку для свиноматки 22. Станок працює наступним чином. Перед загоном свиноматки бокові перегородки 5 завдяки шарнірам 7 повертають на 180° і максимально розширяють бокс 2. За декілька днів перед опоросом свиноматку заганяють в станок через відкриту огорожу і задню стінку 3. Незафіксована свиноматка здійснює моціон в станку, користується годівницею 21 і сосковою автонапувалкою 22. При наближенні опоросу бокові стінки 4 повертають на 180°, в результаті чого утворюється фіксуючий бокс 2, у якому свиноматка знаходиться до того часу, поки у поросят не з'явиться "сторожовий рефлекс" і вони будуть убезпечені від здавлювання свиноматкою. Цьому також сприяють упори 5. Після цього бокові стінки 4 знову відводять в сторони, вивільняючи площу станка для моціону тварин. Для забезпечення життєдіяльності поросят станок обладнано чашковою автонапувалкою 8, годівницею для поросят 9 і інфрачервоним обігрівачем 10, а також пристроєм для гри 13, який закріплений на П-подібній стійці 13 за допомогою хомутів 19. Враховуючи потребу свиней гризти різні предмети, накладки 16 виконуються із дерева або пластмаси і закріплюються на металевій муфті 14 гвинтами 17. Кусаючи накладки 16 та рухаючи рилом консолі 15, що надіті на трубку-вісь 18 і закріплену хомутами 19 на П-подібній стійці 12, свиноматка викликає цікавість поросят до пристрою 13. Інтерес до іграшки також викликають звуки, які утворюються внаслідок удару металевих кульок 20, що знаходяться у дугоподібних порожнистих консолях 15. Поросята підходять до пристрою 13 і охоче граються з ним разом із свиноматкою. Для інтенсивнішої стимуляції ігрової активності консолі 15 та накладки 16 змащують пахучими речовинами, які у невеликій кількості вносять у годівницю 9 для кращого поїдання корму. Особливістю даної іграшки є те, що вона не тільки провокує до гри свиноматки і поросят, але й сприяє підвищенню кормової активності останніх. Хронометраж поведінки тварин показав, що за рахунок пристрою 13 та трансформації бокових стінок 4 у станку, що заявляється, спостерігалась вірогідно більша ігрова активність свиноматок і поросят. Перевага станка порівняно з найближчим аналогом полягає в ефективнішому використанні площі для моціону тварин, створенні комфортніших умов для підвищення ігрової активності свиноматки і поросят та привчання молодняку до підкормки. Джерело інформації: 1. Каталог продукции WEDA. We care about pigs. WEDA Dammann & Westerkamp GmbH Am Bahnhof 10 49424Lutten. Germany 10_14.RU www.weda.de 1 UA 109875 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Станок для опоросу і утримання підсисних свиноматок, що містить відділення для свиноматки і поросят, обладнаний засобами годівлі, автонапування, обігріву та розваги, який відрізняється тим, що кінці перегородок фіксуючого боксу мають загнуті на 90° консолі, які шарнірно з'єднанні із П-подібною стійкою, на якій встановлена вільнообертова муфта з чотирма дугоподібними порожнистими консолями, заповненими металевими кульками. 2 UA 109875 U 3 UA 109875 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
