Індикатор універсальний

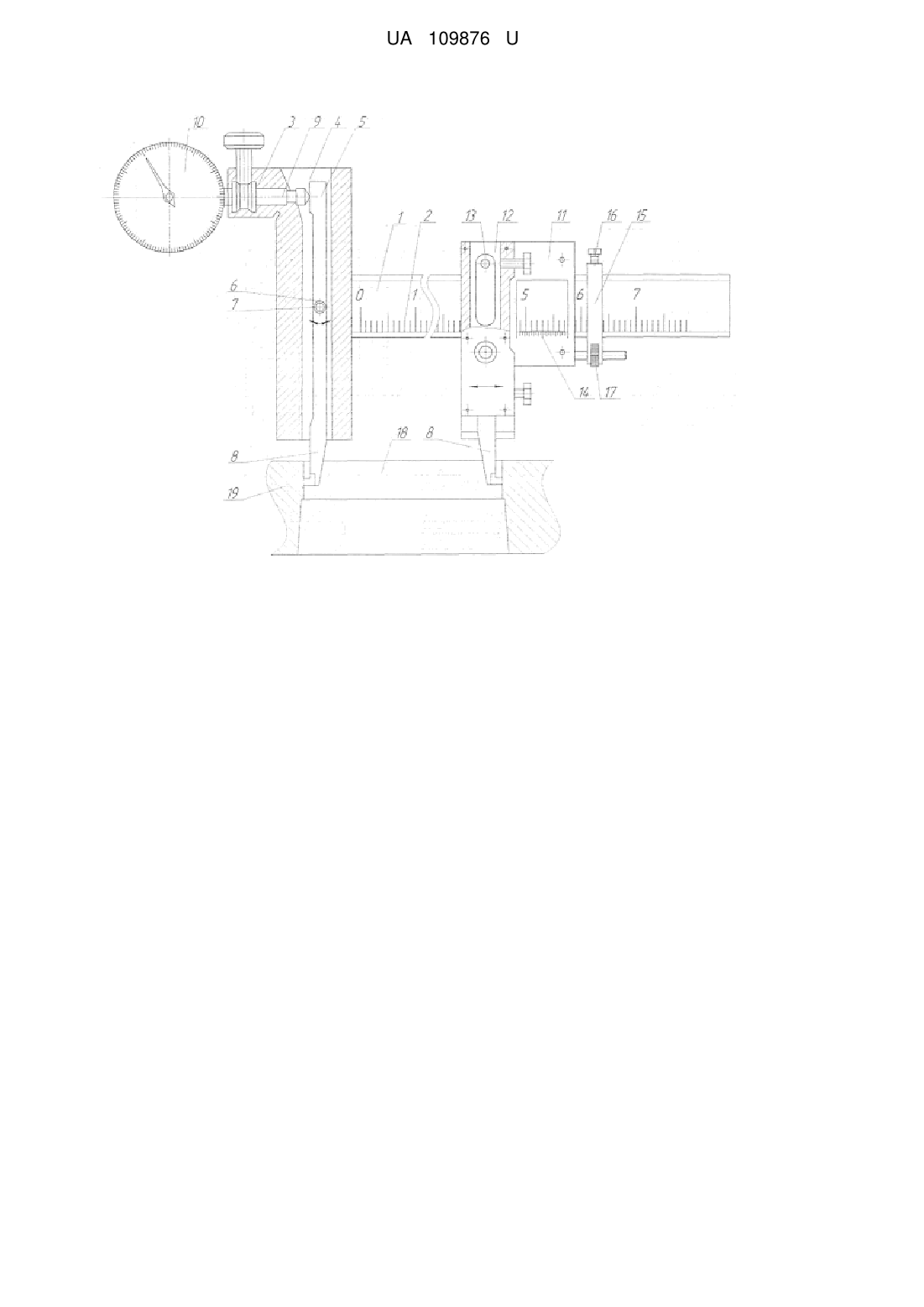

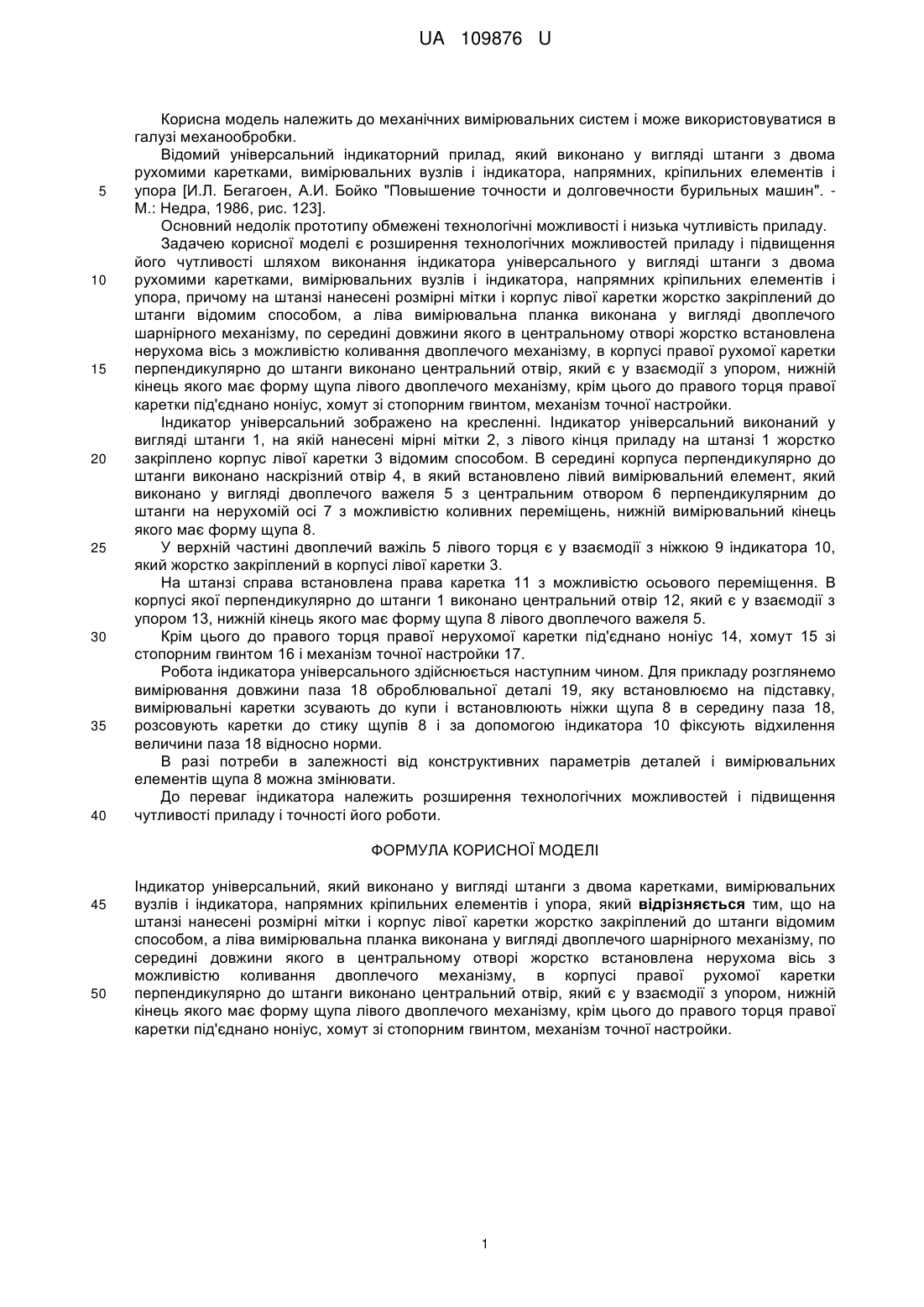

Реферат: Індикатор універсальний виконано у вигляді штанги з двома каретками, вимірювальних вузлів і індикатора, напрямних кріпильних елементів і упора. На штанзі нанесені розмірні мітки і корпус лівої каретки жорстко закріплений до штанги відомим способом, а ліва вимірювальна планка виконана у вигляді двоплечого шарнірного механізму, по середині довжини якого в центральному отворі жорстко встановлена нерухома вісь з можливістю коливання двоплечого механізму, в корпусі правої рухомої каретки перпендикулярно до штанги виконано центральний отвір, який є у взаємодії з упором, нижній кінець якого має форму щупа лівого двоплечого механізму, крім цього до правого торця правої каретки під'єднано ноніус, хомут зі стопорним гвинтом, механізм точної настройки. UA 109876 U (12) UA 109876 U UA 109876 U 5 10 15 20 25 30 35 40 Корисна модель належить до механічних вимірювальних систем і може використовуватися в галузі механообробки. Відомий універсальний індикаторний прилад, який виконано у вигляді штанги з двома рухомими каретками, вимірювальних вузлів і індикатора, напрямних, кріпильних елементів і упора [И.Л. Бегагоен, А.И. Бойко "Повышение точности и долговечности бурильных машин". М.: Недра, 1986, рис. 123]. Основний недолік прототипу обмежені технологічні можливості і низька чутливість приладу. Задачею корисної моделі є розширення технологічних можливостей приладу і підвищення його чутливості шляхом виконання індикатора універсального у вигляді штанги з двома рухомими каретками, вимірювальних вузлів і індикатора, напрямних кріпильних елементів і упора, причому на штанзі нанесені розмірні мітки і корпус лівої каретки жорстко закріплений до штанги відомим способом, а ліва вимірювальна планка виконана у вигляді двоплечого шарнірного механізму, по середині довжини якого в центральному отворі жорстко встановлена нерухома вісь з можливістю коливання двоплечого механізму, в корпусі правої рухомої каретки перпендикулярно до штанги виконано центральний отвір, який є у взаємодії з упором, нижній кінець якого має форму щупа лівого двоплечого механізму, крім цього до правого торця правої каретки під'єднано ноніус, хомут зі стопорним гвинтом, механізм точної настройки. Індикатор універсальний зображено на кресленні. Індикатор універсальний виконаний у вигляді штанги 1, на якій нанесені мірні мітки 2, з лівого кінця приладу на штанзі 1 жорстко закріплено корпус лівої каретки 3 відомим способом. В середині корпуса перпендикулярно до штанги виконано наскрізний отвір 4, в який встановлено лівий вимірювальний елемент, який виконано у вигляді двоплечого важеля 5 з центральним отвором 6 перпендикулярним до штанги на нерухомій осі 7 з можливістю коливних переміщень, нижній вимірювальний кінець якого має форму щупа 8. У верхній частині двоплечий важіль 5 лівого торця є у взаємодії з ніжкою 9 індикатора 10, який жорстко закріплений в корпусі лівої каретки 3. На штанзі справа встановлена права каретка 11 з можливістю осьового переміщення. В корпусі якої перпендикулярно до штанги 1 виконано центральний отвір 12, який є у взаємодії з упором 13, нижній кінець якого має форму щупа 8 лівого двоплечого важеля 5. Крім цього до правого торця правої нерухомої каретки під'єднано ноніус 14, хомут 15 зі стопорним гвинтом 16 і механізм точної настройки 17. Робота індикатора універсального здійснюється наступним чином. Для прикладу розглянемо вимірювання довжини паза 18 оброблювальної деталі 19, яку встановлюємо на підставку, вимірювальні каретки зсувають до купи і встановлюють ніжки щупа 8 в середину паза 18, розсовують каретки до стику щупів 8 і за допомогою індикатора 10 фіксують відхилення величини паза 18 відносно норми. В разі потреби в залежності від конструктивних параметрів деталей і вимірювальних елементів щупа 8 можна змінювати. До переваг індикатора належить розширення технологічних можливостей і підвищення чутливості приладу і точності його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Індикатор універсальний, який виконано у вигляді штанги з двома каретками, вимірювальних вузлів і індикатора, напрямних кріпильних елементів і упора, який відрізняється тим, що на штанзі нанесені розмірні мітки і корпус лівої каретки жорстко закріплений до штанги відомим способом, а ліва вимірювальна планка виконана у вигляді двоплечого шарнірного механізму, по середині довжини якого в центральному отворі жорстко встановлена нерухома вісь з можливістю коливання двоплечого механізму, в корпусі правої рухомої каретки перпендикулярно до штанги виконано центральний отвір, який є у взаємодії з упором, нижній кінець якого має форму щупа лівого двоплечого механізму, крім цього до правого торця правої каретки під'єднано ноніус, хомут зі стопорним гвинтом, механізм точної настройки. 1 UA 109876 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
