Регулятор подачі мінеральних добрив гравітаційним дозатором відцентрової машини

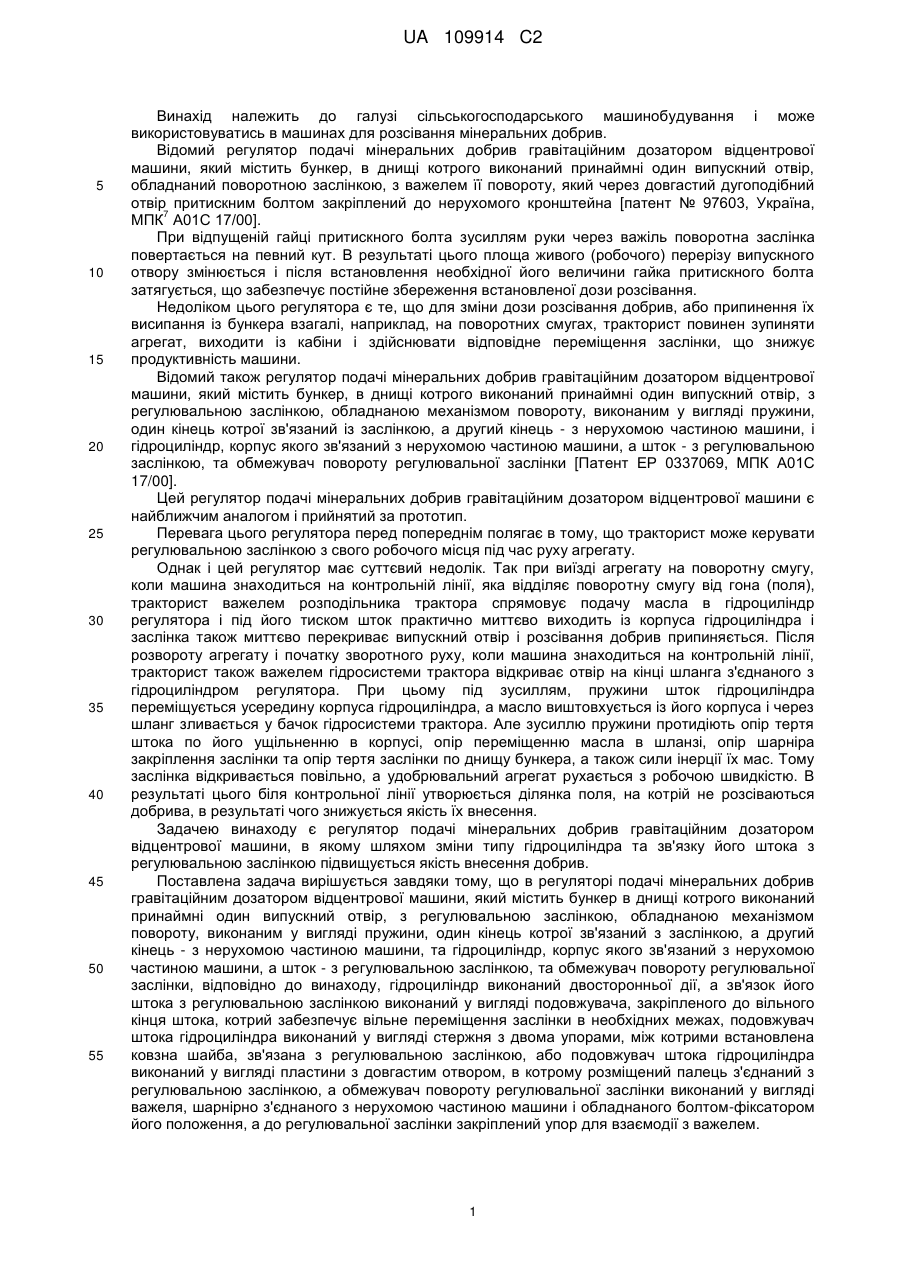

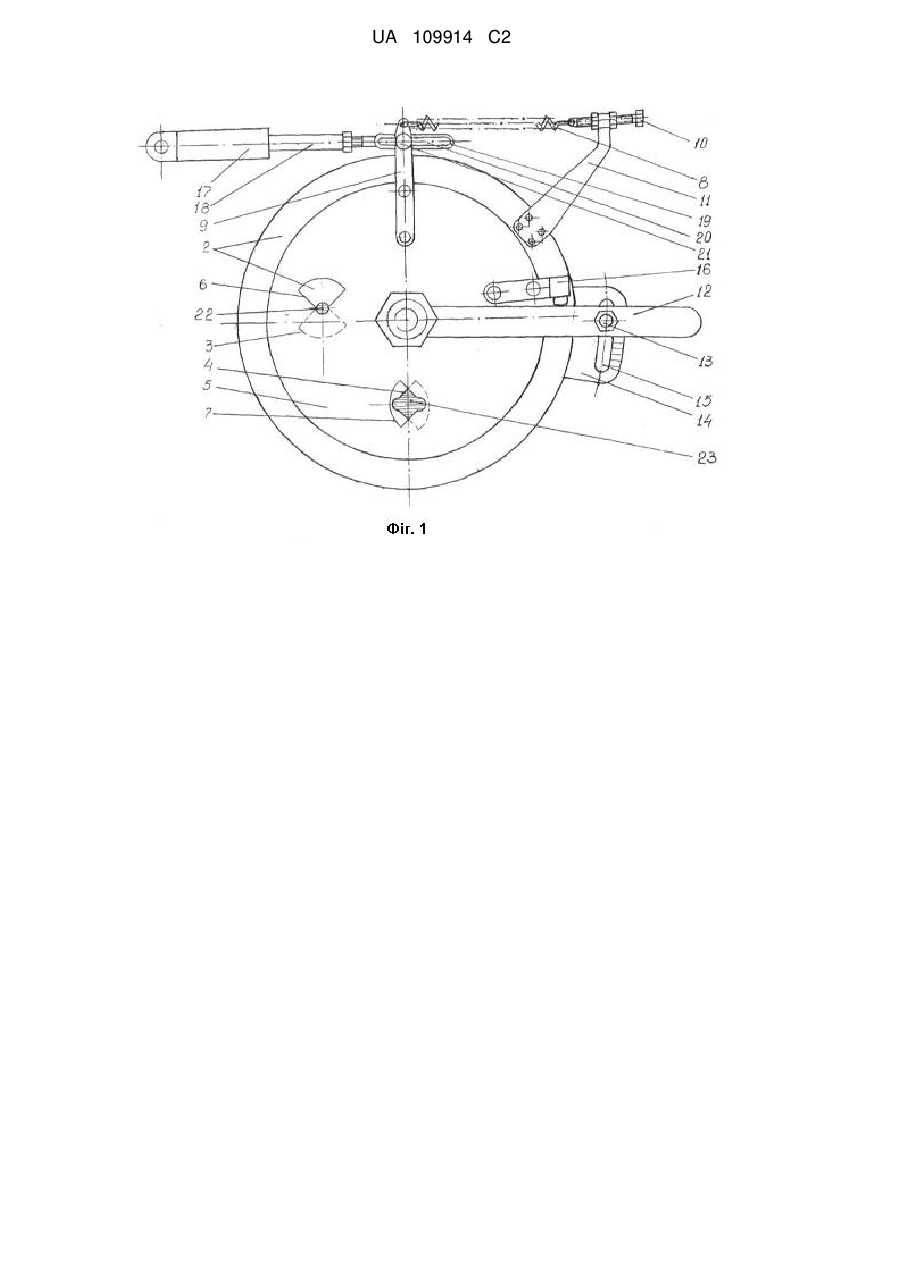

Реферат: Винахід належить до сільськогосподарського машинобудування. Заявлений регулятор подачі мінеральних добрив гравітаційним дозатором відцентрової машини містить бункер, в днищі котрого виконаний принаймні один випускний отвір з регулювальною заслінкою, обладнаною механізмом повороту, виконаним у вигляді пружини, один кінець котрої зв'язаний з заслінкою, а другий кінець - з нерухомою частиною машини, та гідроциліндр, корпус якого зв'язаний з нерухомою частиною машини, а шток - з регулювальною заслінкою, та обмежувач повороту регулювальної заслінки. Гідроциліндр з'єднаний з регулювальною заслінкою за допомогою подовжувача, закріпленого до вільного кінця штока. Застосування винаходу приводить до підвищення продуктивності відцентрової машини. UA 109914 C2 (12) UA 109914 C2 UA 109914 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі сільськогосподарського машинобудування і може використовуватись в машинах для розсівання мінеральних добрив. Відомий регулятор подачі мінеральних добрив гравітаційним дозатором відцентрової машини, який містить бункер, в днищі котрого виконаний принаймні один випускний отвір, обладнаний поворотною заслінкою, з важелем її повороту, який через довгастий дугоподібний отвір притискним болтом закріплений до нерухомого кронштейна [патент № 97603, Україна, 7 МПК А01С 17/00]. При відпущеній гайці притискного болта зусиллям руки через важіль поворотна заслінка повертається на певний кут. В результаті цього площа живого (робочого) перерізу випускного отвору змінюється і після встановлення необхідної його величини гайка притискного болта затягується, що забезпечує постійне збереження встановленої дози розсівання. Недоліком цього регулятора є те, що для зміни дози розсівання добрив, або припинення їх висипання із бункера взагалі, наприклад, на поворотних смугах, тракторист повинен зупиняти агрегат, виходити із кабіни і здійснювати відповідне переміщення заслінки, що знижує продуктивність машини. Відомий також регулятор подачі мінеральних добрив гравітаційним дозатором відцентрової машини, який містить бункер, в днищі котрого виконаний принаймні один випускний отвір, з регулювальною заслінкою, обладнаною механізмом повороту, виконаним у вигляді пружини, один кінець котрої зв'язаний із заслінкою, а другий кінець - з нерухомою частиною машини, і гідроциліндр, корпус якого зв'язаний з нерухомою частиною машини, а шток - з регулювальною заслінкою, та обмежувач повороту регулювальної заслінки [Патент ΕΡ 0337069, МПК А01С 17/00]. Цей регулятор подачі мінеральних добрив гравітаційним дозатором відцентрової машини є найближчим аналогом і прийнятий за прототип. Перевага цього регулятора перед попереднім полягає в тому, що тракторист може керувати регулювальною заслінкою з свого робочого місця під час руху агрегату. Однак і цей регулятор має суттєвий недолік. Так при виїзді агрегату на поворотну смугу, коли машина знаходиться на контрольній лінії, яка відділяє поворотну смугу від гона (поля), тракторист важелем розподільника трактора спрямовує подачу масла в гідроциліндр регулятора і під його тиском шток практично миттєво виходить із корпуса гідроциліндра і заслінка також миттєво перекриває випускний отвір і розсівання добрив припиняється. Після розвороту агрегату і початку зворотного руху, коли машина знаходиться на контрольній лінії, тракторист також важелем гідросистеми трактора відкриває отвір на кінці шланга з'єднаного з гідроциліндром регулятора. При цьому під зусиллям, пружини шток гідроциліндра переміщується усередину корпуса гідроциліндра, а масло виштовхується із його корпуса і через шланг зливається у бачок гідросистеми трактора. Але зусиллю пружини протидіють опір тертя штока по його ущільненню в корпусі, опір переміщенню масла в шланзі, опір шарніра закріплення заслінки та опір тертя заслінки по днищу бункера, а також сили інерції їх мас. Тому заслінка відкривається повільно, а удобрювальний агрегат рухається з робочою швидкістю. В результаті цього біля контрольної лінії утворюється ділянка поля, на котрій не розсіваються добрива, в результаті чого знижується якість їх внесення. Задачею винаходу є регулятор подачі мінеральних добрив гравітаційним дозатором відцентрової машини, в якому шляхом зміни типу гідроциліндра та зв'язку його штока з регулювальною заслінкою підвищується якість внесення добрив. Поставлена задача вирішується завдяки тому, що в регуляторі подачі мінеральних добрив гравітаційним дозатором відцентрової машини, який містить бункер в днищі котрого виконаний принаймні один випускний отвір, з регулювальною заслінкою, обладнаною механізмом повороту, виконаним у вигляді пружини, один кінець котрої зв'язаний з заслінкою, а другий кінець - з нерухомою частиною машини, та гідроциліндр, корпус якого зв'язаний з нерухомою частиною машини, а шток - з регулювальною заслінкою, та обмежувач повороту регулювальної заслінки, відповідно до винаходу, гідроциліндр виконаний двосторонньої дії, а зв'язок його штока з регулювальною заслінкою виконаний у вигляді подовжувача, закріпленого до вільного кінця штока, котрий забезпечує вільне переміщення заслінки в необхідних межах, подовжувач штока гідроциліндра виконаний у вигляді стержня з двома упорами, між котрими встановлена ковзна шайба, зв'язана з регулювальною заслінкою, або подовжувач штока гідроциліндра виконаний у вигляді пластини з довгастим отвором, в котрому розміщений палець з'єднаний з регулювальною заслінкою, а обмежувач повороту регулювальної заслінки виконаний у вигляді важеля, шарнірно з'єднаного з нерухомою частиною машини і обладнаного болтом-фіксатором його положення, а до регулювальної заслінки закріплений упор для взаємодії з важелем. 1 UA 109914 C2 5 10 15 20 25 30 35 40 45 50 55 60 Завдяки такому виконанню регулятора подачі мінеральних добрив гравітаційним дозатором відцентрової машини закривання випускного отвору в днищі бункера на поворотних смугах здійснюється наступним чином. Коли машина переміщується на контрольну лінію біля поворотної смуги, тракторист розподільником гідросистеми трактора спрямовує потік масла від гідросистеми у надпоршневу порожнину гідроциліндра, під тиском якого шток переміщується у корпус гідроциліндра і через подовжувач і палець, закріплений до регулювальної заслінки, провертає заслінку і перекриває випускний отвір, причому це здійснюється миттєво. Після закінчення розвороту агрегату на контрольній лінії тракторист таким же чином спрямовує потік масла у підпоршневу порожнину гідроциліндра. Під тиском масла шток гідроциліндра виходить із його корпуса і за рахунок довгастого отвору у його подовжувачі палець закріплений до регулювальної заслінки, звільняється від тиску подовжувача і під дією пружини регулювальна заслінка провертається до контакту її упора з важелем обмежувача повороту, тобто живий переріз випускного отвору встановлюється на задану величину для розсівання заданої дози добрив. Причому, завдяки тому, що на пружину не протидіють сила тертя штока гідроциліндра по ущільненню, сила тертя масла в маслопроводі на сили інерції їх мас, регулювальна заслінка відкривається практично миттєво і розсівання мінеральних добрив розпочинається там, де і закінчувалось, - на контрольній лінії. В результаті цього виключаються ділянки, де добрива не розсіваються, тобто підвищується якість внесення добрив. Приклад реалізації винаходу пояснюється кресленнями, де: фіг. 1 - регулятор подачі мінеральних добрив гравітаційним дозатором відцентрової машини; фіг. 2 - однодискова відцентрова машина з таким регулятором (вид збоку). Регулятор подачі мінеральних добрив гравітаційним дозатором відцентрової машини містить бункер 1 (фіг. 2), виконаний у вигляді комбінації зрізаної піраміди і прямокутного паралелепіпеда, причому менша основа цієї піраміди виконана з днищем 2 бункера 1. В днищі 2 однодискової відцентрової машини виконано два випускних отвори 3 і 4 лампоподібної форми, а в днищі 2 дводискової машини лише один такий отвір 3. Поворотна дозувальна заслінка 5 є спільною для випускних отворів 3 і 4. Вона виконана у формі круга та шарнірно закріплена до днища 2 і також виконана з двома дозувальними отворами 6 і 7, які по формі і розмірах еквівалентні до випускних отворів 3 і 4, але розміщені вони відносно цих отворів близько до їх дзеркального відображення. Дозувальна заслінка 5 обладнана пружиною 8 для її повороту в один бік (на фіг. 1 за годинниковою стрілкою) з пристроєм для обмеження цього повороту. Для цього один кінець пружини 8 через кронштейн 9 зв'язаний з заслінкою 5, а другий кінець через натяжний болт 10 і кронштейн 11 зв'язаний з днищем 2, або іншою нерухомою частиною машини. Пристрій для обмеження повороту заслінки 5 під дією пружини 8 виконаний у вигляді важеля 12, шарнірно зв'язаного з днищем 2 і закріпленого притискним болтом 13 до нерухомого кронштейна 14 через довгастий дугоподібний отвір 15 та упора 16, нерухомо закріпленого до регулювальної заслінки 5 і виконаного з можливістю взаємодії з важелем 12. Механізм для закриття випускних отворів 3 і 4 виконаний у вигляді гідроциліндра двосторонньої дії 16, корпус 17 якого зв'язаний з будь-якою нерухомою частиною машини 1, наприклад з її рамою 24, а шток 18 зв'язаний з заслінкою 5. Причому, щоб шток 18 не перешкоджав переміщенню заслінки 5 під дією пружини 8 при встановленні дози розсівання добрив, шток 18 обладнаний подовжувачем 19, який забезпечує вільне переміщення заслінки 5 під дією пружини 8 в необхідних межах. Для цього подовжувач 19 виконаний у вигляді стержня з двома упорами, між котрими встановлена ковзна шайба, зв'язана з заслінкою 5 (на кресленнях не показано), або подовжувач 19 виконаний у формі пластини, обладнаної довгастим отвором 20 (фіг. 1), через котрий проходить палець 21, який нерухомо через кронштейн 9 зв'язаний з заслінкою 5. Регулювання необхідної дози розсівання мінеральних добрив здійснюється шляхом повороту важеля 12 при відпущеному болті 13 вздовж дугоподібного отвору 15, орієнтуючись по шкалі на кронштейні 14. При цьому під дією пружини 8 заслінка 5 повертається на такий же кут, оскільки упор 16 постійно контактує з важелем 12, а довгастий отвір 20 у подовжувачі 19 цьому не перешкоджає. В результаті цього площі живих перерізів випускних отворів 3 і 4 змінюється від мінімальної, що має форму круга 22, до максимальної, що має форму квадрата, дві вершини котрого замінені півкругами (на фіг. 1 вони заштриховані). Регулятор подачі мінеральних добрив гравітаційним дозатором встановлений на однодисковій відцентровій машині (фіг. 2). Ця машина включає раму 24 зі скобою 25 для приєднання до неї дишла причепа для транспортування запасу добрив та пристроями 26 для з'єднання з навісною системою трактора. На рамі 24 закріплений бункер 1, виконаний у вигляді 2 UA 109914 C2 5 10 комбінації прямокутного паралелепіпеда та чотирикутної зрізаної піраміди, встановленої меншою основою донизу. Знизу бункер закритий днищем 2, в якому змонтовано регулятор подачі (фіг. 1), під котрим встановлений відцентровий апарат 27, обладнаний гідромотором 28 для приводу в обертальний рух. В бункері 1 над днищем 2 встановлена ворушилка 29, яка валом 30 з'єднана з гідромотором 28. Ворушилка 29 виконана у вигляді тримача 31, до якого закріплені пальці 32, спрямовані у бік випускних отворів 3. При роботі машини добрива, що знаходяться на днищі 2 бункера 1, перемішуються пальцями 32 ворушилки 29, і розпушені добрива висипаються через живі перерізи випускних отворів 3 і 4 на відцентровий апарат 27, яким розсіваються по поверхні поля. ФОРМУЛА ВИНАХОДУ 15 20 25 30 1. Регулятор подачі мінеральних добрив гравітаційним дозатором відцентрової машини, який містить бункер, в днищі котрого виконаний принаймні один випускний отвір з регулювальною заслінкою, обладнаною механізмом повороту, виконаним у вигляді пружини, один кінець котрої зв'язаний з заслінкою, а другий кінець - з нерухомою частиною машини, та гідроциліндр, корпус якого зв'язаний з нерухомою частиною машини, а шток - з регулювальною заслінкою, та обмежувач повороту регулювальної заслінки, який відрізняється тим, що гідроциліндр з'єднаний з регулювальною заслінкою за допомогою подовжувача, закріпленого до вільного кінця штока. 2. Регулятор подачі за п. 1, який відрізняється тим, що подовжувач штока гідроциліндра виконаний у вигляді стержня з двома упорами, між котрими встановлена ковзна шайба, зв'язана з регулювальною заслінкою. 3. Регулятор подачі за п. 1, який відрізняється тим, що подовжувач штока гідроциліндра виконаний у вигляді пластини з довгастим отвором, в котрому розміщений палець, з'єднаний з регулювальною заслінкою. 4. Регулятор подачі за п. 1, який відрізняється тим, що обмежувач повороту регулювальної заслінки виконаний у вигляді важеля, шарнірно з'єднаного з нерухомою частиною машини і обладнаного болтом-фіксатором його положення, а до регулювальної заслінки закріплений упор для взаємодії з важелем. 3 UA 109914 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
