Дозатор машини для внесення мінеральних добрив

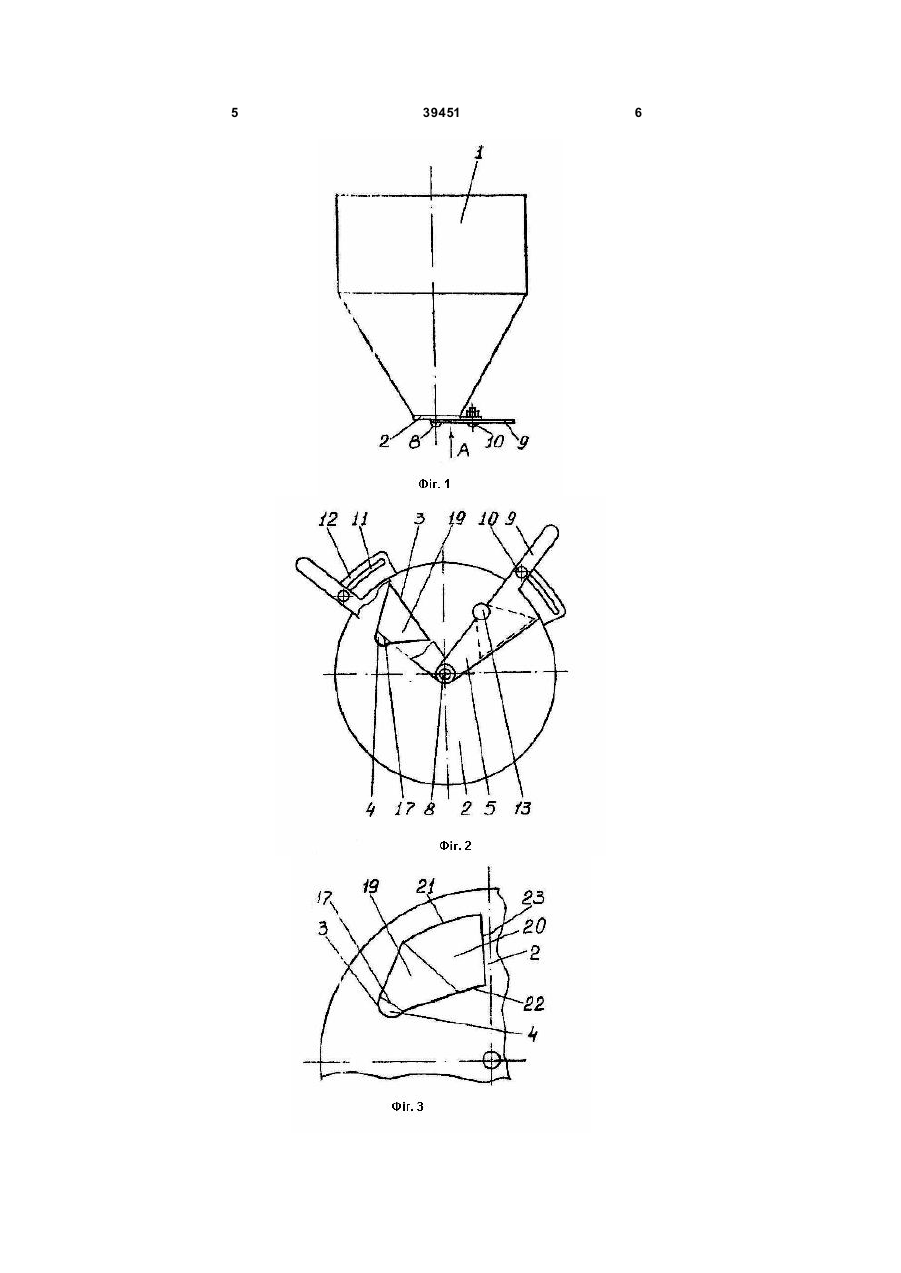

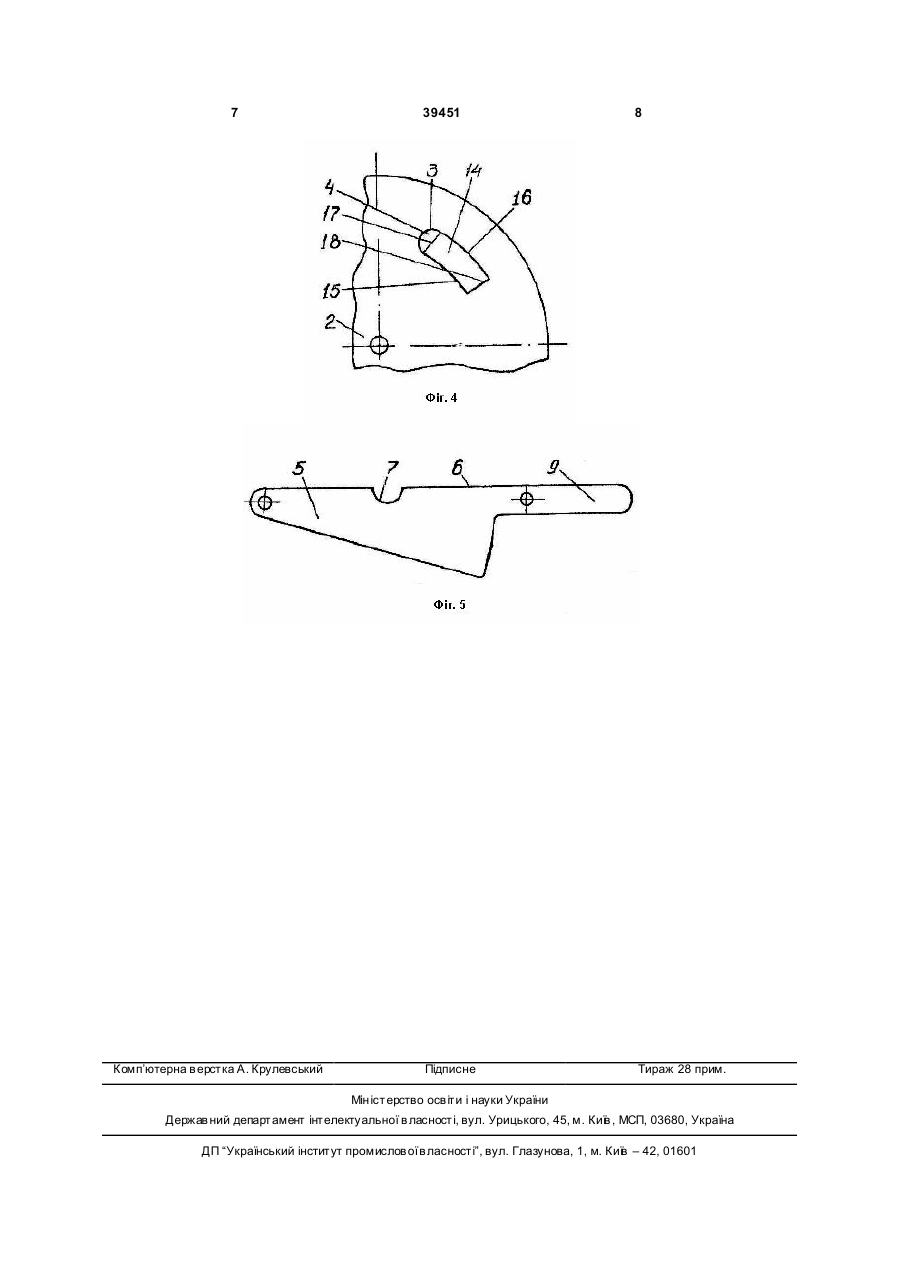

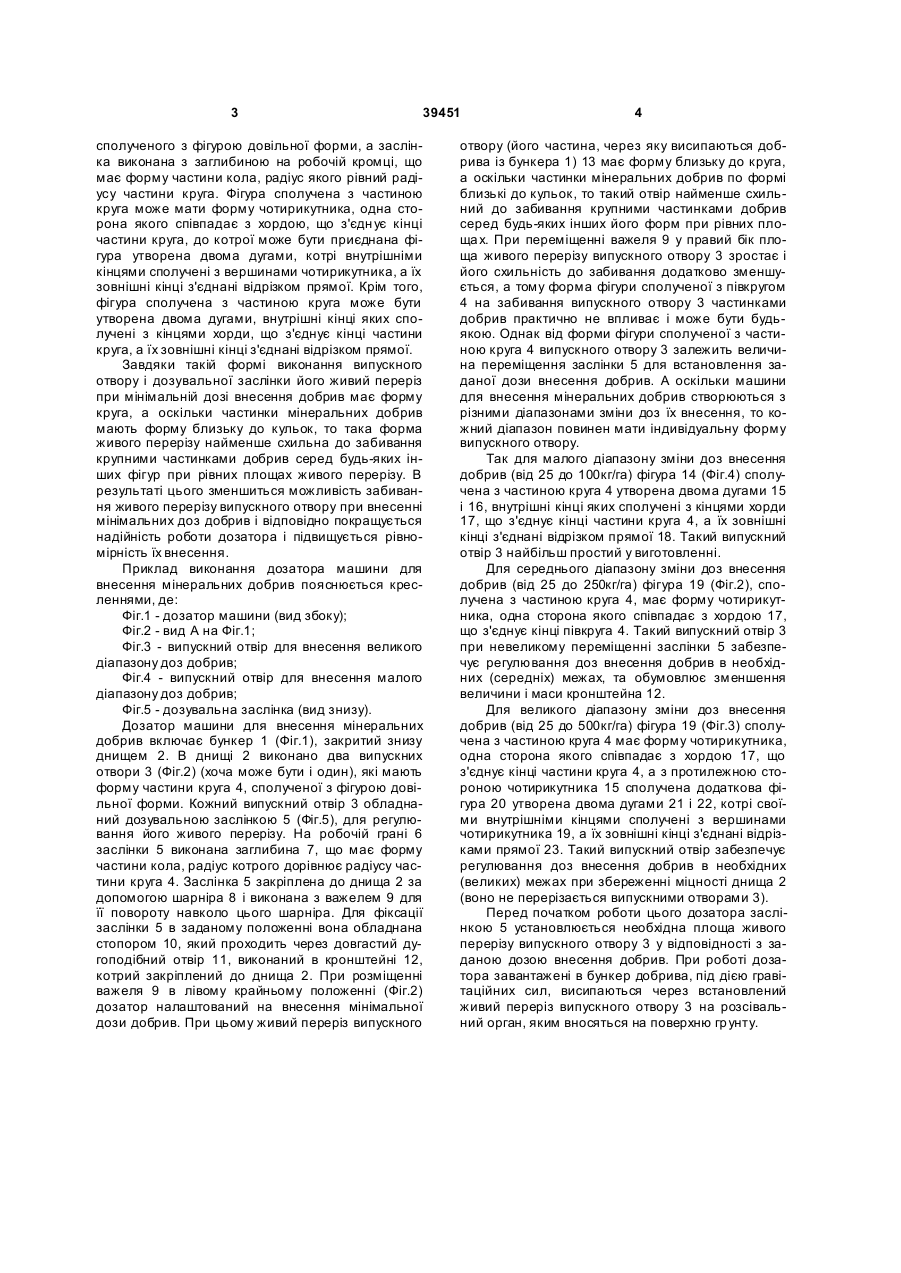

1. Дозатор машини для внесення мінеральних добрив, що включає бункер, в днищі якого виконаний принаймні один випускний отвір, обладнаний дозувальною заслінкою для регулювання його живого перерізу, який відрізняється тим, що випускний отвір має форму частини круга, сполученої з фігурою довільної форми, а заслінка виконана з заглибиною на робочій кромці, що має форму 3 39451 сполученого з фігурою довільної форми, а заслінка виконана з заглибиною на робочій кромці, що має форму частини кола, радіус якого рівний радіусу частини круга. Фігура сполучена з частиною круга може мати форму чотирикутника, одна сторона якого співпадає з хордою, що з'єдн ує кінці частини круга, до котрої може бути приєднана фігура утворена двома дугами, котрі внутрішніми кінцями сполучені з вершинами чотирикутника, а їх зовнішні кінці з'єднані відрізком прямої. Крім того, фігура сполучена з частиною круга може бути утворена двома дугами, внутрішні кінці яких сполучені з кінцями хорди, що з'єднує кінці частини круга, а їх зовнішні кінці з'єднані відрізком прямої. Завдяки такій формі виконання випускного отвору і дозувальної заслінки його живий переріз при мінімальній дозі внесення добрив має форму круга, а оскільки частинки мінеральних добрив мають форму близьку до кульок, то така форма живого перерізу найменше схильна до забивання крупними частинками добрив серед будь-яких інших фігур при рівних площах живого перерізу. В результаті цього зменшиться можливість забивання живого перерізу випускного отвору при внесенні мінімальних доз добрив і відповідно покращується надійність роботи дозатора і підвищується рівномірність їх внесення. Приклад виконання дозатора машини для внесення мінеральних добрив пояснюється кресленнями, де: Фіг.1 - дозатор машини (вид збоку); Фіг.2 - вид А на Фіг.1; Фіг.3 - випускний отвір для внесення великого діапазону доз добрив; Фіг.4 - випускний отвір для внесення малого діапазону доз добрив; Фіг.5 - дозувальна заслінка (вид знизу). Дозатор машини для внесення мінеральних добрив включає бункер 1 (Фіг.1), закритий знизу днищем 2. В днищі 2 виконано два випускних отвори 3 (Фіг.2) (хоча може бути і один), які мають форму частини круга 4, сполученої з фігурою довільної форми. Кожний випускний отвір 3 обладнаний дозувальною заслінкою 5 (Фіг.5), для регулювання його живого перерізу. На робочій грані 6 заслінки 5 виконана заглибина 7, що має форму частини кола, радіус котрого дорівнює радіусу частини круга 4. Заслінка 5 закріплена до днища 2 за допомогою шарніра 8 і виконана з важелем 9 для її повороту навколо цього шарніра. Для фіксації заслінки 5 в заданому положенні вона обладнана стопором 10, який проходить через довгастий дугоподібний отвір 11, виконаний в кронштейні 12, котрий закріплений до днища 2. При розміщенні важеля 9 в лівому крайньому положенні (Фіг.2) дозатор налаштований на внесення мінімальної дози добрив. При цьому живий переріз випускного 4 отвору (його частина, через яку висипаються добрива із бункера 1) 13 має форму близьку до круга, а оскільки частинки мінеральних добрив по формі близькі до кульок, то такий отвір найменше схильний до забивання крупними частинками добрив серед будь-яких інших його форм при рівних площа х. При переміщенні важеля 9 у правий бік площа живого перерізу випускного отвору 3 зростає і його схильність до забивання додатково зменшується, а тому форма фігури сполученої з півкругом 4 на забивання випускного отвору 3 частинками добрив практично не впливає і може бути будьякою. Однак від форми фігури сполученої з частиною круга 4 випускного отвору 3 залежить величина переміщення заслінки 5 для встановлення заданої дози внесення добрив. А оскільки машини для внесення мінеральних добрив створюються з різними діапазонами зміни доз їх внесення, то кожний діапазон повинен мати індивідуальну форму випускного отвору. Так для малого діапазону зміни доз внесення добрив (від 25 до 100кг/га) фігура 14 (Фіг.4) сполучена з частиною круга 4 утворена двома дугами 15 і 16, внутрішні кінці яких сполучені з кінцями хорди 17, що з'єднує кінці частини круга 4, а їх зовнішні кінці з'єднані відрізком прямої 18. Такий випускний отвір 3 найбільш простий у виготовленні. Для середнього діапазону зміни доз внесення добрив (від 25 до 250кг/га) фігура 19 (Фіг.2), сполучена з частиною круга 4, має форму чотирикутника, одна сторона якого співпадає з хордою 17, що з'єднує кінці півкруга 4. Такий випускний отвір 3 при невеликому переміщенні заслінки 5 забезпечує регулювання доз внесення добрив в необхідних (середніх) межах, та обумовлює зменшення величини і маси кронштейна 12. Для великого діапазону зміни доз внесення добрив (від 25 до 500кг/га) фігура 19 (Фіг.3) сполучена з частиною круга 4 має форму чотирикутника, одна сторона якого співпадає з хордою 17, що з'єднує кінці частини круга 4, а з протилежною стороною чотирикутника 15 сполучена додаткова фігура 20 утворена двома дугами 21 і 22, котрі своїми внутрішніми кінцями сполучені з вершинами чотирикутника 19, а їх зовнішні кінці з'єднані відрізками прямої 23. Такий випускний отвір забезпечує регулювання доз внесення добрив в необхідних (великих) межах при збереженні міцності днища 2 (воно не перерізається випускними отворами 3). Перед початком роботи цього дозатора заслінкою 5 установлюється необхідна площа живого перерізу випускного отвору 3 у відповідності з заданою дозою внесення добрив. При роботі дозатора завантажені в бункер добрива, під дією гравітаційних сил, висипаються через встановлений живий переріз випускного отвору 3 на розсівальний орган, яким вносяться на поверхню гр унту. 5 39451 6 7 Комп’ютерна в ерстка А. Крулевський 39451 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
