Тренажер для спини

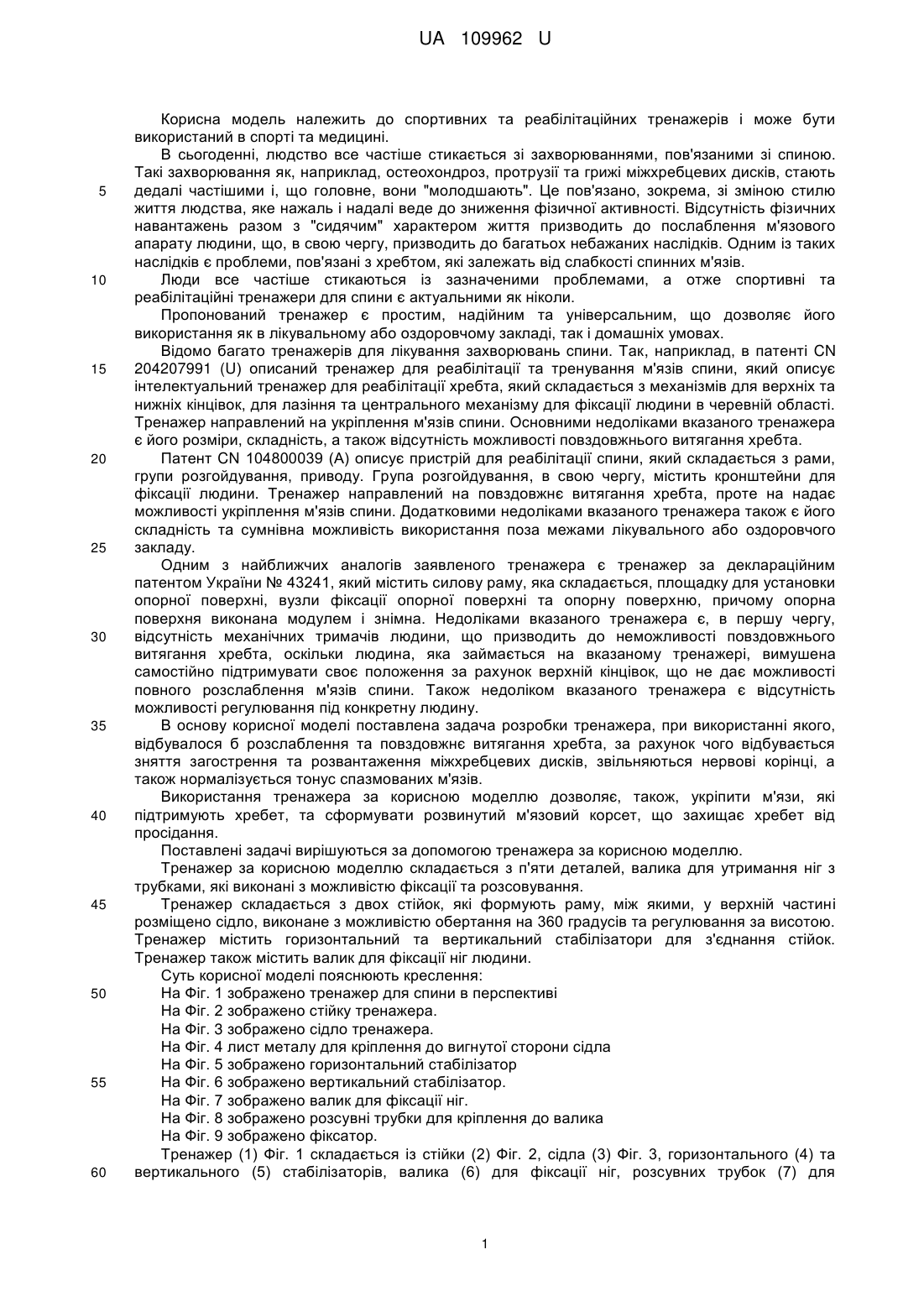

Реферат: Тренажер для спини містить стійки, які з'єднані між собою, між якими у верхній частині розміщене сідло. Додатково містить валик для фіксації ніг, а сідло виконане з можливістю обертання на 360 градусів. UA 109962 U (12) UA 109962 U UA 109962 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спортивних та реабілітаційних тренажерів і може бути використаний в спорті та медицині. В сьогоденні, людство все частіше стикається зі захворюваннями, пов'язаними зі спиною. Такі захворювання як, наприклад, остеохондроз, протрузії та грижі міжхребцевих дисків, стають дедалі частішими і, що головне, вони "молодшають". Це пов'язано, зокрема, зі зміною стилю життя людства, яке нажаль і надалі веде до зниження фізичної активності. Відсутність фізичних навантажень разом з "сидячим" характером життя призводить до послаблення м'язового апарату людини, що, в свою чергу, призводить до багатьох небажаних наслідків. Одним із таких наслідків є проблеми, пов'язані з хребтом, які залежать від слабкості спинних м'язів. Люди все частіше стикаються із зазначеними проблемами, а отже спортивні та реабілітаційні тренажери для спини є актуальними як ніколи. Пропонований тренажер є простим, надійним та універсальним, що дозволяє його використання як в лікувальному або оздоровчому закладі, так і домашніх умовах. Відомо багато тренажерів для лікування захворювань спини. Так, наприклад, в патенті CN 204207991 (U) описаний тренажер для реабілітації та тренування м'язів спини, який описує інтелектуальний тренажер для реабілітації хребта, який складається з механізмів для верхніх та нижніх кінцівок, для лазіння та центрального механізму для фіксації людини в черевній області. Тренажер направлений на укріплення м'язів спини. Основними недоліками вказаного тренажера є його розміри, складність, а також відсутність можливості повздовжнього витягання хребта. Патент CN 104800039 (А) описує пристрій для реабілітації спини, який складається з рами, групи розгойдування, приводу. Група розгойдування, в свою чергу, містить кронштейни для фіксації людини. Тренажер направлений на повздовжнє витягання хребта, проте на надає можливості укріплення м'язів спини. Додатковими недоліками вказаного тренажера також є його складність та сумнівна можливість використання поза межами лікувального або оздоровчого закладу. Одним з найближчих аналогів заявленого тренажера є тренажер за деклараційним патентом України № 43241, який містить силову раму, яка складається, площадку для установки опорної поверхні, вузли фіксації опорної поверхні та опорну поверхню, причому опорна поверхня виконана модулем і знімна. Недоліками вказаного тренажера є, в першу чергу, відсутність механічних тримачів людини, що призводить до неможливості повздовжнього витягання хребта, оскільки людина, яка займається на вказаному тренажері, вимушена самостійно підтримувати своє положення за рахунок верхній кінцівок, що не дає можливості повного розслаблення м'язів спини. Також недоліком вказаного тренажера є відсутність можливості регулювання під конкретну людину. В основу корисної моделі поставлена задача розробки тренажера, при використанні якого, відбувалося б розслаблення та повздовжнє витягання хребта, за рахунок чого відбувається зняття загострення та розвантаження міжхребцевих дисків, звільняються нервові корінці, а також нормалізується тонус спазмованих м'язів. Використання тренажера за корисною моделлю дозволяє, також, укріпити м'язи, які підтримують хребет, та сформувати розвинутий м'язовий корсет, що захищає хребет від просідання. Поставлені задачі вирішуються за допомогою тренажера за корисною моделлю. Тренажер за корисною моделлю складається з п'яти деталей, валика для утримання ніг з трубками, які виконані з можливістю фіксації та розсовування. Тренажер складається з двох стійок, які формують раму, між якими, у верхній частині розміщено сідло, виконане з можливістю обертання на 360 градусів та регулювання за висотою. Тренажер містить горизонтальний та вертикальний стабілізатори для з'єднання стійок. Тренажер також містить валик для фіксації ніг людини. Суть корисної моделі пояснюють креслення: На Фіг. 1 зображено тренажер для спини в перспективі На Фіг. 2 зображено стійку тренажера. На Фіг. 3 зображено сідло тренажера. На Фіг. 4 лист металу для кріплення до вигнутої сторони сідла На Фіг. 5 зображено горизонтальний стабілізатор На Фіг. 6 зображено вертикальний стабілізатор. На Фіг. 7 зображено валик для фіксації ніг. На Фіг. 8 зображено розсувні трубки для кріплення до валика На Фіг. 9 зображено фіксатор. Тренажер (1) Фіг. 1 складається із стійки (2) Фіг. 2, сідла (3) Фіг. 3, горизонтального (4) та вертикального (5) стабілізаторів, валика (6) для фіксації ніг, розсувних трубок (7) для 1 UA 109962 U 5 10 15 20 25 закріплення на них валика (6) та фіксатора (8) для кріплення розсувних трубок. Стійка (2) виконана з профільних труб різних розмірів. У верхній частині стійки (2) до профільних труб приварена пластина з напрямним прорізом, призначеним для зміни висоти сідла (3). До стійки (2) прикріплено кронштейн (9) з отвором (10) для кріплення розсувних трубок (7), на яких закріплений валик (6). Отвір (10) слугує для фіксації сідла (3) в необхідному положенні. Отвори (11) слугують для кріплення упорних ручок на зручній висоті. Отвори (12), призначені для кріплення вертикального стабілізатора (4), а отвори (13) - для горизонтального (5). В стійку (2), знизу, вкручуються ніжки з можливістю регулювання. Сідло (3), зображене на Фіг. 3, виготовлене з профільної труби (14). На вигнуту сторону сідла (3) приварено лист металу (15) Фіг. 4, до якого приварена труба (16), всередині якої на запресованих підшипниках закріплено трубку (17) меншого діаметра, що дозволяє сідлу (3) обертатись на 360 градусів. В краї вказаної трубки вварені шпильки з різьбою для кріплення сідла до стійок гайками та упорні шайби. Геометрична форма сідла розрахована таким чином, щоб надати можливість повністю лягти на нього передньою частиною тіла. Зображені на Фіг. 5 та Фіг. 6 вертикальний (4) та горизонтальний (5) стабілізатори, відповідно, виконані з профільної труби та призначені для жорсткого з'єднання стійок. Валик для фіксації ніг (6), зображений на Фіг. 7, виконаний з циліндричної труби. З країв валика нарізана різьба для кріплення валика болтами до розсувних трубок (7). Валик кріплять до сідла фіксатором (8) Вказана труба вставлена в поролон. Як буде зрозуміло спеціалісту в даній галузі, наведений вище докладний опис призначається для того, щоб допомогти фахівцям з практичною реалізацією цієї корисної моделі. Однак описана в цьому документі корисна модель і її формула не повинні обмежувати обсяг корисної моделі конкретними прикладами її здійснення, представленими в цьому описі, тому що такі приклади призначені лише для ілюстрації деяких аспектів цієї корисної моделі. Будь-які еквівалентні приклади здійснення цієї корисної моделі входять до її обсягу. Дійсно, різні модифікації цієї корисної моделі (наприклад, з використанням інших розмірів її елементів), крім представленого у цьому описі, стануть очевидними для фахівців у цій галузі, виходячи з наведеного вище опису, не відхиляючись від суті і обсягу цієї корисної моделі. Такі модифікації також потрапляють в обсяг формули корисної моделі, що додається. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 1. Тренажер для спини, що містить стійки, які з'єднані між собою, між якими у верхній частині розміщене сідло, який відрізняється тим, що додатково містить валик для фіксації ніг, а сідло виконане з можливістю обертання на 360 градусів. 2. Тренажер за п. 1, який відрізняється тим, що сідло виконане з можливістю регулювання за висотою. 3. Тренажер за п. 1, який відрізняється тим, що його елементи виконані з металу. 4. Тренажер за п. 2, який відрізняється тим, що його елементи виконані з армованого пластику. 2 UA 109962 U 3 UA 109962 U 4 UA 109962 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
