Пристрій для транспортування і очищення коренебульбоплодів

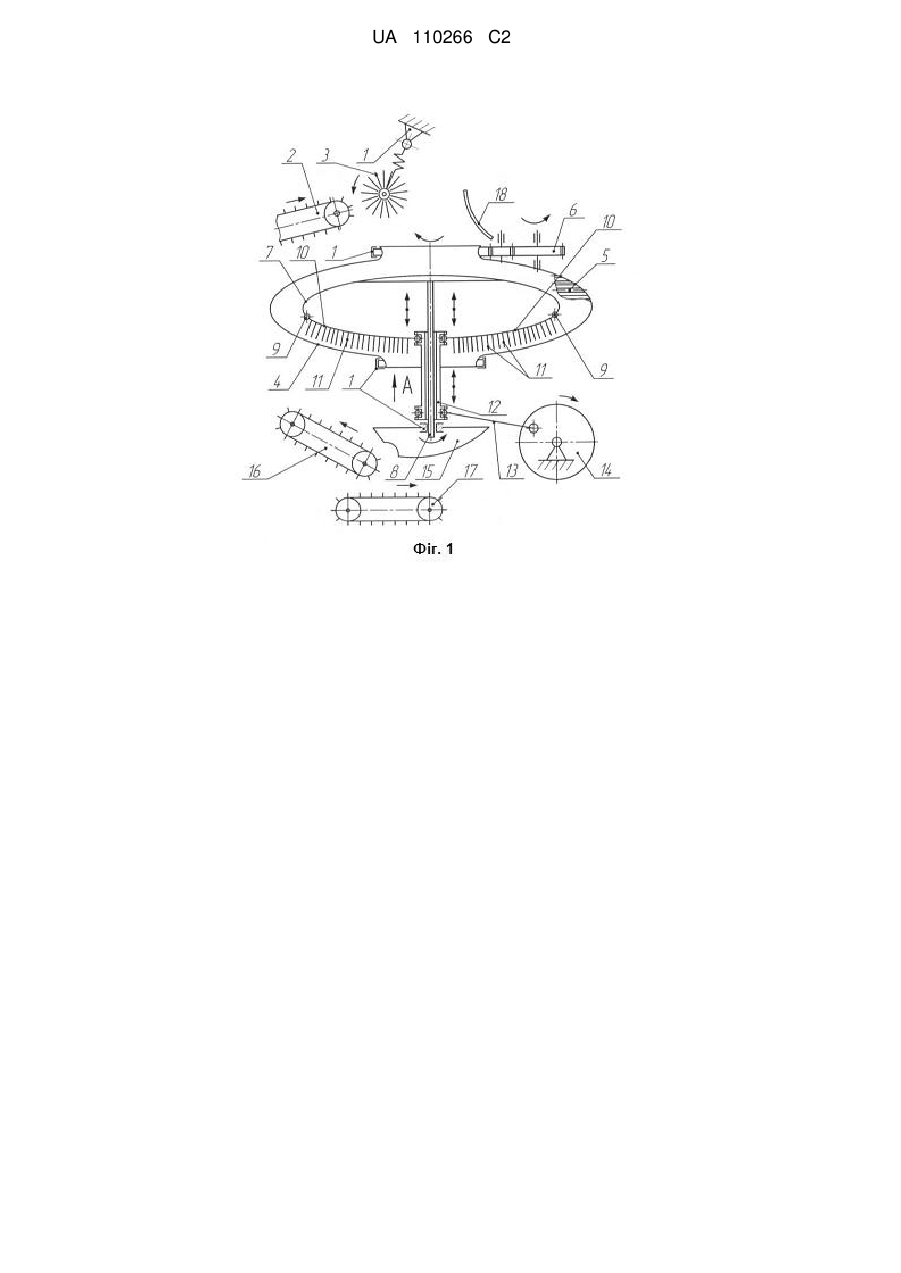

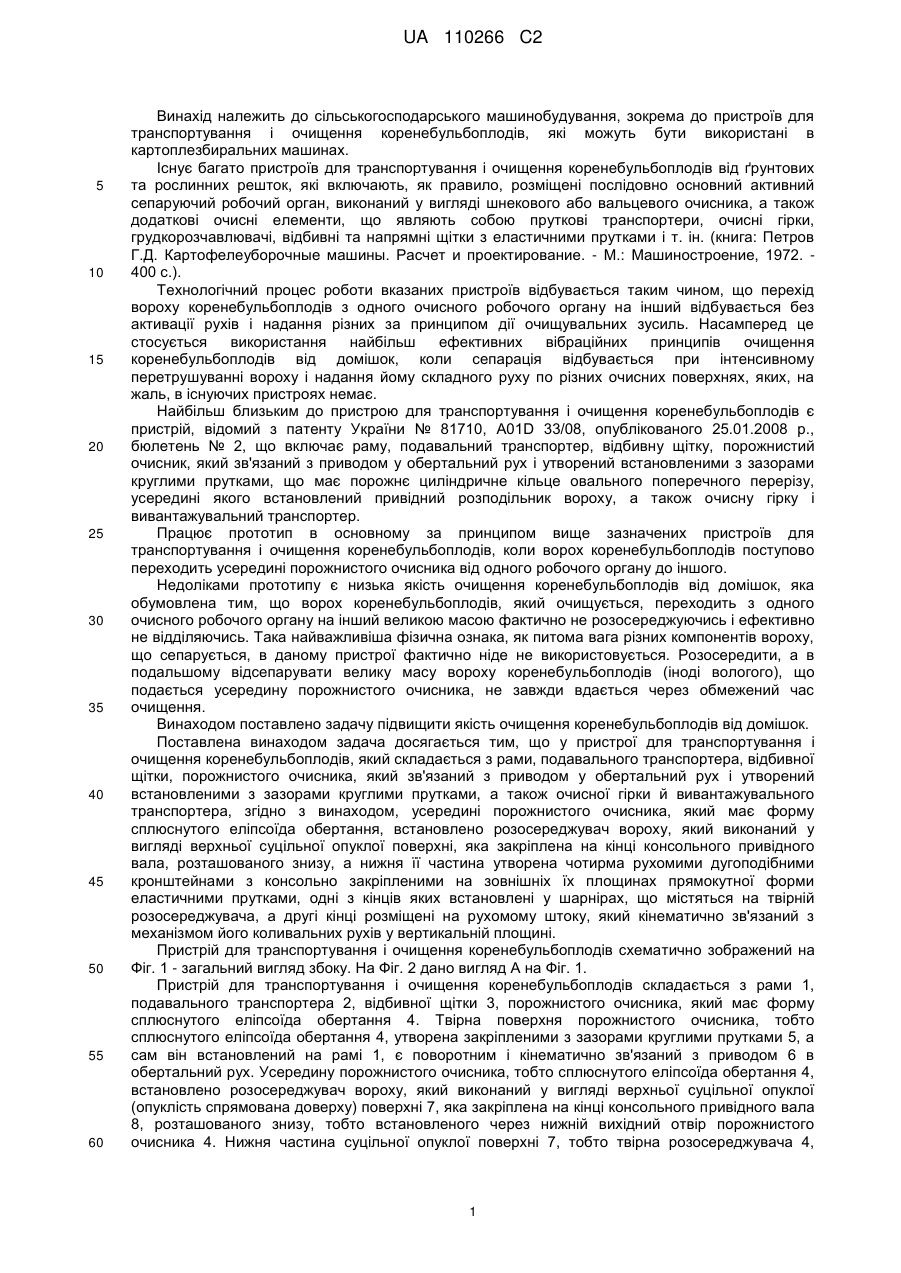

Реферат: Пристрій для транспортування і очищення коренебульбоплодів складається з рами, подавального транспортера, відбивної щітки, порожнистого очисника, який зв'язаний з приводом в обертальний рух і утворений встановленими з зазорами круглими прутками, а також очисної гірки й вивантажувального транспортера. Всередині порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, встановлено розосереджувач вороху, який виконаний у вигляді верхньої суцільної опуклої поверхні, яка закріплена на кінці консольного привідного вала, розташованого знизу, а нижня її частина утворена чотирма рухомими дугоподібними кронштейнами з консольно закріпленими на зовнішніх їх площинах прямокутної форми еластичними прутками. Одні з кінців кронштейнів встановлені у шарнірах, що містяться на твірній розосереджувача, а другі кінці розміщені на рухомому штоку, який кінематично зв'язаний з механізмом його коливальних рухів у вертикальній площині. Технічний результат полягає в підвищенні якості очищення коренебульбоплодів від домішок. UA 110266 C2 (12) UA 110266 C2 UA 110266 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очищення коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, розміщені послідовно основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с.). Технологічний процес роботи вказаних пристроїв відбувається таким чином, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Насамперед це стосується використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по різних очисних поверхнях, яких, на жаль, в існуючих пристроях немає. Найбільш близьким до пристрою для транспортування і очищення коренебульбоплодів є пристрій, відомий з патенту України № 81710, A01D 33/08, опублікованого 25.01.2008 р., бюлетень № 2, що включає раму, подавальний транспортер, відбивну щітку, порожнистий очисник, який зв'язаний з приводом у обертальний рух і утворений встановленими з зазорами круглими прутками, що має порожнє циліндричне кільце овального поперечного перерізу, усередині якого встановлений привідний розподільник вороху, а також очисну гірку і вивантажувальний транспортер. Працює прототип в основному за принципом вище зазначених пристроїв для транспортування і очищення коренебульбоплодів, коли ворох коренебульбоплодів поступово переходить усередині порожнистого очисника від одного робочого органу до іншого. Недоліками прототипу є низька якість очищення коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і ефективно не відділяючись. Така найважливіша фізична ознака, як питома вага різних компонентів вороху, що сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху коренебульбоплодів (іноді вологого), що подається усередину порожнистого очисника, не завжди вдається через обмежений час очищення. Винаходом поставлено задачу підвищити якість очищення коренебульбоплодів від домішок. Поставлена винаходом задача досягається тим, що у пристрої для транспортування і очищення коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, порожнистого очисника, який зв'язаний з приводом у обертальний рух і утворений встановленими з зазорами круглими прутками, а також очисної гірки й вивантажувального транспортера, згідно з винаходом, усередині порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, встановлено розосереджувач вороху, який виконаний у вигляді верхньої суцільної опуклої поверхні, яка закріплена на кінці консольного привідного вала, розташованого знизу, а нижня її частина утворена чотирма рухомими дугоподібними кронштейнами з консольно закріпленими на зовнішніх їх площинах прямокутної форми еластичними прутками, одні з кінців яких встановлені у шарнірах, що містяться на твірній розосереджувача, а другі кінці розміщені на рухомому штоку, який кінематично зв'язаний з механізмом його коливальних рухів у вертикальній площині. Пристрій для транспортування і очищення коренебульбоплодів схематично зображений на Фіг. 1 - загальний вигляд збоку. На Фіг. 2 дано вигляд А на Фіг. 1. Пристрій для транспортування і очищення коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, порожнистого очисника, який має форму сплюснутого еліпсоїда обертання 4. Твірна поверхня порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, утворена закріпленими з зазорами круглими прутками 5, а сам він встановлений на рамі 1, є поворотним і кінематично зв'язаний з приводом 6 в обертальний рух. Усередину порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, встановлено розосереджувач вороху, який виконаний у вигляді верхньої суцільної опуклої (опуклість спрямована доверху) поверхні 7, яка закріплена на кінці консольного привідного вала 8, розташованого знизу, тобто встановленого через нижній вихідний отвір порожнистого очисника 4. Нижня частина суцільної опуклої поверхні 7, тобто твірна розосереджувача 4, 1 UA 110266 C2 5 10 15 20 25 30 35 40 45 50 55 60 містить шарніри 9, у яких встановлені одні з кінців чотирьох рухомих дугоподібних кронштейнів 10, на зовнішніх їх площинах (спрямованих донизу), що мають прямокутні форми, консольно закріплені еластичні прутки 11. Таким чином, кінці консольних прутків 11 спрямовані до нижньої внутрішньої поверхні порожнистого очисника 4 і утворюють з нею відповідні зазори. Другі кінці чотирьох рухомих дугоподібних кронштейнів 10 розміщені на рухомому штоку 12, який за допомогою кінематичної тяги 13 зв'язаний з механізмом 14 його коливальних рухів у вертикальній площині. Під нижнім вихідним отвором сплюснутого еліпсоїда обертання 4 розташований скатний лоток 15, а під його кінець підведена похило встановлена пальчаста очисна гірка 16. Під нижнім кінцем очисної гірки 16 розташований вивантажувальний транспортер 17. Зверху сплюснутого еліпсоїда обертання 4, напроти подавального транспортера 2, встановлено фігурний захисний екран 18. Напрями потоків частин вороху коренебульбоплодів, а також обертальних та коливальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очищення коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину порожнистого очисника, що має форму сплюснутого еліпсоїда обертання 4. При цьому відбивна щітка 3 встановлена на рамі 1 таким чином, що відбиває цей потік вороху усередину очисника, частково його подрібнюючи і розділяючи на окремі компоненти. Завдяки тому, що порожнистий очисник має форму сплюснутого еліпсоїда обертання 4, і завдяки його обертальному руху (завдяки приводу 6) досягається послідовний рух частин вороху коренебульбоплодів спочатку зверху вздовж великої осі сплюснутого еліпсоїда обертання 4, тобто безпосередньо вздовж круглих прутків 5, до його периферії, під дією сил інерції, потім у зворотному напрямі вже знизу його внутрішньої порожнини до його нижнього вихідного отвору під дією сил тяжіння. Цей рух частин вороху коренебульбоплодів в нижній внутрішній частині сплюснутого еліпсоїда обертання 4 також відбувається вздовж круглих прутків 5. Завдяки цьому не тільки значно подовжується шлях руху частин вороху коренебульбоплодів по очисній поверхні усередині порожнистого очисника 4, що забезпечує безперервне ефективне відведення домішок крізь зазори між круглими прутками 5 за межі пристрою, а й забезпечується ефективне очищення бічних поверхонь тіл коренебульбоплодів від налиплого ґрунту. Але спочатку частини вороху потрапляють на поверхню розосереджувача, тобто верхньої суцільної опуклої поверхні 7, яка закріплена на кінці консольного привідного вала 8, розташованого знизу, а тому частини вороху з відповідним прискоренням спрямовуються у напрямі до внутрішній поверхні сплюснутого еліпсоїда обертання 4. При цьому частини вороху коренебульбоплодів мають удари об прутки 5, і значна частина домішок, проходячи крізь їх зазори, залишає порожнистий очисник 4. Тіла ж коренебульбоплодів після цього переходять у нижню частину порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4. Оскільки нижня частина суцільної опуклої поверхні 7, тобто твірна розосереджувача 4, містить шарніри 9, у яких встановлені одні з кінців чотирьох рухомих дугоподібних кронштейнів 10, на зовнішніх їх площинах, що мають прямокутні форми консольно закріплені еластичні прутки 11, то останні захоплюють саме тіла коренебульбоплодів, притискають їх до прутків 5 і, завдяки тому, що привідний вал 8 розосереджувача 7 і привід 6 порожнистого очисника 4 мають протилежні напрями обертання, то з бічних поверхонь тіл коренебульбоплодів ефективно відокремлюється налиплий ґрунт. Завдяки тому, що кінці консольних прутків 11 спрямовані до нижньої внутрішньої поверхні порожнистого очисника 4 і утворюють з нею відповідні зазори, то тіла коренебульбоплодів мають спрямування донизу. При цьому, оскільки другі кінці чотирьох рухомих дугоподібних кронштейнів 10 розміщені на рухомому штоку 12, який за допомогою кінематичної тяги 13 зв'язаний з механізмом 14 його коливальних рухів у вертикальній площині, то кінці консольних прутків 11 примусово і періодично притискають тіла коренебульбоплодів до прутків 5, не пошкоджуючи їх. Періодичні коливальні рухи дугоподібних кронштейнів 10, а разом з ними і еластичних прутків 11, які відбуваються одночасно з обертальним рухом усього розосереджувача, сприяють тому, що тіла коренебульбоплодів відчувають складний рух у нижній частині порожнистого очисника, а тому вони повністю очищуються і від налиплого ґрунту, і від інших домішок. Після цього тіла коренебульбоплодів досягають вихідного отвору порожнистого очисника 4 і падають на скатний лоток 15, який спрямовує їх у подальшому на полотно похило встановленої пальчастої очисної гірки 16. В переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла скочуються вниз по її полотну, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 16 і виносяться крізь верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 17 і завантажуються в бункер або у транспортний засіб. Для 2 UA 110266 C2 5 запобігання втрат коренебульбоплодів при завантажуванні порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, встановлено фігурний екран 18. Завдяки тому, що напрями обертальних рухів еліпсоїда обертання 4 і привідного вала 8 протилежні, значно підвищується ефективність очищення. Жорсткості еластичних прутків 11 повинні бути такими, при яких не пошкоджуються тіла коренебульбоплодів. Амплітуда та частота коливальних рухів, що створюються механізмом 14, повинні забезпечувати високу якість очищення тіл коренебульбоплодів від налиплого ґрунту і вільних домішок. Застосування даного пристрою для транспортування і очищення коренебульбоплодів дозволить підвищити якість очищення коренебульбоплодів від домішок на 20…25 %. 10 ФОРМУЛА ВИНАХОДУ 15 20 Пристрій для транспортування і очищення коренебульбоплодів, що складається з рами, подавального транспортера, відбивної щітки, порожнистого очисника, який зв'язаний з приводом в обертальний рух і утворений встановленими з зазорами круглими прутками, а також очисної гірки й вивантажувального транспортера, який відрізняється тим, що усередині порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, встановлено розосереджувач вороху, який виконаний у вигляді верхньої суцільної опуклої поверхні, яка закріплена на кінці консольного привідного вала, розташованого знизу, а нижня її частина утворена чотирма рухомими дугоподібними кронштейнами з консольно закріпленими на зовнішніх їх площинах прямокутної форми еластичними прутками, одні з кінців кронштейнів встановлені у шарнірах, що містяться на твірній розосереджувача, а другі кінці розміщені на рухомому штоку, який кінематично зв'язаний з механізмом його коливальних рухів у вертикальній площині. 3 UA 110266 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
