Запобіжний механізм підривника

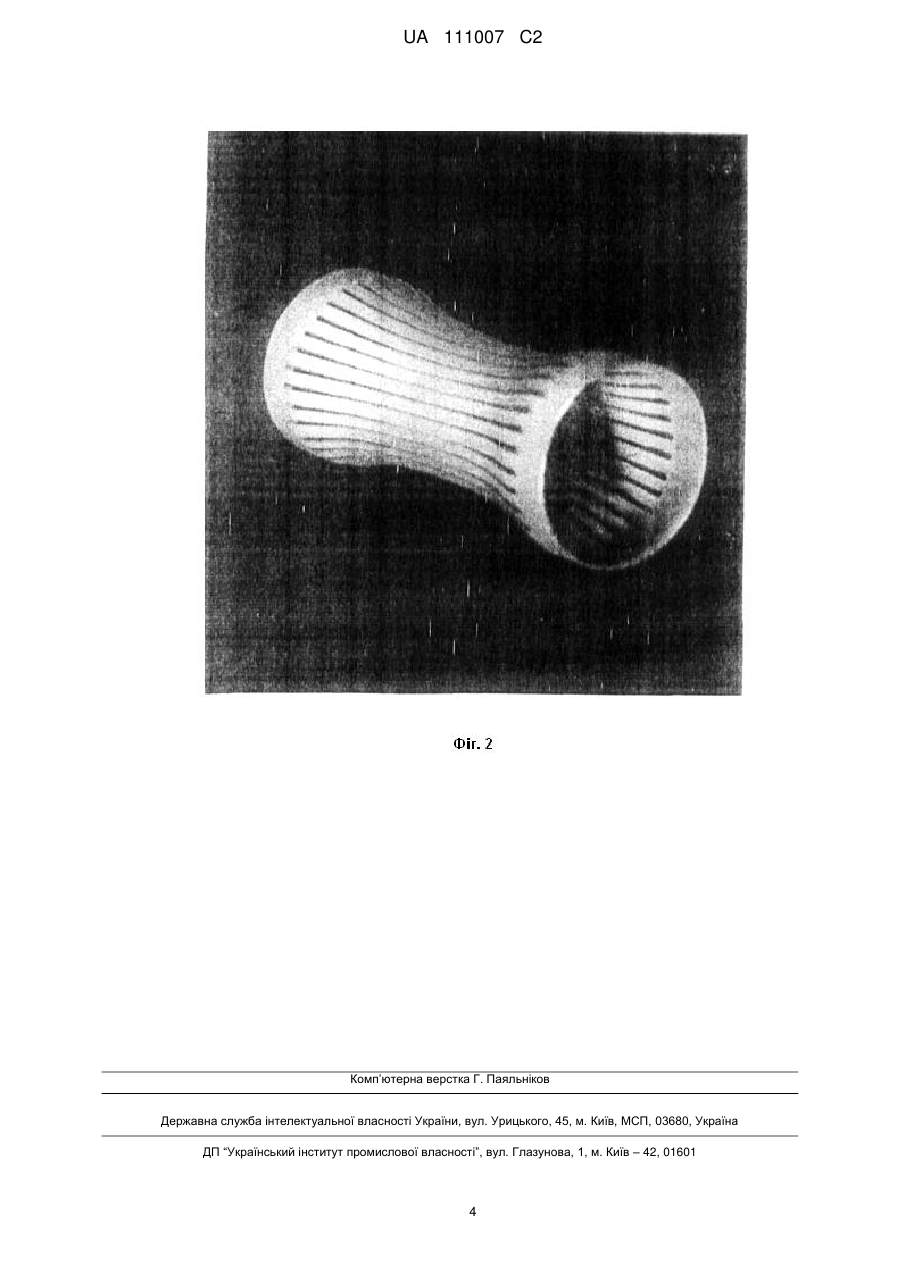

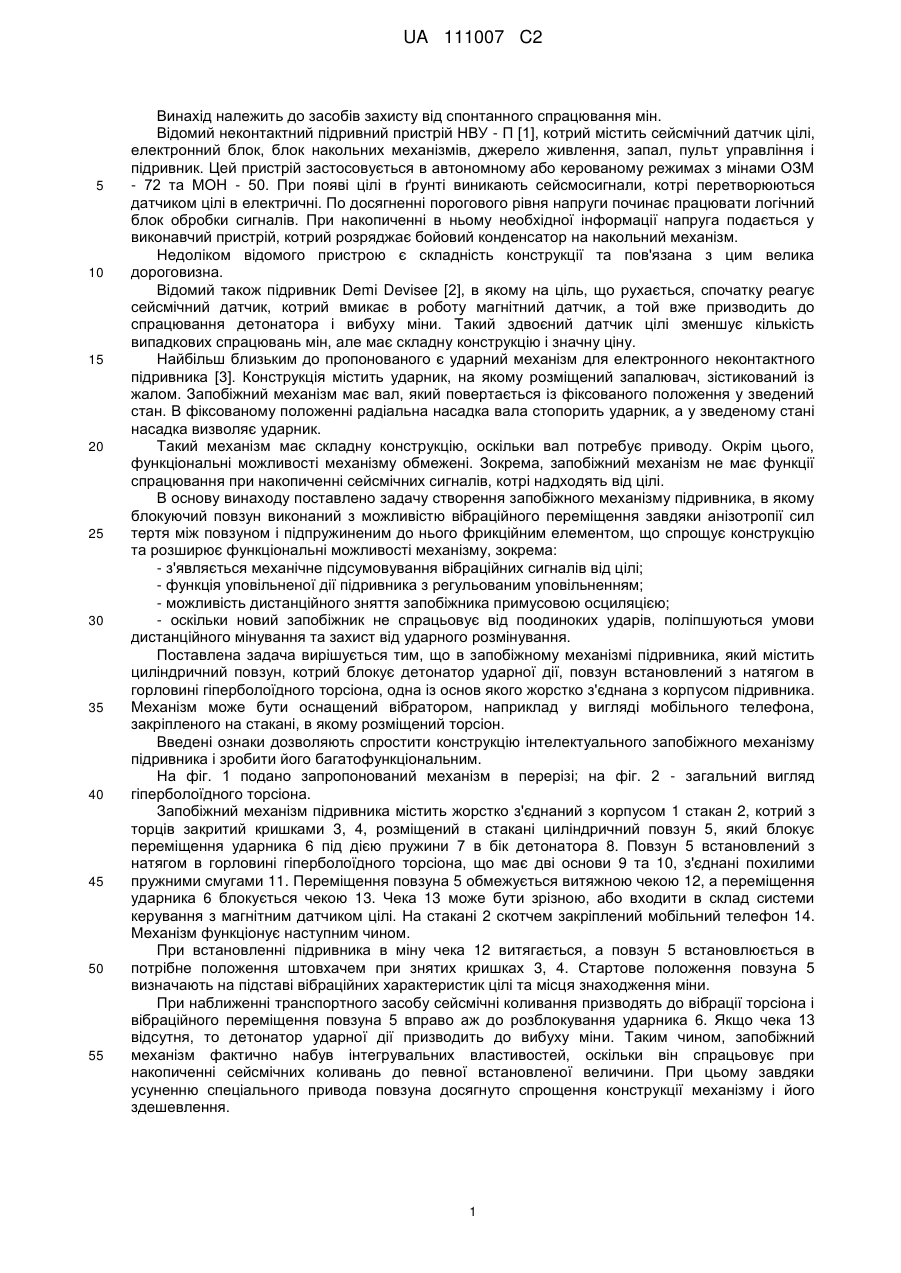

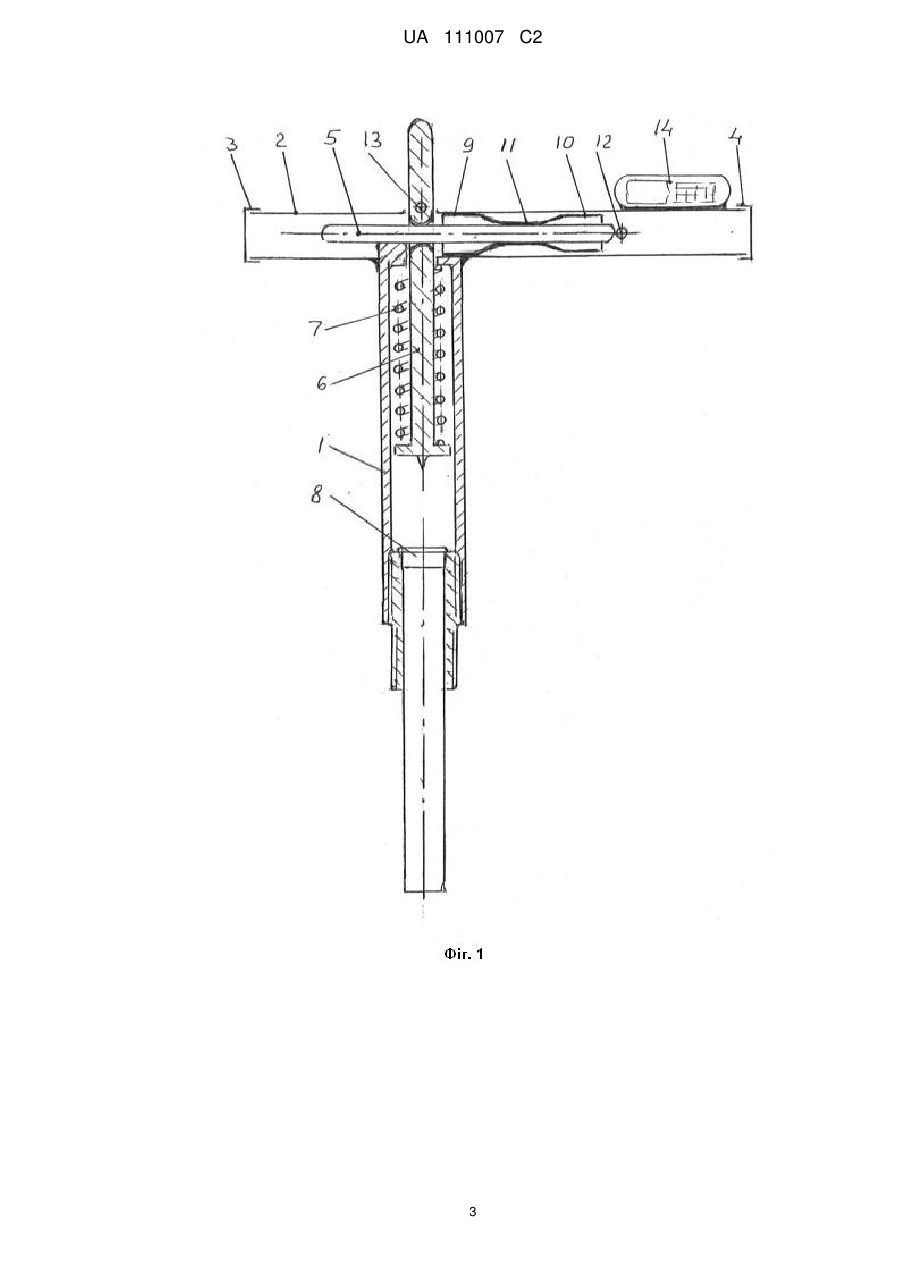

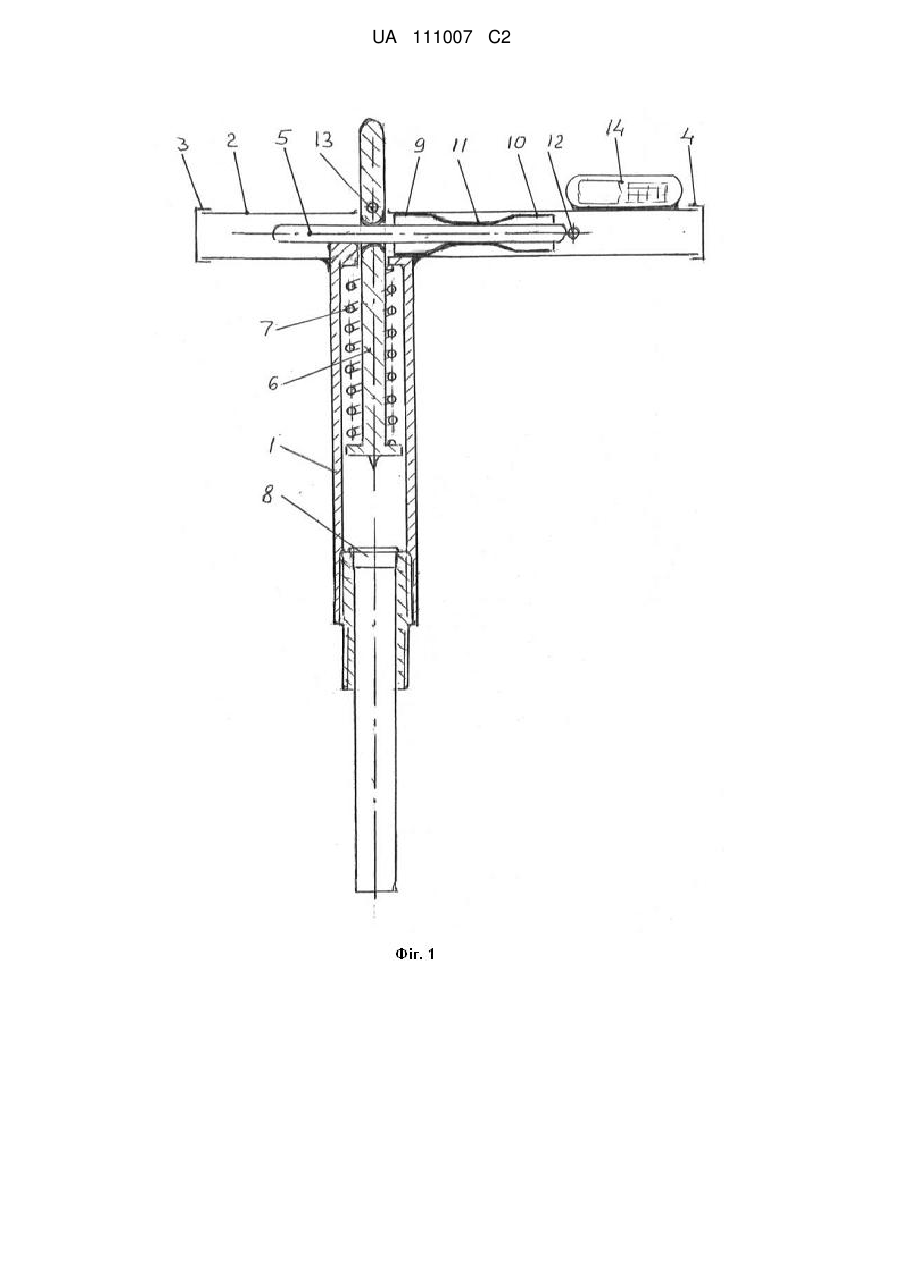

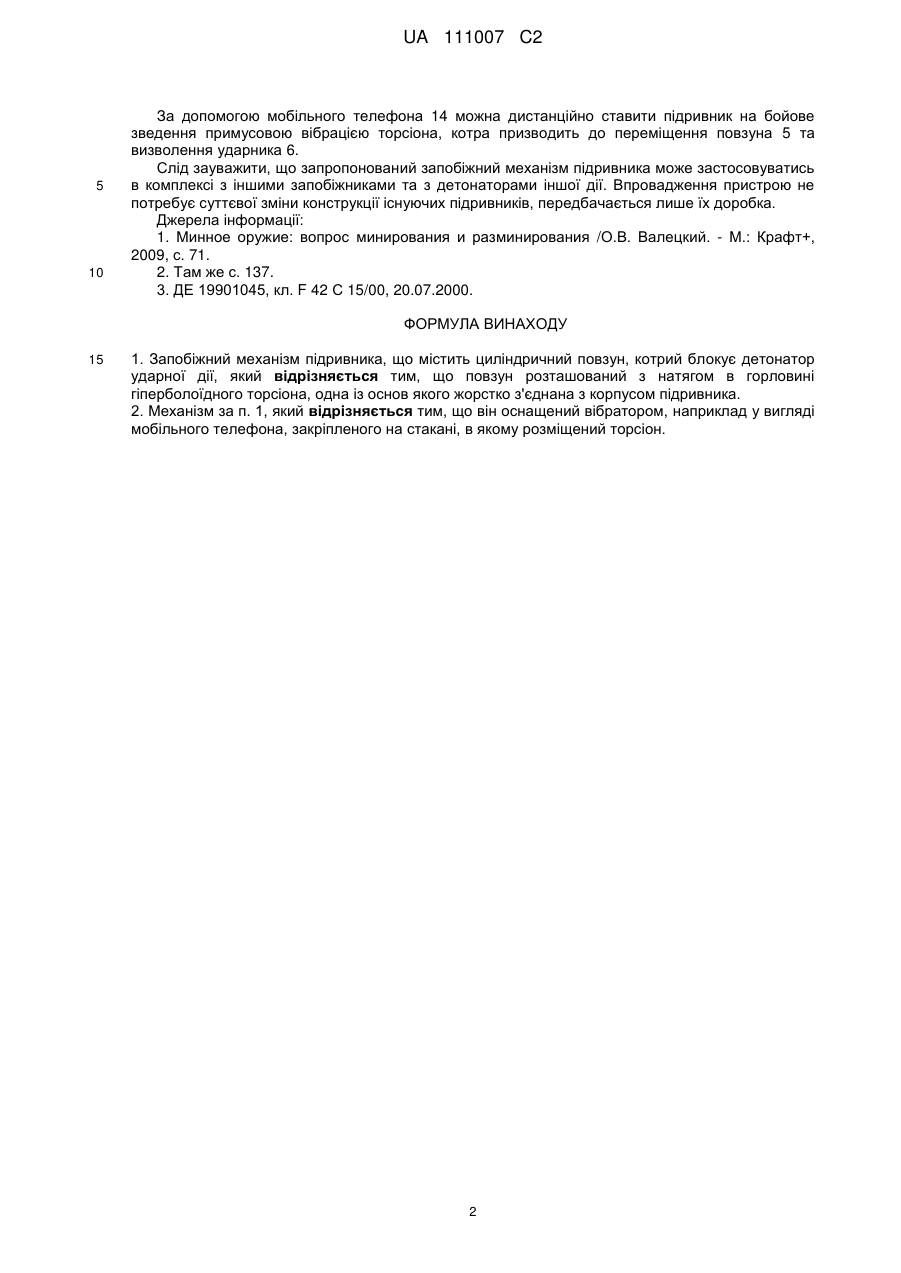

Реферат: Запобіжний механізм підривника належить до засобів захисту від спонтанного спрацювання мін. Запобіжний механізм підривника містить циліндричний повзун, котрий блокує детонатор ударної дії. Повзун розташований з натягом в горловині гіперболоїдного торсіона, одна із основ якого жорстко з'єднана з корпусом підривника. Запобіжний механізм може бути оснащений вібратором, наприклад у вигляді мобільного телефона, закріпленого на стакані, в якому розміщений торсіон. Винахід дозволяє спростити конструкцію та підвищити надійність підривника. UA 111007 C2 (12) UA 111007 C2 UA 111007 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до засобів захисту від спонтанного спрацювання мін. Відомий неконтактний підривний пристрій НВУ - П [1], котрий містить сейсмічний датчик цілі, електронний блок, блок накольних механізмів, джерело живлення, запал, пульт управління і підривник. Цей пристрій застосовується в автономному або керованому режимах з мінами ОЗМ - 72 та МОН - 50. При появі цілі в ґрунті виникають сейсмосигнали, котрі перетворюються датчиком цілі в електричні. По досягненні порогового рівня напруги починає працювати логічний блок обробки сигналів. При накопиченні в ньому необхідної інформації напруга подається у виконавчий пристрій, котрий розряджає бойовий конденсатор на накольний механізм. Недоліком відомого пристрою є складність конструкції та пов'язана з цим велика дороговизна. Відомий також підривник Demi Devisee [2], в якому на ціль, що рухається, спочатку реагує сейсмічний датчик, котрий вмикає в роботу магнітний датчик, а той вже призводить до спрацювання детонатора і вибуху міни. Такий здвоєний датчик цілі зменшує кількість випадкових спрацювань мін, але має складну конструкцію і значну ціну. Найбільш близьким до пропонованого є ударний механізм для електронного неконтактного підривника [3]. Конструкція містить ударник, на якому розміщений запалювач, зістикований із жалом. Запобіжний механізм має вал, який повертається із фіксованого положення у зведений стан. В фіксованому положенні радіальна насадка вала стопорить ударник, а у зведеному стані насадка визволяє ударник. Такий механізм має складну конструкцію, оскільки вал потребує приводу. Окрім цього, функціональні можливості механізму обмежені. Зокрема, запобіжний механізм не має функції спрацювання при накопиченні сейсмічних сигналів, котрі надходять від цілі. В основу винаходу поставлено задачу створення запобіжного механізму підривника, в якому блокуючий повзун виконаний з можливістю вібраційного переміщення завдяки анізотропії сил тертя між повзуном і підпружиненим до нього фрикційним елементом, що спрощує конструкцію та розширює функціональні можливості механізму, зокрема: - з'являється механічне підсумовування вібраційних сигналів від цілі; - функція уповільненої дії підривника з регульованим уповільненням; - можливість дистанційного зняття запобіжника примусовою осциляцією; - оскільки новий запобіжник не спрацьовує від поодиноких ударів, поліпшуються умови дистанційного мінування та захист від ударного розмінування. Поставлена задача вирішується тим, що в запобіжному механізмі підривника, який містить циліндричний повзун, котрий блокує детонатор ударної дії, повзун встановлений з натягом в горловині гіперболоїдного торсіона, одна із основ якого жорстко з'єднана з корпусом підривника. Механізм може бути оснащений вібратором, наприклад у вигляді мобільного телефона, закріпленого на стакані, в якому розміщений торсіон. Введені ознаки дозволяють спростити конструкцію інтелектуального запобіжного механізму підривника і зробити його багатофункціональним. На фіг. 1 подано запропонований механізм в перерізі; на фіг. 2 - загальний вигляд гіперболоїдного торсіона. Запобіжний механізм підривника містить жорстко з'єднаний з корпусом 1 стакан 2, котрий з торців закритий кришками 3, 4, розміщений в стакані циліндричний повзун 5, який блокує переміщення ударника 6 під дією пружини 7 в бік детонатора 8. Повзун 5 встановлений з натягом в горловині гіперболоїдного торсіона, що має дві основи 9 та 10, з'єднані похилими пружними смугами 11. Переміщення повзуна 5 обмежується витяжною чекою 12, а переміщення ударника 6 блокується чекою 13. Чека 13 може бути зрізною, або входити в склад системи керування з магнітним датчиком цілі. На стакані 2 скотчем закріплений мобільний телефон 14. Механізм функціонує наступним чином. При встановленні підривника в міну чека 12 витягається, а повзун 5 встановлюється в потрібне положення штовхачем при знятих кришках 3, 4. Стартове положення повзуна 5 визначають на підставі вібраційних характеристик цілі та місця знаходження міни. При наближенні транспортного засобу сейсмічні коливання призводять до вібрації торсіона і вібраційного переміщення повзуна 5 вправо аж до розблокування ударника 6. Якщо чека 13 відсутня, то детонатор ударної дії призводить до вибуху міни. Таким чином, запобіжний механізм фактично набув інтегрувальних властивостей, оскільки він спрацьовує при накопиченні сейсмічних коливань до певної встановленої величини. При цьому завдяки усуненню спеціального привода повзуна досягнуто спрощення конструкції механізму і його здешевлення. 1 UA 111007 C2 5 10 За допомогою мобільного телефона 14 можна дистанційно ставити підривник на бойове зведення примусовою вібрацією торсіона, котра призводить до переміщення повзуна 5 та визволення ударника 6. Слід зауважити, що запропонований запобіжний механізм підривника може застосовуватись в комплексі з іншими запобіжниками та з детонаторами іншої дії. Впровадження пристрою не потребує суттєвої зміни конструкції існуючих підривників, передбачається лише їх доробка. Джерела інформації: 1. Минное оружие: вопрос минирования и разминирования /О.В. Валецкий. - М.: Крафт+, 2009, с. 71. 2. Там же с. 137. 3. ДЕ 19901045, кл. F 42 С 15/00, 20.07.2000. ФОРМУЛА ВИНАХОДУ 15 1. Запобіжний механізм підривника, що містить циліндричний повзун, котрий блокує детонатор ударної дії, який відрізняється тим, що повзун розташований з натягом в горловині гіперболоїдного торсіона, одна із основ якого жорстко з'єднана з корпусом підривника. 2. Механізм за п. 1, який відрізняється тим, що він оснащений вібратором, наприклад у вигляді мобільного телефона, закріпленого на стакані, в якому розміщений торсіон. 2 UA 111007 C2 3 UA 111007 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
