Установка для дослідження процесу захоплення сипучих вантажів конічними шнеками

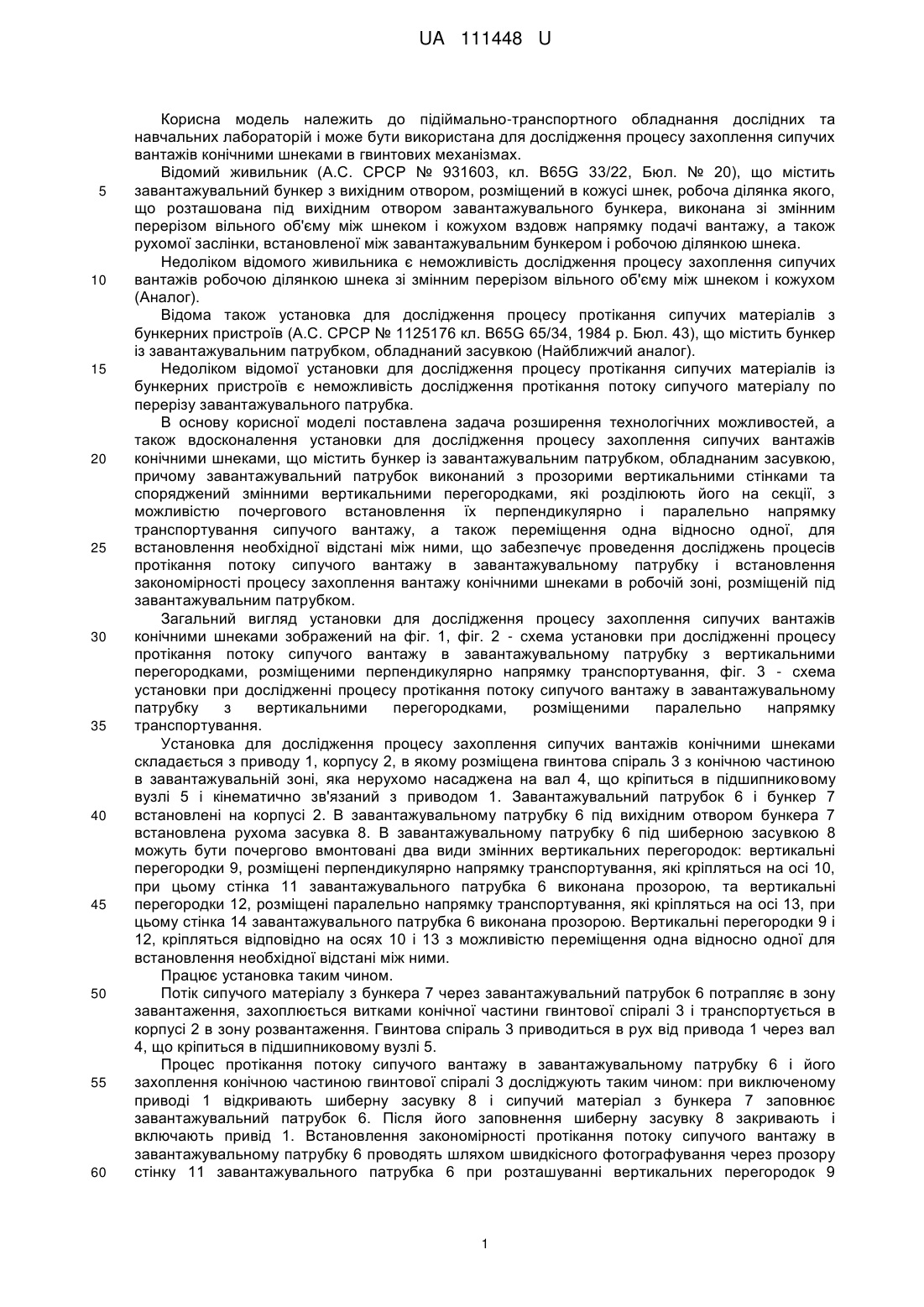

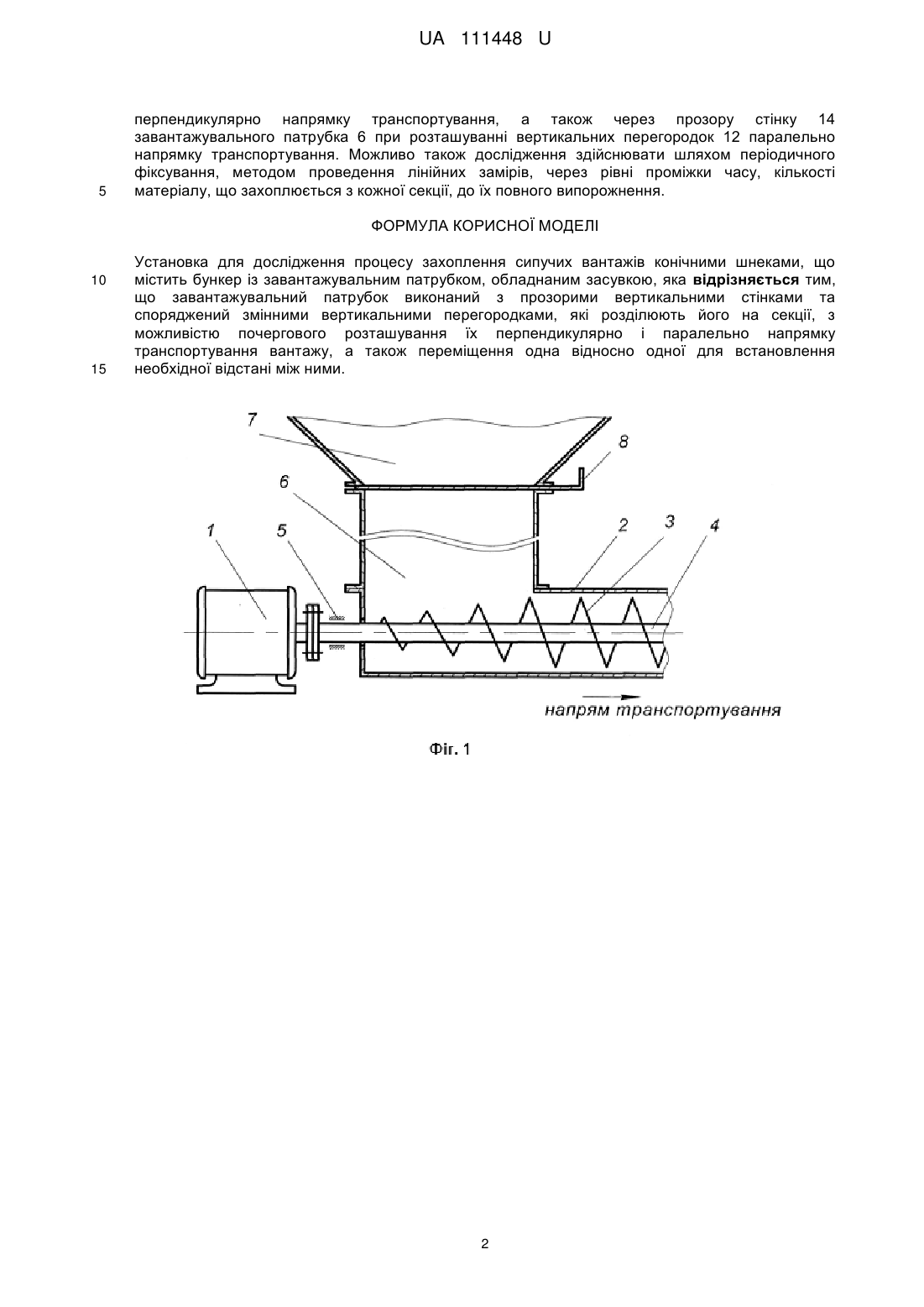

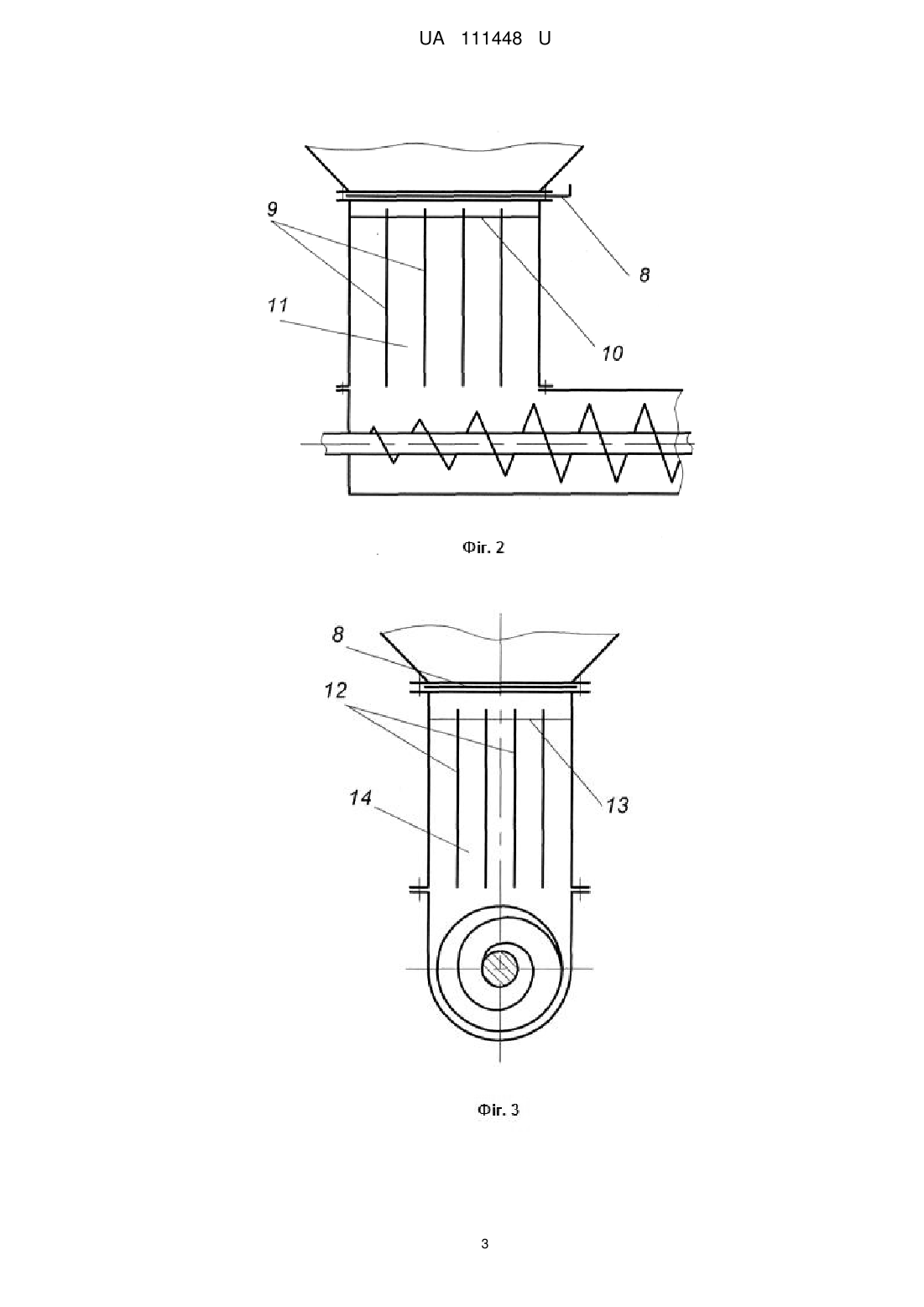

Реферат: Установка для дослідження процесу захоплення сипучих вантажів конічними шнеками містить бункер із завантажувальним патрубком, обладнаним засувкою. Завантажувальний патрубок виконаний з прозорими вертикальними стінками та споряджений змінними вертикальними перегородками, які розділюють його на секції, з можливістю почергового розташування їх перпендикулярно і паралельно напрямку транспортування вантажу, а також переміщення одна відносно одної для встановлення необхідної відстані між ними. UA 111448 U (54) УСТАНОВКА ДЛЯ ДОСЛІДЖЕННЯ ПРОЦЕСУ ЗАХОПЛЕННЯ СИПУЧИХ ВАНТАЖІВ КОНІЧНИМИ ШНЕКАМИ UA 111448 U UA 111448 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до підіймально-транспортного обладнання дослідних та навчальних лабораторій і може бути використана для дослідження процесу захоплення сипучих вантажів конічними шнеками в гвинтових механізмах. Відомий живильник (А.С. СРСР № 931603, кл. В65G 33/22, Бюл. № 20), що містить завантажувальний бункер з вихідним отвором, розміщений в кожусі шнек, робоча ділянка якого, що розташована під вихідним отвором завантажувального бункера, виконана зі змінним перерізом вільного об'єму між шнеком і кожухом вздовж напрямку подачі вантажу, а також рухомої заслінки, встановленої між завантажувальним бункером і робочою ділянкою шнека. Недоліком відомого живильника є неможливість дослідження процесу захоплення сипучих вантажів робочою ділянкою шнека зі змінним перерізом вільного об'єму між шнеком і кожухом (Аналог). Відома також установка для дослідження процесу протікання сипучих матеріалів з бункерних пристроїв (А.С. СРСР № 1125176 кл. В65G 65/34, 1984 р. Бюл. 43), що містить бункер із завантажувальним патрубком, обладнаний засувкою (Найближчий аналог). Недоліком відомої установки для дослідження процесу протікання сипучих матеріалів із бункерних пристроїв є неможливість дослідження протікання потоку сипучого матеріалу по перерізу завантажувального патрубка. В основу корисної моделі поставлена задача розширення технологічних можливостей, а також вдосконалення установки для дослідження процесу захоплення сипучих вантажів конічними шнеками, що містить бункер із завантажувальним патрубком, обладнаним засувкою, причому завантажувальний патрубок виконаний з прозорими вертикальними стінками та споряджений змінними вертикальними перегородками, які розділюють його на секції, з можливістю почергового встановлення їх перпендикулярно і паралельно напрямку транспортування сипучого вантажу, а також переміщення одна відносно одної, для встановлення необхідної відстані між ними, що забезпечує проведення досліджень процесів протікання потоку сипучого вантажу в завантажувальному патрубку і встановлення закономірності процесу захоплення вантажу конічними шнеками в робочій зоні, розміщеній під завантажувальним патрубком. Загальний вигляд установки для дослідження процесу захоплення сипучих вантажів конічними шнеками зображений на фіг. 1, фіг. 2 - схема установки при дослідженні процесу протікання потоку сипучого вантажу в завантажувальному патрубку з вертикальними перегородками, розміщеними перпендикулярно напрямку транспортування, фіг. 3 - схема установки при дослідженні процесу протікання потоку сипучого вантажу в завантажувальному патрубку з вертикальними перегородками, розміщеними паралельно напрямку транспортування. Установка для дослідження процесу захоплення сипучих вантажів конічними шнеками складається з приводу 1, корпусу 2, в якому розміщена гвинтова спіраль 3 з конічною частиною в завантажувальній зоні, яка нерухомо насаджена на вал 4, що кріпиться в підшипниковому вузлі 5 і кінематично зв'язаний з приводом 1. Завантажувальний патрубок 6 і бункер 7 встановлені на корпусі 2. В завантажувальному патрубку 6 під вихідним отвором бункера 7 встановлена рухома засувка 8. В завантажувальному патрубку 6 під шиберною засувкою 8 можуть бути почергово вмонтовані два види змінних вертикальних перегородок: вертикальні перегородки 9, розміщені перпендикулярно напрямку транспортування, які кріпляться на осі 10, при цьому стінка 11 завантажувального патрубка 6 виконана прозорою, та вертикальні перегородки 12, розміщені паралельно напрямку транспортування, які кріпляться на осі 13, при цьому стінка 14 завантажувального патрубка 6 виконана прозорою. Вертикальні перегородки 9 і 12, кріпляться відповідно на осях 10 і 13 з можливістю переміщення одна відносно одної для встановлення необхідної відстані між ними. Працює установка таким чином. Потік сипучого матеріалу з бункера 7 через завантажувальний патрубок 6 потрапляє в зону завантаження, захоплюється витками конічної частини гвинтової спіралі 3 і транспортується в корпусі 2 в зону розвантаження. Гвинтова спіраль 3 приводиться в рух від привода 1 через вал 4, що кріпиться в підшипниковому вузлі 5. Процес протікання потоку сипучого вантажу в завантажувальному патрубку 6 і його захоплення конічною частиною гвинтової спіралі 3 досліджують таким чином: при виключеному приводі 1 відкривають шиберну засувку 8 і сипучий матеріал з бункера 7 заповнює завантажувальний патрубок 6. Після його заповнення шиберну засувку 8 закривають і включають привід 1. Встановлення закономірності протікання потоку сипучого вантажу в завантажувальному патрубку 6 проводять шляхом швидкісного фотографування через прозору стінку 11 завантажувального патрубка 6 при розташуванні вертикальних перегородок 9 1 UA 111448 U 5 перпендикулярно напрямку транспортування, а також через прозору стінку 14 завантажувального патрубка 6 при розташуванні вертикальних перегородок 12 паралельно напрямку транспортування. Можливо також дослідження здійснювати шляхом періодичного фіксування, методом проведення лінійних замірів, через рівні проміжки часу, кількості матеріалу, що захоплюється з кожної секції, до їх повного випорожнення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Установка для дослідження процесу захоплення сипучих вантажів конічними шнеками, що містить бункер із завантажувальним патрубком, обладнаним засувкою, яка відрізняється тим, що завантажувальний патрубок виконаний з прозорими вертикальними стінками та споряджений змінними вертикальними перегородками, які розділюють його на секції, з можливістю почергового розташування їх перпендикулярно і паралельно напрямку транспортування вантажу, а також переміщення одна відносно одної для встановлення необхідної відстані між ними. 2 UA 111448 U 3 UA 111448 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
