Пристрій для роботи, відпочинку та розваг з можливістю трансформацій

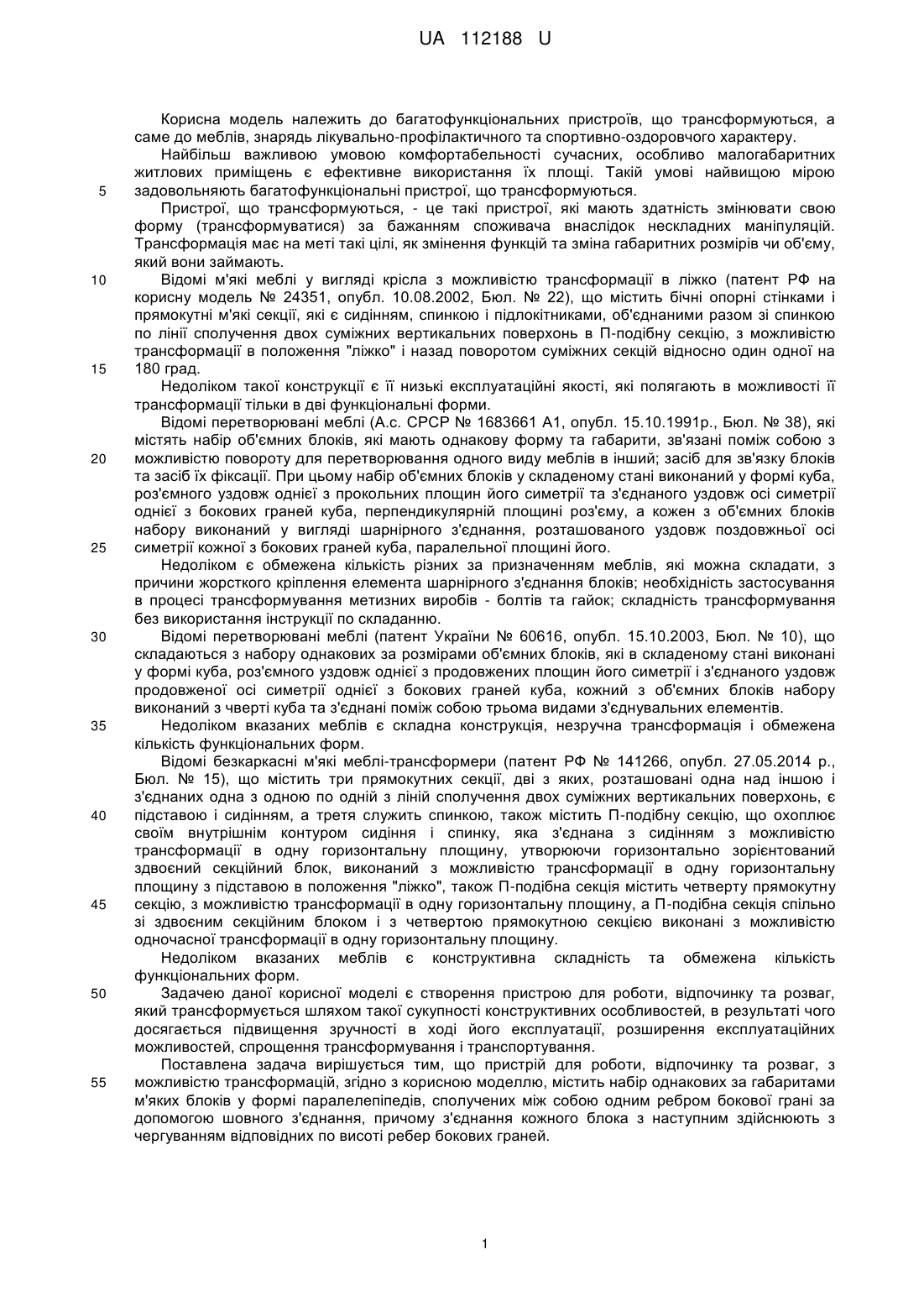

Реферат: UA 112188 U UA 112188 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до багатофункціональних пристроїв, що трансформуються, а саме до меблів, знарядь лікувально-профілактичного та спортивно-оздоровчого характеру. Найбільш важливою умовою комфортабельності сучасних, особливо малогабаритних житлових приміщень є ефективне використання їх площі. Такій умові найвищою мірою задовольняють багатофункціональні пристрої, що трансформуються. Пристрої, що трансформуються, - це такі пристрої, які мають здатність змінювати свою форму (трансформуватися) за бажанням споживача внаслідок нескладних маніпуляцій. Трансформація має на меті такі цілі, як змінення функцій та зміна габаритних розмірів чи об'єму, який вони займають. Відомі м'які меблі у вигляді крісла з можливістю трансформації в ліжко (патент РФ на корисну модель № 24351, опубл. 10.08.2002, Бюл. № 22), що містить бічні опорні стінками і прямокутні м'які секції, які є сидінням, спинкою і підлокітниками, об'єднаними разом зі спинкою по лінії сполучення двох суміжних вертикальних поверхонь в П-подібну секцію, з можливістю трансформації в положення "ліжко" і назад поворотом суміжних секцій відносно один одної на 180 град. Недоліком такої конструкції є її низькі експлуатаційні якості, які полягають в можливості її трансформації тільки в дві функціональні форми. Відомі перетворювані меблі (А.с. СРСР № 1683661 А1, опубл. 15.10.1991р., Бюл. № 38), які містять набір об'ємних блоків, які мають однакову форму та габарити, зв'язані поміж собою з можливістю повороту для перетворювання одного виду меблів в інший; засіб для зв'язку блоків та засіб їх фіксації. При цьому набір об'ємних блоків у складеному стані виконаний у формі куба, роз'ємного уздовж однієї з прокольних площин його симетрії та з'єднаного уздовж осі симетрії однієї з бокових граней куба, перпендикулярній площині роз'єму, а кожен з об'ємних блоків набору виконаний у вигляді шарнірного з'єднання, розташованого уздовж поздовжньої осі симетрії кожної з бокових граней куба, паралельної площині його. Недоліком є обмежена кількість різних за призначенням меблів, які можна складати, з причини жорсткого кріплення елемента шарнірного з'єднання блоків; необхідність застосування в процесі трансформування метизних виробів - болтів та гайок; складність трансформування без використання інструкції по складанню. Відомі перетворювані меблі (патент України № 60616, опубл. 15.10.2003, Бюл. № 10), що складаються з набору однакових за розмірами об'ємних блоків, які в складеному стані виконані у формі куба, роз'ємного уздовж однієї з продовжених площин його симетрії і з'єднаного уздовж продовженої осі симетрії однієї з бокових граней куба, кожний з об'ємних блоків набору виконаний з чверті куба та з'єднані поміж собою трьома видами з'єднувальних елементів. Недоліком вказаних меблів є складна конструкція, незручна трансформація і обмежена кількість функціональних форм. Відомі безкаркасні м'які меблі-трансформери (патент РФ № 141266, опубл. 27.05.2014 р., Бюл. № 15), що містить три прямокутних секції, дві з яких, розташовані одна над іншою і з'єднаних одна з одною по одній з ліній сполучення двох суміжних вертикальних поверхонь, є підставою і сидінням, а третя служить спинкою, також містить П-подібну секцію, що охоплює своїм внутрішнім контуром сидіння і спинку, яка з'єднана з сидінням з можливістю трансформації в одну горизонтальну площину, утворюючи горизонтально зорієнтований здвоєний секційний блок, виконаний з можливістю трансформації в одну горизонтальну площину з підставою в положення "ліжко", також П-подібна секція містить четверту прямокутну секцію, з можливістю трансформації в одну горизонтальну площину, а П-подібна секція спільно зі здвоєним секційним блоком і з четвертою прямокутною секцією виконані з можливістю одночасної трансформації в одну горизонтальну площину. Недоліком вказаних меблів є конструктивна складність та обмежена кількість функціональних форм. Задачею даної корисної моделі є створення пристрою для роботи, відпочинку та розваг, який трансформується шляхом такої сукупності конструктивних особливостей, в результаті чого досягається підвищення зручності в ході його експлуатації, розширення експлуатаційних можливостей, спрощення трансформування і транспортування. Поставлена задача вирішується тим, що пристрій для роботи, відпочинку та розваг, з можливістю трансформацій, згідно з корисною моделлю, містить набір однакових за габаритами м'яких блоків у формі паралелепіпедів, сполучених між собою одним ребром бокової грані за допомогою шовного з'єднання, причому з'єднання кожного блока з наступним здійснюють з чергуванням відповідних по висоті ребер бокових граней. 1 UA 112188 U 5 10 15 20 25 Автором корисної моделі, що заявляється, зазначено, що додаткове розміщення валиків під місцем згину блоків, утвореному нижнім шовним з'єднанням, дозволяє отримати додаткові функціональні форми. Також автором доведено, що розміщення валиків на будь-якій з граней будь-якого блока значно підвищує ергономічні властивості і розширює експлуатаційні можливості. Сполучення між собою блоків одним ребром бокової грані за допомогою шовного з'єднання, з чергуванням відповідних по висоті ребер бокових граней дозволяє отримати максимальну кількість різноманітних функціональних форм. Крім того, з'єднання блоків за допомогою шва дозволяє уникнути застосування жорстких елементів кріплення, що позитивно впливає на комфорт та експлуатаційні характеристики. Додатково, крім ергономічності і зручності, різноманітність форм сприяє проведенню аутогенних тренувань, медитацій, релаксацій та ін. Корисна модель пояснюється кресленнями, де зображено пристрій, що заявляється. Фіг. 1 - пристрій, що заявляється, форма 1. Фіг. 2 - пристрій, що заявляється, форма 2. Фіг. 3 - пристрій, що заявляється, форма 3. Фіг. 4 - пристрій, що заявляється, форма 4. Фіг. 5 - пристрій, що заявляється, форма 5. Фіг. 6 - пристрій, що заявляється, форма 6. Фіг. 7 - пристрій, що заявляється, форма 7. Пристрій містить м'які блоки однакових габаритів (1), верхнє шовне з'єднання(2), нижнє шовне з'єднання (3), валик (4). За допомогою верхніх (2) і нижніх (3) шовних з'єднань м'які блоки (1) шляхом перегинання взаємно розташовують таким чином, щоб отримати бажану форму. Валики (4) розташовують в місцях згину м'яких блоків(і) під нижніми шовними з'єднаннями (3) чи на будь-якій грані блоків (1). Таким чином, пристрій для роботи, відпочинку та розваг з можливістю трансформації, що заявляється, забезпечує підвищення зручності в експлуатації, розширення експлуатаційних можливостей, а також спрощення трансформування і транспортування. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Пристрій для роботи, відпочинку та розваг, що трансформується, який відрізняється тим, що містить набір однакових за габаритами м'яких блоків у формі паралелепіпедів, сполучених між собою одним ребром бокової грані за допомогою шовного з'єднання, причому з'єднання кожного блока з наступним здійснюють з чергуванням відповідних по висоті ребер бокових граней. 2. Пристрій для роботи, відпочинку та розваг, що трансформується, за п. 1, який відрізняється тим, що додатково містить щонайменше один валик, розміщений під місцем згину блоків, утвореному нижнім шовним з'єднанням. 3. Пристрій для роботи, відпочинку та розваг, що трансформується, за п. 1, який відрізняється тим, що додатково містить щонайменше один валик, розміщений на будь-якій з граней будьякого блока. 2 UA 112188 U 3 UA 112188 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
