Пристрій для відпочинку на воді та березі

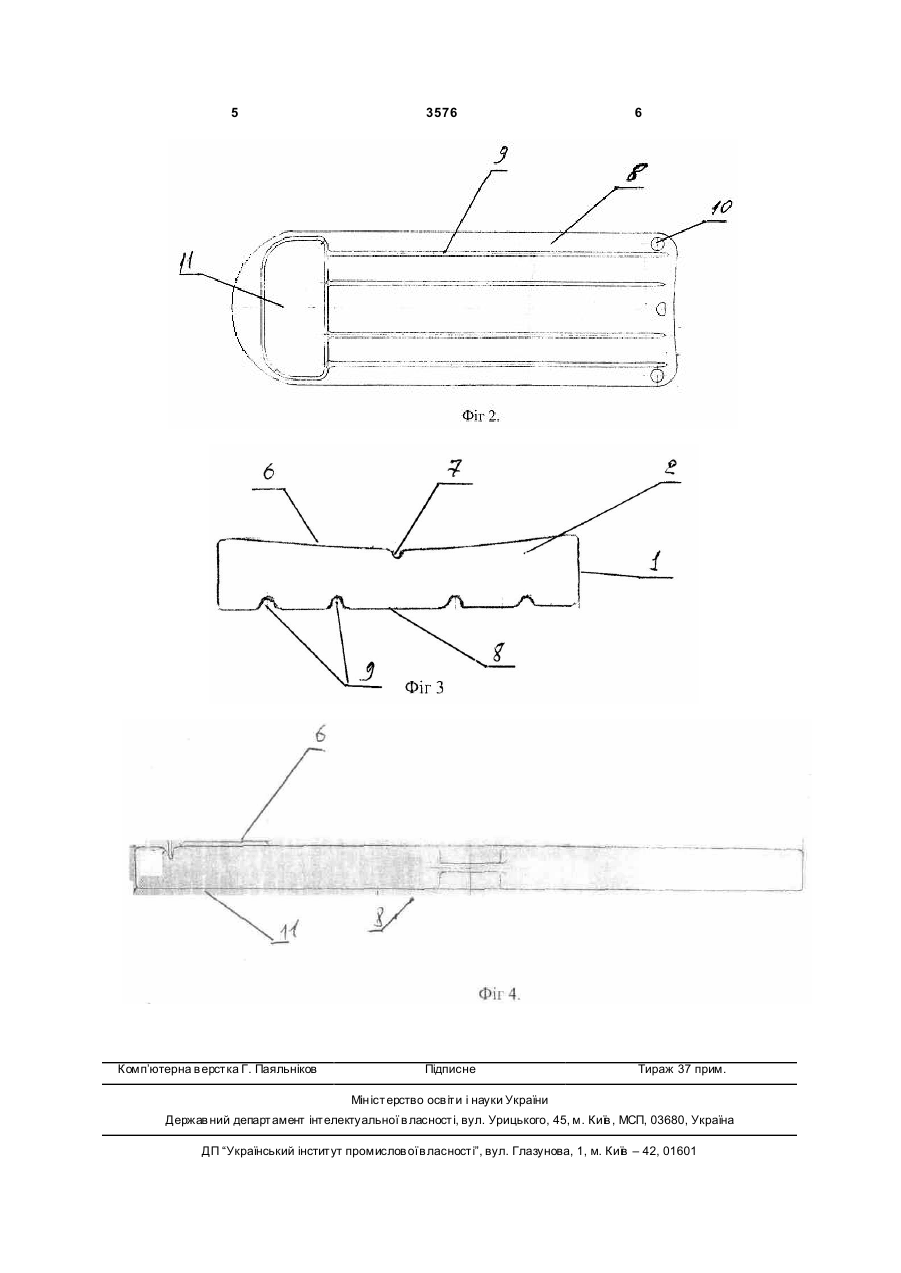

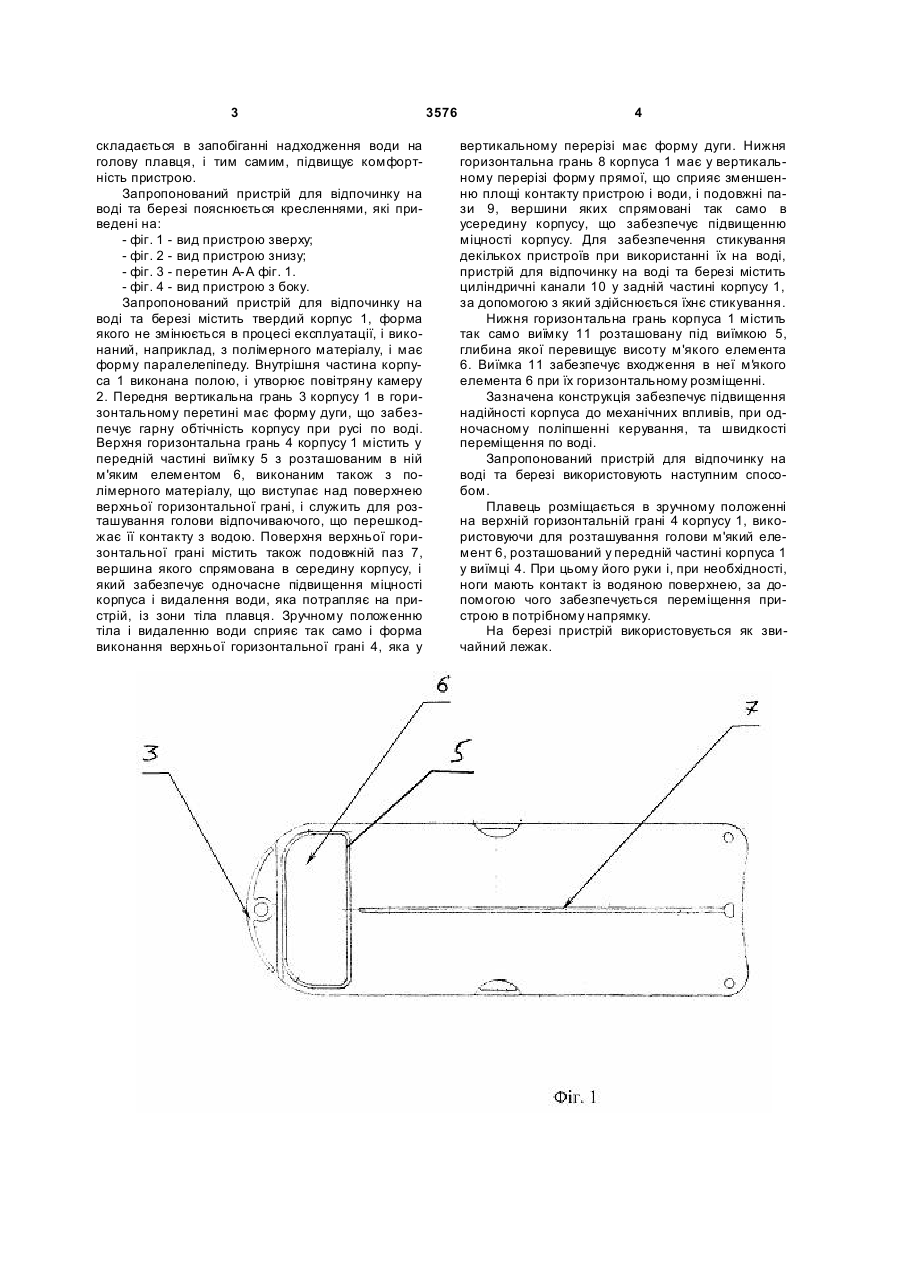

1. Пристрій для відпочинку на воді та березі, який містить корпус і повітряну камеру, розташовану усередині корпусу, який відрізняється тим, що корпус виконаний твердим, і має форму паралелепіпеда, а повітряна камера утворена внутрішньою порожниною корпуса, причому його передня вертикальна грань у горизонтальному перерізі 3 складається в запобіганні надходження води на голову плавця, і тим самим, підвищує комфортність пристрою. Запропонований пристрій для відпочинку на воді та березі пояснюється кресленнями, які приведені на: - фіг. 1 - вид пристрою зверху; - фіг. 2 - вид пристрою знизу; - фіг. 3 - перетин А-А фіг. 1. - фіг. 4 - вид пристрою з боку. Запропонований пристрій для відпочинку на воді та березі містить твердий корпус 1, форма якого не змінюється в процесі експлуатації, і виконаний, наприклад, з полімерного матеріалу, і має форму паралелепіпеду. Внутрішня частина корпуса 1 виконана полою, і утворює повітряну камеру 2. Передня вертикальна грань 3 корпусу 1 в горизонтальному перетині має форму дуги, що забезпечує гарну обтічність корпусу при русі по воді. Верхня горизонтальна грань 4 корпусу 1 містить у передній частині виїмку 5 з розташованим в ній м'яким елементом 6, виконаним також з полімерного матеріалу, що виступає над поверхнею верхньої горизонтальної грані, і служить для розташування голови відпочиваючого, що перешкоджає її контакту з водою. Поверхня верхньої горизонтальної грані містить також подовжній паз 7, вершина якого спрямована в середину корпусу, і який забезпечує одночасне підвищення міцності корпуса і видалення води, яка потрапляє на пристрій, із зони тіла плавця. Зручному положенню тіла і видаленню води сприяє так само і форма виконання верхньої горизонтальної грані 4, яка у 3576 4 вертикальному перерізі має форму дуги. Нижня горизонтальна грань 8 корпуса 1 має у вертикальному перерізі форму прямої, що сприяє зменшенню площі контакту пристрою і води, і подовжні пази 9, вершини яких спрямовані так само в усередину корпусу, що забезпечує підвищенню міцності корпусу. Для забезпечення стикування декількох пристроїв при використанні їх на воді, пристрій для відпочинку на воді та березі містить циліндричні канали 10 у задній частині корпусу 1, за допомогою з який здійснюється їхнє стикування. Нижня горизонтальна грань корпуса 1 містить так само виїмку 11 розташовану під виїмкою 5, глибина якої перевищує висоту м'якого елемента 6. Виїмка 11 забезпечує входження в неї м'якого елемента 6 при їх горизонтальному розміщенні. Зазначена конструкція забезпечує підвищення надійності корпуса до механічних впливів, при одночасному поліпшенні керування, та швидкості переміщення по воді. Запропонований пристрій для відпочинку на воді та березі використовують наступним способом. Плавець розміщається в зручному положенні на верхній горизонтальній грані 4 корпусу 1, використовуючи для розташування голови м'який елемент 6, розташований у передній частині корпуса 1 у виїмці 4. При цьому його руки і, при необхідності, ноги мають контакт із водяною поверхнею, за допомогою чого забезпечується переміщення пристрою в потрібному напрямку. На березі пристрій використовується як звичайний лежак. 5 Комп’ютерна в ерстка Г. Паяльніков 3576 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
