Пристрій для зональної декомпресії

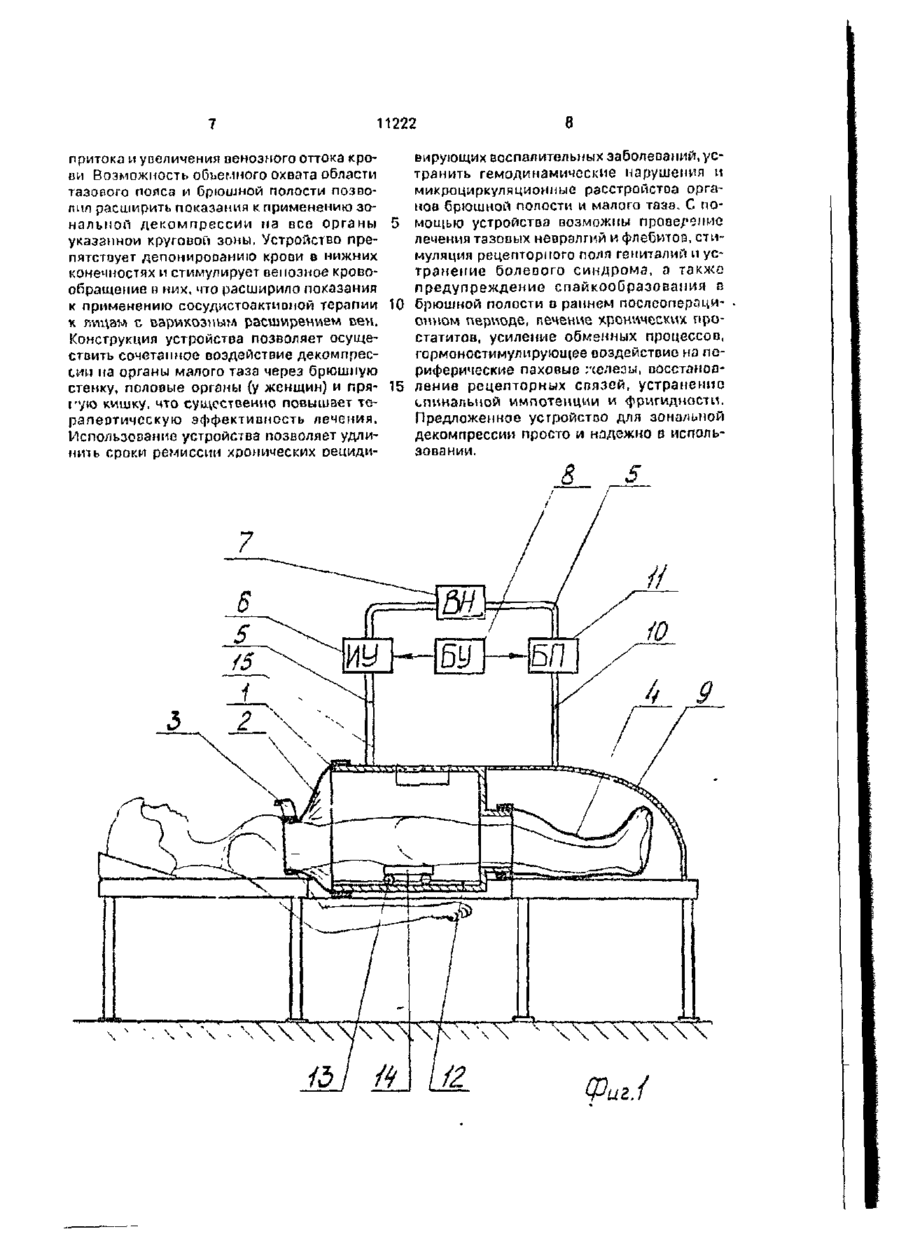

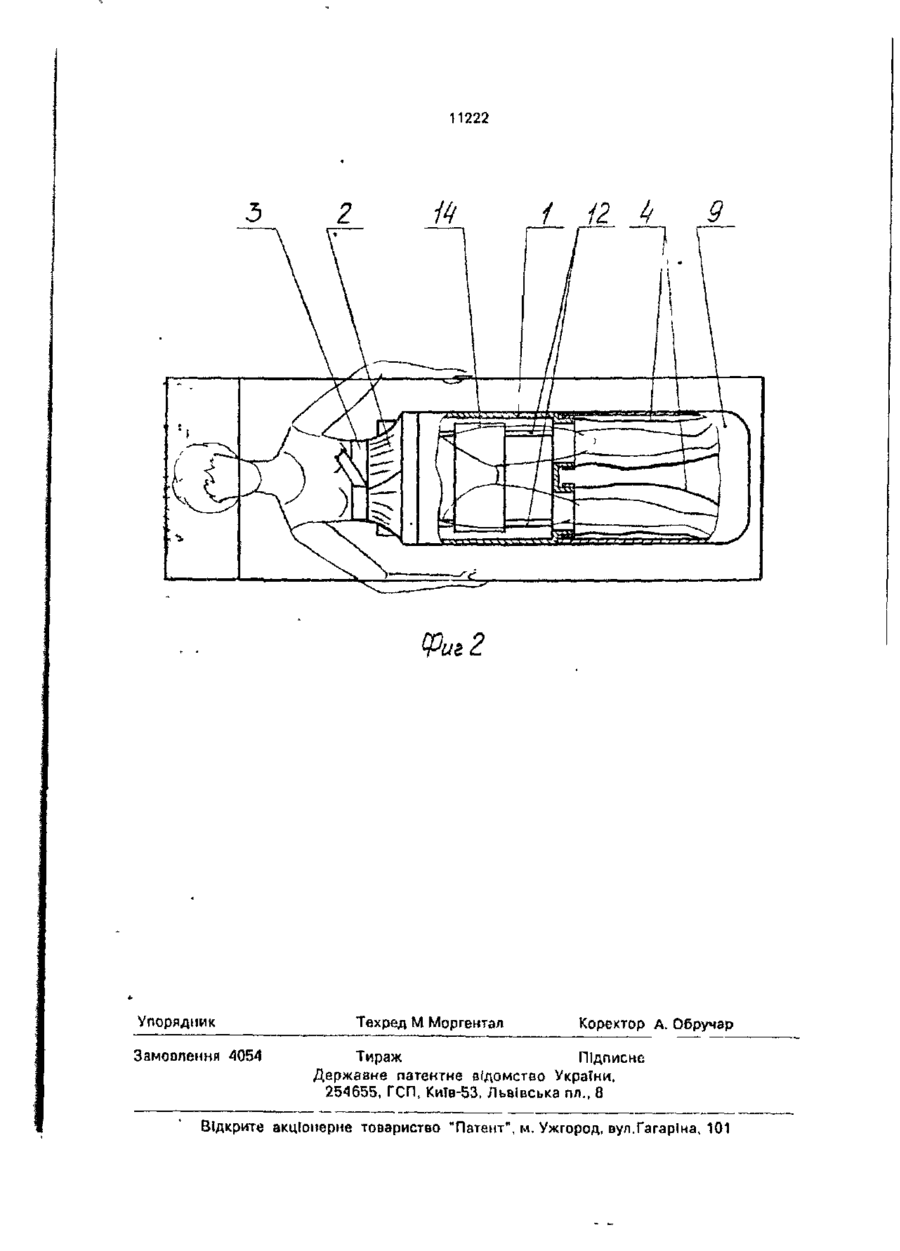

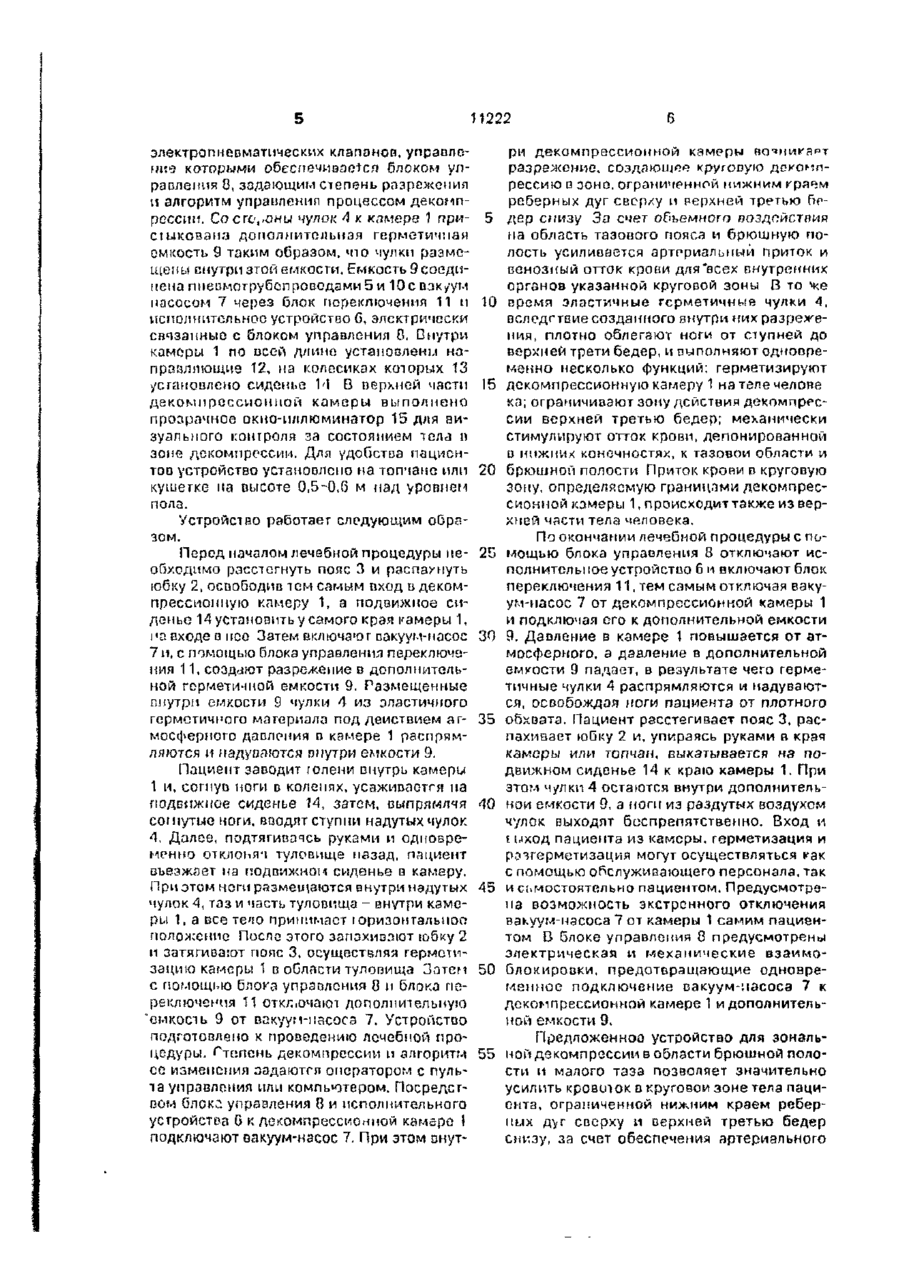

УКРАЇНА 1 1 і і (19) (13) (505 Л 61 H 9/00; A 61 H 19/00 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ПРИСТРІЙ ДЛЯ ЗОНАЛЬНОЇ ДЕКОМПРЕСІЇ 1 (20)94321810, 26.04.93 (21)5008236/SU (22)20.08.91 (24)25.12.96 (46)25.12.96. Бюл. №4 (56) 1. Авторское свидетельство СССР INt 392941, кл. А 61 В 17/42, 1971. 2. Апторское свидетельство СССР Г* 1227195, кл. А 61 Н 9/00, 1906. (72) Єитін Борис Веніамінович, Лисзковськин Віктор Трофимович, Вальчук Віктор Анатольевич (73) Республіканський центр діагностики та реабілітації репродуктивної функції жінок (UA) (57) 1. Устройство для зональной декомпрессии в области брюшной полости и малого таза, содержащее жесткую герметичную декомпрессионную камеру с эластичными элементами герметизации краев камеры па теле человека, вакуум-насос, соединенный с камерон через исполнрггельное устройство, и блок управления, о т л и ч а ю щ е е с я тем, что декомпрессионная камера выполнена 9 форме шорт с элементами герметизации на туловище и каждом из бедер для размещения части тела от нижнего края реберных дуг сверху до верхней трети бедер снизу, причем каждый из бедренных элементов герметизации выполнен в виде чулка из эластичного герметичного материала. 2. Устройство по п. 1, о т л и ч а ю щ е ес я тем, что чулки размещены внутри дополнительной герметичной емкости, присоединенной к декомпрессионной камере со стороны чулок и соединенной с вакуум-насосом через блок переключения, электрически связанный с блоком управления, а внутри камеры размещено подвижное сиденье с возможностью перемещения вдоль камеры. Изобретение относится к физиотерапии, а именно - к устройстоагл для массажа, и предназначено для лечения гемодинамических нарушений и микроциркуляторных расстройств органов брюшной полости и малого таза, с частности внутренних половых органов. Известно устройство для зональной декомпрессии п области брюшной полости и малого таза, содержащее жесткую герметичную декомпрессионную камеру, вакуумнасос, соединенный с камерой через исполнительное устройство, и блок управления. При этом лекомпрессионнал камера выполнена о форме купола с отогнутыми краями и эллипсовидным основанием [1], Устройство имеет ряд недостатков. Вопервых, при осуществлении лечебной процедуры возникают затруднения в обеспечении необходимой герметизации между жесткими краями камеры и телом человека. Требуется весьма точное позиционирование декомпрессионной камеры на теле пациента и постоянные физические усилия для поддержания герметизации. Процедура предусматривает постоянное непосредственное участие высококвалифицированного медработника в течение всего лечебного сеансз. При этом один медработник не в состоянии обслужить более одного пациента одновременно. Во-вторых, абдоминальный характер зональной декомпрессии не по С ю О з 11222 зволяет обеспечить достаточного притока крови к органам зоны декомпрессии при соблюдении безопасной величины разрежения Изпестно устройство для зональной до- 5 компрессии в области брюшной полости и малого таза, содержащее жесткую герметичную декомпрессионную камеру с эластичными элементами герметизации краев камеры на теле человека, взкуумм-иэсос, со- 10 единенный с камерой чорез исполнительное устройство, и блок управления Камера выполнена о форме полусферы с буртиком по краям, а на бур гике по осему периметру закреплена прокладка из мягкой резины 15 или иного эластичного материала, обеспечивающая герметизацию краев камеры на теле человека [2] Недостатком указанного устройства является локальный, абдоминальный характер 20 декомпрессии, не позволяющий обеспечить достаточный приток крови к органам брюшной полости и малого таза при соблюдении безопасной величины разрежения 15-18 КПа. При этом исключена возможность не- 25 посредственного декомпрессионного воздействия на органы малого газа, включая внутренние полооые органы. Характер декомпрессионного воздействия абдоминальный, через брюшную стенку, опосред- 30 ствованный, что снижает лечебный эффект процедуры, Кроме того, из зоны воздействия практически исключено заОрюшинноо пространство с расположенными о нем органами - почками, надпочечниками и круп- 35 ными кровеносными сосудами. Задачей, на решение которой направлено изобретение, является создание устройства для зональной декомпрессии, обеспечивающего п о о и ш єни о лечебного 40 эффекта пугем увеличения притока кроси к внутренним органам за счет создания круговой зоны декомпрессии-о области брюшной полости и малого тазз Поставленная задача достигается тем/ 45 что в устройстве для зонзльной декомпрессии в области брюшной полости и малого тазэ, содержащем жесткую герме7іг.ную декомпрессионную камеру с эластичными элементами герметизации краев камеры на теле 50 человека, вакуум-насос, соединенный с камерой через исполнительное устройство, и блок управление, в соответствии с изобретением, декомпрессионная камера выполнена в форме шорт с элементами 55 герметизации на туловище и каждом из бедер для размещения части тела от нижнего края реберных дуг сверху до верхней трети бедер снизу причем каждый из бедренных элементов герметизации выполнен и сиде чулка из эластичного герметичного материала. Предлагаемое устройство позволяет осуществлять круговую декомпрессию органов брюшной полости и тазового пояса, что обеспечивает усиленный приток крови, депонированной до воздействия отрицательного давления в различных областях тела. При этом бедренные элементы герметизации, выполненные в виде чулок из эластичного материала, позволяют, с о д н о й стороны, избежать пережима кровеносных сосудов в области бедер, с другой стороны, обжимая нижние конечности, дополнительпо стимулируют отток крови в зону круговой декомпрессии. В соответствии с вариантом выполнения изобретения, чулки размещены внутри дополнительной герметичной емкости, присоединенной к декомпрессионной камере со стороны чулок и соединенной с вакуумнасосом через блок переключения, электрически связанной с блоком управления, а внутри камеры размещено подвижное си~ денье с в о з м о ж н о с т ь ю перемещения вдоль камеры. Такой вариант выполнения позволяет обеспечить удобство эксплуатации устройства - въезд (и выезд) пациента на подвижном сиденье в предварительно распрямленные и раздутые эластичные чулки. Ниже приведено детальное описание предлагаемого устройства для зональной декомпрессии, иллюстрируемое чертежами, на которых1 фиг. 1 - принципиальная схема устройства с продольным сечением декомпрессио н н о й камеры и дополнительной герметичной емкости; фиг. 2 -продольное сечение декомпрессиопной камеры и дополнительной герметичной емкости, вид сверху. Устройство для зональной декомпрессии в области брюшной полости и малого таза содержит жесткую герметиччую декомлрессіїонную камеру 1, выполненную и форме шорт для размещения в них части тела человека от нижнего края реберных дуг сверху до верхней трети бедер снизу. Края камеры 1, з именно верхняя и бедренная части шорг, снабжены эластичными герметичными уплотнениями: в области туловища - юбкой 2 с поясом 3 в области бедер чулками А. Юбка 2 и чулки А выполнены из эластичного герметичного материала, например из прорезиненной ткани Посредством п и е в м о т р у б о п р о в о д о о 5 через исполнительное устройство б камеры 1 соединена с вакуум-насосом 7. Исполнительное устройство 6 представляет собой блок 11222 злектропиеізматических клапанов, управление которыми обеспечивается блоком управления В, задающим степень разрежения и алгоритм управления процессом декомпрессии. Со его,-они чулок А к камере 1 при- 5 сіикована дополнительная герметичная емкость 9 таким образом, что чулки размещены внутри этой емкости. Емкость 9 соединена пневмотрубопроводамиби 10 с взк/ум насосам 7 через блок переключения 11 и 10 исполнительное устройство G, электрически связанные с блоком управления 0. Внутри камеры 1 по осей длине установлені,! направляющие 12, на колесиках которых 13 установлено сиденье М В верхней части 15 декомпрессионной камеры выполнено прозрачное окно-иллюминатор 15 для визуального контроля за состоянием тела п зоне декомпрессии. Для удобства пациснTOD устройство устаноолспо на топчане или 20 кушегке на иысоте 0,5-0,6 м над уровнем пола. Устройство работает следующим образом. Перед началом лечебной процедуры не- 25 обходимо расстегнуть поле 3 и распаунуть юбку 2, осоободив тем самым вход в декомпрессиоішую камеру 1, а подвижное сиденье 14 установить у самого края камеры 1, |'а входе в псе Затем включают вакуум-насос 30 7 и, с помощью блока управления переключения 11, создают разрежение в дополнительной герметичной емкости 9. Размещенные внутри емкости 9 чулки 4 из эластичного герметичного материала под действием ат- 35 мосферного давления в камере 1 распрямляются п надуваются внутри емкости 9. Пациент заводит голени внутрь камеры 1 и, согнуо ноги в коленях, усаживается па подоижное сиденье 14, затем, выпрямляя но согнутые ноги, вводят ступни надутых чулок 4. Далее, подтягиваясь руками и одновременно отклоняв туловище назад, пациент въезжает на подвижном сиденье в камеру. При этом ноги размещаются внутри надутых 45 чулок 4, таз и часть туловища - внутри камеры 1, а все тепо принимает горизонтальное! положение После этого запахивают юбку 2 и затягивают пояс 3. осуществляя герметизацию камеры 1 в области туловища Затем 50 с помощью блока управления 8 и блока переключения 11 отключают дополнительную "емкость 9 от вакуум-насоса 7. Устройство подготовлено к проведению лечебной процедуры. Гтепонь декомпрессии и алгоритм 55 со изменения задаются оператором с пульта упрэвлонип или компьютером. Посредством блоке; управления В и исполнительного устройства G к деко?лпрессионной камере 1 подключают вакуум-насос 7. При этом внут 6 ри декомпрессионной камеры разреженно, создающие круговую декомпрессию в зоне, ограниченной нижним гра^м реберных дуг сверху и верхней третью о>дер слизу За счет обьемного воздействия на область тазового пояса и брюшную полость усиливается артприальный приток и венозный отток крови для"всех внутренних органов указанной круговой зоны В то ч
