Жаростійкий сплав
Номер патенту: 112264
Опубліковано: 10.08.2016
Автори: Корольков Володимир Юрійович, Міщенко Валерій Григорович, Гречка Олександра Вячеславівна
Формула / Реферат
Жаростійкий сплав, що містить вуглець (С), азот (N), хром (Сr), алюміній (Аl), марганець (Мn), кремній (Si), сірку (S), фосфор (Р), залізо (Fe), барій (Ва), а також один або декілька РЗМ із групи церій (Се), лантан (La), празеодим (Рr), неодим (Nd), який відрізняється тим, що додатково містить титан (Ті), цирконій (Zr), берилій (Be), при наступному співвідношенні компонентів, мас. %:
С
£0,05
N
£0,02
Сr
19,50-22,80
Аl
4,50-6,00
Мn
0,05-0,30
Si
0,10-0,30
Ті
0,05-0,20
Zr
0,05-0,20
Be
0,005-0,05
Ва
0,0005-0,0015
один чи декілька РЗМ з групи Се, La, Pr, Nd
0,001-0,01
S
£0,015
Р
£0,015
Fe
решта.
Текст

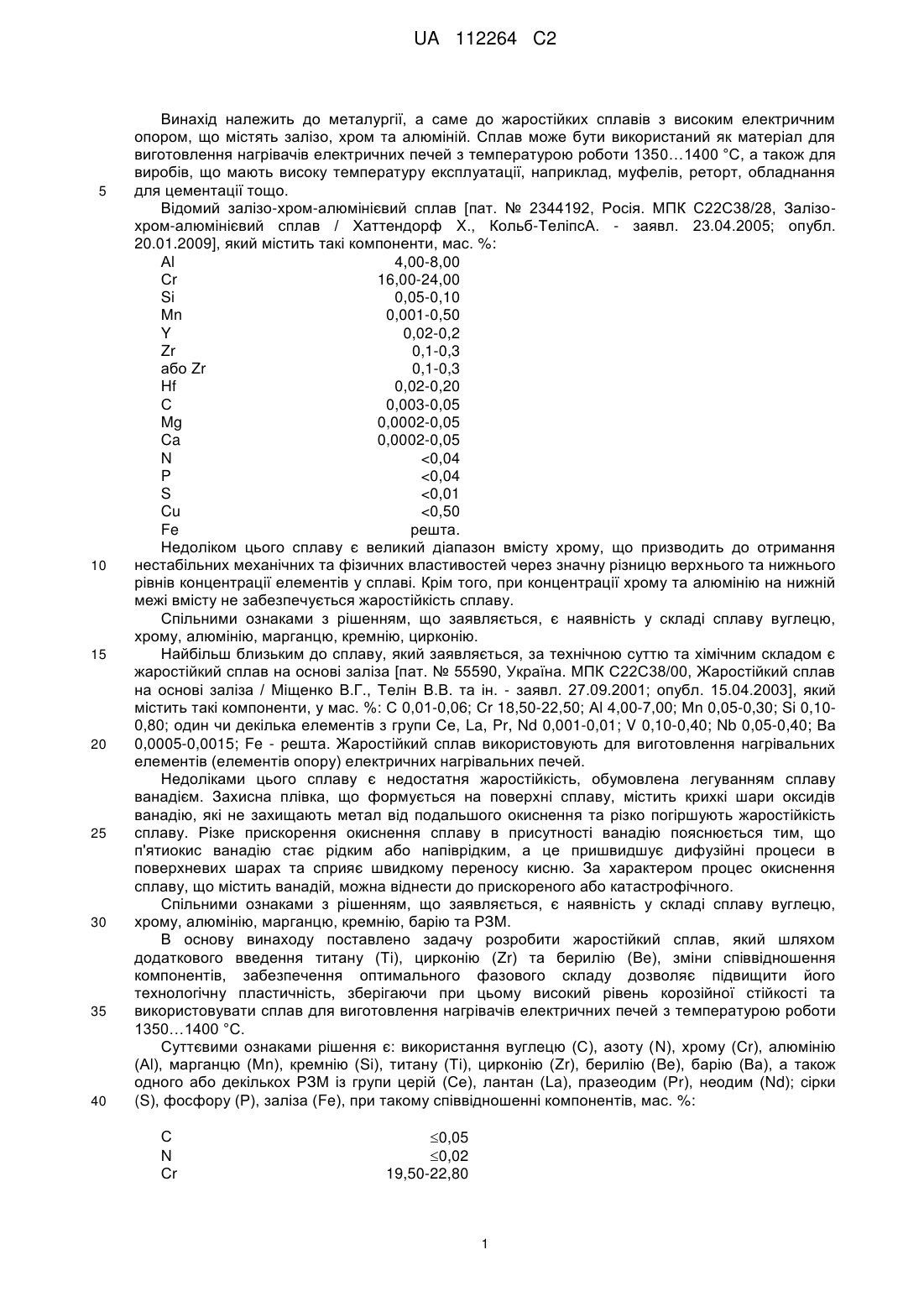

Реферат: Винахід належить до металургії, а саме до жаростійких сплавів з високим електричним опором. Cплав містить, мас. %: С0,05; N0,02; Сr 19,50-22,80; Аl 4,50-6,00; Мn 0,05-0,30; Si 0,10-0,30; Ті 0,05-0,20; Zr 0,05-0,20; Be 0,005-0,05; Ва 0,0005-0,0015; один чи декілька елементів з групи Се, La, Pr, Nd 0,001-0,01; S0,015; Р0,015; Fe - решта. Сплав може бути використаний для виготовлення нагрівачів електричних печей з температурою роботи 1350-1400 °C та інших виробів, що мають високу температуру експлуатації. UA 112264 C2 (12) UA 112264 C2 UA 112264 C2 5 10 15 20 25 30 35 40 Винахід належить до металургії, а саме до жаростійких сплавів з високим електричним опором, що містять залізо, хром та алюміній. Сплав може бути використаний як матеріал для виготовлення нагрівачів електричних печей з температурою роботи 1350…1400 °C, а також для виробів, що мають високу температуру експлуатації, наприклад, муфелів, реторт, обладнання для цементації тощо. Відомий залізо-хром-алюмінієвий сплав [пат. № 2344192, Росія. МПК С22С38/28, Залізохром-алюмінієвий сплав / Хаттендорф X., Кольб-ТеліпсА. - заявл. 23.04.2005; опубл. 20.01.2009], який містить такі компоненти, мас. %: Аl 4,00-8,00 Сr 16,00-24,00 Si 0,05-0,10 Мn 0,001-0,50 Y 0,02-0,2 Zr 0,1-0,3 або Zr 0,1-0,3 Hf 0,02-0,20 С 0,003-0,05 Mg 0,0002-0,05 Ca 0,0002-0,05 N
ДивитисяДодаткова інформація
МПК / Мітки
МПК: C22C 38/28, C22C 38/06
Мітки: жаростійкий, сплав
Код посилання
<a href="https://ua.patents.su/6-112264-zharostijjkijj-splav.html" target="_blank" rel="follow" title="База патентів України">Жаростійкий сплав</a>
Жаростійкий сплав на основі заліза
Номер патенту: 55590
Опубліковано: 15.03.2005
Автори: Міщенко Валерій Григорович, Твердохліб Сергій Васильович, Кошєлєв Юрій Ніколаєвіч, Попов Владімір Ніколаєвіч, Кадацький Микола Михайлович, ТЕЛІН ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ, Матвеєв Ігор Володимирович, Буцкій Євгєній Владіміровіч
МПК: C22C 38/26
Мітки: сплав, жаростійкий, заліза, основі
Формула / Реферат:
Жаростійкий сплав на основі заліза, який крім основи містить вуглець, хром, алюміній, кремній, марганець, а також принаймні один рідкісноземельний елемент з групи: церій, лантан, празеодим, неодим, який відрізняється тим, що додатково містить ніобій та ванадій як карбідо- та нітридоутворювач, а також барій як рафінуючий елемент при такому співвідношенні компонентів, у мас. %: вуглець 0,01-0,06 ...
Жаростійкий кобальтовий сплав
Номер патенту: 105154
Опубліковано: 10.04.2014
Автори: Черепова Тетяна Степанівна, Дмитрієва Галина Петрівна
МПК: C22C 19/07
Мітки: сплав, жаростійкий, кобальтовий
Формула / Реферат:
Жаростійкий кобальтовий сплав, що містить хром, алюміній, залізо, вольфрам, ніобій і вуглець, який відрізняється тим, що він додатково містить реній при наступному співвідношенні компонентів, мас. %: хром 15,0-25,0 ніобій 13,0-20,0 вольфрам 6,0-12,0 алюміній 2,0-4,0 залізо ...
Литий жаростійкий сплав
Номер патенту: 80498
Опубліковано: 25.09.2007
Автори: Климанчук Владислав Владиславович, Чейлях Олександр Петрович, Прекрасний Сергій Валерійович, Фомицький Євген Іванович, Кирильченко Петро Михайлович
МПК: C22C 37/06, C22C 38/28, C22C 37/10, C22C 38/50, C22C 38/38
Мітки: сплав, литий, жаростійкий
Формула / Реферат:
Литий жаростійкий сплав, що містить вуглець, хром, марганець, кремній, залізо та домішки, який відрізняється тим, що він додатково містить титан, алюміній та азот при такому співвідношенні компонентів, мас. %: вуглець 0,6-1,4 хром 18,5-21,0 кремній 1,5-2,5 марганець 2,0-3,5 титан ...
Синтетичний алюмінієвмісний сплав (сас-сплав)
Номер патенту: 37977
Опубліковано: 10.12.2008
Автори: Зуйков Олександр Ігоревич, Кульбачко Максим Григорович, Бєлов Борис Федорович, Паренчук Ігор Валерійович
МПК: C22C 35/00
Мітки: синтетичний, алюмінієвмісний, сплав, сас-сплав
Формула / Реферат:
1. Синтетичний алюмінієвмісний сплав (САС-сплав), що включає основні компоненти - залізо і алюміній, який відрізняється тим, що додатково містить титан при заданих інгредієнтах, мас.%: алюміній 5-30 титан 5-20 залізо залишок. 2. САС-сплав за п. 1, який відрізняється тим, що на базі заліза утворюються сплави фероалюмотитану - тифераль,...
Композиційний антифрикційний матеріал системи “мідний сплав – залізовуглецевий сплав”
Номер патенту: 46090
Опубліковано: 10.12.2009
Автори: Затуловський Андрій Сергійович, Ратушняк Володимир Юрійович
МПК: C22C 9/08, C22C 1/02, C22C 38/04
Мітки: мідній, композиційний, матеріал, залізовуглецевий, сплав, системі, антифрикційний
Формула / Реферат:
1. Композиційний антифрикційний матеріал системи "мідний сплав - залізовуглецевий сплав", матриця якого містить свинець як тверде мастило, який складається з псевдосплаву міді та свинцю, та дискретних часток залізовуглецевого сплаву, який відрізняється тим, що до складу композиту додатково додано свинець при наступному співвідношенні компонентів, мас. ч. %: частки залізовуглецевого сплаву 40-63 ...
Попередній патент: Спосіб виготовлення основи для друку і декоративна панель, отримана методом прямого друку
Наступний патент: Формувач періодичної послідовності кодових серій імпульсів з програмованими параметрами
Випадковий патент: Спосіб одержання сполук алкілгідропероксиду
