Закупорювальний пристрій з індикацією першого відкривання

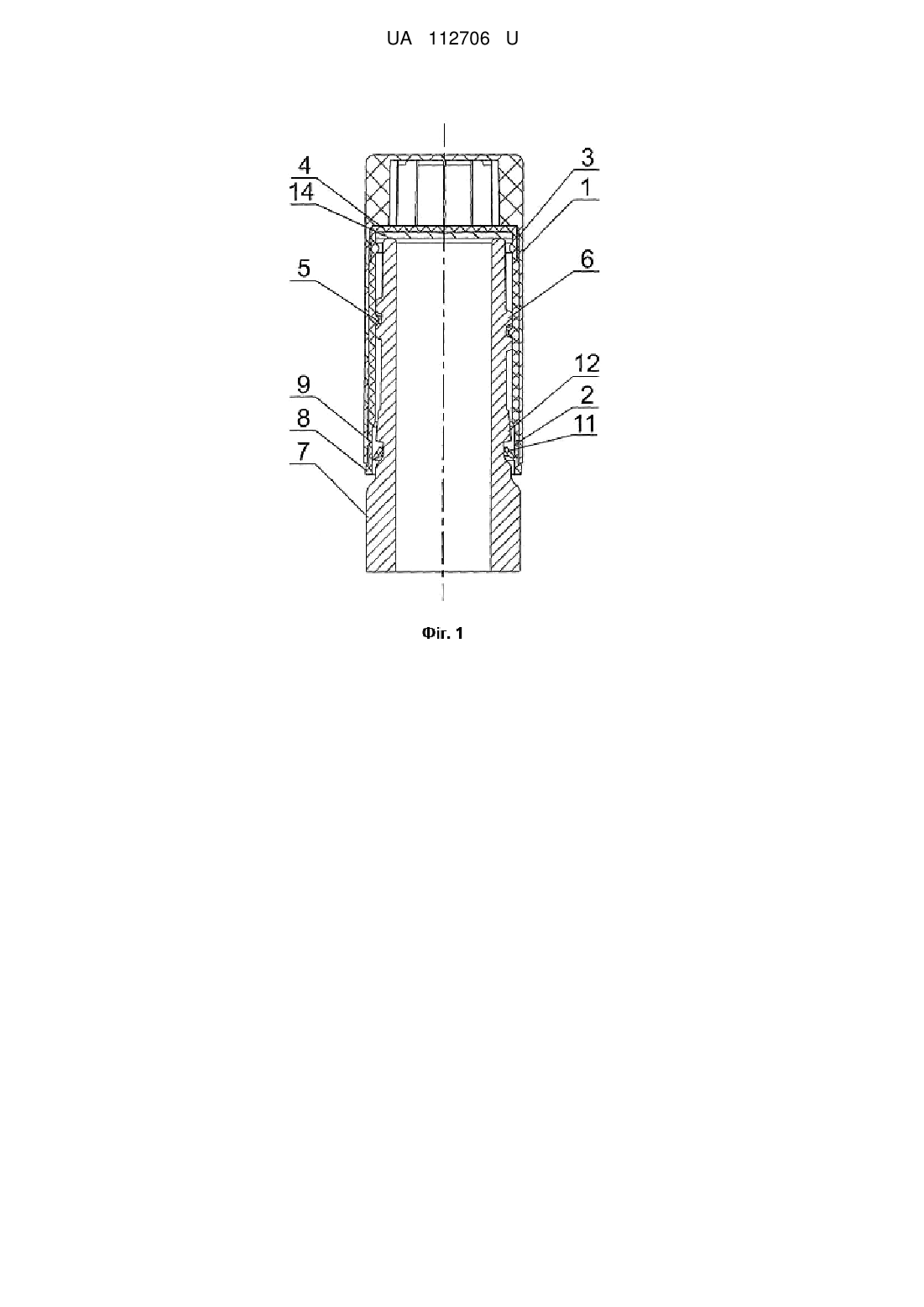

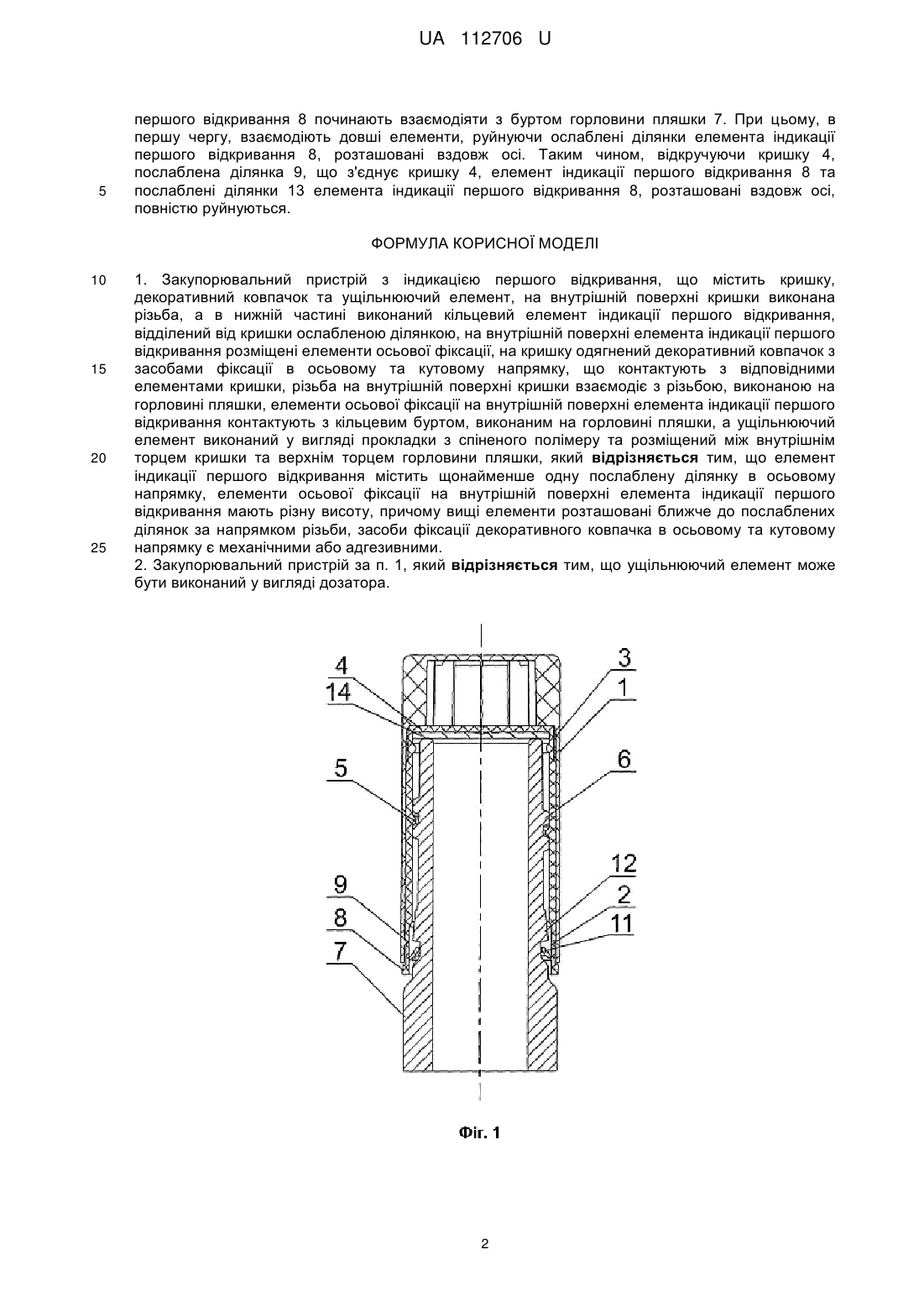

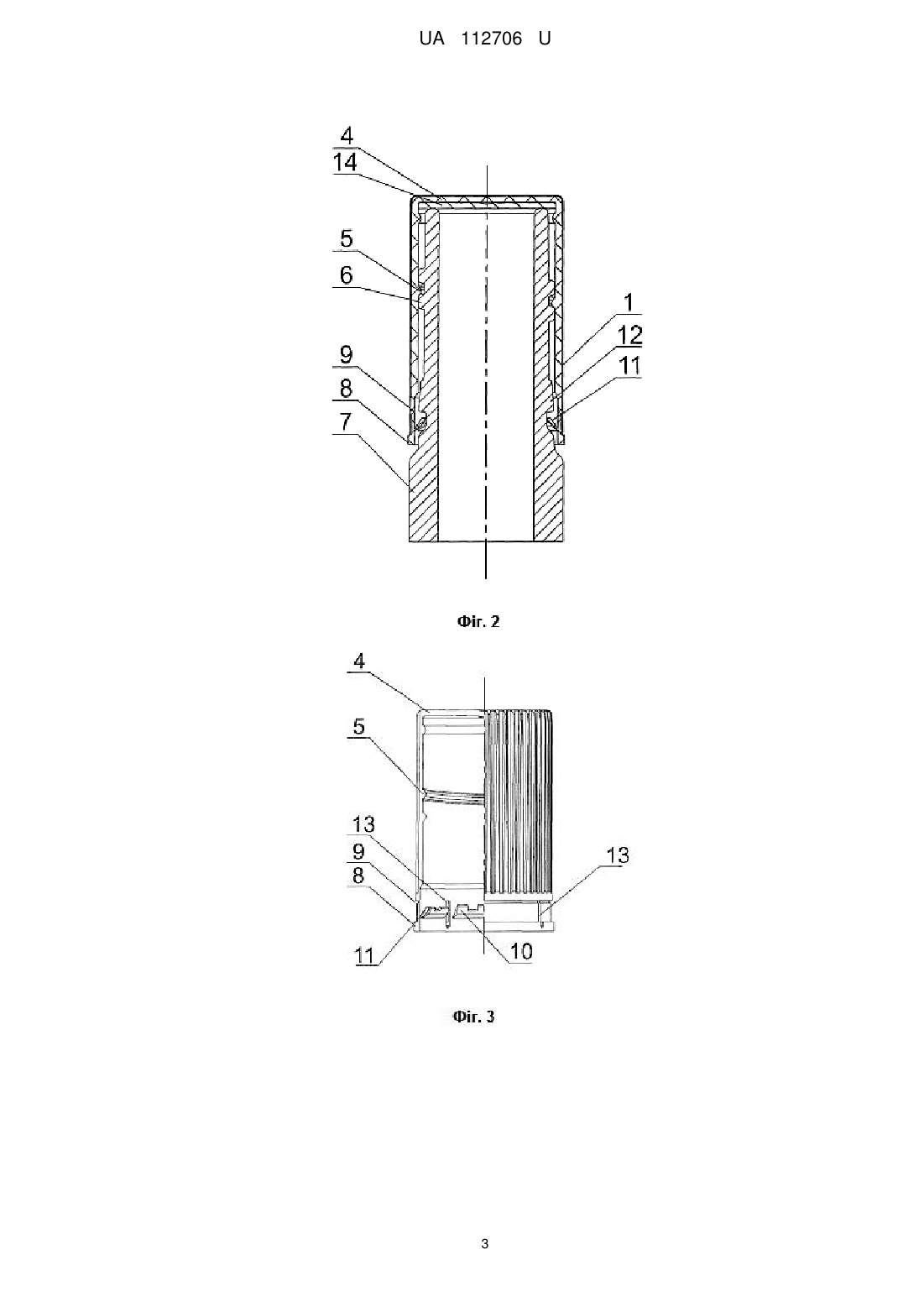

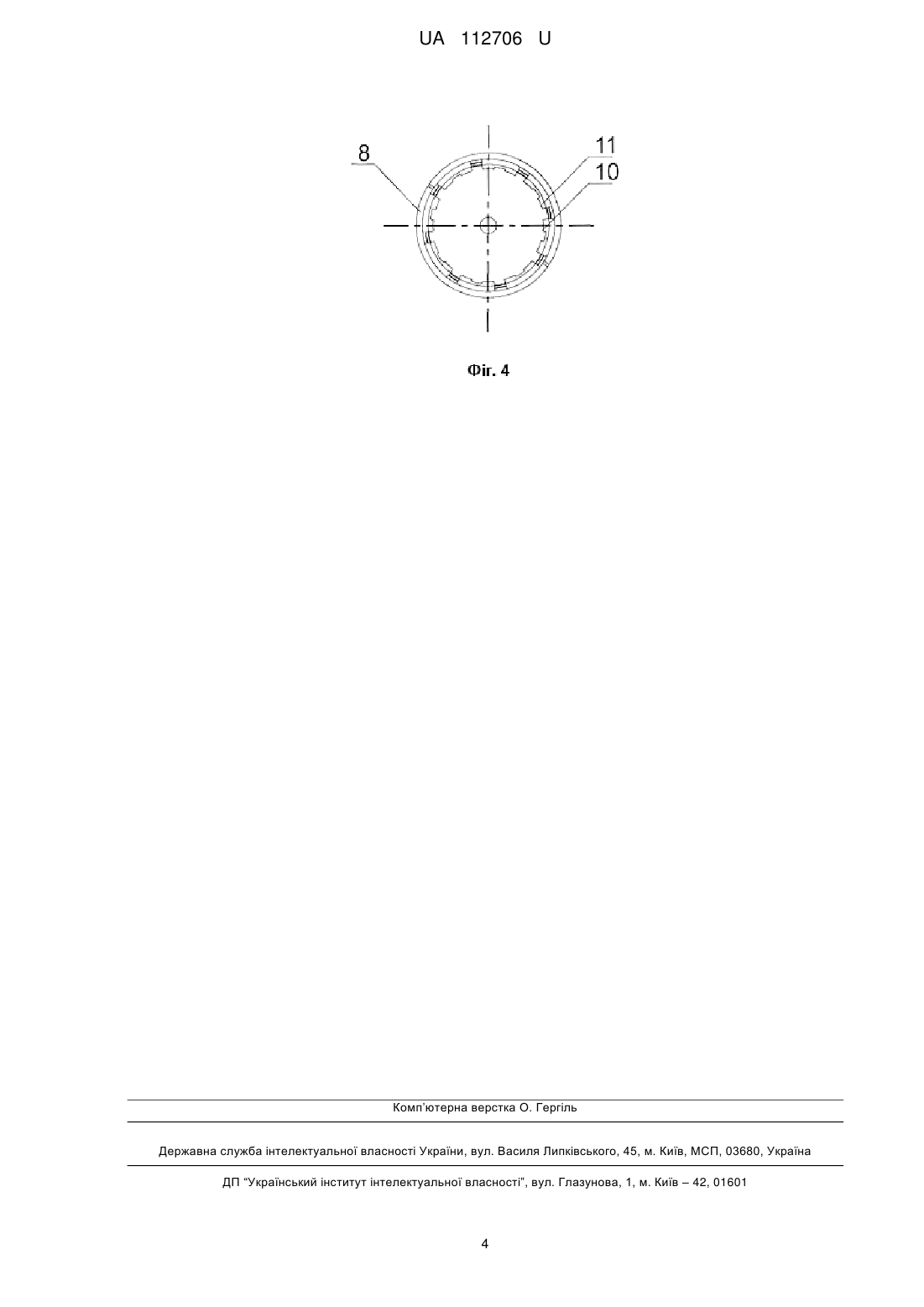

Реферат: Закупорювальний пристрій з індикацією першого відкривання містить кришку, декоративний ковпачок та ущільнюючий елемент, на внутрішній поверхні кришки виконана різьба, а в нижній частині виконаний кільцевий елемент індикації першого відкривання, відділений від кришки ослабленою ділянкою, на внутрішній поверхні елемента індикації першого відкривання розміщені елементи осьової фіксації, на кришку одягнений декоративний ковпачок з засобами фіксації в осьовому та кутовому напрямку, що контактують з відповідними елементами кришки, різьба на внутрішній поверхні кришки взаємодіє з різьбою, виконаною на горловині пляшки, елементи осьової фіксації на внутрішній поверхні елемента індикації першого відкривання контактують з кільцевим буртом, виконаним на горловині пляшки, а ущільнюючий елемент виконаний у вигляді прокладки з спіненого полімеру та розміщений між внутрішнім торцем кришки та верхнім торцем горловини пляшки. Елемент індикації першого відкривання містить щонайменше одну послаблену ділянку в осьовому напрямку, елементи осьової фіксації на внутрішній поверхні елемента індикації першого відкривання мають різну висоту, причому вищі елементи розташовані ближче до послаблених ділянок за напрямком різьби, засоби фіксації декоративного ковпачка в осьовому та кутовому напрямку є механічними або адгезивними. UA 112706 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ З ІНДИКАЦІЄЮ ПЕРШОГО ВІДКРИВАННЯ UA 112706 U UA 112706 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для герметичного закривання рідких середовищ в тарі, що має горловину, зокрема затворів багатократної дії, захищених від несанкціонованого відкривання, шляхом індикації першого відкривання, і може бути використана в харчовій та лікеро-горілчаній промисловості. Найближчим аналогом пристрою, що заявляється, є закупорювальний пристрій з індикацією першого відкривання [Патент України № 107607, Кл. B65D 41/34, публ. 2016 p.] що містить кришку, декоративний ковпачок та ущільнюючий елемент, на внутрішній поверхні кришки виконана різьба, а в нижній частині виконаний кільцевий елемент індикації першого відкривання, відділений від кришки ослабленою ділянкою, на внутрішній поверхні елемента індикації першого відкривання розміщені елементи осьової фіксації, на кришку одягнений декоративний ковпачок, на внутрішній бічній поверхні якого виконані елементи осьової та кутової фіксації, що контактують з відповідними елементами кришки, різьба на внутрішній поверхні кришки контактує з різьбою, виконаною на горловині пляшки, елементи осьової фіксації на внутрішній поверхні елемента індикації першого відкривання контактують з кільцевим буртом, виконаним на горловині пляшки, а ущільнюючий елемент виконаний у вигляді прокладки з спіненого полімеру та розміщений між внутрішнім торцем кришки та верхнім торцем горловини пляшки. Однак цей пристрій можна вдосконалити для покращення надійності індикації першого відкривання. В основу корисної моделі поставлена задача забезпечити можливість руйнування елемента індикації першого відкривання. Поставлена задача вирішується тим, що закупорювальний пристрій з індикацією першого відкривання, що містить кришку, декоративний ковпачок та ущільнюючий елемент, на внутрішній поверхні кришки виконана різьба, а в нижній частині виконаний кільцевий елемент індикації першого відкривання, відділений від кришки ослабленою ділянкою, на внутрішній поверхні елемента індикації першого відкривання розміщені елементи осьової фіксації, на кришку одягнений декоративний ковпачок з засобами фіксації в осьовому та кутовому напрямку, що контактують з відповідними елементами кришки, різьба на внутрішній поверхні кришки взаємодіє з різьбою, виконаною на горловині пляшки, елементи осьової фіксації на внутрішній поверхні елемента індикації першого відкривання контактують з кільцевим буртом, виконаним на горловині пляшки, а ущільнюючий елемент виконаний у вигляді прокладки з спіненого полімеру та розміщений між внутрішнім торцем кришки та верхнім торцем горловини пляшки, в якому, згідно з корисною моделлю, елемент індикації першого відкривання містить щонайменше одну ослаблену ділянку в осьовому напрямку, елементи осьової фіксації на внутрішній поверхні елемента індикації першого відкривання мають різну висоту, причому вищі елементи розташовані ближче до послаблених ділянок за напрямком різьби, засоби фіксації декоративного ковпачка в осьовому та кутовому напрямку є механічними або адгезивними. Ущільнюючий елемент може бути виконаний у вигляді дозатора. Елементи осьової фіксації виконані різновисокими, причому найвищі елементи осьової фіксації розташовані з одного боку від ослаблених ділянок елемента індикації першого відкривання за напрямком різьби дозволяють прогнозовано руйнувати елемент індикації першого відкривання, в тому числі руйнувати ослаблені ділянки, розташовані вздовж осі елемента індикації першого відкривання, що покращує надійність індикації першого відкривання, оскільки елемент індикації першого відкривання не тільки відділяється від кришки, але й розділяється на декілька частин. На фіг. 1 зображений закупорювальний пристрій з механічною фіксацією декоративного ковпачка, в розрізі; на фіг. 2 це ж з адгезивною фіксацією, в розрізі; на фіг. 3 - кришка, в розрізі; на фіг. 4 - закупорювальний пристрій вигляд знизу. Закупорювальний пристрій з індикацією першого відкривання містить декоративний ковпачок 1, сполучений адгезивно або механічно за допомогою елементів осьової 2 та кутової 3 фіксації з кришкою 4. Кришка містить різьбу 5, яка взаємодіє з відповідною різьбою 6 горловини пляшки 7, елемент індикації першого відкривання 8 приєднаний за допомогою послабленої ділянки 9. Елемент індикації першого відкривання 8 містить довші 10 та коротші 11 елементи осьової фіксації що взаємодіють з буртом 12 горловини 7 пляшки та одну або більше послаблених ділянок 13, що розташовані вздовж осі закупорювального пристрою. Між кришкою та горловиною пляшки розташований ущільнюючий елемент 14. Закупорювальний пристрій використовують наступним чином: При першому відкриванні, обертаючи декоративний ковпачок 1, одночасно з ним обертається сполучена з ним кришка 4. Завдяки взаємодії в різьбовому з'єднані кришка 4 просувається вздовж осі, при цьому довші елементи осьової 2 фіксації елемента індикації 1 UA 112706 U 5 першого відкривання 8 починають взаємодіяти з буртом горловини пляшки 7. При цьому, в першу чергу, взаємодіють довші елементи, руйнуючи ослаблені ділянки елемента індикації першого відкривання 8, розташовані вздовж осі. Таким чином, відкручуючи кришку 4, послаблена ділянка 9, що з'єднує кришку 4, елемент індикації першого відкривання 8 та послаблені ділянки 13 елемента індикації першого відкривання 8, розташовані вздовж осі, повністю руйнуються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Закупорювальний пристрій з індикацією першого відкривання, що містить кришку, декоративний ковпачок та ущільнюючий елемент, на внутрішній поверхні кришки виконана різьба, а в нижній частині виконаний кільцевий елемент індикації першого відкривання, відділений від кришки ослабленою ділянкою, на внутрішній поверхні елемента індикації першого відкривання розміщені елементи осьової фіксації, на кришку одягнений декоративний ковпачок з засобами фіксації в осьовому та кутовому напрямку, що контактують з відповідними елементами кришки, різьба на внутрішній поверхні кришки взаємодіє з різьбою, виконаною на горловині пляшки, елементи осьової фіксації на внутрішній поверхні елемента індикації першого відкривання контактують з кільцевим буртом, виконаним на горловині пляшки, а ущільнюючий елемент виконаний у вигляді прокладки з спіненого полімеру та розміщений між внутрішнім торцем кришки та верхнім торцем горловини пляшки, який відрізняється тим, що елемент індикації першого відкривання містить щонайменше одну послаблену ділянку в осьовому напрямку, елементи осьової фіксації на внутрішній поверхні елемента індикації першого відкривання мають різну висоту, причому вищі елементи розташовані ближче до послаблених ділянок за напрямком різьби, засоби фіксації декоративного ковпачка в осьовому та кутовому напрямку є механічними або адгезивними. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що ущільнюючий елемент може бути виконаний у вигляді дозатора. 2 UA 112706 U 3 UA 112706 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
