Пристрій для утримання кулемета калашникова модернізованого бронетранспортерного на зсу-23-4 “шилка”

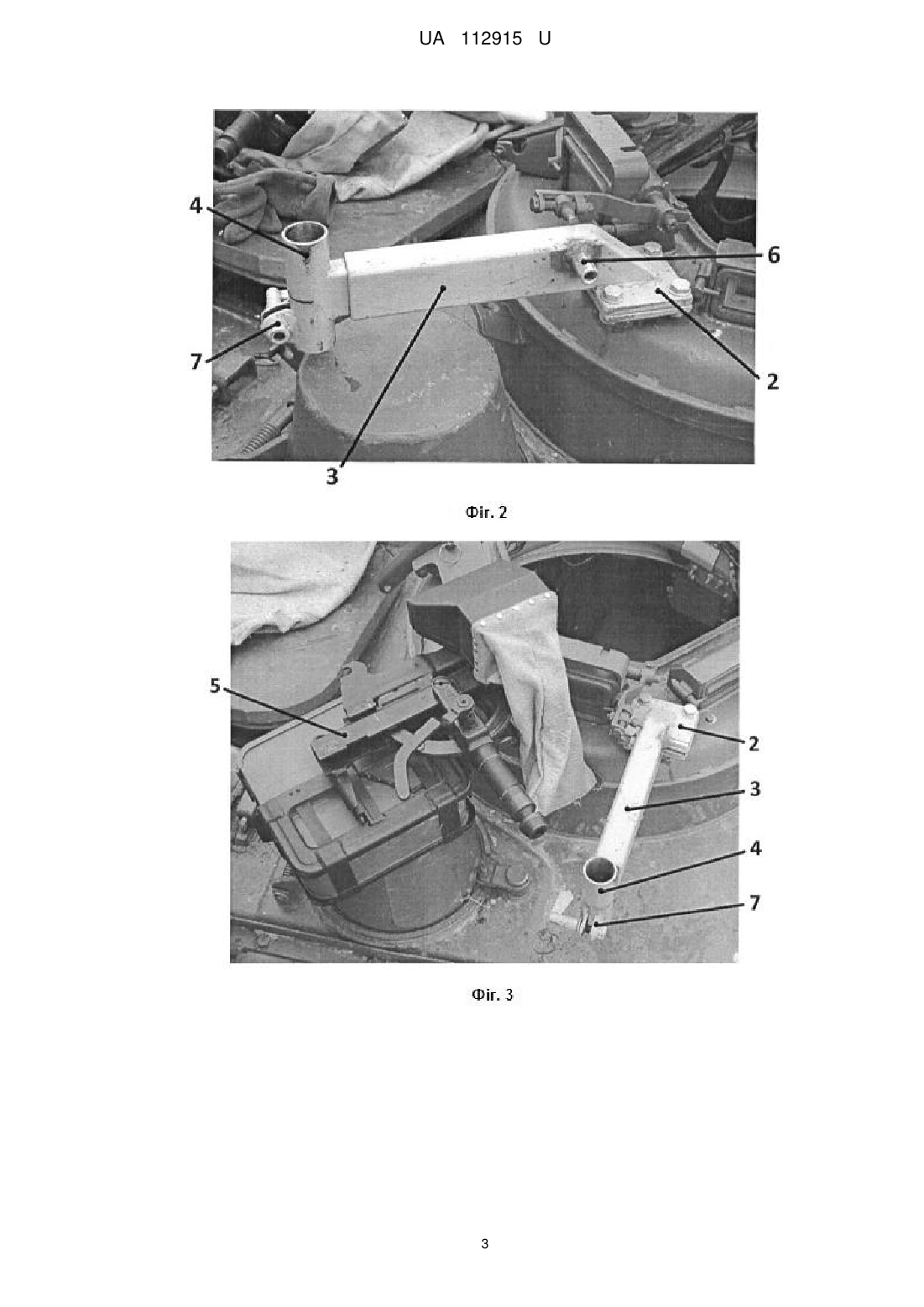

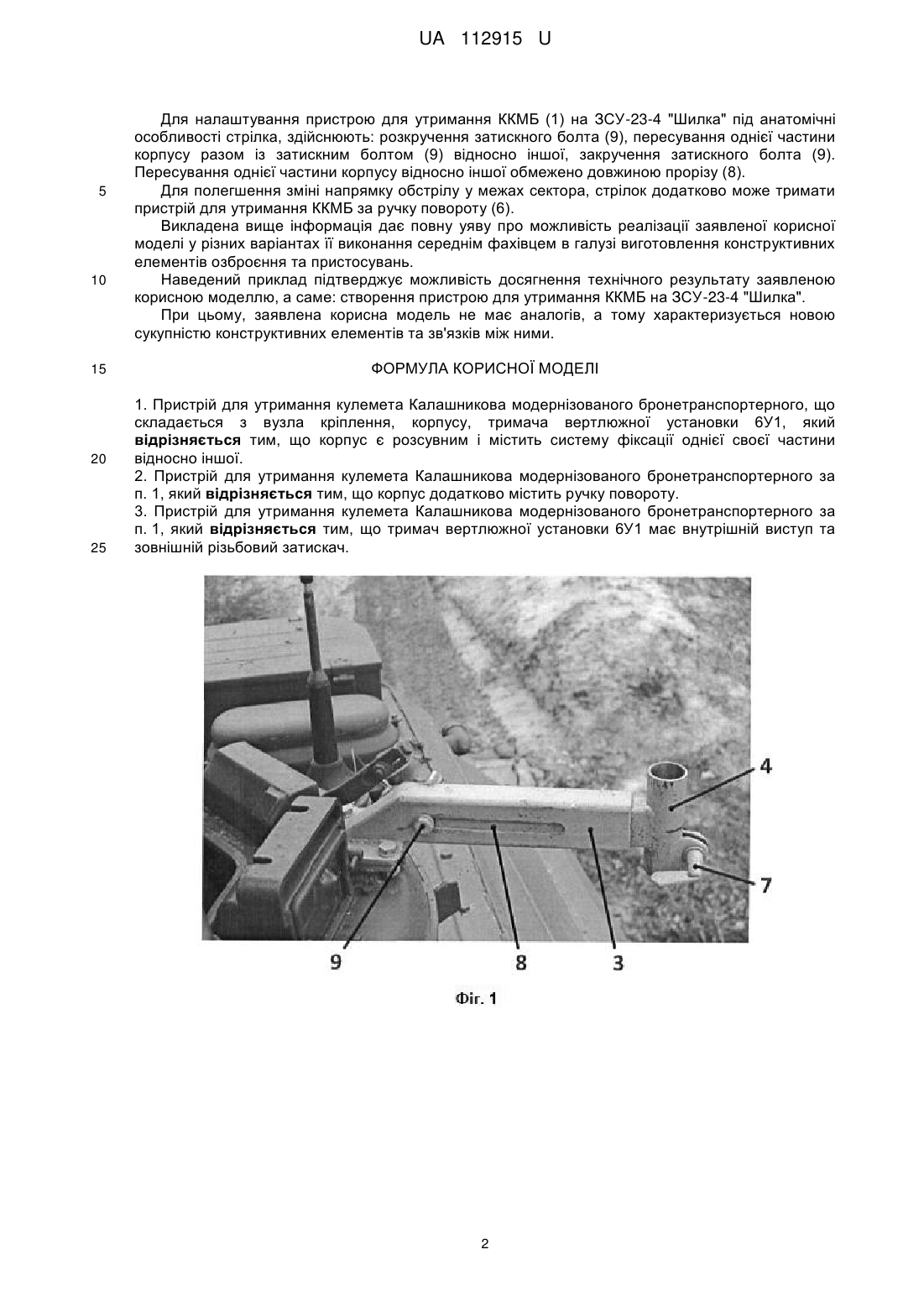

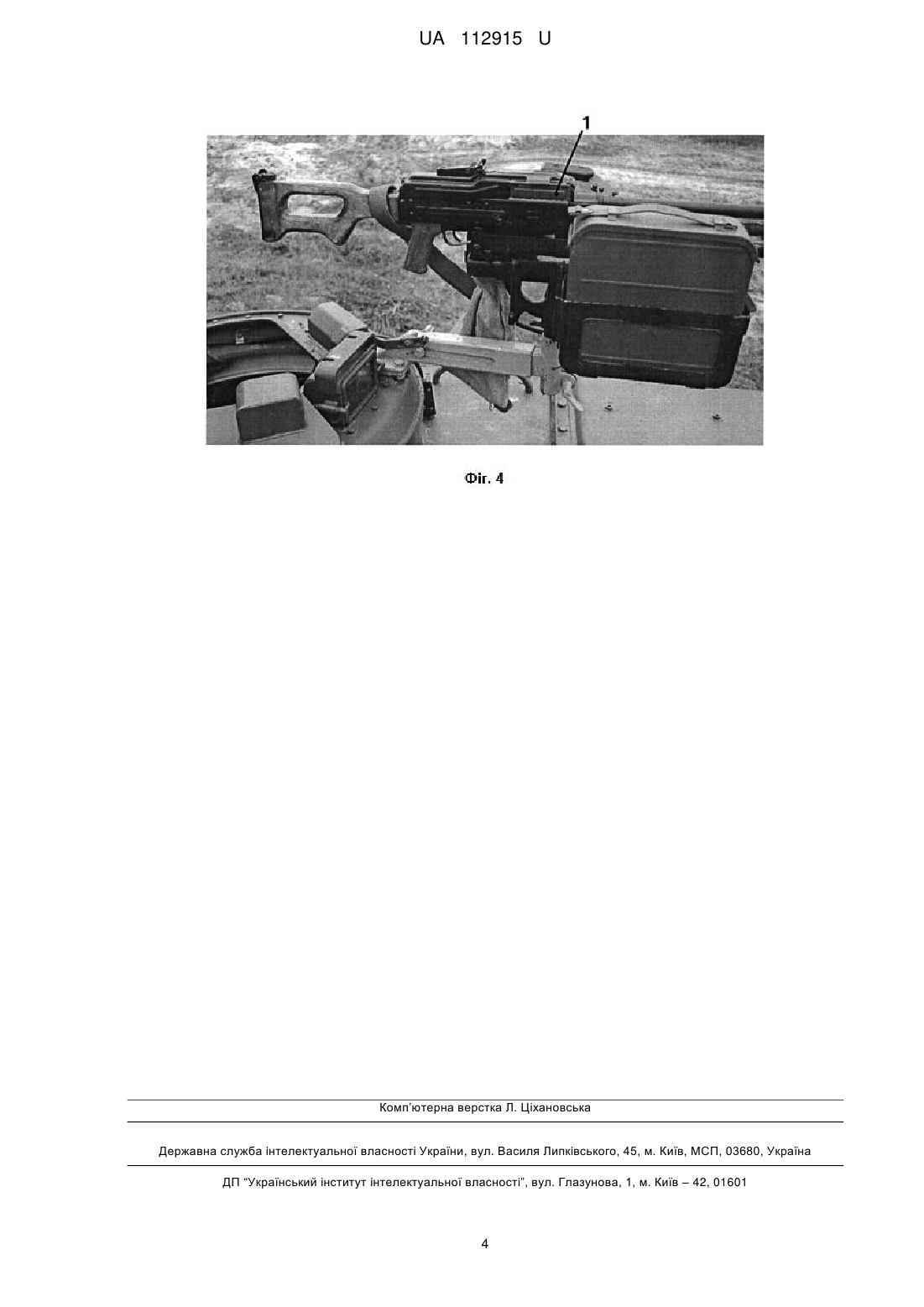

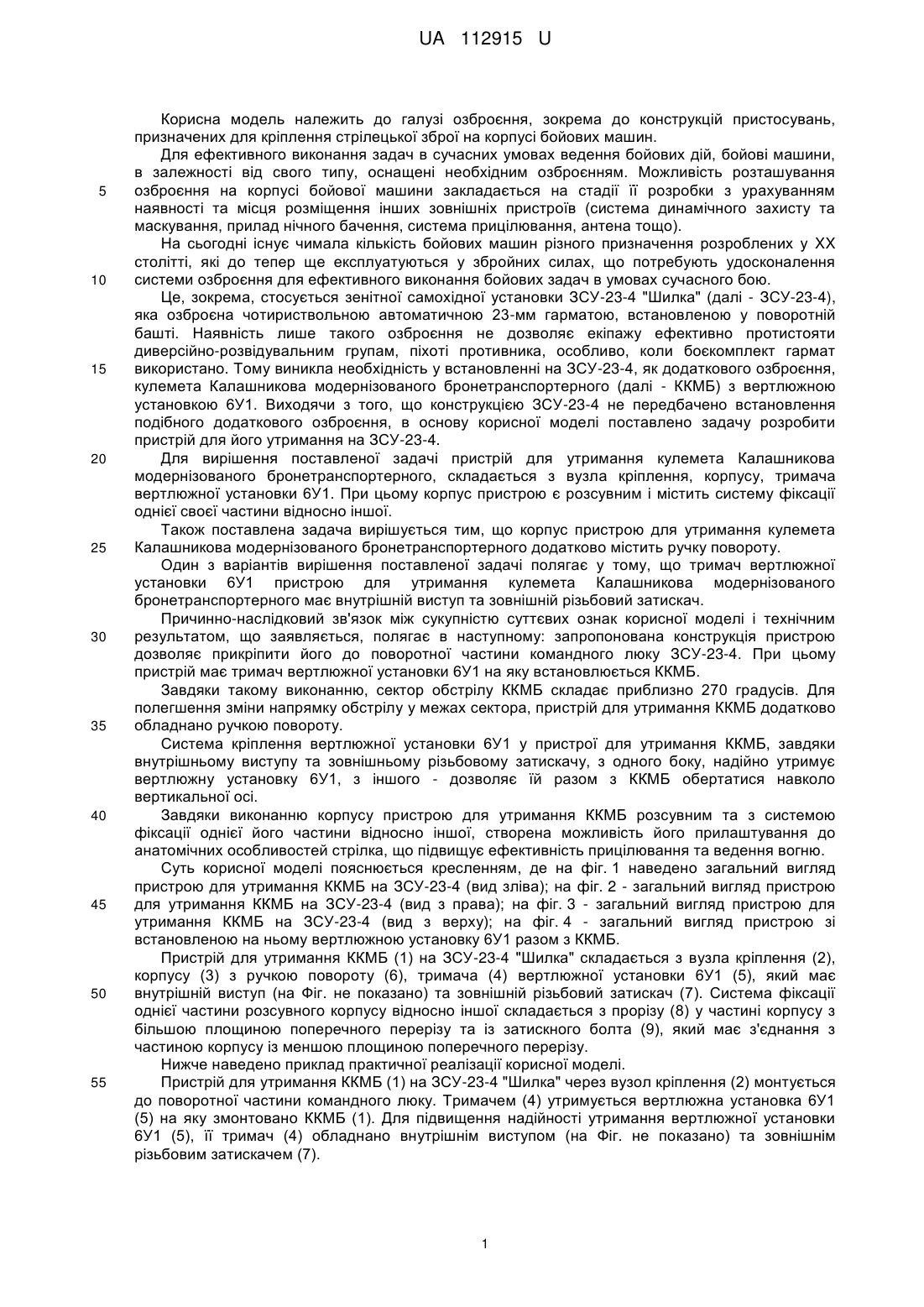

Реферат: Пристрій для утримання кулемета Калашникова модернізованого бронетранспортерного, що складається з вузла кріплення, корпусу, тримача вертлюжної установки 6У1, причому корпус є розсувним і містить систему фіксації однієї своєї частини відносно іншої. UA 112915 U (12) UA 112915 U UA 112915 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до конструкцій пристосувань, призначених для кріплення стрілецької зброї на корпусі бойових машин. Для ефективного виконання задач в сучасних умовах ведення бойових дій, бойові машини, в залежності від свого типу, оснащені необхідним озброєнням. Можливість розташування озброєння на корпусі бойової машини закладається на стадії її розробки з урахуванням наявності та місця розміщення інших зовнішніх пристроїв (система динамічного захисту та маскування, прилад нічного бачення, система прицілювання, антена тощо). На сьогодні існує чимала кількість бойових машин різного призначення розроблених у XX столітті, які до тепер ще експлуатуються у збройних силах, що потребують удосконалення системи озброєння для ефективного виконання бойових задач в умовах сучасного бою. Це, зокрема, стосується зенітної самохідної установки ЗСУ-23-4 "Шилка" (далі - ЗСУ-23-4), яка озброєна чотириствольною автоматичною 23-мм гарматою, встановленою у поворотній башті. Наявність лише такого озброєння не дозволяє екіпажу ефективно протистояти диверсійно-розвідувальним групам, піхоті противника, особливо, коли боєкомплект гармат використано. Тому виникла необхідність у встановленні на ЗСУ-23-4, як додаткового озброєння, кулемета Калашникова модернізованого бронетранспортерного (далі - ККМБ) з вертлюжною установкою 6У1. Виходячи з того, що конструкцією ЗСУ-23-4 не передбачено встановлення подібного додаткового озброєння, в основу корисної моделі поставлено задачу розробити пристрій для його утримання на ЗСУ-23-4. Для вирішення поставленої задачі пристрій для утримання кулемета Калашникова модернізованого бронетранспортерного, складається з вузла кріплення, корпусу, тримача вертлюжної установки 6У1. При цьому корпус пристрою є розсувним і містить систему фіксації однієї своєї частини відносно іншої. Також поставлена задача вирішується тим, що корпус пристрою для утримання кулемета Калашникова модернізованого бронетранспортерного додатково містить ручку повороту. Один з варіантів вирішення поставленої задачі полягає у тому, що тримач вертлюжної установки 6У1 пристрою для утримання кулемета Калашникова модернізованого бронетранспортерного має внутрішній виступ та зовнішній різьбовий затискач. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що заявляється, полягає в наступному: запропонована конструкція пристрою дозволяє прикріпити його до поворотної частини командного люку ЗСУ-23-4. При цьому пристрій має тримач вертлюжної установки 6У1 на яку встановлюється ККМБ. Завдяки такому виконанню, сектор обстрілу ККМБ складає приблизно 270 градусів. Для полегшення зміни напрямку обстрілу у межах сектора, пристрій для утримання ККМБ додатково обладнано ручкою повороту. Система кріплення вертлюжної установки 6У1 у пристрої для утримання ККМБ, завдяки внутрішньому виступу та зовнішньому різьбовому затискачу, з одного боку, надійно утримує вертлюжну установку 6У1, з іншого - дозволяє їй разом з ККМБ обертатися навколо вертикальної осі. Завдяки виконанню корпусу пристрою для утримання ККМБ розсувним та з системою фіксації однієї його частини відносно іншої, створена можливість його прилаштування до анатомічних особливостей стрілка, що підвищує ефективність прицілювання та ведення вогню. Суть корисної моделі пояснюється кресленням, де на фіг. 1 наведено загальний вигляд пристрою для утримання ККМБ на ЗСУ-23-4 (вид зліва); на фіг. 2 - загальний вигляд пристрою для утримання ККМБ на ЗСУ-23-4 (вид з права); на фіг. 3 - загальний вигляд пристрою для утримання ККМБ на ЗСУ-23-4 (вид з верху); на фіг. 4 - загальний вигляд пристрою зі встановленою на ньому вертлюжною установку 6У1 разом з ККМБ. Пристрій для утримання ККМБ (1) на ЗСУ-23-4 "Шилка" складається з вузла кріплення (2), корпусу (3) з ручкою повороту (6), тримача (4) вертлюжної установки 6У1 (5), який має внутрішній виступ (на Фіг. не показано) та зовнішній різьбовий затискач (7). Система фіксації однієї частини розсувного корпусу відносно іншої складається з прорізу (8) у частині корпусу з більшою площиною поперечного перерізу та із затискного болта (9), який має з'єднання з частиною корпусу із меншою площиною поперечного перерізу. Нижче наведено приклад практичної реалізації корисної моделі. Пристрій для утримання ККМБ (1) на ЗСУ-23-4 "Шилка" через вузол кріплення (2) монтується до поворотної частини командного люку. Тримачем (4) утримується вертлюжна установка 6У1 (5) на яку змонтовано ККМБ (1). Для підвищення надійності утримання вертлюжної установки 6У1 (5), її тримач (4) обладнано внутрішнім виступом (на Фіг. не показано) та зовнішнім різьбовим затискачем (7). 1 UA 112915 U 5 10 15 20 25 Для налаштування пристрою для утримання ККМБ (1) на ЗСУ-23-4 "Шилка" під анатомічні особливості стрілка, здійснюють: розкручення затискного болта (9), пересування однієї частини корпусу разом із затискним болтом (9) відносно іншої, закручення затискного болта (9). Пересування однієї частини корпусу відносно іншої обмежено довжиною прорізу (8). Для полегшення зміні напрямку обстрілу у межах сектора, стрілок додатково може тримати пристрій для утримання ККМБ за ручку повороту (6). Викладена вище інформація дає повну уяву про можливість реалізації заявленої корисної моделі у різних варіантах її виконання середнім фахівцем в галузі виготовлення конструктивних елементів озброєння та пристосувань. Наведений приклад підтверджує можливість досягнення технічного результату заявленою корисною моделлю, а саме: створення пристрою для утримання ККМБ на ЗСУ-23-4 "Шилка". При цьому, заявлена корисна модель не має аналогів, а тому характеризується новою сукупністю конструктивних елементів та зв'язків між ними. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для утримання кулемета Калашникова модернізованого бронетранспортерного, що складається з вузла кріплення, корпусу, тримача вертлюжної установки 6У1, який відрізняється тим, що корпус є розсувним і містить систему фіксації однієї своєї частини відносно іншої. 2. Пристрій для утримання кулемета Калашникова модернізованого бронетранспортерного за п. 1, який відрізняється тим, що корпус додатково містить ручку повороту. 3. Пристрій для утримання кулемета Калашникова модернізованого бронетранспортерного за п. 1, який відрізняється тим, що тримач вертлюжної установки 6У1 має внутрішній виступ та зовнішній різьбовий затискач. 2 UA 112915 U 3 UA 112915 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
