Магазин для патронів до автомата калашникова

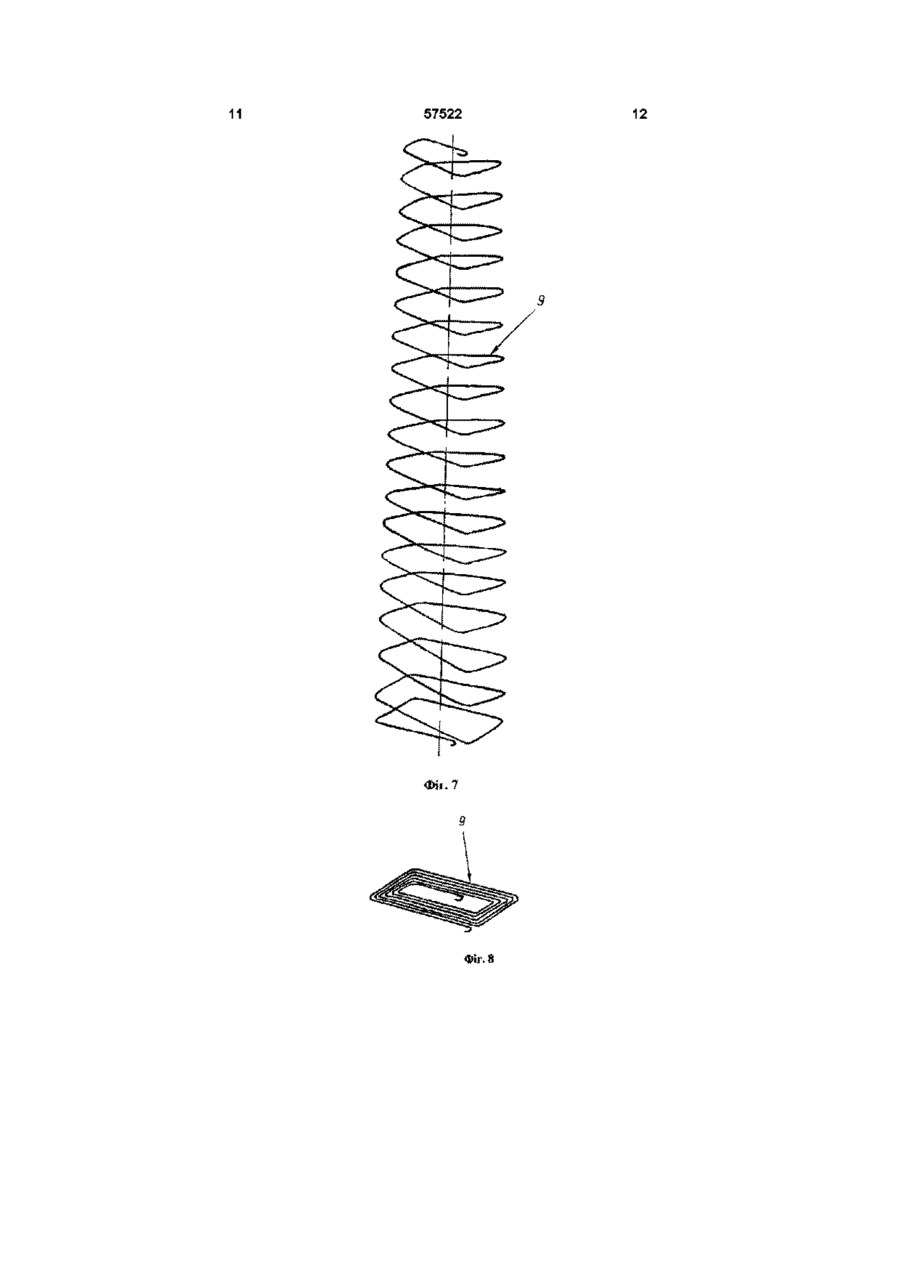

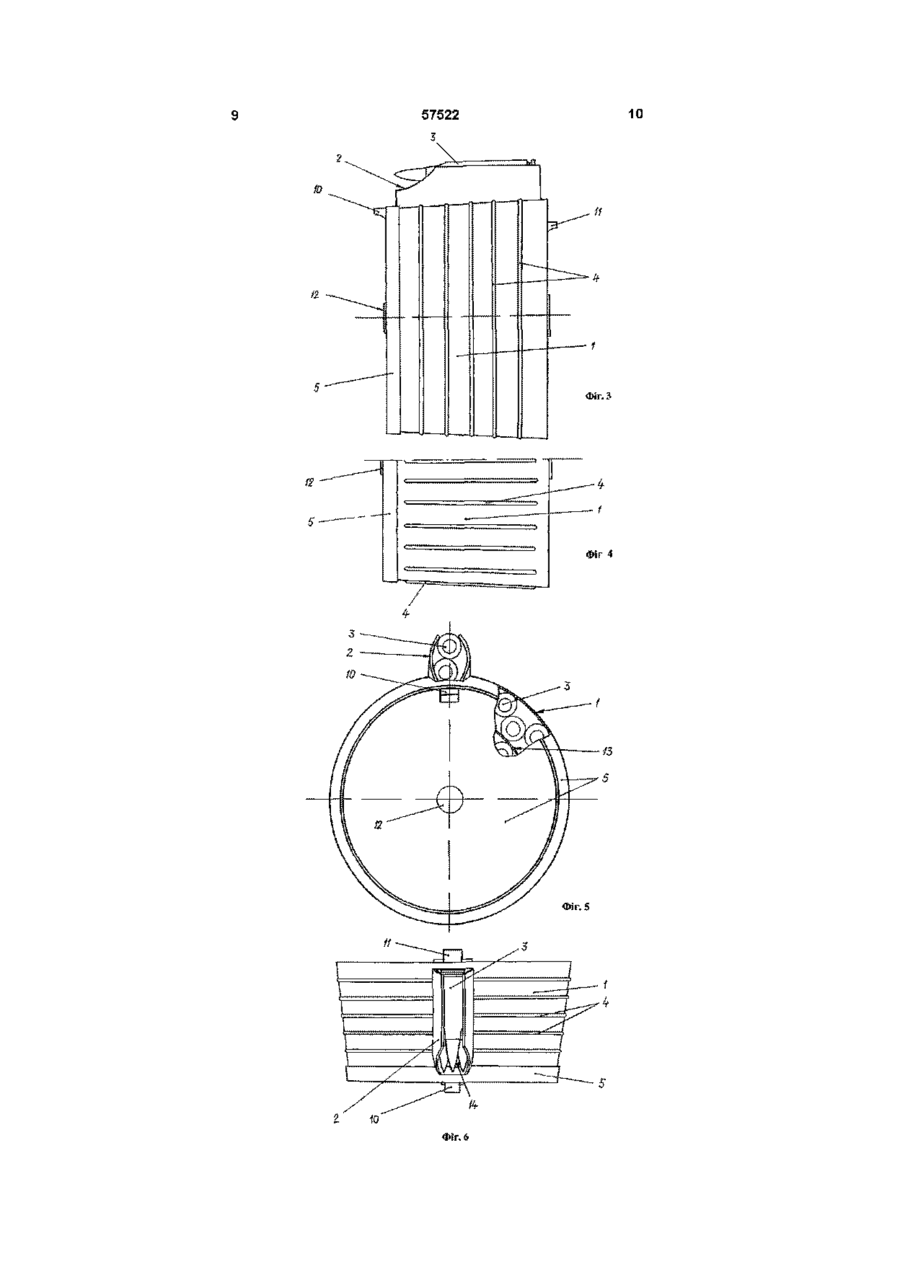

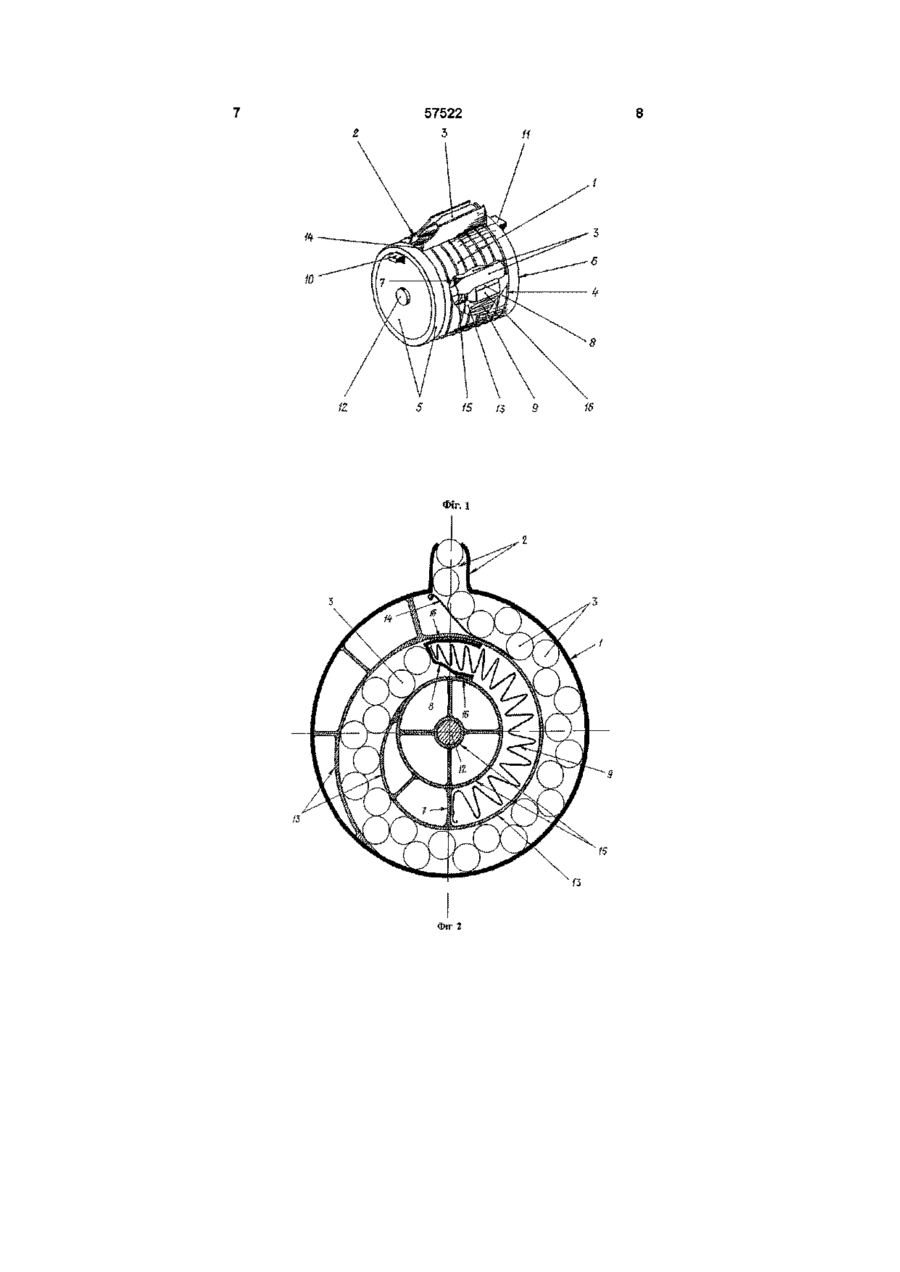

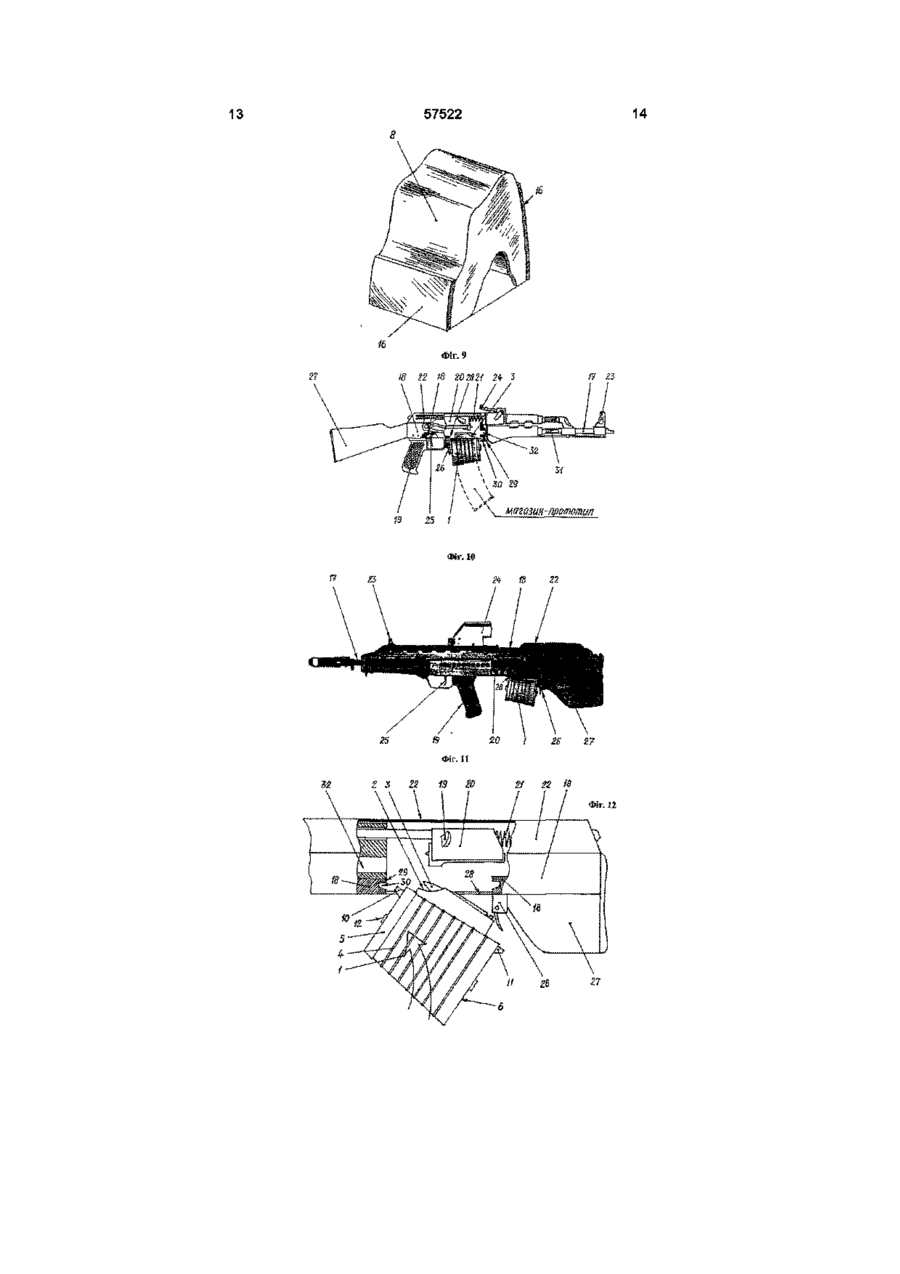

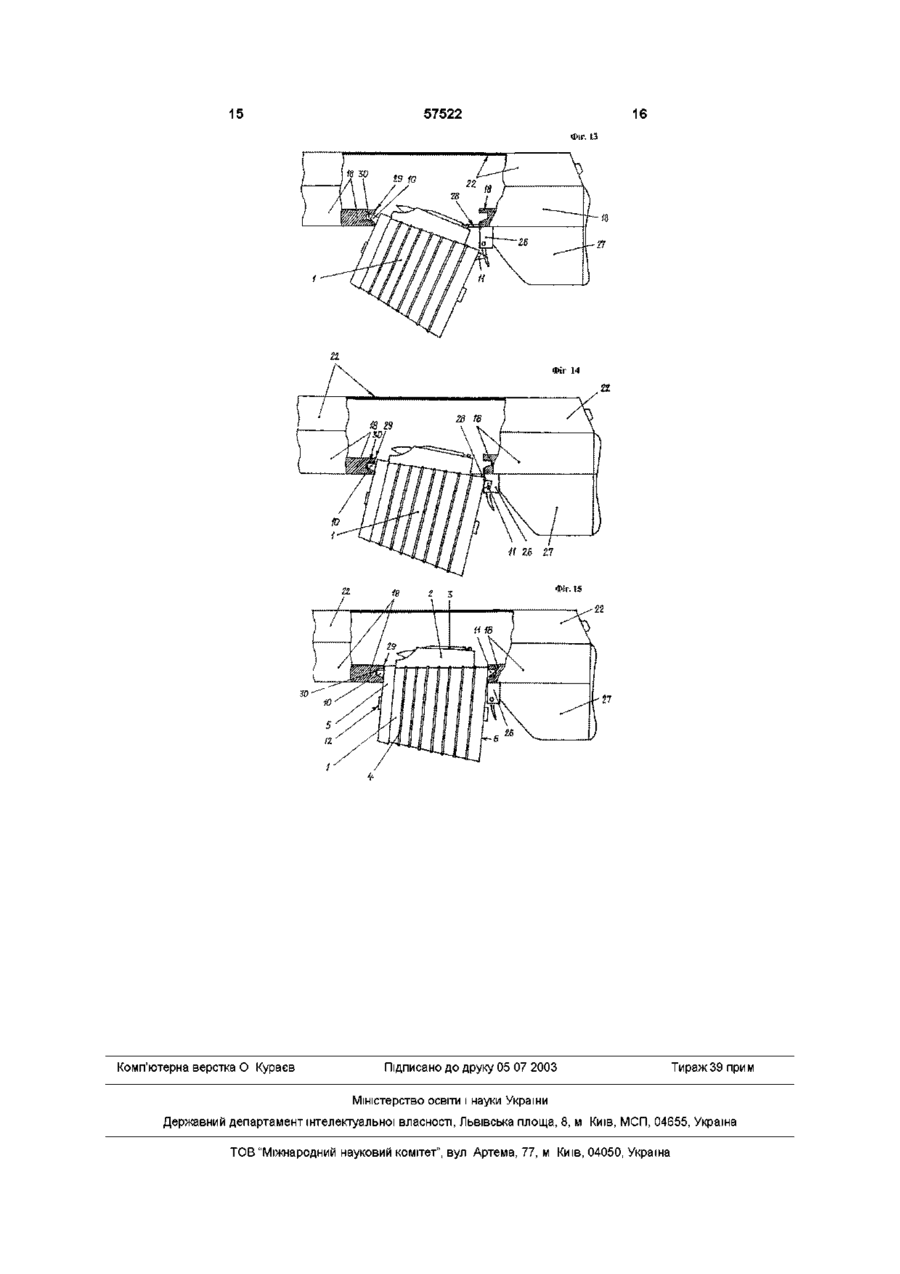

1 Магазин для патронів до автомата Калашникова, що містить корпус з горловиною для подачі патронів і елементами жорсткості, кришку, стопорну планку, подавач, пружину, яка впирається одним кінцем у стопорну планку, а іншим у подавач, опорний виступ і зачіп, який відрізняється тим, що магазин додатково містить другу кришку, елемент кріплення кришки до корпуса, напрямну для патронів, пружний елемент, закріплений на закінцівці напрямної, додатковий корпус, розміщений осесиметрично основному корпусу усередині останнього, і додаткові накладки, закріплені на подавачі, при цьому корпус виконаний як зрізаний конус, кришки закріплені на корпусі по колу малого і великого діаметра, отвір для подачі патронів виконаний перпендикулярним передній і задній кришкам, елементи жорсткості корпуса розташовані або уздовж патрона, або по колу корпуса, пружина має перемінний за своєю довжиною поперечний переріз, витки пружини виконані зі зменшуваним у бік подавача периметром, а передня кришка має менший діаметр 2 Магазин для патронів до автомата Калашникова за п 1, який відрізняється тим, що додаткові накладки на подавачі виконані з матеріалу, який має мінімальний коефіцієнт тертя Винахід відноситься до галузі озброєння, зокрема, до магазинів для патронів до автоматичної зброї, а саме, до магазинів для патронів до автомата Калашникова Відомий магазин для патронів до автомата Калашникова, що містить корпус з виконаними на ньому отвором для подачі патронів і елементами жорсткості, кришку, стопорну планку, подавач, пружину, яка виконана такою, що впирається одним кінцем у стопорну планку, а іншим - у подавач, опорний виступ і зачіп /1/ До недоліків відомого магазина для патронів до автомата Калашникова відноситься те, що магазин ріжкового типу збільшує габарити зброї, а центр мас зброї при цьому віддаляється від осі каналу ствола Це приводить до ефекту підкидання зброї і погіршує точність стрілянини при стрілянині чергами Найбільш близьким технічним рішенням, яке обрано за прототип, є магазин для патронів до автомата Калашникова, що містить корпус з виконаними на ньому отвором для подачі патронів і елементами жорсткості, кришку, стопорну планку, подавач, пружину, яка виконана такою, що впира ється одним кінцем у стопорну планку, а іншим - у подавач, опорний виступ і зачіп 121 До недоліків відомого магазина для патронів до автомата Калашникова, який обрано за прототип, відноситься те, що магазин ріжкового типу збільшує габарити зброї, а центр мас зброї при цьому віддаляється від осі каналу ствола Це приводить до ефекту підкидання зброї при стрільбі і погіршує точність стрілянини при стрілянині чергами В основу винаходу поставлена задача шляхом зменшення габаритів магазина забезпечити зменшення габаритів зброї і підвищення її тактикотехнічних характеристик Суть винаходу в магазині для патронів до автомата Калашникова, який містить корпус з виконаними на ньому отвором для подачі патронів і елементами твердості, кришку, стопорну планку, подавач, пружину, яка виконана такою, що впирається одним кінцем у стопорну планку, а іншим - у подавач, опорний виступ і зачіп, досягається тим, що магазин додатково постачений другою кришкою, елементом кріплення кришки до корпуса, направляючою для патронів, пружним елементом, ю ю 57522 закріпленим на закінцівці направляючої, додатковим корпусом, розміщеним осесиметрично основному корпусу усередині останнього, і додатковими накладками, закріпленими на подавані Суть винаходу досягається й тим, що корпус виконаний у вигляді зрізаного конуса, кришки виконані закріпленими на корпусі по колу малого і великого діаметра, отвір для подачі патронів виконано перпендикулярно передній і задній кришкам, елементи жорсткості корпуса виконані розташованими або уздовж патрона, або по колу корпуса, пружина виконана перемінного за своєю довжиною поперечного переріза, витки згаданої пружини виконані зі зменшуваним убік подавача периметром, а передня кришка виконана меншого діаметра Новим в конструкції магазину є й те, що додаткові накладки на подавачі виконані з матеріалу, який має мінімальний коефіцієнт тертя Порівняльний аналіз технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що магазин для патронів до автомата Калашникова відрізняється тим, що магазин додатково постачений другою кришкою, елементом кріплення кришки до корпуса, направляючою для патронів, пружним елементом, закршленим на закінцівці направляючої, додатковим корпусом, розміщеним осесиметрично основному корпусу усередині останнього, і додатковими накладками, закріпленими на подавачі, при цьому корпус виконаний у вигляді зрізаного конуса, кришки виконані закріпленими на корпусі по колу малого і великого діаметра, отвір для подачі патронів виконано перпендикулярно передній і задній кришкам, елементи жорсткості корпуса виконані розташованими або уздовж патрона, або по колу корпуса, пружина виконана перемінного за своєю довжиною поперечного переріза, витки згаданої пружини виконані зі зменшуваним убік подавача периметром, передня кришка виконана меншого діаметра, а додаткові накладки на подавачі виконані з матеріалу, який має мінімальний коефіцієнт тертя Таким чином, магазин для патронів до автомата Калашникова, що заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 показаний загальний вигляд магазина, що заявляється, на фіг 2 показана конструктивно-компонувальна схема магазина, на фіг 3-4 показаний магазин на виді збоку, ВІДПОВІДНО, з розміщенням елементів жорсткості по колу та уздовж корпуса, на фіг 5-6 показаний магазин, ВІДПОВІДНО, на виді спереду і на виді зверху, на фіг 78 показана пружина, ВІДПОВІДНО, у розтиснутому і стиснутому станах, на фіг 9 показана конструктивно-компонувальна схема подавача магазина, на фіг 10-11 показані схеми розміщення магазина, ВІДПОВІДНО, на автоматі системи Калашникова і на автоматичній зброї, що виконана за схемою «bullpup», базовою конструкцією якого є автомат системи Калашникова, на фіг 12-15 показані етапи приєднання магазина до зброї Магазин для патронів до автомата Калашникова (див фіг 1 та фіг 2), як варіант конструктивного виконання, містить корпус 1 з виконаною на ньому горловиною 2 для подачі патронів 3 і елементами жорсткості 4, кришки 5 і 6 (ВІДПОВІДНО, передню і задню), стопорну планку 7, подавач 8 (див фіг 9), пружину 9 (див фіг 7-8), яка виконана такою, що впирається одним кінцем у стопорну планку 7, а іншим - у подавая 8, опорний виступ 10 і зачіп 11 Опорний виступ 10 виконаний розміщеним у районі передньої кришки 5, а зачіп 11-у районі задньої кришки 6 (див фігЗ) Магазин додатково постачений - елементом кріплення 12 кришок 5 і 6 до корпуса 1, - направляючою 13 для патронів 3, яка виконана по спіралі усередині корпуса 1, - пружним елементом 14, закріпленим на закінцівці направляючої 13, - додатковим корпусом 15, розміщеним осесиметрично основному корпусу 1 у середині останнього На подавачі 8 закріплені додаткові накладки 16 (див фіг 9) Згадані накладки 16 виконані з матеріалу, який має мінімальний коефіцієнт тертя, наприклад, із фторопласта Корпус 1 виконаний у вигляді зрізаного конуса (див фіг 3-4), кришка 5 виконана закріпленою на корпусі 1 по колу малого діаметра, а кришка 6 виконана закріпленою на корпусі 1 по колу великого діаметра Отвір 2 для подачі патронів 3 виконано перпендикулярно передньої 5 і задньої 6 кришкам (див фіг 5-6) Елементи жорсткості 4 корпуса 1 виконані розташованими або уздовж патрона 3 (див фіг 4), або по колу корпуса 1 (див фіг 1 та фіг 3) Пружина 9 виконана з перемінними за довжиною зазначеної пружини поперечними перерізами витків (див фіг 7 та фіг 8) Витки згаданої пружини 9 виконані зі зменшуваним убік подавача 8 периметром На горловині 2 магазини виконані зачепи 16 для утримання патрона 3 у згаданій горловині 2 (див фіг 2) Магазин застосовується на автоматі системи Калашникова (див фіг 10) чи на модернізованій за схемою «bullpup» системі Калашникова (див фіг 11) Вказані системи зброї містять ствол 17, ствольну коробку 18, рукоятку 19 для утримання зброї, затворну раму 20 з газовим поршнем і рукояткою заряджання, бойову пружину 21, кришку 22 ствольної коробки 18, прицільне пристосування у вигляді мушки 23 і цілика 24, спусковий гачок 25, з'єднаний з ударно-спусковим механізмом, фіксатор 26 магазина (у примкнутому до ствольної коробки 18 положенні) і приклад 27 На нижній частині ствольної коробки виконаний приймальник 28 магазина, на передній СТІНЦІ 29 якого виконане поглиблення ЗО для входу в нього опорного виступу 10 магазина Ствол 17 виконаний таким, що конструктивно містить канал 31 з нарізами і патронник 32 Мушка 23 конструктивно виконана розташованою на кінцевій частині ствола 17 Попередньо збирається конструкція магазина Для цього в корпус 1 (з виконаними на ньому елементами жорсткості 4) вставляється додатковий корпус 15 із закріпленою на ньому направляючою 13 Потім на корпус 1 надягається задня кришка 6, а в усередину корпуса 1 встановлюється стопорна планка 7 Після зазначених технологічних операцій усередину направляючої 13 вставляється пружина 9 із закріпленим на ній подавачем 8 (із закріпленими на ньому накладками 16) При цьому пружина 9 при повному и розтисканні впирається вільним кінцем у стопорну планку 7 Після установки пружини 9 усередину направляючої 13, на корпус 1 надягається передня кришка 5, і обид 57522 ві кришки (позиція 5 і 6) закріплюються на корпусі 1 за допомогою елемента кріплення 12 Магазин для патронів до автомата Калашникова експлуатується таким чином Для заряджання магазина стрілець бере магазин у руки і вставляє патрони 3 в отвір на горловині 2 Введений у горловину 2 патрон 3 утримується в ній за допомогою зачепів 11, при цьому пружний елемент 14 (який виконаний закріпленим на закінЦІВЦІ направляючої 13) постійно підпирає патрон З до зачепів 11, що виконані на горловині 2 магазина При введенні в горловину 2 магазина чергового патрона 3, попередній патрон 3 надавлює на подавач 8 і занурює його уздовж направляючої 13 Подавач 8 при своєму переміщенні по направляючій 13 ковзає додатковими накладками 16 по поверхні направляючої 13 У цей же час пружина 9 (яка виконана такою, що впирається одним кінцем у стопорну планку 7, а іншим - у подавач 8) стискується, накопичуючи енергію При стиску пружини 9 витки з меншим периметром входять у витки з великим периметром (див фіг 8) При повному стиску пружини 9 магазин є цілком споряджений патронами 3 Крайній (граничний) патрон 3 знаходиться в горловині 2 магазина і утримується в ній від випадання за допомогою зачепів 11 Споряджений патронами 3 магазин вставляється горловиною 2 у приймач 28 магазина, що виконаний у ствольній коробці (позиція 18) зброї (ствольна коробка 18 закрита кришкою 22) При цьому попередньо опорний виступ 10 вводиться до ВІДПОВІДНОГО поглиблення ЗО на передній СТІНЦІ 29 приймальника 28 магазина Після введення опорного виступу 10 у поглиблення ЗО, магазин повертається в площині ствольної коробки 18 зброї і фіксується горловиною 2 у приймальнику 28 магазина за допомогою пружинної засувки фіксатора 26 магазина Робиться прицілювання за допомогою мушки 23 і цілика 24, при цьому стрілець утримує зброю за рукоятку 19, а приклад 27 зброї упирається в плече Для виробництва пострілу верхній (крайній/гранічний) патрон 3, який знаходиться в горловині 2 магазини, витягується за допомогою затворної рами 20 з горловини 2 і досилається в патронник 32 Робиться постріл Після ЦЬОГО стріляна гільза витягується з патронника 32 і екстрактується У цей же час стиснута пружина 9 розтискається і за допомогою подавача 8 переміщує патрони 3 по направляючій 13 убік горловини 2, а пружний елемент 14 (який виконаний закріпленим на закінцівці направляючої 13) постійно підпирає патрон 3 до зачепів 11, що виконані на горловині 2 магазина Затворна рама 20, повертаючись за допомогою бойової пружини 21 у переднє положення, захоплює черговий (верхній) патрон 3 з горловини 2 і досилає його в патронник 32, при цьому патрони 3 переміщуються по направляючій 13 на величину, що дорівнює діаметру патрона 3 Після запирання патрона 3 у патроннику 32 робиться черговий постріл (шляхом натискання на спусковий гачок 25 і спрацьовування ударно-спускового механізму), при цьому куля вилітає з каналу 31 ствола 17 Вищеописане продовжується до повного витрачання патронів 3 з магазина Для заміни порожнього магазина на споряджений патронами 3, стрілець натискає пальцем на засувку 26 фіксатора магазина, який, у свою чергу, звільняє зачіп 11, що виконаний розміщеним у районі задньої кришки 6 магазина Повертаючи корпус 1 магазина вперед (щодо опорного виступу 10), стрілець витягує опорний виступ 10 з ВІДПОВІДНОГО поглиблення (позиція ЗО), що виконана на передній СТІНЦІ (позиція 29) приймальника 28 магазина, і відокремлює магазин від ствольної коробки 17 зброї Після витягу порожнього магазина, за вищеописаною технологією в приймальник 28 магазина вставляється споряджений магазин Підвищення ефективності застосування магазина для патронів до автомата Калашникова, у порівнянні з прототипом, досягається за рахунок зменшення габаритів зброї і за рахунок наближення центра мас зброї до осі ствола За рахунок наближення центра мас зброї до осі ствола зменшується ефект підкидання ствола і, тим самим, підвищується точність стрілянини ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Н Л Волковский «Энциклопедия современного оружия и боевой техники», том второй, изд Полигон-Аст, С-Петербург, 1997, crop 266-269 «Автоматы системы Калашникова» - аналог 2 «То, из чего стреляют в СНГ», Справочник стрелкового оружия, Под общей редакцией А Е Тараса, Минск, ХАРВЕСТ, 1999, crop 318-340, розділ «89 Калашников» - прототип 15 1$ Фіг. 1 Фіг 2 10 Фіг. З 12 Фіг 4 ftФіг. 6 11 57522 12 ФІг. 7 Фіг. 8 13 14 57522 13 25 1 Фіг. 10 РА 2 3 22 19 20 18 2f ZZ 22 Фіг. J2 15 16 57522 Фіг. ІЗ Комп'ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
