Пристрій для видалення порохових газів із ствола кулемета, встановленого в бронемашині

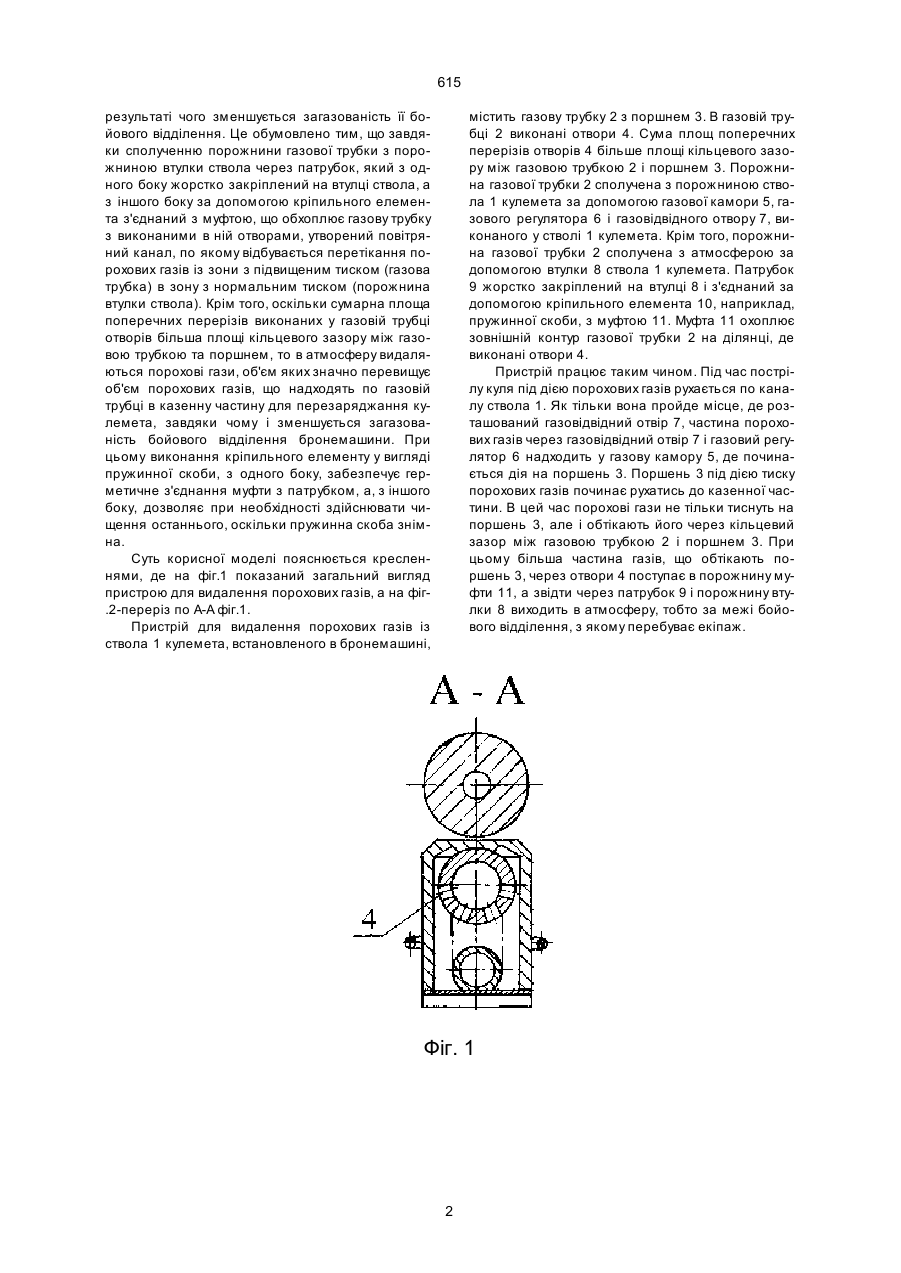

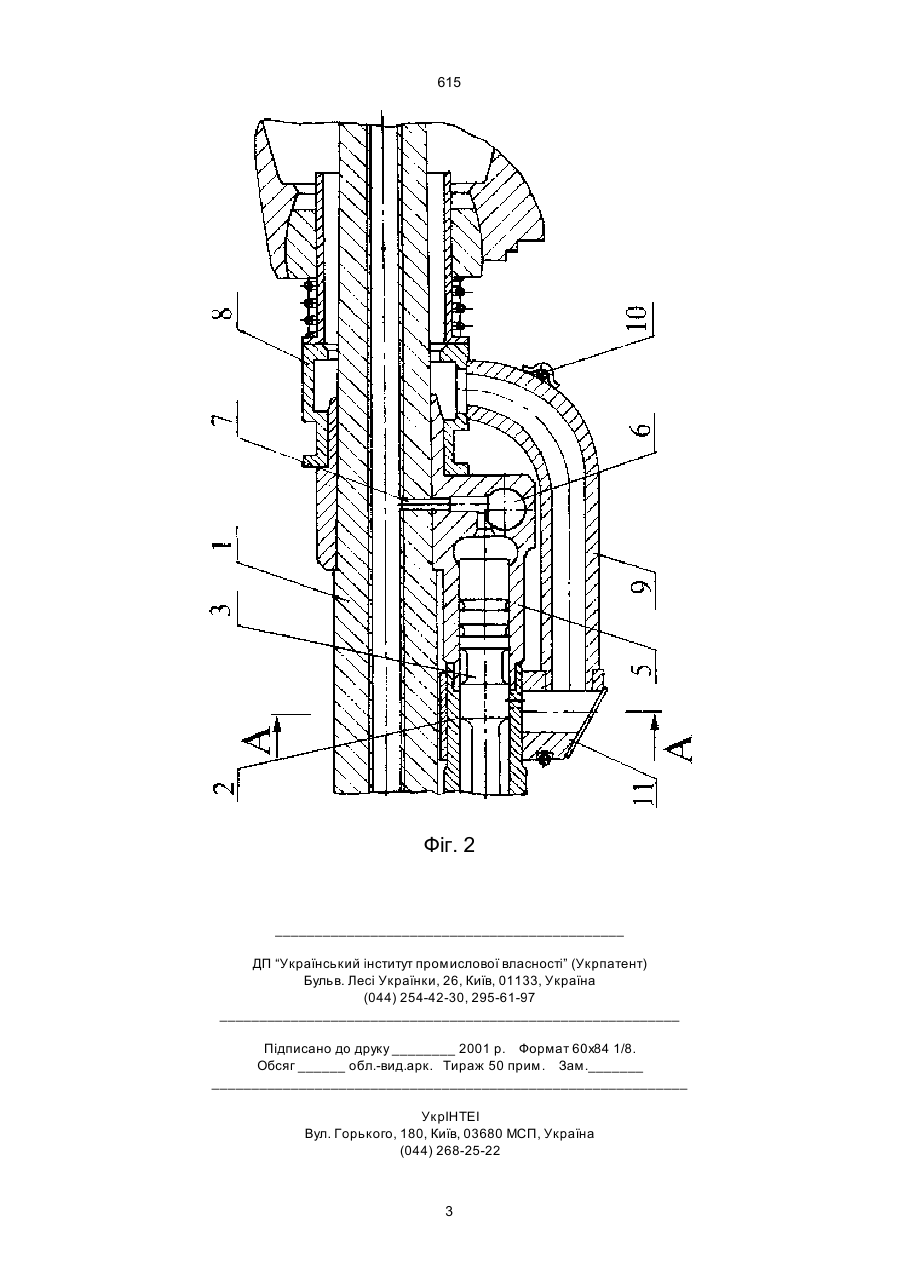

1. Пристрій для видалення порохових газів із 615 результаті чого зменшується загазованість її бойового відділення. Це обумовлено тим, що завдяки сполученню порожнини газової трубки з порожниною втулки ствола через патрубок, який з одного боку жорстко закріплений на втулці ствола, а з іншого боку за допомогою кріпильного елемента з'єднаний з муфтою, що обхоплює газову трубку з виконаними в ній отворами, утворений повітряний канал, по якому відбувається перетікання порохових газів із зони з підвищеним тиском (газова трубка) в зону з нормальним тиском (порожнина втулки ствола). Крім того, оскільки сумарна площа поперечних перерізів виконаних у газовій трубці отворів більша площі кільцевого зазору між газовою трубкою та поршнем, то в атмосферу видаляються порохові гази, об'єм яких значно перевищує об'єм порохових газів, що надходять по газовій трубці в казенну частину для перезаряджання кулемета, завдяки чому і зменшується загазованість бойового відділення бронемашини. При цьому виконання кріпильного елементу у вигляді пружинної скоби, з одного боку, забезпечує герметичне з'єднання муфти з патрубком, а, з іншого боку, дозволяє при необхідності здійснювати чищення останнього, оскільки пружинна скоба знімна. Суть корисної моделі пояснюється кресленнями, де на фіг.1 показаний загальний вигляд пристрою для видалення порохових газів, а на фіг.2-переріз по А-А фіг.1. Пристрій для видалення порохових газів із ствола 1 кулемета, встановленого в бронемашині, містить газову трубку 2 з поршнем 3. В газовій трубці 2 виконані отвори 4. Сума площ поперечних перерізів отворів 4 більше площі кільцевого зазору між газовою трубкою 2 і поршнем 3. Порожнина газової трубки 2 сполучена з порожниною ствола 1 кулемета за допомогою газової камори 5, газового регулятора 6 і газовідвідного отвору 7, виконаного у стволі 1 кулемета. Крім того, порожнина газової трубки 2 сполучена з атмосферою за допомогою втулки 8 ствола 1 кулемета. Патрубок 9 жорстко закріплений на втулці 8 і з'єднаний за допомогою кріпильного елемента 10, наприклад, пружинної скоби, з муфтою 11. Муфта 11 охоплює зовнішній контур газової трубки 2 на ділянці, де виконані отвори 4. Пристрій працює таким чином. Під час пострілу куля під дією порохових газів рухається по каналу ствола 1. Як тільки вона пройде місце, де розташований газовідвідний отвір 7, частина порохових газів через газовідвідний отвір 7 і газовий регулятор 6 надходить у газову камору 5, де починається дія на поршень 3. Поршень 3 під дією тиску порохових газів починає рухатись до казенної частини. В цей час порохові гази не тільки тиснуть на поршень 3, але і обтікають його через кільцевий зазор між газовою трубкою 2 і поршнем 3. При цьому більша частина газів, що обтікають поршень 3, через отвори 4 поступає в порожнину муфти 11, а звідти через патрубок 9 і порожнину втулки 8 виходить в атмосферу, тобто за межі бойового відділення, з якому перебуває екіпаж. Фіг. 1 2 615 Фіг. 2 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 3 615 ___________________________________________________________ 4
