Антимікробний мукоадгезивний матеріал

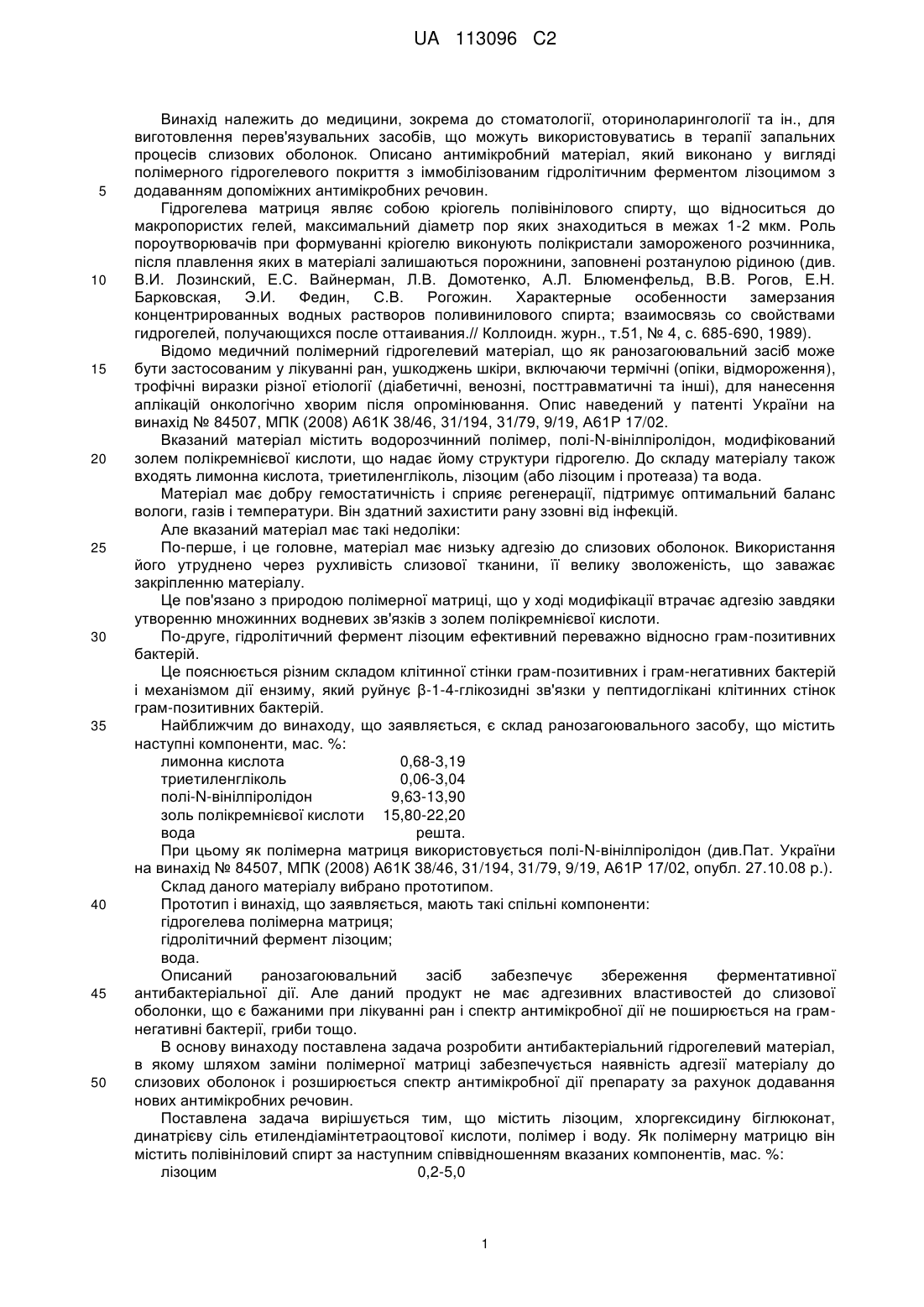

Реферат: Винахід належить до складу мукоадгезивного матеріалу, що містить лізоцим, гідрогелеву полімерну матрицю і воду, причому гідрогелевою полімерною матрицєю є кріогель полівінілового спирту та склад додатково містить хлоргексидину біглюконат і динатрієву сіль етилендіамінтетраоцтової кислоти. UA 113096 C2 (12) UA 113096 C2 UA 113096 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до медицини, зокрема до стоматології, оториноларингології та ін., для виготовлення перев'язувальних засобів, що можуть використовуватись в терапії запальних процесів слизових оболонок. Описано антимікробний матеріал, який виконано у вигляді полімерного гідрогелевого покриття з іммобілізованим гідролітичним ферментом лізоцимом з додаванням допоміжних антимікробних речовин. Гідрогелева матриця являє собою кріогель полівінілового спирту, що відноситься до макропористих гелей, максимальний діаметр пор яких знаходиться в межах 1-2 мкм. Роль пороутворювачів при формуванні кріогелю виконують полікристали замороженого розчинника, після плавлення яких в матеріалі залишаються порожнини, заповнені розтанулою рідиною (див. В.И. Лозинский, Е.С. Вайнерман, Л.В. Домотенко, А.Л. Блюменфельд, В.В. Рогов, Е.Н. Барковская, Э.И. Федин, С.В. Рогожин. Характерные особенности замерзания концентрированных водных растворов поливинилового спирта; взаимосвязь со свойствами гидрогелей, получающихся после оттаивания.// Коллоидн. журн., т.51, № 4, с. 685-690, 1989). Відомо медичний полімерний гідрогелевий матеріал, що як ранозагоювальний засіб може бути застосованим у лікуванні ран, ушкоджень шкіри, включаючи термічні (опіки, відмороження), трофічні виразки різної етіології (діабетичні, венозні, посттравматичні та інші), для нанесення аплікацій онкологічно хворим після опромінювання. Опис наведений у патенті України на винахід № 84507, МПК (2008) А61К 38/46, 31/194, 31/79, 9/19, А61P 17/02. Вказаний матеріал містить водорозчинний полімер, полі-N-вінілпіролідон, модифікований золем полікремнієвої кислоти, що надає йому структури гідрогелю. До складу матеріалу також входять лимонна кислота, триетиленгліколь, лізоцим (або лізоцим і протеаза) та вода. Матеріал має добру гемостатичність і сприяє регенерації, підтримує оптимальний баланс вологи, газів і температури. Він здатний захистити рану ззовні від інфекцій. Але вказаний матеріал має такі недоліки: По-перше, і це головне, матеріал має низьку адгезію до слизових оболонок. Використання його утруднено через рухливість слизової тканини, її велику зволоженість, що заважає закріпленню матеріалу. Це пов'язано з природою полімерної матриці, що у ході модифікації втрачає адгезію завдяки утворенню множинних водневих зв'язків з золем полікремнієвої кислоти. По-друге, гідролітичний фермент лізоцим ефективний переважно відносно грам-позитивних бактерій. Це пояснюється різним складом клітинної стінки грам-позитивних і грам-негативних бактерій і механізмом дії ензиму, який руйнує β-1-4-глікозидні зв'язки у пептидоглікані клітинних стінок грам-позитивних бактерій. Найближчим до винаходу, що заявляється, є склад ранозагоювального засобу, що містить наступні компоненти, мас. %: лимонна кислота 0,68-3,19 триетиленгліколь 0,06-3,04 полі-N-вінілпіролідон 9,63-13,90 золь полікремнієвої кислоти 15,80-22,20 вода решта. При цьому як полімерна матриця використовується полі-N-вінілпіролідон (див.Пат. України на винахід № 84507, МПК (2008) А61К 38/46, 31/194, 31/79, 9/19, А61Р 17/02, опубл. 27.10.08 p.). Склад даного матеріалу вибрано прототипом. Прототип і винахід, що заявляється, мають такі спільні компоненти: гідрогелева полімерна матриця; гідролітичний фермент лізоцим; вода. Описаний ранозагоювальний засіб забезпечує збереження ферментативної антибактеріальної дії. Але даний продукт не має адгезивних властивостей до слизової оболонки, що є бажаними при лікуванні ран і спектр антимікробної дії не поширюється на грамнегативні бактерії, гриби тощо. В основу винаходу поставлена задача розробити антибактеріальний гідрогелевий матеріал, в якому шляхом заміни полімерної матриці забезпечується наявність адгезії матеріалу до слизових оболонок і розширюється спектр антимікробної дії препарату за рахунок додавання нових антимікробних речовин. Поставлена задача вирішується тим, що містить лізоцим, хлоргексидину біглюконат, динатрієву сіль етилендіамінтетраоцтової кислоти, полімер і воду. Як полімерну матрицю він містить полівініловий спирт за наступним співвідношенням вказаних компонентів, мас. %: лізоцим 0,2-5,0 1 UA 113096 C2 5 10 15 20 25 30 35 40 45 хлоргексидину біглюконат 0,001-0,005 динатрієва сіль етилендіамінтетраоцтової кислоти 0,01-0,03 полівініловий спирт 5,0-7,0 вода решта. Новим у винаході є те, що замість полі-N-вінілпіролідону за прототипом, використовують полівініловий спирт і розширюють спектр антимікробної дії додаванням біглюконату хлоргексидину і динатрієвої солі етилендіамінтетраоцтової кислоти. Причинно-наслідковий зв'язок між сукупністю заявлених ознак і досягнутим технічним результатом можна пояснити наступним. Заміна полімерної матриці приводить до появи мукоадгезивних властивостей препарату, що дозволяє закріпити його на рухливих слизових оболонках порожнини рота або інших слизових оболонках. Додаткове введення біглюконату хлоргексидину і динатрієвої солі етилендіамінтетраоцтової кислоти дозволяє розширити спектр антимікробної дії препарату на грам-негативні бактерії, гриби. Кількісний склад компонентів антибактеріального засобу підібрано експериментально. Зменшення масової концентрації лізоциму приводить до неможливості кількісного визначення активності ферменту через пролонгованість виходу з плівкового покриття і зменшення бактеріолітичної активності. Збільшення масової концентрації лізоциму призводить до нерівномірного включення ферменту в матрицю і, як наслідок, - погіршення фізичних і біохімічних характеристик плівки. Додавання до складу препарату динатрієвої солі етилендіамінтетраоцтової кислоти у співвідношенні лізоцим: динатрієва сіль етилендіамінтетраоцтової кислоти: 1: 0,08-0,006, приводить до дестабілізації зовнішнього ліпополісахаридного шару поверхневих клітинних структур грам-негативних бактерій за рахунок утворення хелатних комплексів з двовалентними іонами металів, наприклад, з кальцієм або магнієм, що полегшує доступність пептидоглікану бактеріальної стінки для лізоциму. А додавання до складу матеріалу біглюконату хлоргексидину посилює і розширює спектр антимікробної дії продукту. Антимікробний мукоадгезивний гідрогелевий матеріал, відповідно до винаходу, готують у такий спосіб: До заданої кількості 10 % водного розчину полівінілового спирту (ПВС) додають розчин лізоциму, біглюконат хлогексидину, динатрієву сіль етилендіамінтетраоцтової кислоти. Перелічені компоненти додають при постійному перемішуванні. Отриману суміш виливають на скляну підкладку, і заморожують при -24° С, витримують 24 год. і розморожують, з подальшим повторним циклом заморожування і розморожування. Готові плівки герметично упаковують в поліетиленові пакети і зберігають в холодильнику при 0-4 °C. Приклад 1. Приготували антимікробний мукоадгезивний гідрогелевий матеріал, який містить такі компоненти, мас. %: лізоцим 0,24 хлоргексидину біглюконат 0,0012 динатрієва сіль етилендіамінтетраоцтової кислоти 0,02 полівініловий спирт 5,34 вода решта. Для цього до 11,3 см 10,0 % водного розчину полівінілового спирту додали 50 мг лізоциму, 5 3 см 0,005 % водного розчину хлоргексидину біглюконату, 3,7 мг динатрієвої солі 3 етилендіамінтетраоцтової кислоти і 5 см дистильованої води. Вказані компоненти додавали при постійному перемішуванні. Отриману суміш вилили на скляну підкладку і піддали двом циклам заморожування при температурі -24 °C впродовж 24 годин і поступового розморожування. Отриманий таким чином гідрогелевий продукт запаювали в поліетиленовий пакет і зберігали при температурі 4 °C. Приклади 2-5 пояснюють одержання антимікробного матеріалу з різним кількісним і якісним складом компонентів. Дані наведені в таблиці 1. Приклад 6. Визначали силу адгезії препарату до слизових оболонок. 2 UA 113096 C2 5 10 15 20 25 30 35 40 45 Для цього як модель слизової оболонки використовували поверхню тонкого кишечнику свині. Перед експериментом тканину промивали фізіологічним розчином NaCl, висікали зразки слизової оболонки площею 5 см, однорідні за морфологією. В процесі експерименту слизову тканину додатково зволожували. Гідрогелевий матеріал з товщиною шару 0,3 мм закріплювали на рухомому штоку і з'єднували зі слизовою. Фіксували навантаження на шток і час утримування (60 с). Далі під кутом 90 °C здійснювали відрив штока з закріпленим на ньому зразком. Адгезію розраховували як силу відриву штока з нанесеним препаратом від слизової оболонки. Згідно з отриманими результатами, сила адгезії препарату до слизової оболонки дорівнює 6000-7000 Па, тоді як для мукоадгезивних препаратів величина сили адгезії знаходиться у межах 2000-9000 Па (див. Demina N.B., Larionova N.I., Kharenko E.A. Mucoadhesive drug delivery systems: quantitative assessment of interaction between synthetic and natural polymer films and mucosa. Pharmaceut. Chem. J., 2008, 42(7), P. 392-399). В період з 01.05.2012 по 01.06.2012 p. було проведене вивчення антимікробної дії матеріалу, виготовленого відповідно заявленому винаходу, в лабораторії мікробіології (див. свідоцтво про атестацію № РО-041а/2012) ДУ "Інститут очних хвороб і тканинної терапії ім. В.П. Філатова НАМН України"). Як тест-штами використовували стандартні типові музейні культури мікроорганізмів: Staphylococcus aureus ATCC 25923 F-49; Pseudomonas aeruginosa 415; Escherichia coli 055 K59912/4; Candida albicans ATCC 885-653. Антимікробну дію досліджували з використанням матеріалів, отриманих відповідно до прикладів №№ 1, 4. Приклад 7 Антимікробну активність препаратів вивчали стандартним диско - дифузійним методом з використанням живильного середовища Мюллера - Хінтона [(див. MB 9.9.5-143-2007 Визначення чутливості мікроорганізмів до антибактеріальних препаратів. Методичні вказівки). Живильне середовище готували згідно з інструкцією виробника, розливали в чашки Петрі. З 8 3 культур мікроорганізмів готували мікробну суспензію з концентрацією 1,510 КУО/см , що відповідає стандарту мутності 0,5 за МакФарландом. Контроль оптичної густини суспензії здійснювали за допомогою денситометра. Стандартний інокулюм наносили піпеткою на поверхню чашки Петрі з живильним 3 середовищем в об'ємі 1-2 см . Прочинені чашки підсушували при кімнатній температурі протягом 10-15 хв. На поверхню живильного середовища поміщали плівки з іммобілізованим лізоцимом. Аплікацію проводили стерильним пінцетом. Відразу після аплікації плівок чашки Петрі поміщали в термостат догори дном і інкубували при температурі 35 °C протягом 24 год. Після інкубації чашки поміщали догори дном на темну матову поверхню так, щоб світло падало на них під кутом 45° (облік у відбитому світлі) і проводили оцінку діаметра зон затримки росту мікроорганізмів (д.з.з.р.) навколо досліджуваних препаратів. Дані експериментів піддавали статистичній обробці (див. Лапач С.Н., Чубенко А.В., Бабич П.Н. Статистические методы в медико-биологических исследованиях с использованием Excel. - Киев: Морион, 2000.-320 с). Результати представлені у таблиці 2. На підставі наведених мікробіологічних випробувань можна прийти до висновку, що препарат має виражену антимікробну дію відносно до тест-штамів грам-позитивних і грамнегативних культур бактерій, грибів (Staphylococcus aureus ATCC 25923 F-49, Pseudomonas aeruginosa 415, Escherichia coli 055 K59912/4, Candida albicans ATCC 885-653). 3 UA 113096 C2 Таблиця 1 Кількісний і якісний склад антимікробного матеріалу Компонент (мас. %) № п/п прикла ду Полівініловий спирт Лізоцим Хлоргексидину біглюконат 1 2 3 4 5 5,34 5,0 6,0 6,5 7,0 0,24 0,5 1,0 3,0 5,0 0,0012 0,0015 0,002 0,004 0,005 Динатрієва сіль етилендіамінтетраоцтової кислоти 0,02 0,025 0,01 0,02 0,03 Вода 94,4 94,5 92,9 90,5 88,0 Таблиця 2 Антимікробна дія гідрогелевого покриття з лізоцимом Тест-штам мікроорганізму Staphylococcus aureus ATCC 25923 F-49 Pseudomonas aeruginosa 415 Escherichia coli 055 K59912/4 Candida albicans ATCC 885-653 Д.з.з.р., см (M±m) 1,7±0,15 1,1±0,10 l, 2±0,13 1,3±0,13 P
