Адресний покажчик

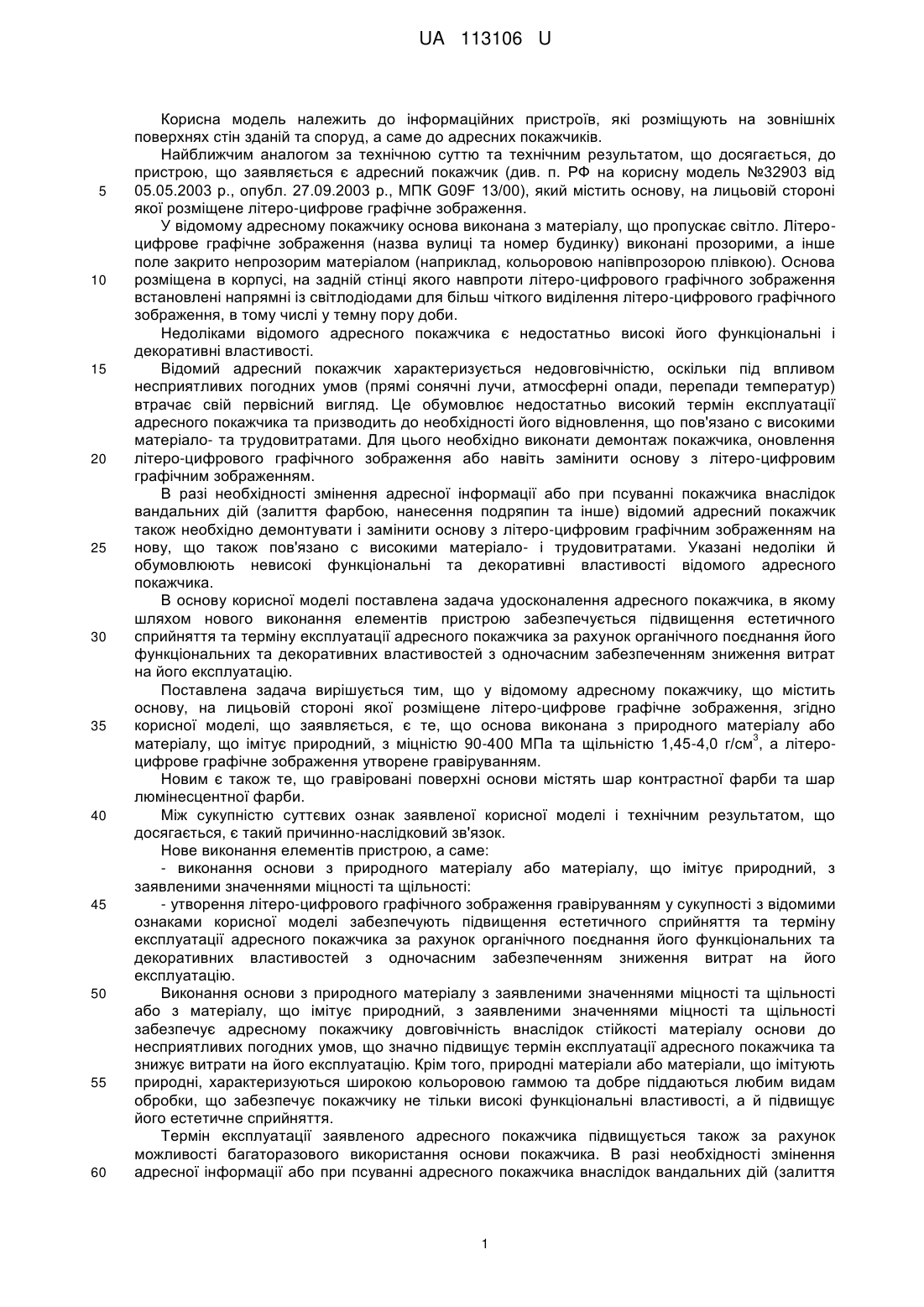

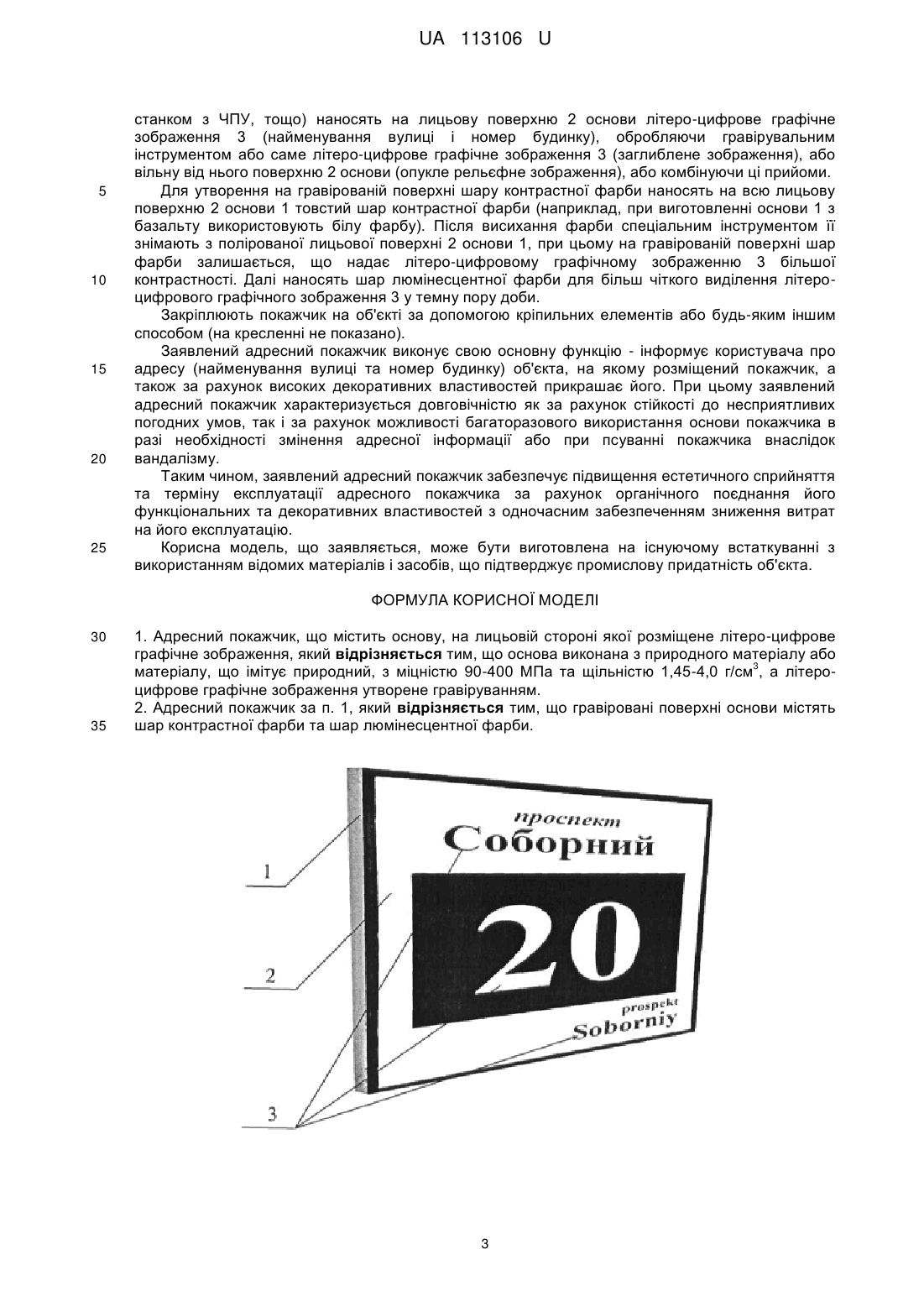

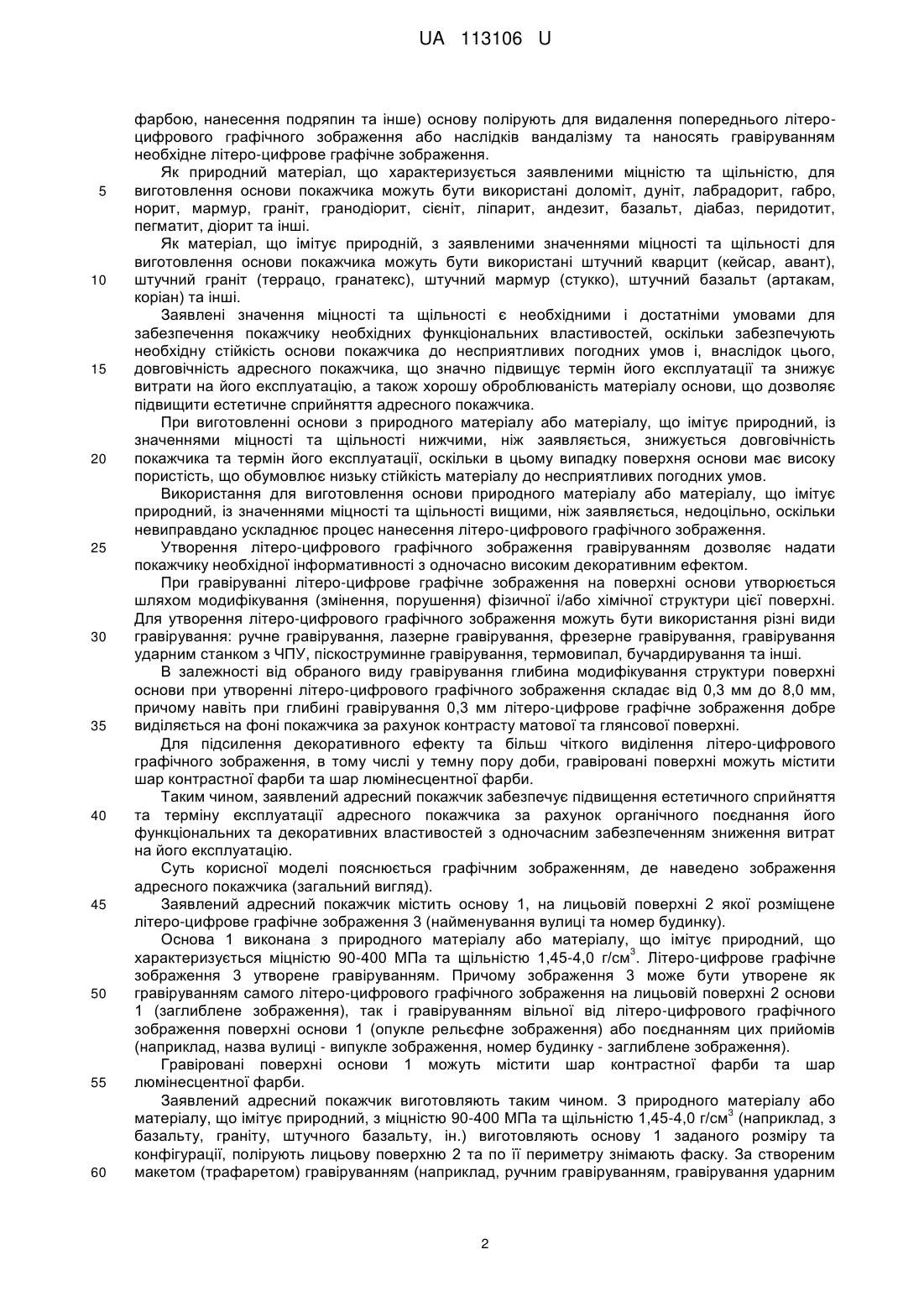

Реферат: UA 113106 U UA 113106 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до інформаційних пристроїв, які розміщують на зовнішніх поверхнях стін зданій та споруд, а саме до адресних покажчиків. Найближчим аналогом за технічною суттю та технічним результатом, що досягається, до пристрою, що заявляється є адресний покажчик (див. п. РФ на корисну модель №32903 від 05.05.2003 р., опубл. 27.09.2003 р., МПК G09F 13/00), який містить основу, на лицьовій стороні якої розміщене літеро-цифрове графічне зображення. У відомому адресному покажчику основа виконана з матеріалу, що пропускає світло. Літероцифрове графічне зображення (назва вулиці та номер будинку) виконані прозорими, а інше поле закрито непрозорим матеріалом (наприклад, кольоровою напівпрозорою плівкою). Основа розміщена в корпусі, на задній стінці якого навпроти літеро-цифрового графічного зображення встановлені напрямні із світлодіодами для більш чіткого виділення літеро-цифрового графічного зображення, в тому числі у темну пору доби. Недоліками відомого адресного покажчика є недостатньо високі його функціональні і декоративні властивості. Відомий адресний покажчик характеризується недовговічністю, оскільки під впливом несприятливих погодних умов (прямі сонячні лучи, атмосферні опади, перепади температур) втрачає свій первісний вигляд. Це обумовлює недостатньо високий термін експлуатації адресного покажчика та призводить до необхідності його відновлення, що пов'язано с високими матеріало- та трудовитратами. Для цього необхідно виконати демонтаж покажчика, оновлення літеро-цифрового графічного зображення або навіть замінити основу з літеро-цифровим графічним зображенням. В разі необхідності змінення адресної інформації або при псуванні покажчика внаслідок вандальних дій (залиття фарбою, нанесення подряпин та інше) відомий адресний покажчик також необхідно демонтувати і замінити основу з літеро-цифровим графічним зображенням на нову, що також пов'язано с високими матеріало- і трудовитратами. Указані недоліки й обумовлюють невисокі функціональні та декоративні властивості відомого адресного покажчика. В основу корисної моделі поставлена задача удосконалення адресного покажчика, в якому шляхом нового виконання елементів пристрою забезпечується підвищення естетичного сприйняття та терміну експлуатації адресного покажчика за рахунок органічного поєднання його функціональних та декоративних властивостей з одночасним забезпеченням зниження витрат на його експлуатацію. Поставлена задача вирішується тим, що у відомому адресному покажчику, що містить основу, на лицьовій стороні якої розміщене літеро-цифрове графічне зображення, згідно корисної моделі, що заявляється, є те, що основа виконана з природного матеріалу або 3 матеріалу, що імітує природний, з міцністю 90-400 МПа та щільністю 1,45-4,0 г/см , а літероцифрове графічне зображення утворене гравіруванням. Новим є також те, що гравіровані поверхні основи містять шар контрастної фарби та шар люмінесцентної фарби. Між сукупністю суттєвих ознак заявленої корисної моделі і технічним результатом, що досягається, є такий причинно-наслідковий зв'язок. Нове виконання елементів пристрою, а саме: - виконання основи з природного матеріалу або матеріалу, що імітує природний, з заявленими значеннями міцності та щільності: - утворення літеро-цифрового графічного зображення гравіруванням у сукупності з відомими ознаками корисної моделі забезпечують підвищення естетичного сприйняття та терміну експлуатації адресного покажчика за рахунок органічного поєднання його функціональних та декоративних властивостей з одночасним забезпеченням зниження витрат на його експлуатацію. Виконання основи з природного матеріалу з заявленими значеннями міцності та щільності або з матеріалу, що імітує природний, з заявленими значеннями міцності та щільності забезпечує адресному покажчику довговічність внаслідок стійкості матеріалу основи до несприятливих погодних умов, що значно підвищує термін експлуатації адресного покажчика та знижує витрати на його експлуатацію. Крім того, природні матеріали або матеріали, що імітують природні, характеризуються широкою кольоровою гаммою та добре піддаються любим видам обробки, що забезпечує покажчику не тільки високі функціональні властивості, а й підвищує його естетичне сприйняття. Термін експлуатації заявленого адресного покажчика підвищується також за рахунок можливості багаторазового використання основи покажчика. В разі необхідності змінення адресної інформації або при псуванні адресного покажчика внаслідок вандальних дій (залиття 1 UA 113106 U 5 10 15 20 25 30 35 40 45 50 55 60 фарбою, нанесення подряпин та інше) основу полірують для видалення попереднього літероцифрового графічного зображення або наслідків вандалізму та наносять гравіруванням необхідне літеро-цифрове графічне зображення. Як природний матеріал, що характеризується заявленими міцністю та щільністю, для виготовлення основи покажчика можуть бути використані доломіт, дуніт, лабрадорит, габро, норит, мармур, граніт, гранодіорит, сієніт, ліпарит, андезит, базальт, діабаз, перидотит, пегматит, діорит та інші. Як матеріал, що імітує природній, з заявленими значеннями міцності та щільності для виготовлення основи покажчика можуть бути використані штучний кварцит (кейсар, авант), штучний граніт (террацо, гранатекс), штучний мармур (стукко), штучний базальт (артакам, коріан) та інші. Заявлені значення міцності та щільності є необхідними і достатніми умовами для забезпечення покажчику необхідних функціональних властивостей, оскільки забезпечують необхідну стійкість основи покажчика до несприятливих погодних умов і, внаслідок цього, довговічність адресного покажчика, що значно підвищує термін його експлуатації та знижує витрати на його експлуатацію, а також хорошу оброблюваність матеріалу основи, що дозволяє підвищити естетичне сприйняття адресного покажчика. При виготовленні основи з природного матеріалу або матеріалу, що імітує природний, із значеннями міцності та щільності нижчими, ніж заявляється, знижується довговічність покажчика та термін його експлуатації, оскільки в цьому випадку поверхня основи має високу пористість, що обумовлює низьку стійкість матеріалу до несприятливих погодних умов. Використання для виготовлення основи природного матеріалу або матеріалу, що імітує природний, із значеннями міцності та щільності вищими, ніж заявляється, недоцільно, оскільки невиправдано ускладнює процес нанесення літеро-цифрового графічного зображення. Утворення літеро-цифрового графічного зображення гравіруванням дозволяє надати покажчику необхідної інформативності з одночасно високим декоративним ефектом. При гравіруванні літеро-цифрове графічне зображення на поверхні основи утворюється шляхом модифікування (змінення, порушення) фізичної і/або хімічної структури цієї поверхні. Для утворення літеро-цифрового графічного зображення можуть бути використання різні види гравірування: ручне гравірування, лазерне гравірування, фрезерне гравірування, гравірування ударним станком з ЧПУ, піскоструминне гравірування, термовипал, бучардирування та інші. В залежності від обраного виду гравірування глибина модифікування структури поверхні основи при утворенні літеро-цифрового графічного зображення складає від 0,3 мм до 8,0 мм, причому навіть при глибині гравірування 0,3 мм літеро-цифрове графічне зображення добре виділяється на фоні покажчика за рахунок контрасту матової та глянсової поверхні. Для підсилення декоративного ефекту та більш чіткого виділення літеро-цифрового графічного зображення, в тому числі у темну пору доби, гравіровані поверхні можуть містити шар контрастної фарби та шар люмінесцентної фарби. Таким чином, заявлений адресний покажчик забезпечує підвищення естетичного сприйняття та терміну експлуатації адресного покажчика за рахунок органічного поєднання його функціональних та декоративних властивостей з одночасним забезпеченням зниження витрат на його експлуатацію. Суть корисної моделі пояснюється графічним зображенням, де наведено зображення адресного покажчика (загальний вигляд). Заявлений адресний покажчик містить основу 1, на лицьовій поверхні 2 якої розміщене літеро-цифрове графічне зображення 3 (найменування вулиці та номер будинку). Основа 1 виконана з природного матеріалу або матеріалу, що імітує природний, що 3 характеризується міцністю 90-400 МПа та щільністю 1,45-4,0 г/см . Літеро-цифрове графічне зображення 3 утворене гравіруванням. Причому зображення 3 може бути утворене як гравіруванням самого літеро-цифрового графічного зображення на лицьовій поверхні 2 основи 1 (заглиблене зображення), так і гравіруванням вільної від літеро-цифрового графічного зображення поверхні основи 1 (опукле рельєфне зображення) або поєднанням цих прийомів (наприклад, назва вулиці - випукле зображення, номер будинку - заглиблене зображення). Гравіровані поверхні основи 1 можуть містити шар контрастної фарби та шар люмінесцентної фарби. Заявлений адресний покажчик виготовляють таким чином. З природного матеріалу або 3 матеріалу, що імітує природний, з міцністю 90-400 МПа та щільністю 1,45-4,0 г/см (наприклад, з базальту, граніту, штучного базальту, ін.) виготовляють основу 1 заданого розміру та конфігурації, полірують лицьову поверхню 2 та по її периметру знімають фаску. За створеним макетом (трафаретом) гравіруванням (наприклад, ручним гравіруванням, гравірування ударним 2 UA 113106 U 5 10 15 20 25 станком з ЧПУ, тощо) наносять на лицьову поверхню 2 основи літеро-цифрове графічне зображення 3 (найменування вулиці і номер будинку), обробляючи гравірувальним інструментом або саме літеро-цифрове графічне зображення 3 (заглиблене зображення), або вільну від нього поверхню 2 основи (опукле рельєфне зображення), або комбінуючи ці прийоми. Для утворення на гравірованій поверхні шару контрастної фарби наносять на всю лицьову поверхню 2 основи 1 товстий шар контрастної фарби (наприклад, при виготовленні основи 1 з базальту використовують білу фарбу). Після висихання фарби спеціальним інструментом її знімають з полірованої лицьової поверхні 2 основи 1, при цьому на гравірованій поверхні шар фарби залишається, що надає літеро-цифровому графічному зображенню 3 більшої контрастності. Далі наносять шар люмінесцентної фарби для більш чіткого виділення літероцифрового графічного зображення 3 у темну пору доби. Закріплюють покажчик на об'єкті за допомогою кріпильних елементів або будь-яким іншим способом (на кресленні не показано). Заявлений адресний покажчик виконує свою основну функцію - інформує користувача про адресу (найменування вулиці та номер будинку) об'єкта, на якому розміщений покажчик, а також за рахунок високих декоративних властивостей прикрашає його. При цьому заявлений адресний покажчик характеризується довговічністю як за рахунок стійкості до несприятливих погодних умов, так і за рахунок можливості багаторазового використання основи покажчика в разі необхідності змінення адресної інформації або при псуванні покажчика внаслідок вандалізму. Таким чином, заявлений адресний покажчик забезпечує підвищення естетичного сприйняття та терміну експлуатації адресного покажчика за рахунок органічного поєднання його функціональних та декоративних властивостей з одночасним забезпеченням зниження витрат на його експлуатацію. Корисна модель, що заявляється, може бути виготовлена на існуючому встаткуванні з використанням відомих матеріалів і засобів, що підтверджує промислову придатність об'єкта. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Адресний покажчик, що містить основу, на лицьовій стороні якої розміщене літеро-цифрове графічне зображення, який відрізняється тим, що основа виконана з природного матеріалу або 3 матеріалу, що імітує природний, з міцністю 90-400 МПа та щільністю 1,45-4,0 г/см , а літероцифрове графічне зображення утворене гравіруванням. 2. Адресний покажчик за п. 1, який відрізняється тим, що гравіровані поверхні основи містять шар контрастної фарби та шар люмінесцентної фарби. 3 UA 113106 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
