Арбалет

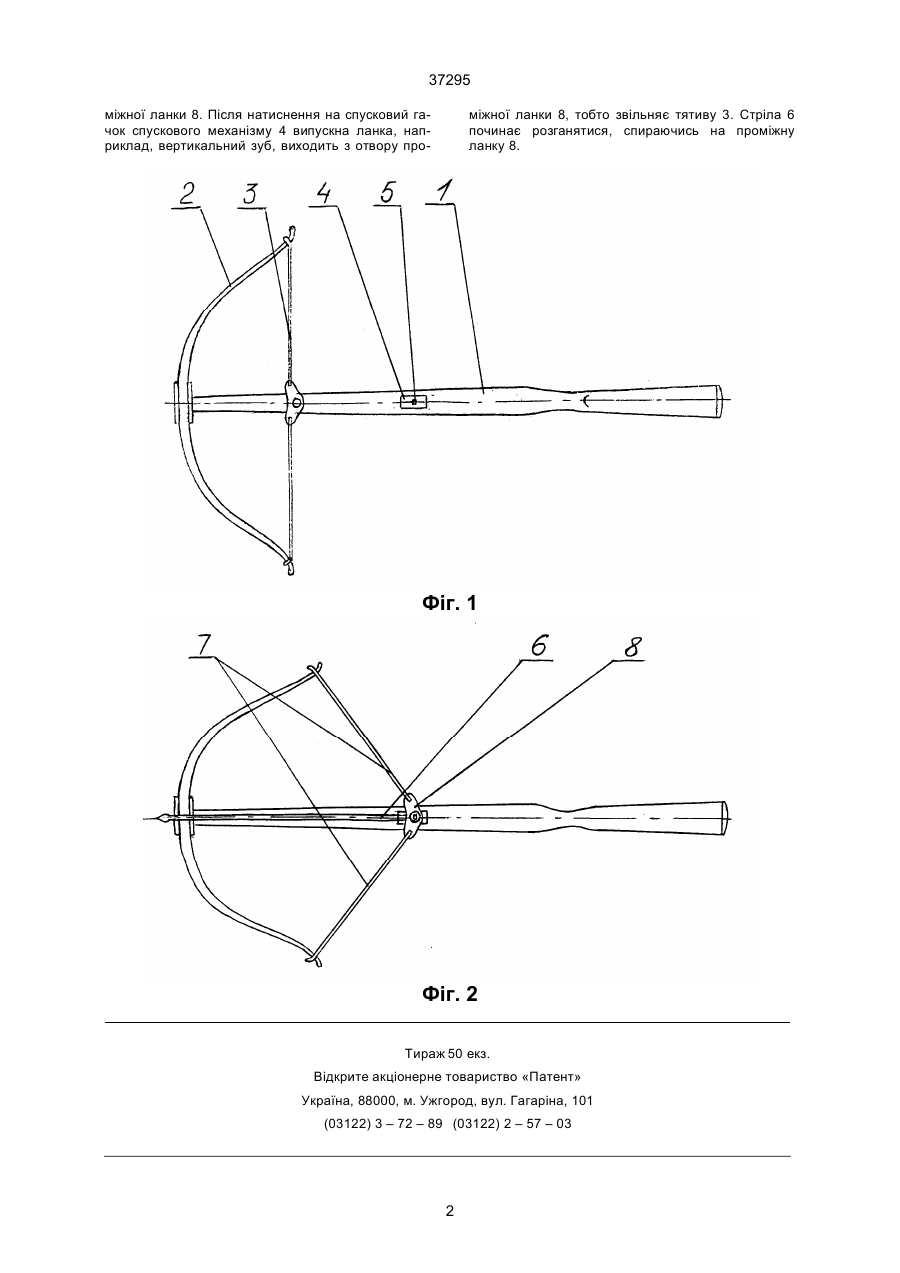

Арбалет, що містить ложе, до якого приєднані лук з тятивою та спусковий механізм, який відрізняється тим, що тятива складається з двох жорстких ланок, кінці яких шарнірно зв’язано з проміжною ланкою, яка має отвір для зчеплення з випускною ланкою замка спускового механізму. Ю (13) 37295 (11) UA летів тятива звичайно виготовлена гнучкою, наприклад, з тросу, який звитий з окремих дротиків. Тому має місце її перетирання у місці контакту з випускною ланкою замка спускового механізму, наприклад, вертикальним зубом, а також (якщо лук не блочний) у місцях її кріплення до лука. Це означає, що можливий розрив тятиви у вищевказаних місцях. А у пристрої, який заявляється, тятива не підлягає згинальним зусиллям, тому що вона складається з двох шарнірнo зв'язаних проміжною ланкою жорстких ланок. Тобто, нема перегину тятиви у місці контакту з випускною ланкою замка спускового механізму. Тому виключена вірогідність розриву тятиви внаслідок її зносу в результаті багаторазового перегину. Досягненню технічного результату сприяє також той факт, що ланки тятиви виготовлені жорсткими, наприклад, зі сталевих прутків, що суттєво знижує знос тятиви у місцях її кріплення до лука, а також знос усієї тятиви. Таким чином, винахід, що заявляється, дозволяє підвищити ресурс тятиви та безпечність експлуатації арбалета. На фіг. 1 показано арбалет у невзведеному стані; на фіг. 2 - арбалет у взведеному стані, зі стрілою. Запропонований арбалет містить ложе 1, до якого приєднані лук 2 з тятивою З, спусковий механізм 4 з випускною ланкою 5, наприклад, вертикальним зубом. Спусковий механізм утримує стрілу 6 до пострілу. Тятива 3 складається з двох жорстких ланок 7, кінці яких шарнірно зв'язано з проміжною ланкою 8, яка має отвір для зчеплення з випускною ланкою 5 замка спускового механізму 4. Арбалет працює наступним чином. Натягують тятиву 3 та зчіпляють її з випускною ланкою 5 замка спускового механізму 4 у отворі про (19) Винахід відноситься до механічної зброї, а саме, до арбалетів, та може бути використаний у спортивній стрільбі та мисливстві. Найбільш близьким до винаходу за технічною суттю, призначенням і результатом, що досягається, та вибраним за прототип, є арбалет, який містить ложе, до якого приєднані лук з тятивою і спусковий механізм з замком, який містить корпус, вилку з вертикальним виступом, установлену з можливістю повороту навколо горизонтальної осі корпусу, та стрілу [1]. Цей відомий механізм має недоліки: - швидкий знос тятиви внаслідок її перегину у місці контакту з виступом вилки (випускною ланкою замка спускового механізму); - небезпечність експлуатації арбалета внаслідок можливості розриву тятиви у місці контакту з випускною ланкою замка спускового механізму, а також у місцях її кріплення до лука. В основу винаходу поставлена задача підвищення ресурсу тятиви, шляхом усунення її зносу внаслідок перегину у місці контакту з випускною ланкою замка спускового механізму, наприклад, з вертикальним зубом, що веде до забезпечення безпеки експлуатації арбалета завдяки виключенню можливості розриву тятиви внаслідок її зносу в результаті багаторазового перегину. Поставлена задача вирішується тим, що в арбалеті, який містить ложе, до якого приєднані лук з тятивою та спусковий механізм, згідно з винаходом, тятива складається з двох жорстких ланок, кінці яких шарнірнo зв'язані з проміжною ланкою, яка має отвір для зчеплення з випускною ланкою замка спускового механізму. У арбалеті, який заявляється, забезпечується підвищення ресурсу тятиви та безпечність експлуатації. У розповсюджених конструкціях арба C2 ______________________________ 37295 міжної ланки 8. Після натиснення на спусковий гачок спускового механізму 4 випускна ланка, наприклад, вертикальний зуб, виходить з отвору про міжної ланки 8, тобто звільняє тятиву 3. Стріла 6 починає розганятися, спираючись на проміжну ланку 8. Фіг. 1 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
