Покажчик дати для настінного календаря

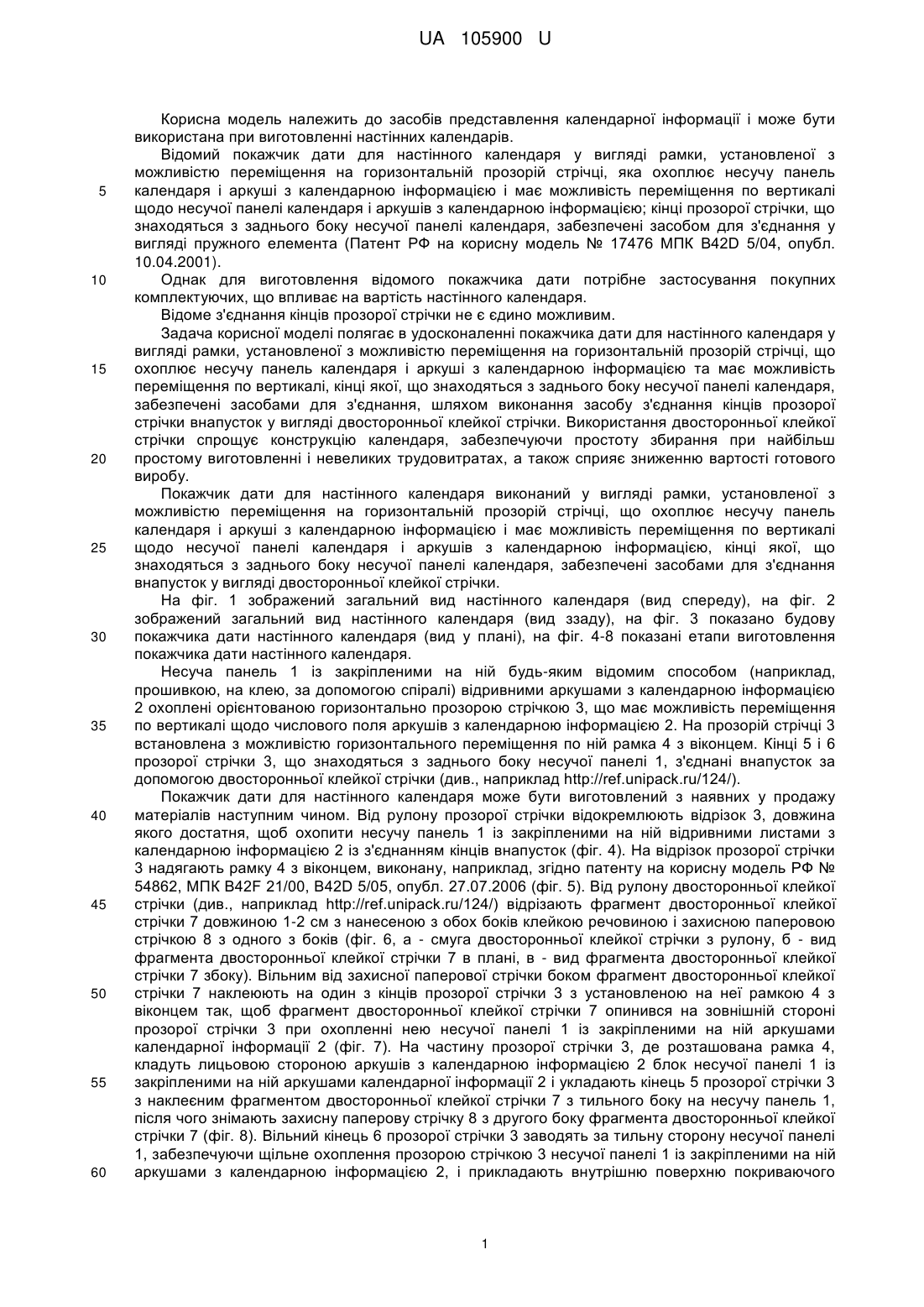

Реферат: Покажчик дати для настінного календаря виконаний у вигляді рамки, встановленої з можливістю переміщення на прозорій стрічці, кінці якої забезпечені засобом для з'єднання. Засіб з'єднання кінців прозорої стрічки внапусток виконано у вигляді двосторонньої клейкої стрічки. UA 105900 U (54) ПОКАЖЧИК ДАТИ ДЛЯ НАСТІННОГО КАЛЕНДАРЯ UA 105900 U UA 105900 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів представлення календарної інформації і може бути використана при виготовленні настінних календарів. Відомий покажчик дати для настінного календаря у вигляді рамки, установленої з можливістю переміщення на горизонтальній прозорій стрічці, яка охоплює несучу панель календаря і аркуші з календарною інформацією і має можливість переміщення по вертикалі щодо несучої панелі календаря і аркушів з календарною інформацією; кінці прозорої стрічки, що знаходяться з заднього боку несучої панелі календаря, забезпечені засобом для з'єднання у вигляді пружного елемента (Патент РФ на корисну модель № 17476 МПК B42D 5/04, опубл. 10.04.2001). Однак для виготовлення відомого покажчика дати потрібне застосування покупних комплектуючих, що впливає на вартість настінного календаря. Відоме з'єднання кінців прозорої стрічки не є єдино можливим. Задача корисної моделі полягає в удосконаленні покажчика дати для настінного календаря у вигляді рамки, установленої з можливістю переміщення на горизонтальній прозорій стрічці, що охоплює несучу панель календаря і аркуші з календарною інформацією та має можливість переміщення по вертикалі, кінці якої, що знаходяться з заднього боку несучої панелі календаря, забезпечені засобами для з'єднання, шляхом виконання засобу з'єднання кінців прозорої стрічки внапусток у вигляді двосторонньої клейкої стрічки. Використання двосторонньої клейкої стрічки спрощує конструкцію календаря, забезпечуючи простоту збирання при найбільш простому виготовленні і невеликих трудовитратах, а також сприяє зниженню вартості готового виробу. Покажчик дати для настінного календаря виконаний у вигляді рамки, установленої з можливістю переміщення на горизонтальній прозорій стрічці, що охоплює несучу панель календаря і аркуші з календарною інформацією і має можливість переміщення по вертикалі щодо несучої панелі календаря і аркушів з календарною інформацією, кінці якої, що знаходяться з заднього боку несучої панелі календаря, забезпечені засобами для з'єднання внапусток у вигляді двосторонньої клейкої стрічки. На фіг. 1 зображений загальний вид настінного календаря (вид спереду), на фіг. 2 зображений загальний вид настінного календаря (вид ззаду), на фіг. 3 показано будову покажчика дати настінного календаря (вид у плані), на фіг. 4-8 показані етапи виготовлення покажчика дати настінного календаря. Несуча панель 1 із закріпленими на ній будь-яким відомим способом (наприклад, прошивкою, на клею, за допомогою спіралі) відривними аркушами з календарною інформацією 2 охоплені орієнтованою горизонтально прозорою стрічкою 3, що має можливість переміщення по вертикалі щодо числового поля аркушів з календарною інформацією 2. На прозорій стрічці 3 встановлена з можливістю горизонтального переміщення по ній рамка 4 з віконцем. Кінці 5 і 6 прозорої стрічки 3, що знаходяться з заднього боку несучої панелі 1, з'єднані внапусток за допомогою двосторонньої клейкої стрічки (див., наприклад http://ref.unipack.ru/124/). Покажчик дати для настінного календаря може бути виготовлений з наявних у продажу матеріалів наступним чином. Від рулону прозорої стрічки відокремлюють відрізок 3, довжина якого достатня, щоб охопити несучу панель 1 із закріпленими на ній відривними листами з календарною інформацією 2 із з'єднанням кінців внапусток (фіг. 4). На відрізок прозорої стрічки 3 надягають рамку 4 з віконцем, виконану, наприклад, згідно патенту на корисну модель РФ № 54862, МПК B42F 21/00, B42D 5/05, опубл. 27.07.2006 (фіг. 5). Від рулону двосторонньої клейкої стрічки (див., наприклад http://ref.unipack.ru/124/) відрізають фрагмент двосторонньої клейкої стрічки 7 довжиною 1-2 см з нанесеною з обох боків клейкою речовиною і захисною паперовою стрічкою 8 з одного з боків (фіг. 6, а - смуга двосторонньої клейкої стрічки з рулону, б - вид фрагмента двосторонньої клейкої стрічки 7 в плані, в - вид фрагмента двосторонньої клейкої стрічки 7 збоку). Вільним від захисної паперової стрічки боком фрагмент двосторонньої клейкої стрічки 7 наклеюють на один з кінців прозорої стрічки 3 з установленою на неї рамкою 4 з віконцем так, щоб фрагмент двосторонньої клейкої стрічки 7 опинився на зовнішній стороні прозорої стрічки 3 при охопленні нею несучої панелі 1 із закріпленими на ній аркушами календарної інформації 2 (фіг. 7). На частину прозорої стрічки 3, де розташована рамка 4, кладуть лицьовою стороною аркушів з календарною інформацією 2 блок несучої панелі 1 із закріпленими на ній аркушами календарної інформації 2 і укладають кінець 5 прозорої стрічки 3 з наклеєним фрагментом двосторонньої клейкої стрічки 7 з тильного боку на несучу панель 1, після чого знімають захисну паперову стрічку 8 з другого боку фрагмента двосторонньої клейкої стрічки 7 (фіг. 8). Вільний кінець 6 прозорої стрічки 3 заводять за тильну сторону несучої панелі 1, забезпечуючи щільне охоплення прозорою стрічкою 3 несучої панелі 1 із закріпленими на ній аркушами з календарною інформацією 2, і прикладають внутрішню поверхню покриваючого 1 UA 105900 U кінця 6 прозорої стрічки 3 до вкритого клейкою речовиною другого боку двосторонньої клейкої стрічки 7, забезпечуючи з'єднання кінців прозорої стрічки 3 внапусток (фіг. 3). Покажчик дати для настінного календаря простий і дешевий у виготовленні і сприяє зниженню вартості готового виробу. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Покажчик дати для настінного календаря, що виконаний у вигляді рамки, встановленої з можливістю переміщення на прозорій стрічці, кінці якої забезпечені засобом для з'єднання, який відрізняється тим, що засіб з'єднання кінців прозорої стрічки внапусток виконано у вигляді двосторонньої клейкої стрічки. 2 UA 105900 U 3 UA 105900 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
