Висіваючий апарат

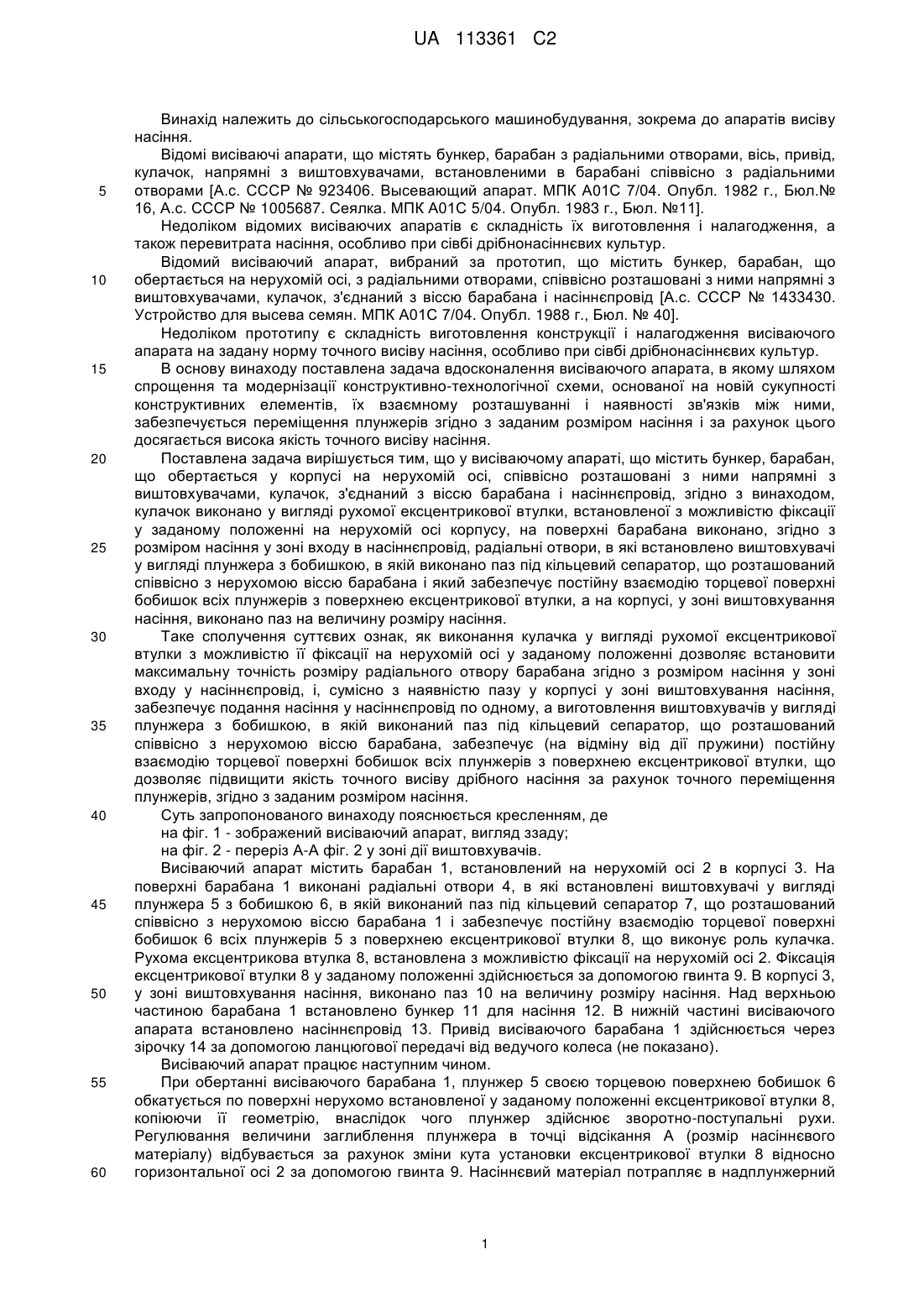

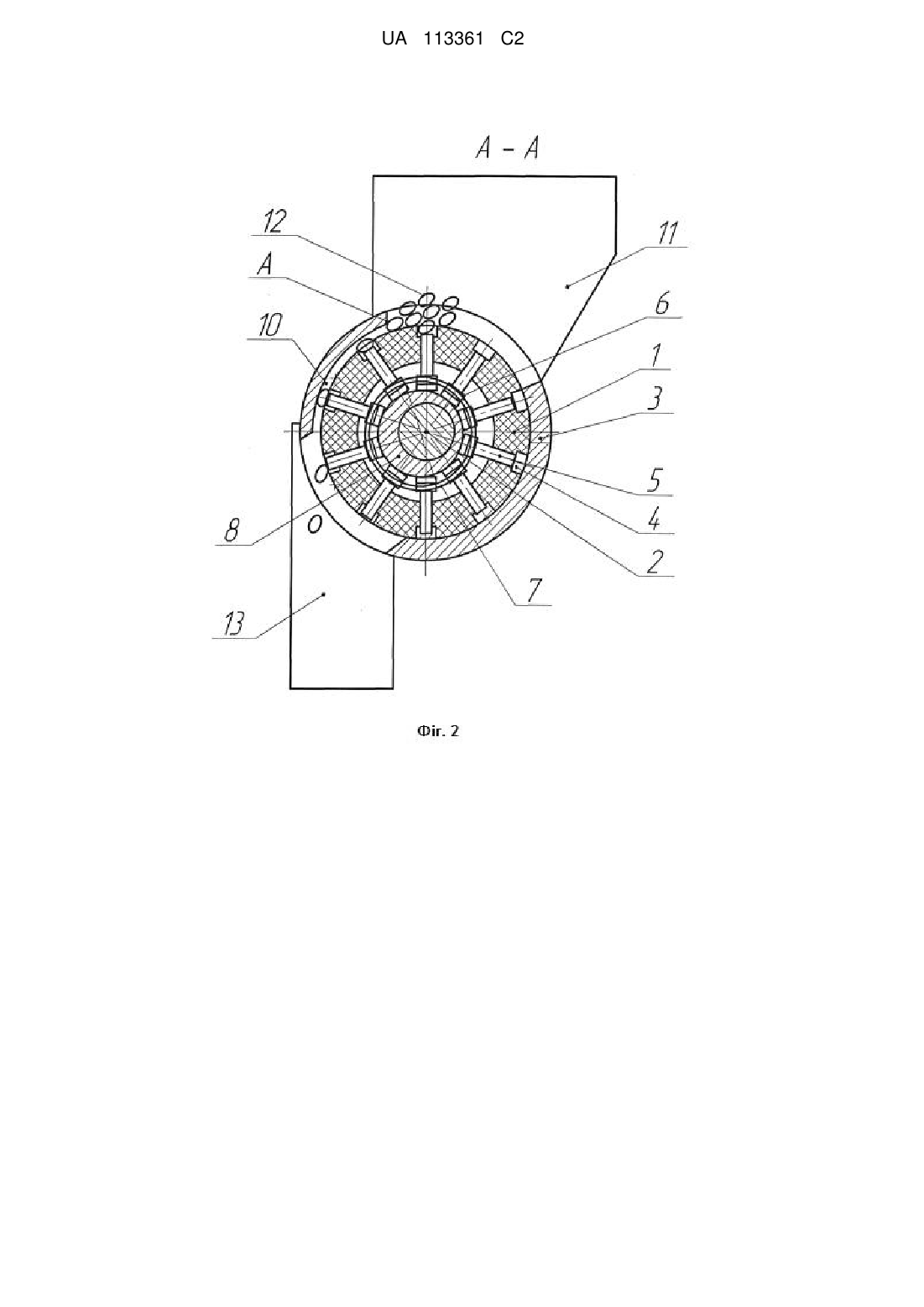

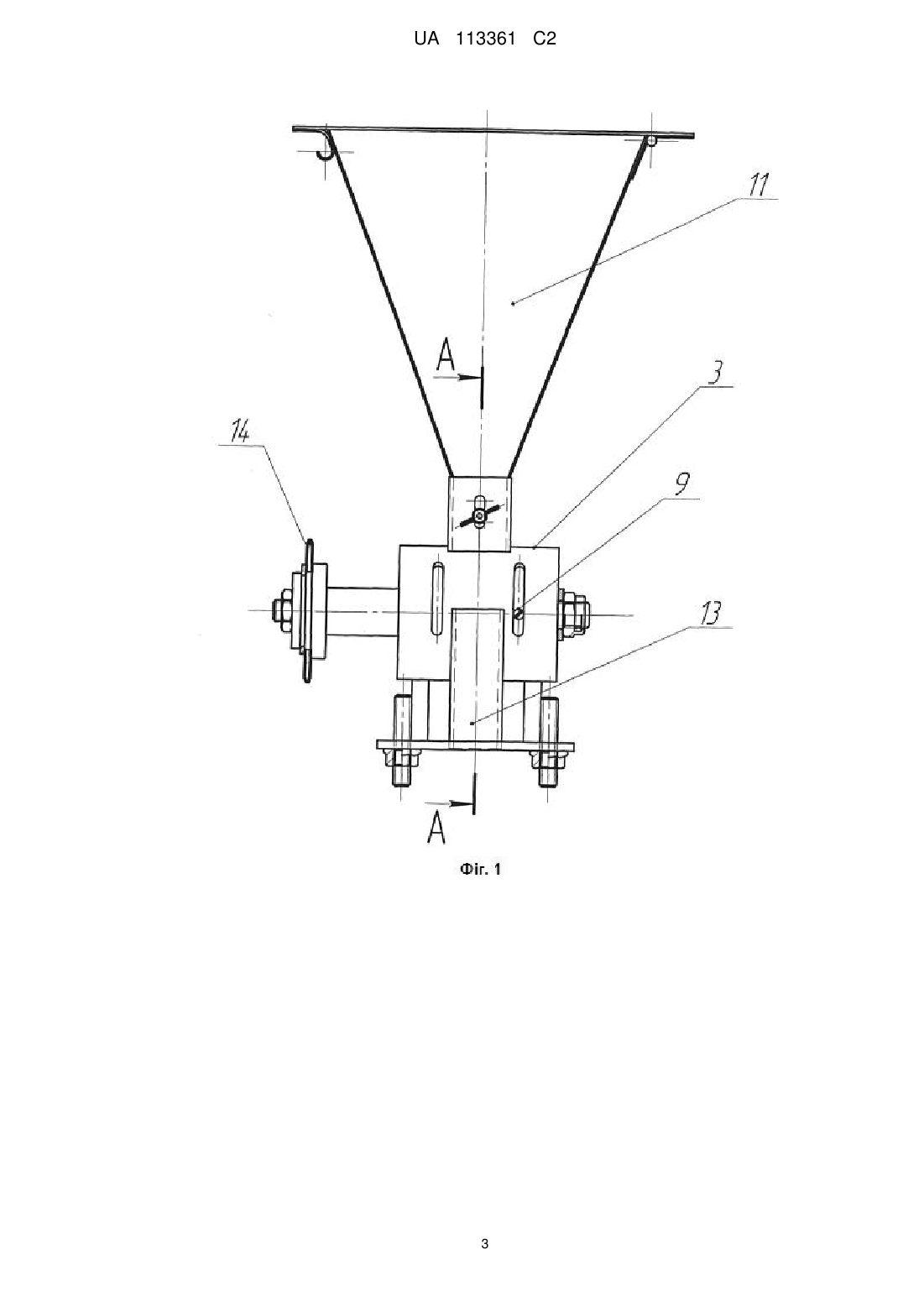

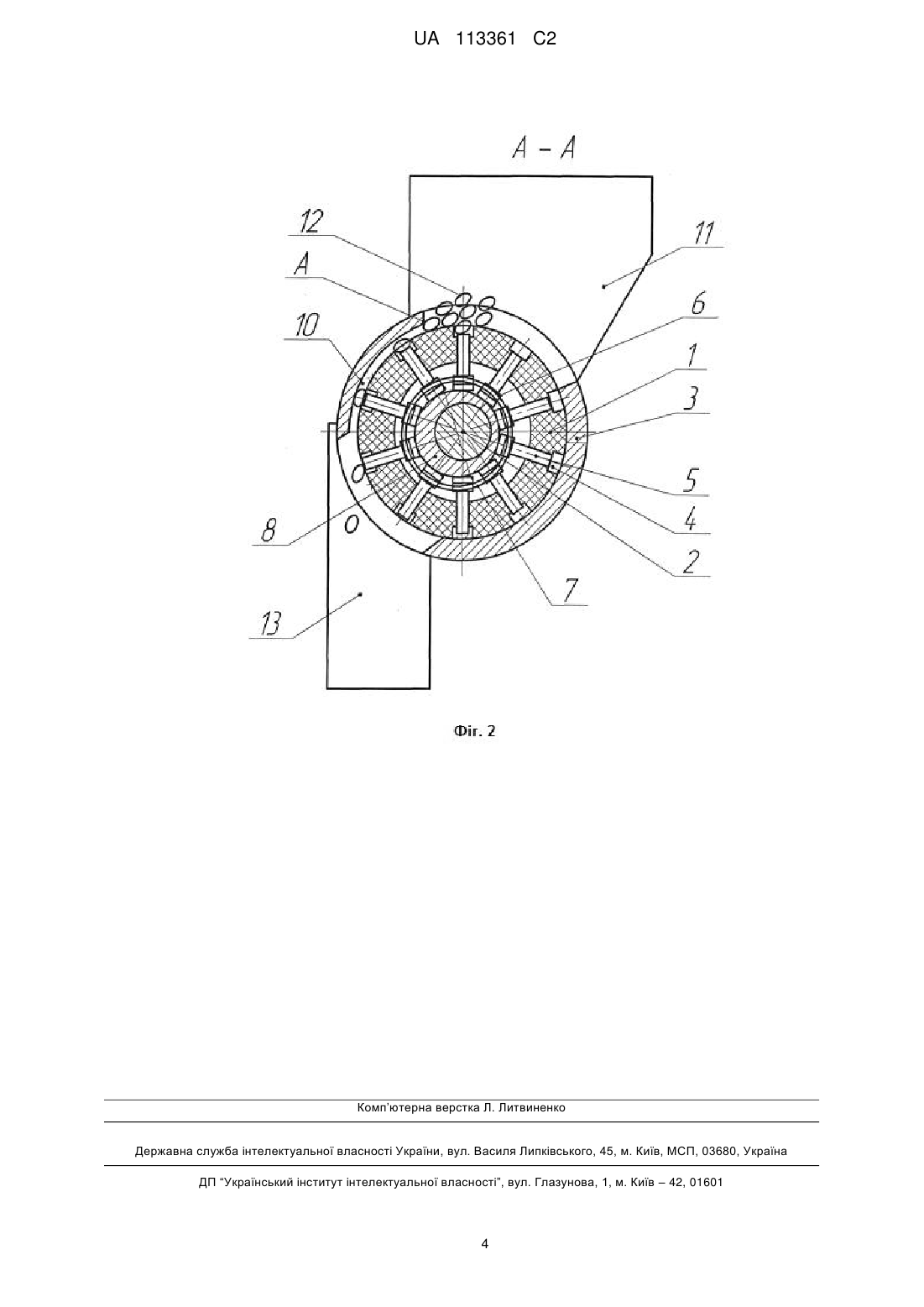

Реферат: Висіваючий апарат містить бункер, барабан, що обертається у корпусі на нерухомій осі, з радіальними отворами, співвісно розташовані з ними напрямні з виштовхувачами, кулачок, з'єднаний з віссю барабана, і насіннєпровід. Згідно з винаходом, кулачок виконаний у вигляді рухомої втулки, ексцентрично встановленої, з можливістю фіксації на нерухомій осі, а виштовхувачі виконані у вигляді плунжера з бобишкою, в якій виконаний паз під кільцевий сепаратор, що розташований співвісно з нерухомою віссю барабана і який забезпечує постійну взаємодію торцевої поверхні бобишок всіх плунжерів з поверхнею ексцентрикової втулки, а в корпусі, у зоні виштовхування насіння, виконано паз на величину розміру насіння. Застосування запропонованого висіваючого апарата дозволяє висівати дрібне насіння різних культур, забезпечуючи надійне однезернове дозування, та зменшити його пошкодження. UA 113361 C2 (12) UA 113361 C2 UA 113361 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до апаратів висіву насіння. Відомі висіваючі апарати, що містять бункер, барабан з радіальними отворами, вісь, привід, кулачок, напрямні з виштовхувачами, встановленими в барабані співвісно з радіальними отворами [А.с. СССР № 923406. Высевающий апарат. МПК А01С 7/04. Опубл. 1982 г., Бюл.№ 16, А.с. СССР № 1005687. Сеялка. МПК А01С 5/04. Опубл. 1983 г., Бюл. №11]. Недоліком відомих висіваючих апаратів є складність їх виготовлення і налагодження, а також перевитрата насіння, особливо при сівбі дрібнонасіннєвих культур. Відомий висіваючий апарат, вибраний за прототип, що містить бункер, барабан, що обертається на нерухомій осі, з радіальними отворами, співвісно розташовані з ними напрямні з виштовхувачами, кулачок, з'єднаний з віссю барабана і насіннєпровід [А.с. СССР № 1433430. Устройство для высева семян. МПК А01С 7/04. Опубл. 1988 г., Бюл. № 40]. Недоліком прототипу є складність виготовлення конструкції і налагодження висіваючого апарата на задану норму точного висіву насіння, особливо при сівбі дрібнонасіннєвих культур. В основу винаходу поставлена задача вдосконалення висіваючого апарата, в якому шляхом спрощення та модернізації конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується переміщення плунжерів згідно з заданим розміром насіння і за рахунок цього досягається висока якість точного висіву насіння. Поставлена задача вирішується тим, що у висіваючому апараті, що містить бункер, барабан, що обертається у корпусі на нерухомій осі, співвісно розташовані з ними напрямні з виштовхувачами, кулачок, з'єднаний з віссю барабана і насіннєпровід, згідно з винаходом, кулачок виконано у вигляді рухомої ексцентрикової втулки, встановленої з можливістю фіксації у заданому положенні на нерухомій осі корпусу, на поверхні барабана виконано, згідно з розміром насіння у зоні входу в насіннєпровід, радіальні отвори, в які встановлено виштовхувачі у вигляді плунжера з бобишкою, в якій виконано паз під кільцевий сепаратор, що розташований співвісно з нерухомою віссю барабана і який забезпечує постійну взаємодію торцевої поверхні бобишок всіх плунжерів з поверхнею ексцентрикової втулки, а на корпусі, у зоні виштовхування насіння, виконано паз на величину розміру насіння. Таке сполучення суттєвих ознак, як виконання кулачка у вигляді рухомої ексцентрикової втулки з можливістю її фіксації на нерухомій осі у заданому положенні дозволяє встановити максимальну точність розміру радіального отвору барабана згідно з розміром насіння у зоні входу у насіннєпровід, і, сумісно з наявністю пазу у корпусі у зоні виштовхування насіння, забезпечує подання насіння у насіннєпровід по одному, а виготовлення виштовхувачів у вигляді плунжера з бобишкою, в якій виконаний паз під кільцевий сепаратор, що розташований співвісно з нерухомою віссю барабана, забезпечує (на відміну від дії пружини) постійну взаємодію торцевої поверхні бобишок всіх плунжерів з поверхнею ексцентрикової втулки, що дозволяє підвищити якість точного висіву дрібного насіння за рахунок точного переміщення плунжерів, згідно з заданим розміром насіння. Суть запропонованого винаходу пояснюється кресленням, де на фіг. 1 - зображений висіваючий апарат, вигляд ззаду; на фіг. 2 - переріз А-А фіг. 2 у зоні дії виштовхувачів. Висіваючий апарат містить барабан 1, встановлений на нерухомій осі 2 в корпусі 3. На поверхні барабана 1 виконані радіальні отвори 4, в які встановлені виштовхувачі у вигляді плунжера 5 з бобишкою 6, в якій виконаний паз під кільцевий сепаратор 7, що розташований співвісно з нерухомою віссю барабана 1 і забезпечує постійну взаємодію торцевої поверхні бобишок 6 всіх плунжерів 5 з поверхнею ексцентрикової втулки 8, що виконує роль кулачка. Рухома ексцентрикова втулка 8, встановлена з можливістю фіксації на нерухомій осі 2. Фіксація ексцентрикової втулки 8 у заданому положенні здійснюється за допомогою гвинта 9. В корпусі 3, у зоні виштовхування насіння, виконано паз 10 на величину розміру насіння. Над верхньою частиною барабана 1 встановлено бункер 11 для насіння 12. В нижній частині висіваючого апарата встановлено насіннєпровід 13. Привід висіваючого барабана 1 здійснюється через зірочку 14 за допомогою ланцюгової передачі від ведучого колеса (не показано). Висіваючий апарат працює наступним чином. При обертанні висіваючого барабана 1, плунжер 5 своєю торцевою поверхнею бобишок 6 обкатується по поверхні нерухомо встановленої у заданому положенні ексцентрикової втулки 8, копіюючи її геометрію, внаслідок чого плунжер здійснює зворотно-поступальні рухи. Регулювання величини заглиблення плунжера в точці відсікання А (розмір насіннєвого матеріалу) відбувається за рахунок зміни кута установки ексцентрикової втулки 8 відносно горизонтальної осі 2 за допомогою гвинта 9. Насіннєвий матеріал потрапляє в надплунжерний 1 UA 113361 C2 5 простір в найнижчій точці діапазону роботи плунжера, а в момент підходу плунжера 5 до точки відсікання А виштовхує зайві насіння 12 й направляє по пазу 10 в насіннєпровід 13 тільки по одній насінині. Застосування запропонованого висіваючого апарата дозволяє не тільки висівати дрібне насіння різних культур, забезпечуючи надійне однозернове їх дозування, а також зменшити пошкодження насіння. ФОРМУЛА ВИНАХОДУ 10 15 Висіваючий апарат, що містить бункер, барабан, що обертається у корпусі на нерухомій осі, на поверхні якого виконані радіальні отвори, співвісно розташовані з ними напрямні з виштовхувачами, кулачок, з'єднаний з віссю барабана, і насіннєпровід, який відрізняється тим, що кулачок виконано у вигляді рухомої ексцентрикової втулки, встановленої з можливістю фіксації у заданому положенні на нерухомій осі корпусу, в радіальні отвори на поверхні барабана, виконані згідно з розміром насіння у зоні входу в насіннєпровід, встановлено виштовхувачі у вигляді плунжера з бобишкою, в якій виконано паз під кільцевий сепаратор, що розташований співвісно з нерухомою віссю барабана і який забезпечує постійну взаємодію торцевої поверхні бобишок всіх плунжерів з поверхнею ексцентрикової втулки, а на корпусі, у зоні виштовхування насіння, виконано паз на величину розміру насіння. 2 UA 113361 C2 3 UA 113361 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
