Висіваючий апарат

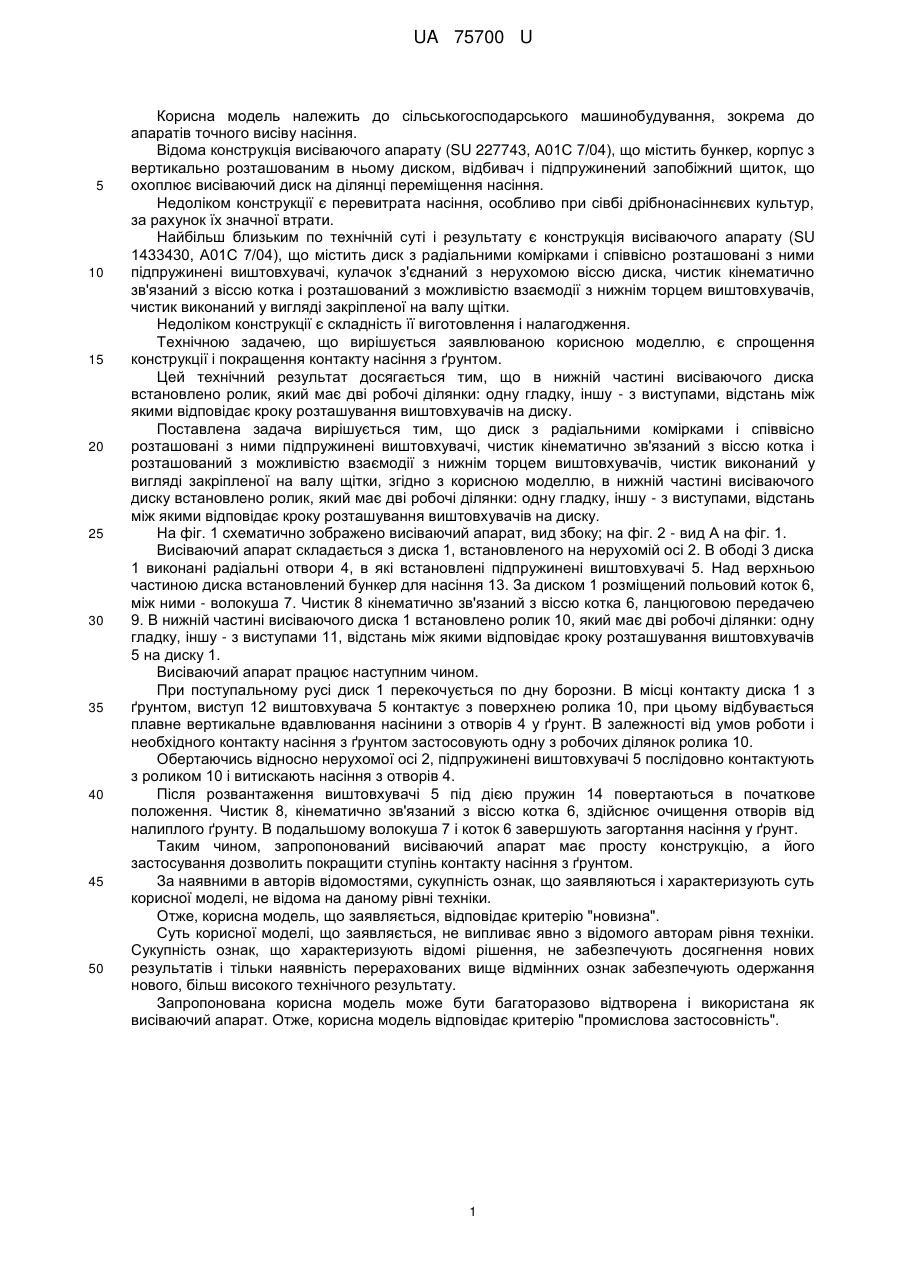

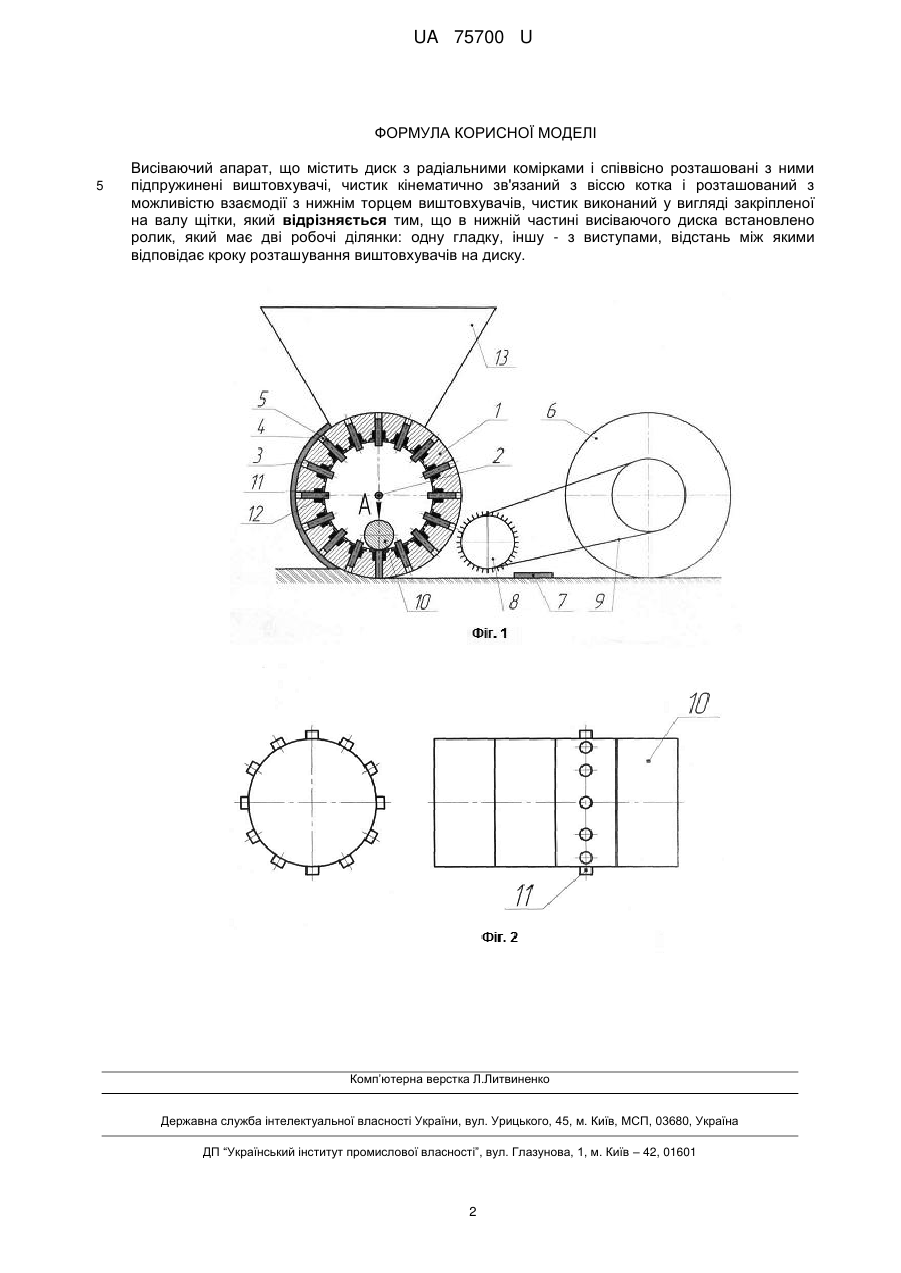

Реферат: UA 75700 U UA 75700 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема до апаратів точного висіву насіння. Відома конструкція висіваючого апарату (SU 227743, А01С 7/04), що містить бункер, корпус з вертикально розташованим в ньому диском, відбивач і підпружинений запобіжний щиток, що охоплює висіваючий диск на ділянці переміщення насіння. Недоліком конструкції є перевитрата насіння, особливо при сівбі дрібнонасіннєвих культур, за рахунок їх значної втрати. Найбільш близьким по технічній суті і результату є конструкція висіваючого апарату (SU 1433430, А01С 7/04), що містить диск з радіальними комірками і співвісно розташовані з ними підпружинені виштовхувачі, кулачок з'єднаний з нерухомою віссю диска, чистик кінематично зв'язаний з віссю котка і розташований з можливістю взаємодії з нижнім торцем виштовхувачів, чистик виконаний у вигляді закріпленої на валу щітки. Недоліком конструкції є складність її виготовлення і налагодження. Технічною задачею, що вирішується заявлюваною корисною моделлю, є спрощення конструкції і покращення контакту насіння з ґрунтом. Цей технічний результат досягається тим, що в нижній частині висіваючого диска встановлено ролик, який має дві робочі ділянки: одну гладку, іншу - з виступами, відстань між якими відповідає кроку розташування виштовхувачів на диску. Поставлена задача вирішується тим, що диск з радіальними комірками і співвісно розташовані з ними підпружинені виштовхувачі, чистик кінематично зв'язаний з віссю котка і розташований з можливістю взаємодії з нижнім торцем виштовхувачів, чистик виконаний у вигляді закріпленої на валу щітки, згідно з корисною моделлю, в нижній частині висіваючого диску встановлено ролик, який має дві робочі ділянки: одну гладку, іншу - з виступами, відстань між якими відповідає кроку розташування виштовхувачів на диску. На фіг. 1 схематично зображено висіваючий апарат, вид збоку; на фіг. 2 - вид А на фіг. 1. Висіваючий апарат складається з диска 1, встановленого на нерухомій осі 2. В ободі 3 диска 1 виконані радіальні отвори 4, в які встановлені підпружинені виштовхувачі 5. Над верхньою частиною диска встановлений бункер для насіння 13. За диском 1 розміщений польовий коток 6, між ними - волокуша 7. Чистик 8 кінематично зв'язаний з віссю котка 6, ланцюговою передачею 9. В нижній частині висіваючого диска 1 встановлено ролик 10, який має дві робочі ділянки: одну гладку, іншу - з виступами 11, відстань між якими відповідає кроку розташування виштовхувачів 5 на диску 1. Висіваючий апарат працює наступним чином. При поступальному русі диск 1 перекочується по дну борозни. В місці контакту диска 1 з ґрунтом, виступ 12 виштовхувача 5 контактує з поверхнею ролика 10, при цьому відбувається плавне вертикальне вдавлювання насінини з отворів 4 у ґрунт. В залежності від умов роботи і необхідного контакту насіння з ґрунтом застосовують одну з робочих ділянок ролика 10. Обертаючись відносно нерухомої осі 2, підпружинені виштовхувачі 5 послідовно контактують з роликом 10 і витискають насіння з отворів 4. Після розвантаження виштовхувачі 5 під дією пружин 14 повертаються в початкове положення. Чистик 8, кінематично зв'язаний з віссю котка 6, здійснює очищення отворів від налиплого ґрунту. В подальшому волокуша 7 і коток 6 завершують загортання насіння у ґрунт. Таким чином, запропонований висіваючий апарат має просту конструкцію, а його застосування дозволить покращити ступінь контакту насіння з ґрунтом. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як висіваючий апарат. Отже, корисна модель відповідає критерію "промислова застосовність". 1 UA 75700 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Висіваючий апарат, що містить диск з радіальними комірками і співвісно розташовані з ними підпружинені виштовхувачі, чистик кінематично зв'язаний з віссю котка і розташований з можливістю взаємодії з нижнім торцем виштовхувачів, чистик виконаний у вигляді закріпленої на валу щітки, який відрізняється тим, що в нижній частині висіваючого диска встановлено ролик, який має дві робочі ділянки: одну гладку, іншу - з виступами, відстань між якими відповідає кроку розташування виштовхувачів на диску. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
