Візок для верхньопідвісної системи

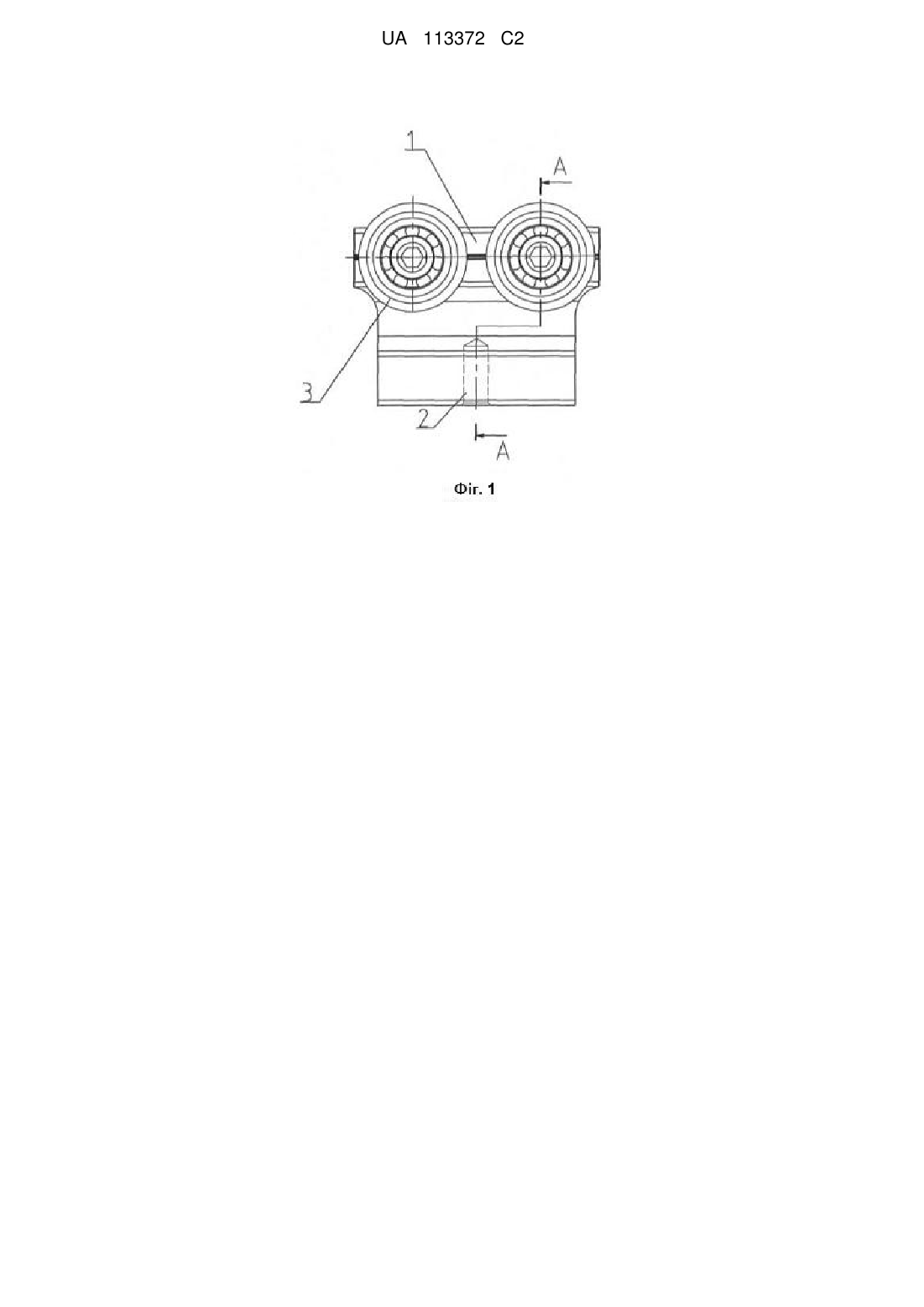

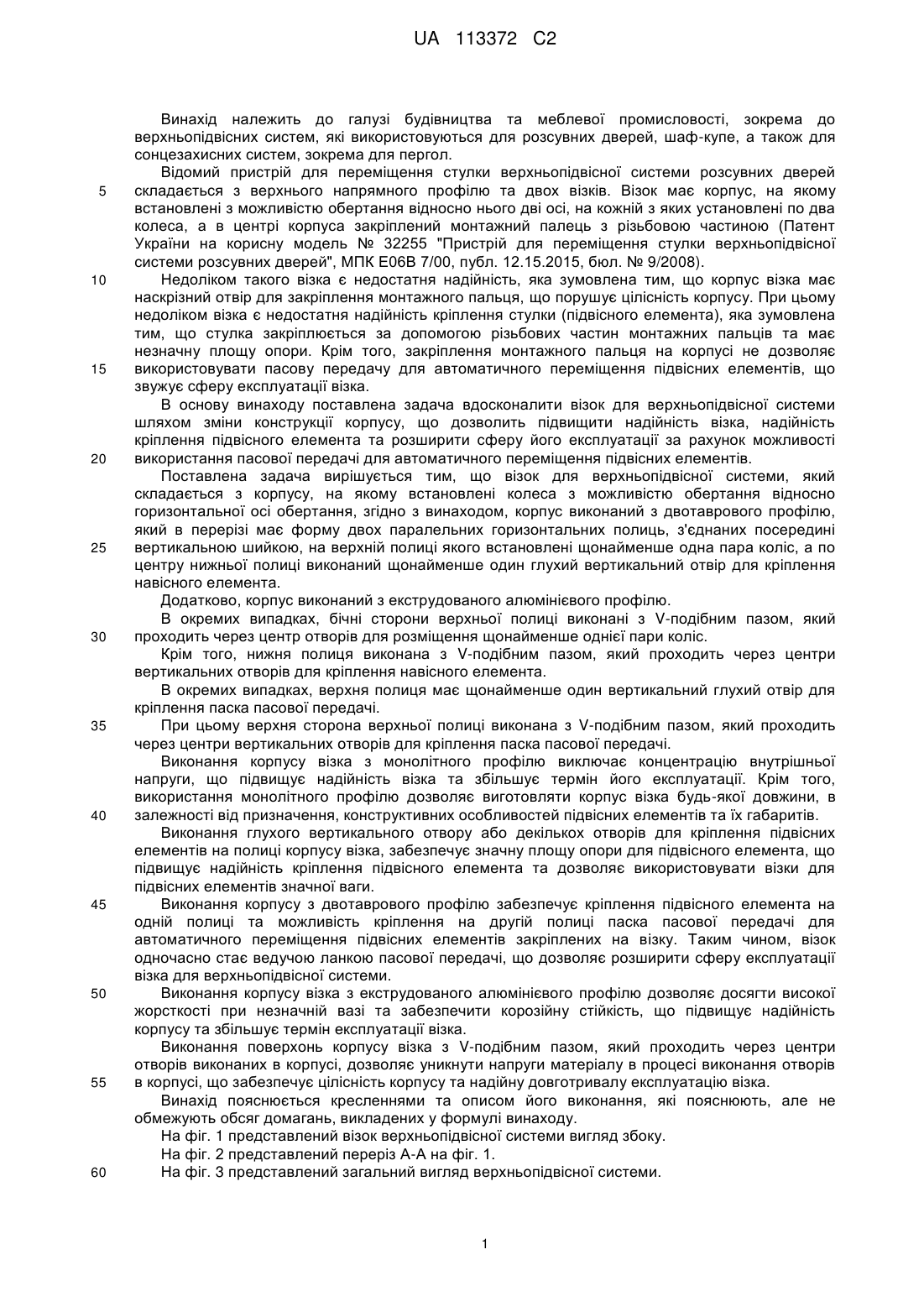

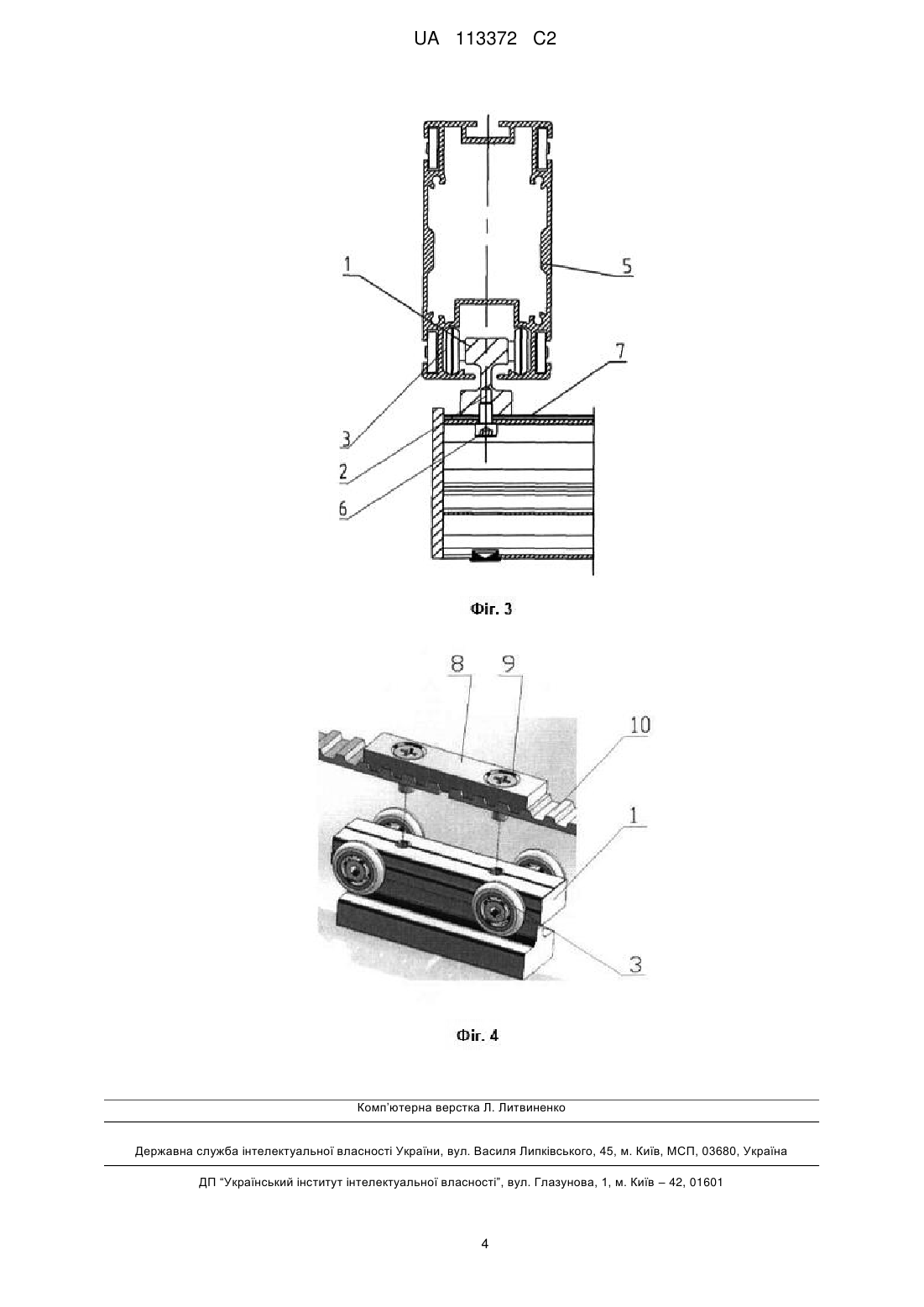

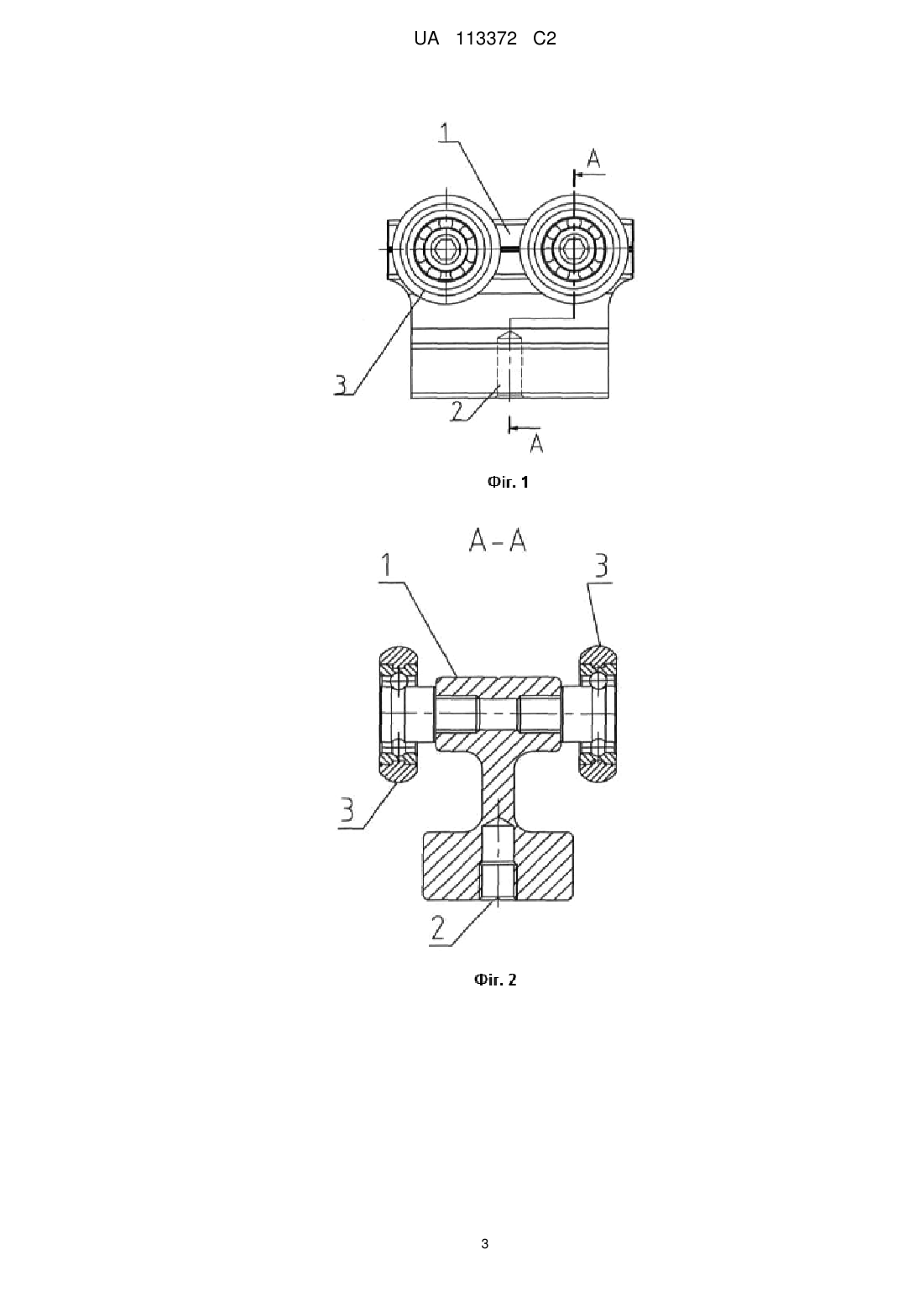

Реферат: Винахід належить до галузі будівництва та меблевої промисловості, зокрема до верхньопідвісних систем, які використовуються для розсувних дверей, шаф-купе, а також для сонцезахисних систем, зокрема для пергол. Відповідно до винаходу візок для верхньопідвісної системи має корпус, що виконаний з двотаврового профілю, який в перерізі має форму двох паралельних горизонтальних полиць, з'єднаних посередині вертикальною шийкою, на верхній полиці якого встановлені щонайменше одна пара коліс з можливістю обертання відносно горизонтальної осі обертання, а по центру нижньої полиці виконаний щонайменше один глухий вертикальний отвір для кріплення навісного елемента. Корпус візка може бути виконаний з екструдованого алюмінієвого профілю та мати на верхній полиці щонайменше один вертикальний глухий отвір для кріплення пасової передачі. UA 113372 C2 (12) UA 113372 C2 UA 113372 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі будівництва та меблевої промисловості, зокрема до верхньопідвісних систем, які використовуються для розсувних дверей, шаф-купе, а також для сонцезахисних систем, зокрема для пергол. Відомий пристрій для переміщення стулки верхньопідвісної системи розсувних дверей складається з верхнього напрямного профілю та двох візків. Візок має корпус, на якому встановлені з можливістю обертання відносно нього дві осі, на кожній з яких установлені по два колеса, а в центрі корпуса закріплений монтажний палець з різьбовою частиною (Патент України на корисну модель № 32255 "Пристрій для переміщення стулки верхньопідвісної системи розсувних дверей", МПК Е06В 7/00, публ. 12.15.2015, бюл. № 9/2008). Недоліком такого візка є недостатня надійність, яка зумовлена тим, що корпус візка має наскрізний отвір для закріплення монтажного пальця, що порушує цілісність корпусу. При цьому недоліком візка є недостатня надійність кріплення стулки (підвісного елемента), яка зумовлена тим, що стулка закріплюється за допомогою різьбових частин монтажних пальців та має незначну площу опори. Крім того, закріплення монтажного пальця на корпусі не дозволяє використовувати пасову передачу для автоматичного переміщення підвісних елементів, що звужує сферу експлуатації візка. В основу винаходу поставлена задача вдосконалити візок для верхньопідвісної системи шляхом зміни конструкції корпусу, що дозволить підвищити надійність візка, надійність кріплення підвісного елемента та розширити сферу його експлуатації за рахунок можливості використання пасової передачі для автоматичного переміщення підвісних елементів. Поставлена задача вирішується тим, що візок для верхньопідвісної системи, який складається з корпусу, на якому встановлені колеса з можливістю обертання відносно горизонтальної осі обертання, згідно з винаходом, корпус виконаний з двотаврового профілю, який в перерізі має форму двох паралельних горизонтальних полиць, з'єднаних посередині вертикальною шийкою, на верхній полиці якого встановлені щонайменше одна пара коліс, а по центру нижньої полиці виконаний щонайменше один глухий вертикальний отвір для кріплення навісного елемента. Додатково, корпус виконаний з екструдованого алюмінієвого профілю. В окремих випадках, бічні сторони верхньої полиці виконані з V-подібним пазом, який проходить через центр отворів для розміщення щонайменше однієї пари коліс. Крім того, нижня полиця виконана з V-подібним пазом, який проходить через центри вертикальних отворів для кріплення навісного елемента. В окремих випадках, верхня полиця має щонайменше один вертикальний глухий отвір для кріплення паска пасової передачі. При цьому верхня сторона верхньої полиці виконана з V-подібним пазом, який проходить через центри вертикальних отворів для кріплення паска пасової передачі. Виконання корпусу візка з монолітного профілю виключає концентрацію внутрішньої напруги, що підвищує надійність візка та збільшує термін його експлуатації. Крім того, використання монолітного профілю дозволяє виготовляти корпус візка будь-якої довжини, в залежності від призначення, конструктивних особливостей підвісних елементів та їх габаритів. Виконання глухого вертикального отвору або декількох отворів для кріплення підвісних елементів на полиці корпусу візка, забезпечує значну площу опори для підвісного елемента, що підвищує надійність кріплення підвісного елемента та дозволяє використовувати візки для підвісних елементів значної ваги. Виконання корпусу з двотаврового профілю забезпечує кріплення підвісного елемента на одній полиці та можливість кріплення на другій полиці паска пасової передачі для автоматичного переміщення підвісних елементів закріплених на візку. Таким чином, візок одночасно стає ведучою ланкою пасової передачі, що дозволяє розширити сферу експлуатації візка для верхньопідвісної системи. Виконання корпусу візка з екструдованого алюмінієвого профілю дозволяє досягти високої жорсткості при незначній вазі та забезпечити корозійну стійкість, що підвищує надійність корпусу та збільшує термін експлуатації візка. Виконання поверхонь корпусу візка з V-подібним пазом, який проходить через центри отворів виконаних в корпусі, дозволяє уникнути напруги матеріалу в процесі виконання отворів в корпусі, що забезпечує цілісність корпусу та надійну довготривалу експлуатацію візка. Винахід пояснюється кресленнями та описом його виконання, які пояснюють, але не обмежують обсяг домагань, викладених у формулі винаходу. На фіг. 1 представлений візок верхньопідвісної системи вигляд збоку. На фіг. 2 представлений переріз А-А на фіг. 1. На фіг. 3 представлений загальний вигляд верхньопідвісної системи. 1 UA 113372 C2 5 10 15 20 25 30 35 На фіг. 4 представлений вузол з'єднання паска пасової передачі з корпусом візка. Візок верхньопідвісної системи включає корпус 1 з отвором 2, дві пари коліс. Корпус 1 має форму двотаврового профілю (в перерізі має шийку, яка обмежена двома полицями) і може бути виконаний, наприклад, з екструдованого алюмінієвого профілю. На верхній полиці профілю корпуса 1 виконані отвори, для встановлення коліс 3. Колеса можуть бути встановлені на осі, яку розміщують в отворі, або в отвори можуть бути вставлені цапфи, які оснащуються колесами з підшипниками кочення, або будь-яким іншим чином, відомим з рівня техніки. В центрі нижньої полиці профілю корпуса 1 розташований уздовж вертикальної осі симетрії глухий отвір 2 для кріплення підвісних елементів (фіг. 1, фіг. 2). Верхньопідвісну систему з запропонованим візком використовують наступним чином. Напрямний профіль 5 жорстко кріплять будь-яким, відомим з рівня техніки, способом до відповідних опорних поверхонь, наприклад стелі, верхньої горизонтальної поверхні шаф-купе, стіни, будівельної конструкції, після чого в напрямний профіль 5 встановлюють візок, верхня полиця профілю корпуса 1 якого розміщується в нижній частині напрямного профілю 5 таким чином, що колеса 3 взаємодіють з відповідними контактними поверхнями напрямного профілю 5 для переміщення візка, причому кількість пар коліс може бути різною в залежності від умов експлуатації візка та характеристик підвісних елементів. Нижня полиця профілю корпуса 1 розташовується під напрямним профілем 5, до нижньої полиці профілю корпуса 1 гвинтом 6, який фіксують в отворі 2, кріплять підвісний елемент 7, наприклад, стулку підвісних дверей або сонцезахисний тент (фіг. 3). Конструкція візка дозволяє виконати в нижній полиці профілю корпуса 1 декілька отворів 2 і, таким чином, забезпечити більш надійне кріплення підвісного елементу 7 до візка. Конструкція візка дозволяє використовувати його як ланку для пасової передачі, яка використовується для автоматичного переміщення підвісних елементів, а саме стулок дверей, сонцезахисних тентів тощо. Для цього в корпусі 1 роблять отвори для гвинтів 9, які через планку 8 приєднують пасок 10 до корпусу 1 візка (фіг. 4). Пасову передачу встановлюють всередині напрямного профілю. При роботі пасової передачі пасок починає переміщатися і рухає візок, до якого він приєднаний, по відповідних контактних поверхнях напрямного профілю. Одночасно з цим відбувається переміщення підвісного елемента закріпленого на корпусі візка. Запропонований візок верхньопідвісної системи дозволяє підвищити надійність кріплення підвісного елемента, розширити сферу його застосування та збільшити термін його експлуатації. Заявлені технічні результати були підтверджені при випробовуванні зовнішніх сонцезахисних систем ТОВ "Манеж" м. Черкаси. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Візок для верхньопідвісної системи, який складається з корпусу, на якому встановлені колеса з можливістю обертання відносно горизонтальної осі обертання, який відрізняється тим, що корпус виконаний з двотаврового профілю, який в перерізі має форму двох паралельних горизонтальних полиць, з'єднаних посередині вертикальною шийкою, на верхній полиці якого встановлені щонайменше одна пара коліс, а по центру нижньої полиці виконаний щонайменше один глухий вертикальний отвір для кріплення навісного елемента. 2. Візок для верхньопідвісної системи за п. 1, який відрізняється тим, що корпус виконаний з екструдованого алюмінієвого профілю. 3. Візок для верхньопідвісної системи за пп. 1, 2, який відрізняється тим, що бічні сторони верхньої полиці виконані з V-подібним пазом, який проходить через центр отворів для розміщення щонайменше однієї пари коліс. 4. Візок для верхньопідвісної системи за пп. 1, 2, який відрізняється тим, що нижня полиця виконана з V-подібним пазом, який проходить через центри вертикальних отворів для кріплення навісного елемента. 5. Візок для верхньопідвісної системи за пп. 1-4, який відрізняється тим, що верхня полиця має щонайменше один вертикальний глухий отвір для кріплення паска пасової передачі. 6. Візок для верхньопідвісної системи за п. 5, який відрізняється тим, що верхня сторона верхньої полиці виконана з V-подібним пазом, який проходить через центри вертикальних отворів для кріплення паска пасової передачі. 2 UA 113372 C2 3 UA 113372 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
