Спікальний візок

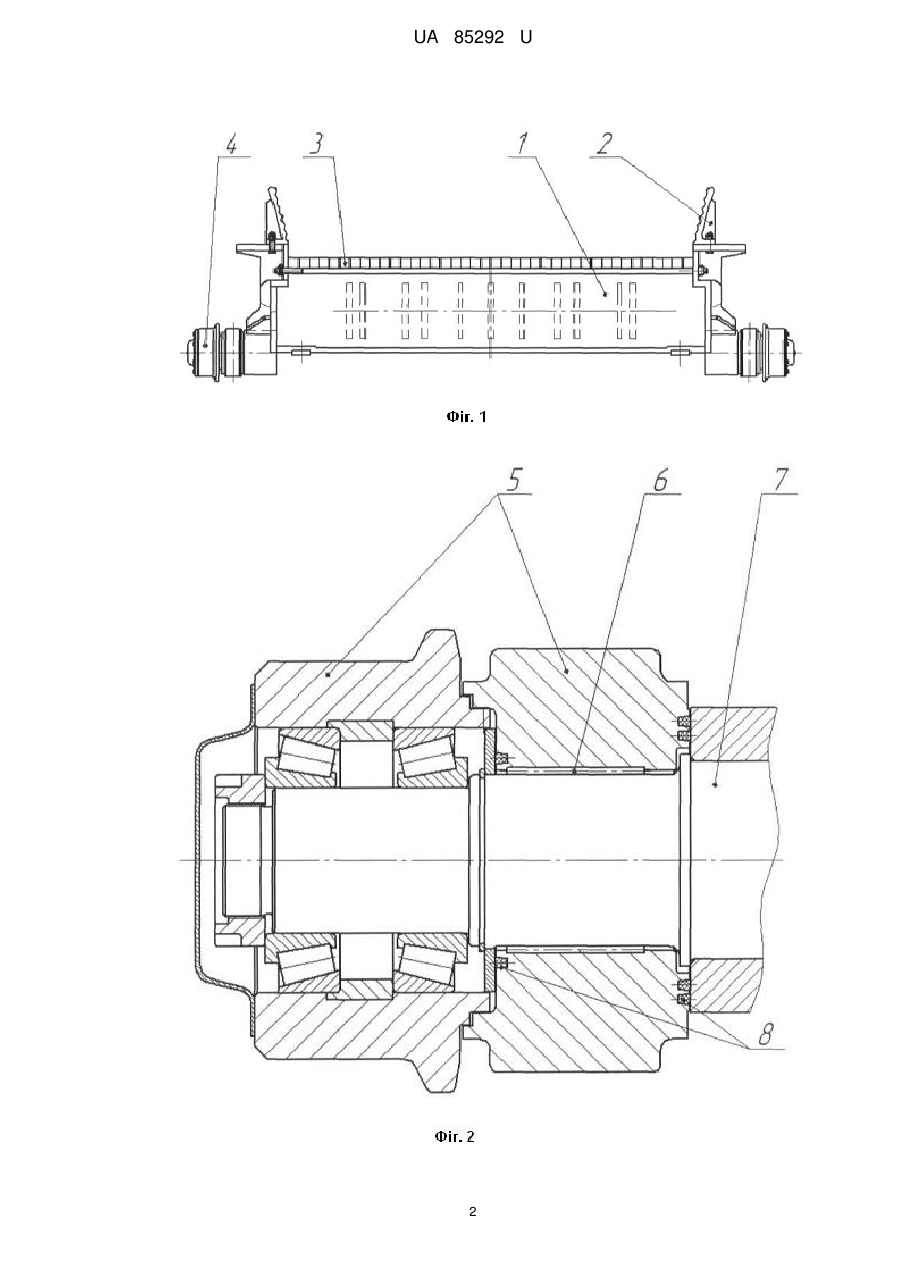

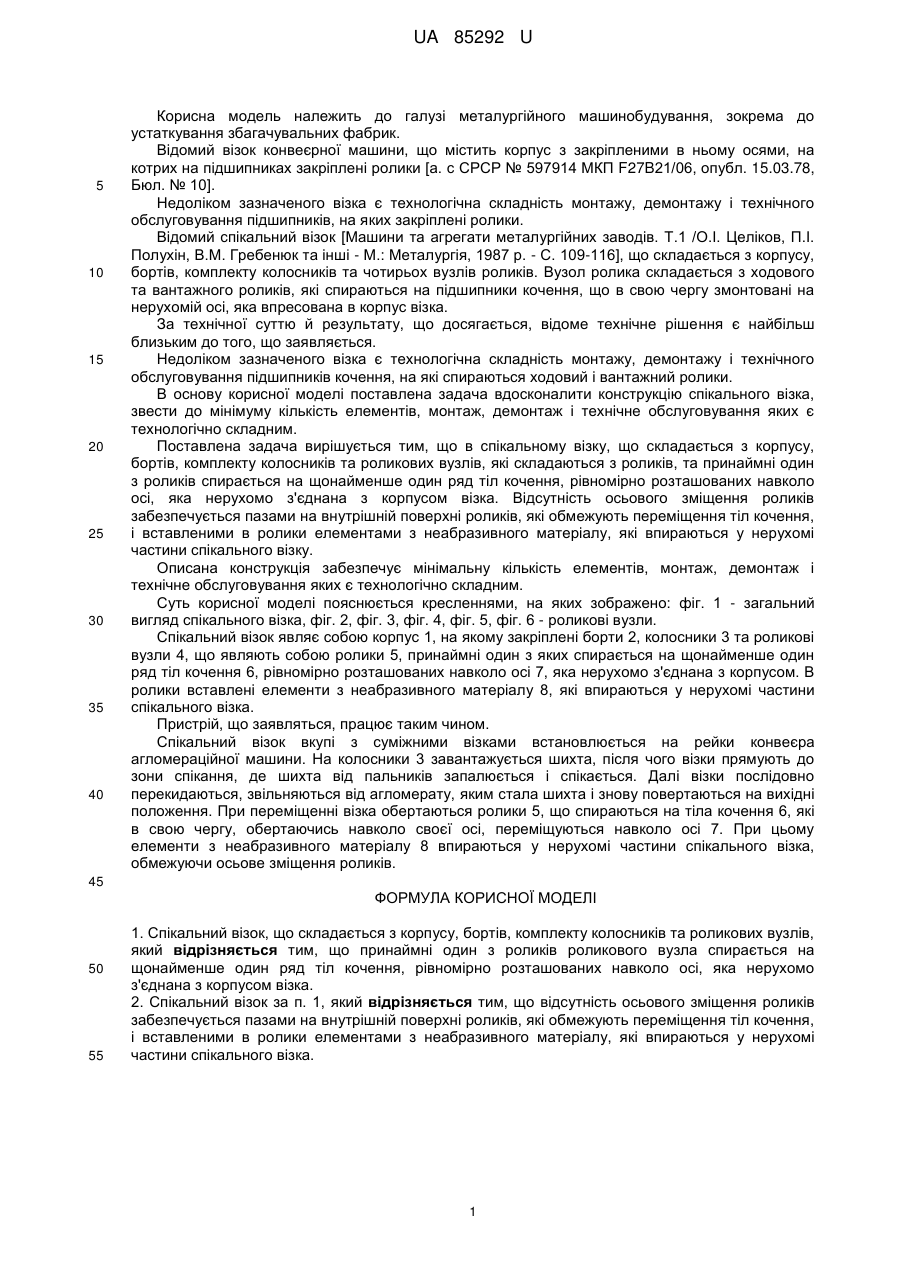

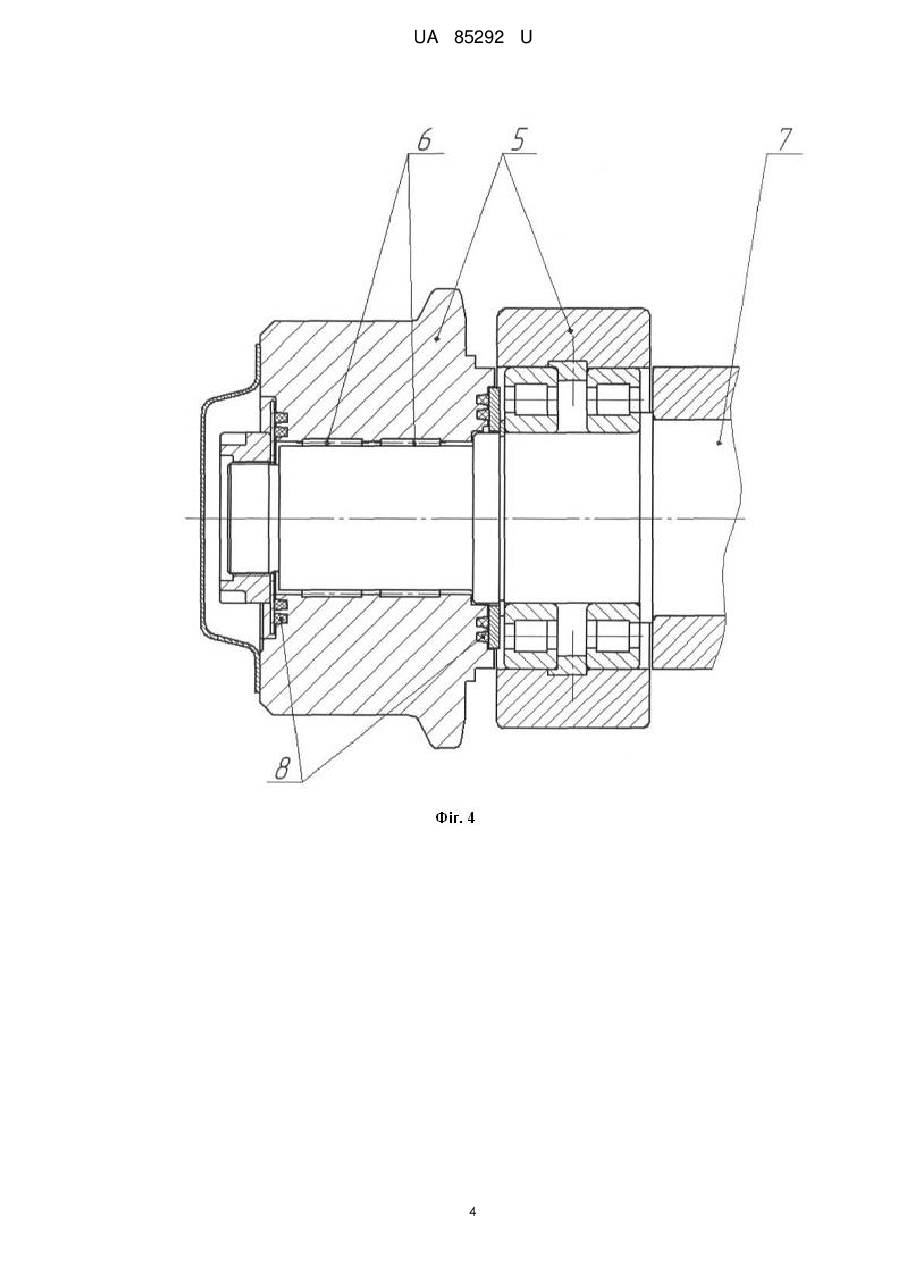

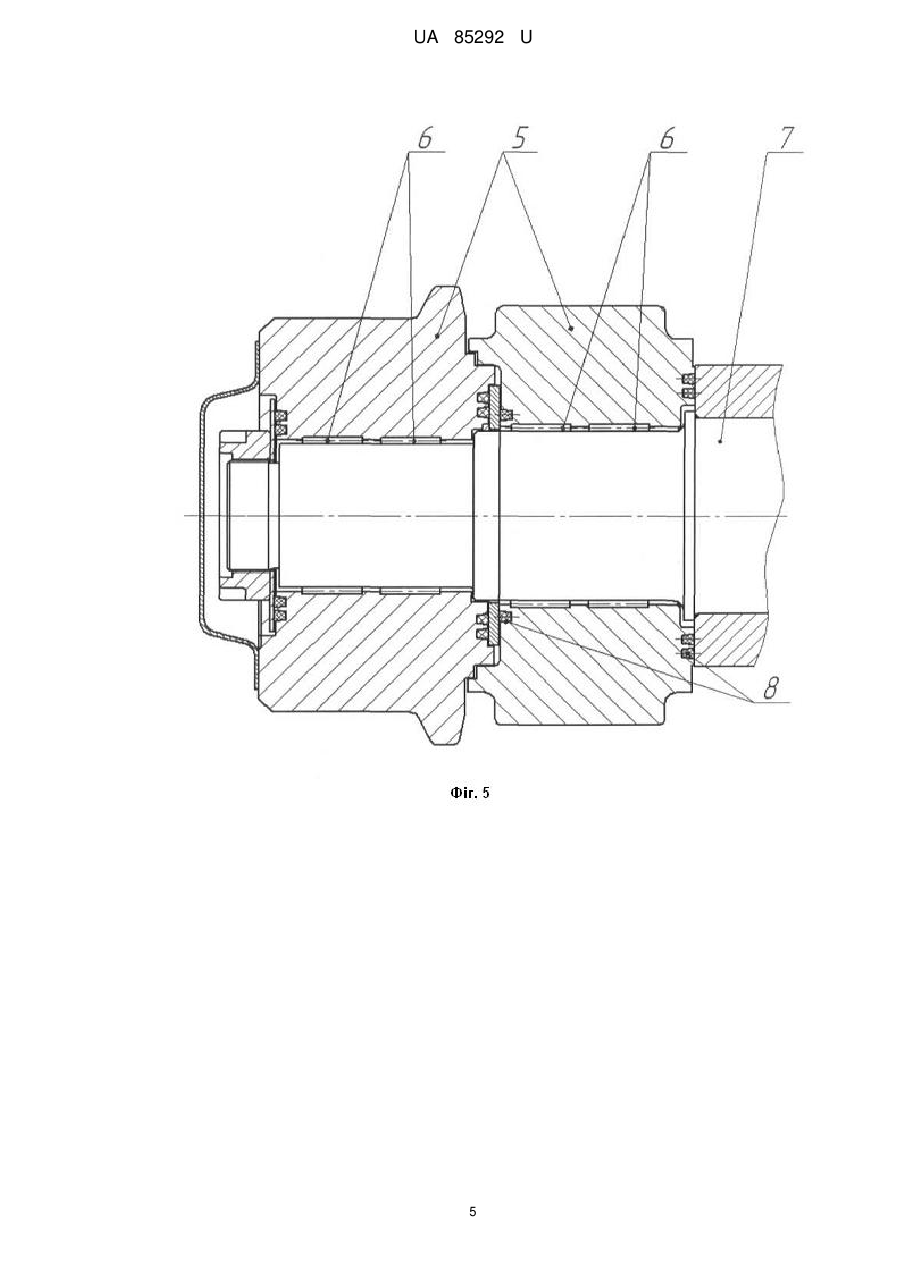

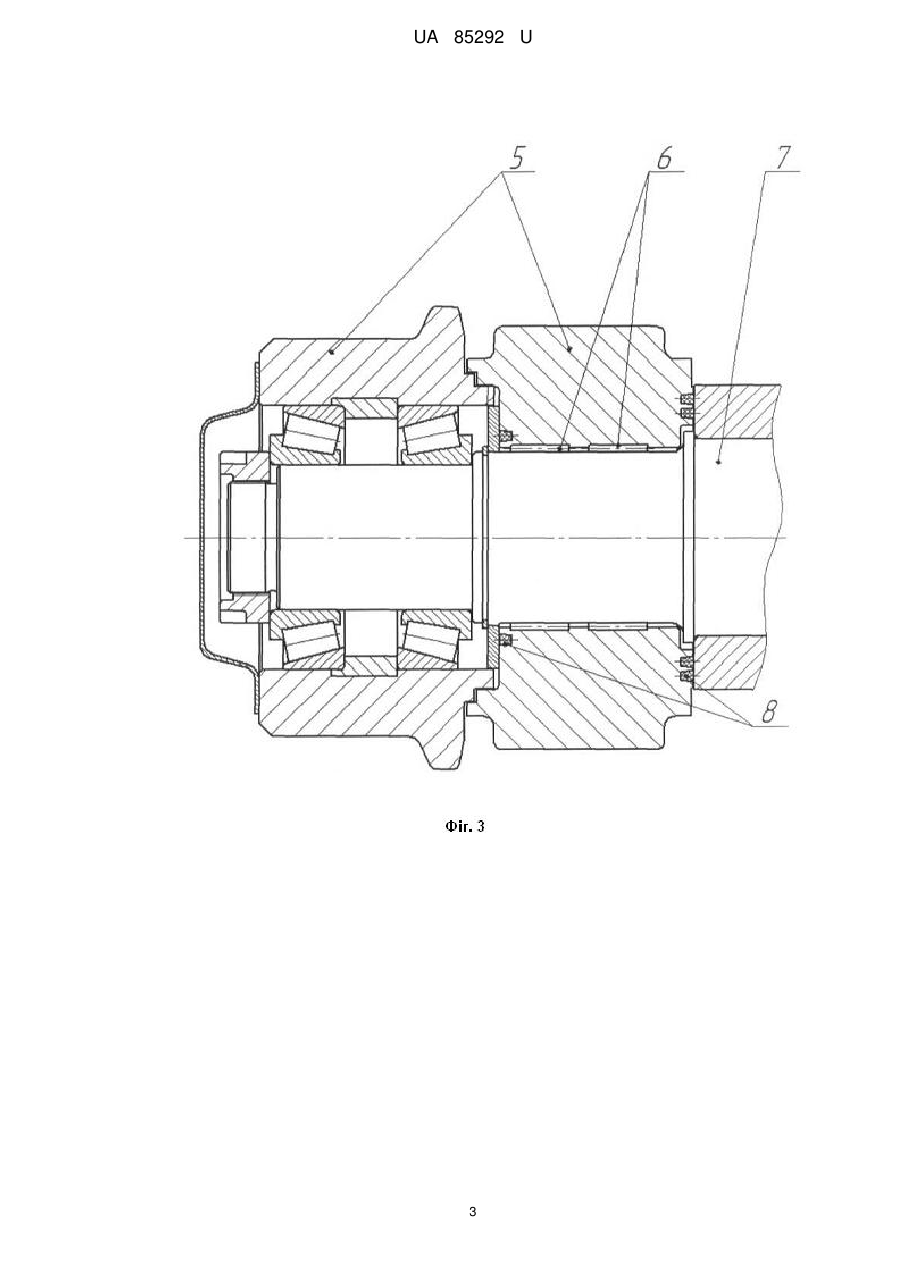

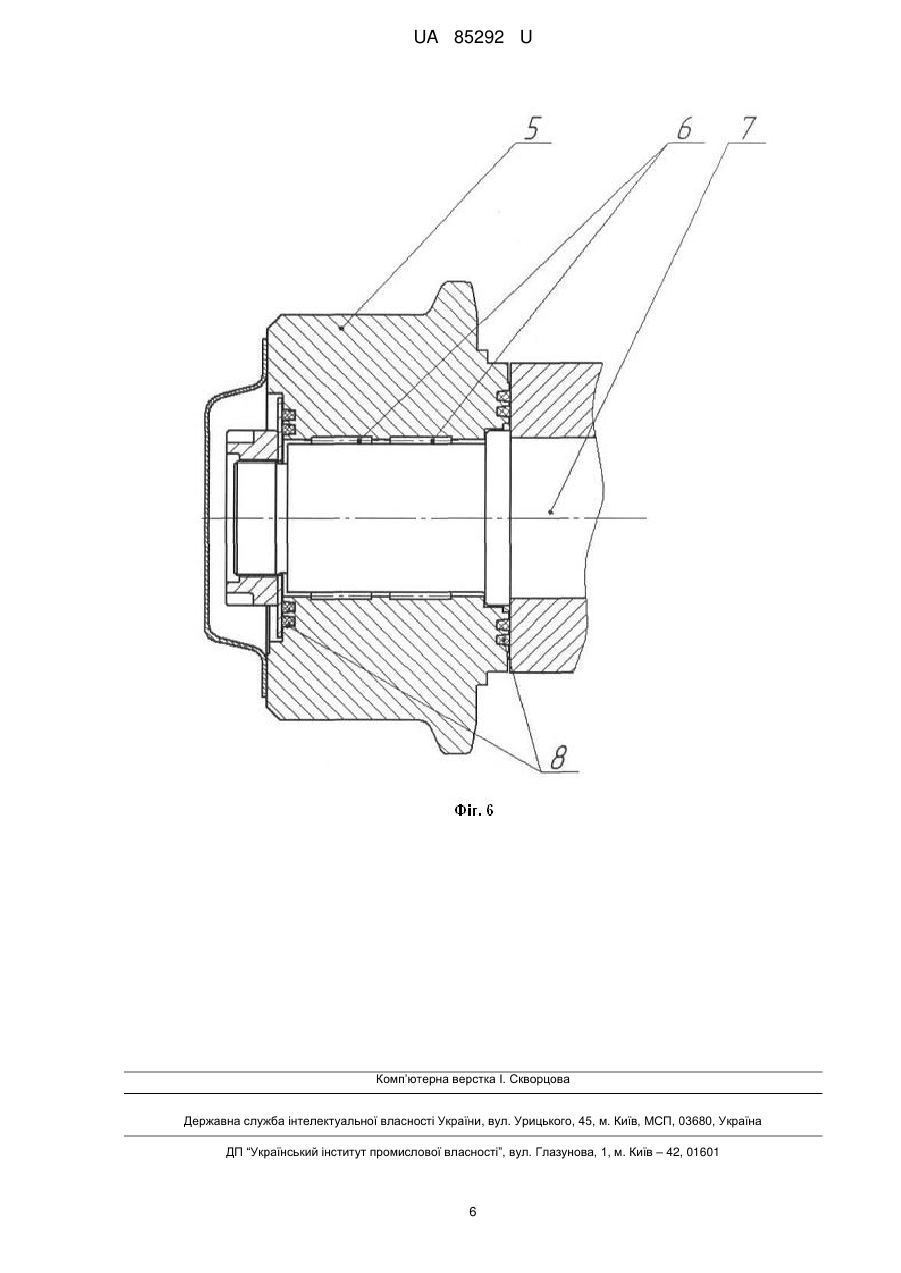

Реферат: Спікальний візок складається з корпуса, бортів, комплекту колосників та роликових вузлів. Принаймні один з роликів роликового вузла спирається на щонайменше один ряд тіл кочення, рівномірно розташованих навколо осі, яка нерухомо з'єднана з корпусом візка. UA 85292 U (54) СПІКАЛЬНИЙ ВІЗОК UA 85292 U UA 85292 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі металургійного машинобудування, зокрема до устаткування збагачувальних фабрик. Відомий візок конвеєрної машини, що містить корпус з закріпленими в ньому осями, на котрих на підшипниках закріплені ролики [а. с СРСР № 597914 МКП F27B21/06, опубл. 15.03.78, Бюл. № 10]. Недоліком зазначеного візка є технологічна складність монтажу, демонтажу і технічного обслуговування підшипників, на яких закріплені ролики. Відомий спікальний візок [Машини та агрегати металургійних заводів. Т.1 /О.І. Целіков, П.І. Полухін, В.М. Гребенюк та інші - М.: Металургія, 1987 р. - С. 109-116], що складається з корпусу, бортів, комплекту колосників та чотирьох вузлів роликів. Вузол ролика складається з ходового та вантажного роликів, які спираються на підшипники кочення, що в свою чергу змонтовані на нерухомій осі, яка впресована в корпус візка. За технічної суттю й результату, що досягається, відоме технічне рішення є найбільш близьким до того, що заявляється. Недоліком зазначеного візка є технологічна складність монтажу, демонтажу і технічного обслуговування підшипників кочення, на які спираються ходовий і вантажний ролики. В основу корисної моделі поставлена задача вдосконалити конструкцію спікального візка, звести до мінімуму кількість елементів, монтаж, демонтаж і технічне обслуговування яких є технологічно складним. Поставлена задача вирішується тим, що в спікальному візку, що складається з корпусу, бортів, комплекту колосників та роликових вузлів, які складаються з роликів, та принаймні один з роликів спирається на щонайменше один ряд тіл кочення, рівномірно розташованих навколо осі, яка нерухомо з'єднана з корпусом візка. Відсутність осьового зміщення роликів забезпечується пазами на внутрішній поверхні роликів, які обмежують переміщення тіл кочення, і вставленими в ролики елементами з неабразивного матеріалу, які впираються у нерухомі частини спікального візку. Описана конструкція забезпечує мінімальну кількість елементів, монтаж, демонтаж і технічне обслуговування яких є технологічно складним. Суть корисної моделі пояснюється кресленнями, на яких зображено: фіг. 1 - загальний вигляд спікального візка, фіг. 2, фіг. 3, фіг. 4, фіг. 5, фіг. 6 - роликові вузли. Спікальний візок являє собою корпус 1, на якому закріплені борти 2, колосники 3 та роликові вузли 4, що являють собою ролики 5, принаймні один з яких спирається на щонайменше один ряд тіл кочення 6, рівномірно розташованих навколо осі 7, яка нерухомо з'єднана з корпусом. В ролики вставлені елементи з неабразивного матеріалу 8, які впираються у нерухомі частини спікального візка. Пристрій, що заявляться, працює таким чином. Спікальний візок вкупі з суміжними візками встановлюється на рейки конвеєра агломераційної машини. На колосники 3 завантажується шихта, після чого візки прямують до зони спікання, де шихта від пальників запалюється і спікається. Далі візки послідовно перекидаються, звільняються від агломерату, яким стала шихта і знову повертаються на вихідні положення. При переміщенні візка обертаються ролики 5, що спираються на тіла кочення 6, які в свою чергу, обертаючись навколо своєї осі, переміщуються навколо осі 7. При цьому елементи з неабразивного матеріалу 8 впираються у нерухомі частини спікального візка, обмежуючи осьове зміщення роликів. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Спікальний візок, що складається з корпусу, бортів, комплекту колосників та роликових вузлів, який відрізняється тим, що принаймні один з роликів роликового вузла спирається на щонайменше один ряд тіл кочення, рівномірно розташованих навколо осі, яка нерухомо з'єднана з корпусом візка. 2. Спікальний візок за п. 1, який відрізняється тим, що відсутність осьового зміщення роликів забезпечується пазами на внутрішній поверхні роликів, які обмежують переміщення тіл кочення, і вставленими в ролики елементами з неабразивного матеріалу, які впираються у нерухомі частини спікального візка. 1 UA 85292 U 2 UA 85292 U 3 UA 85292 U 4 UA 85292 U 5 UA 85292 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
