Натяжний пристрій пасової передачі (варіанти)

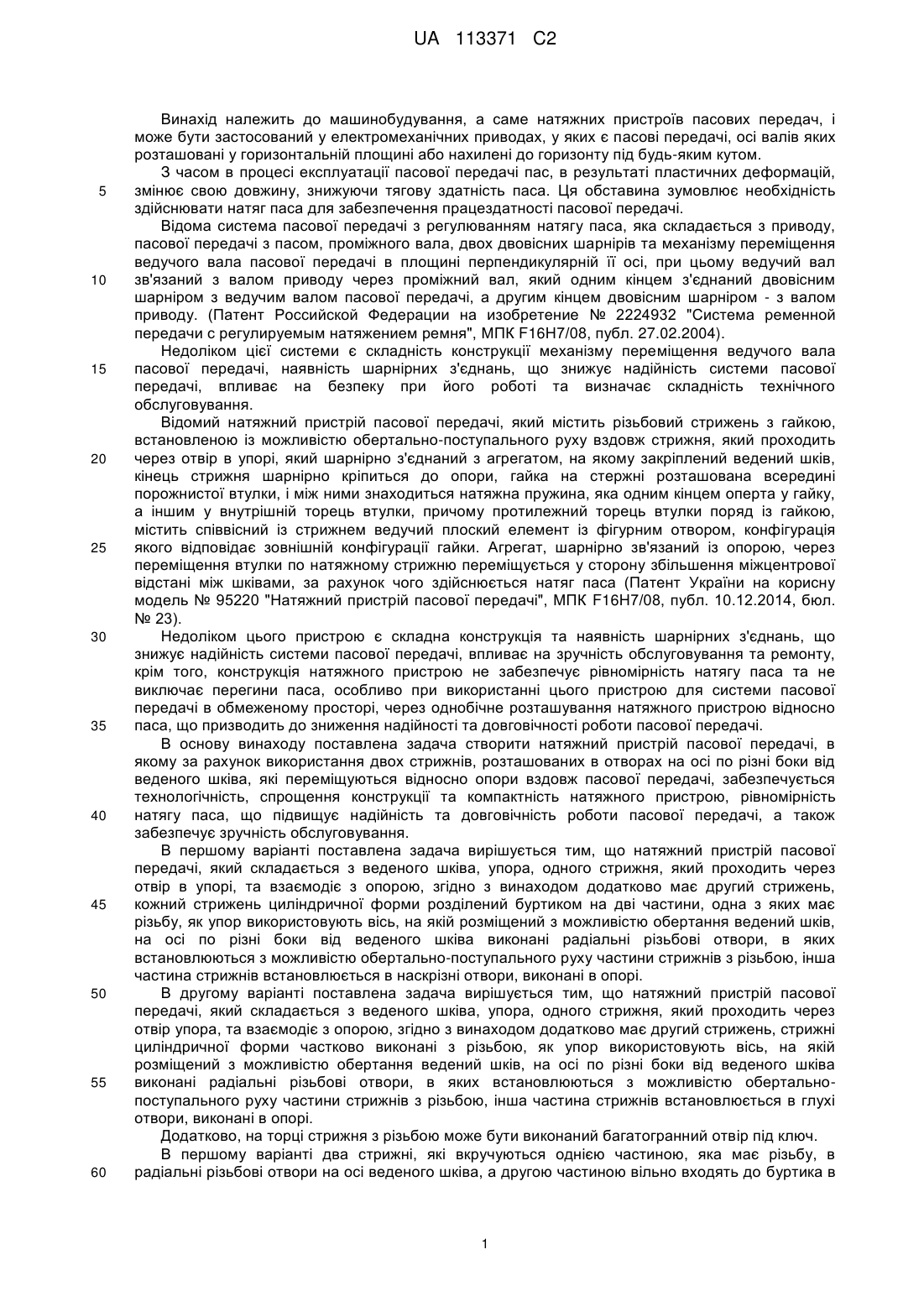

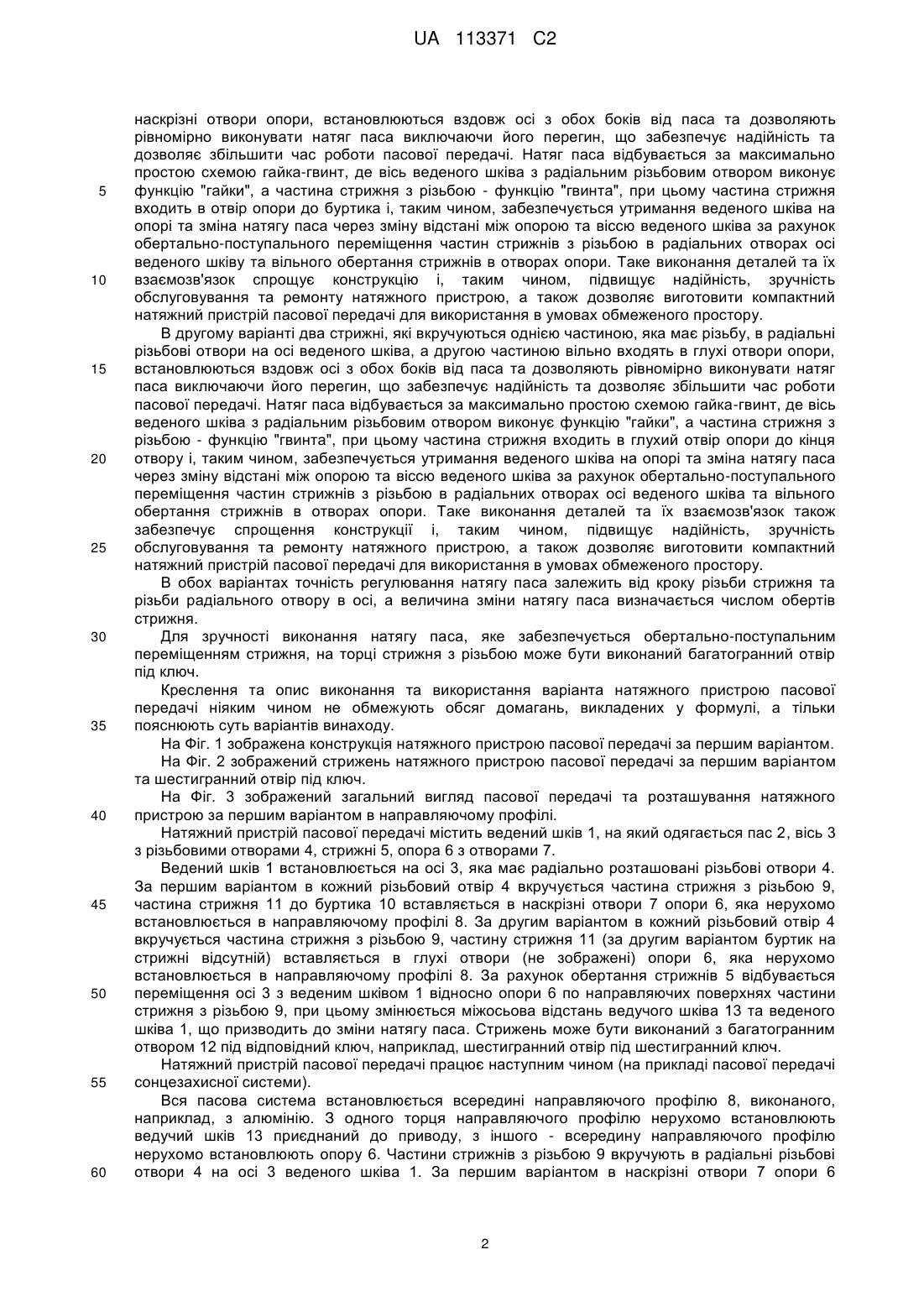

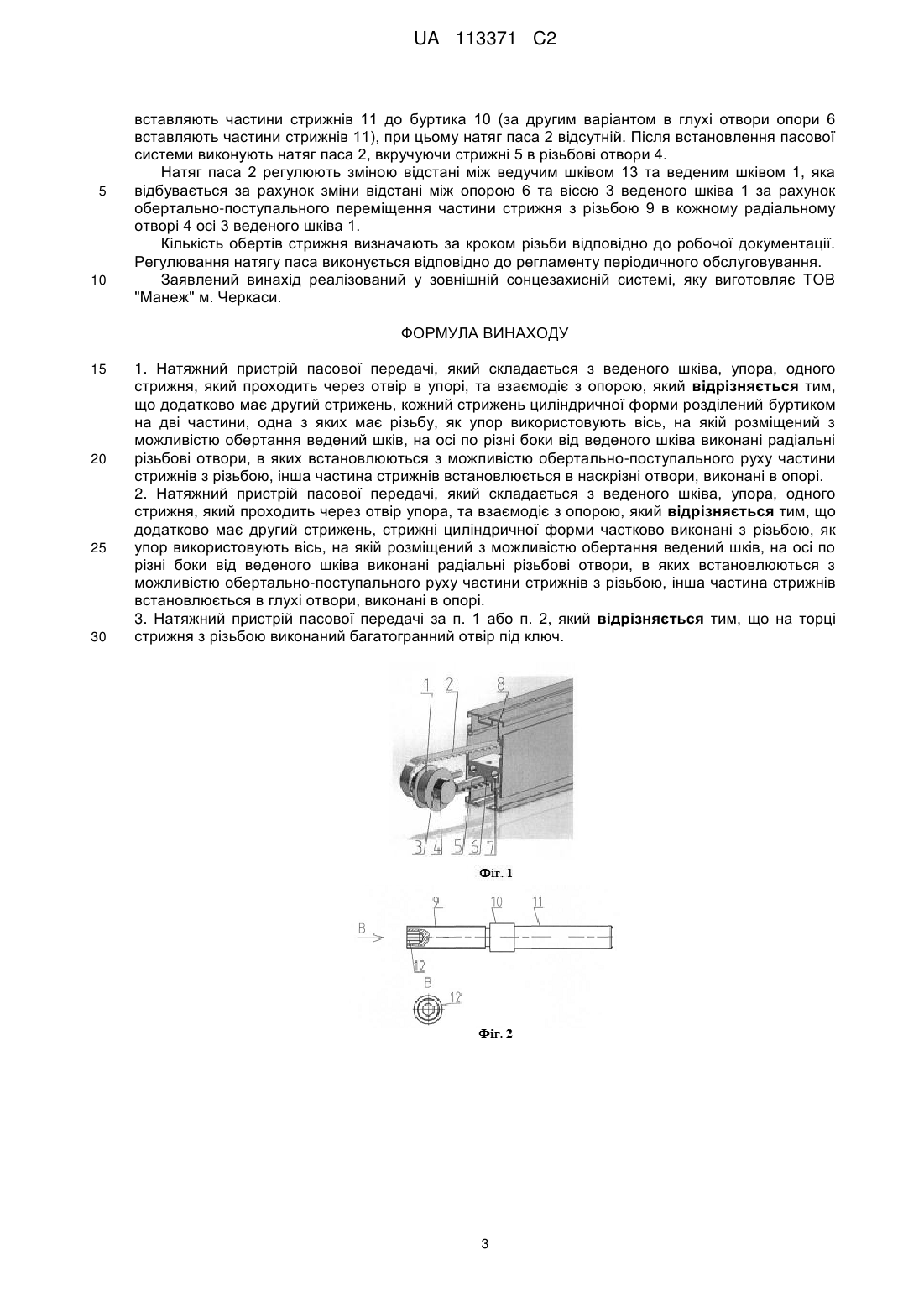

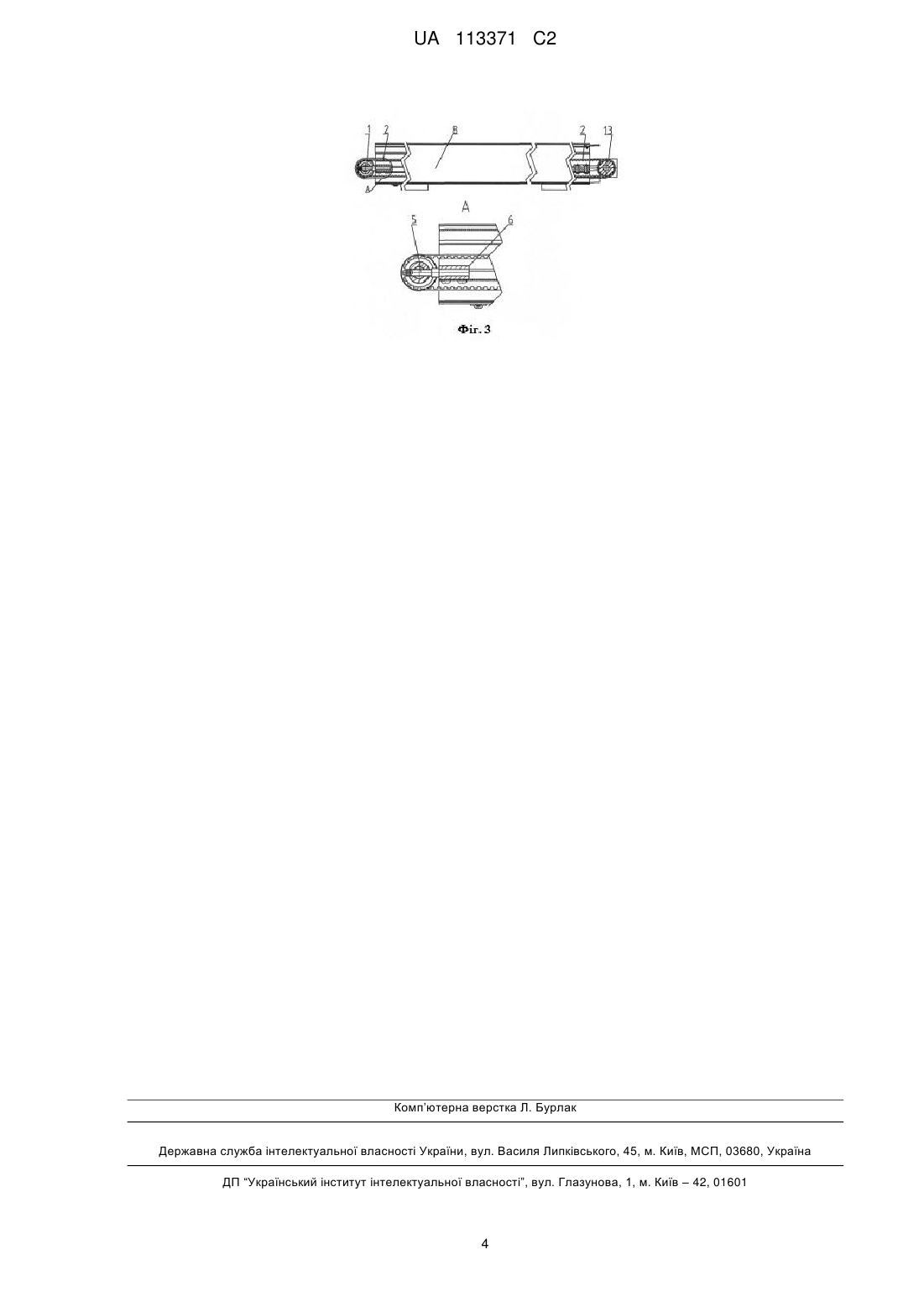

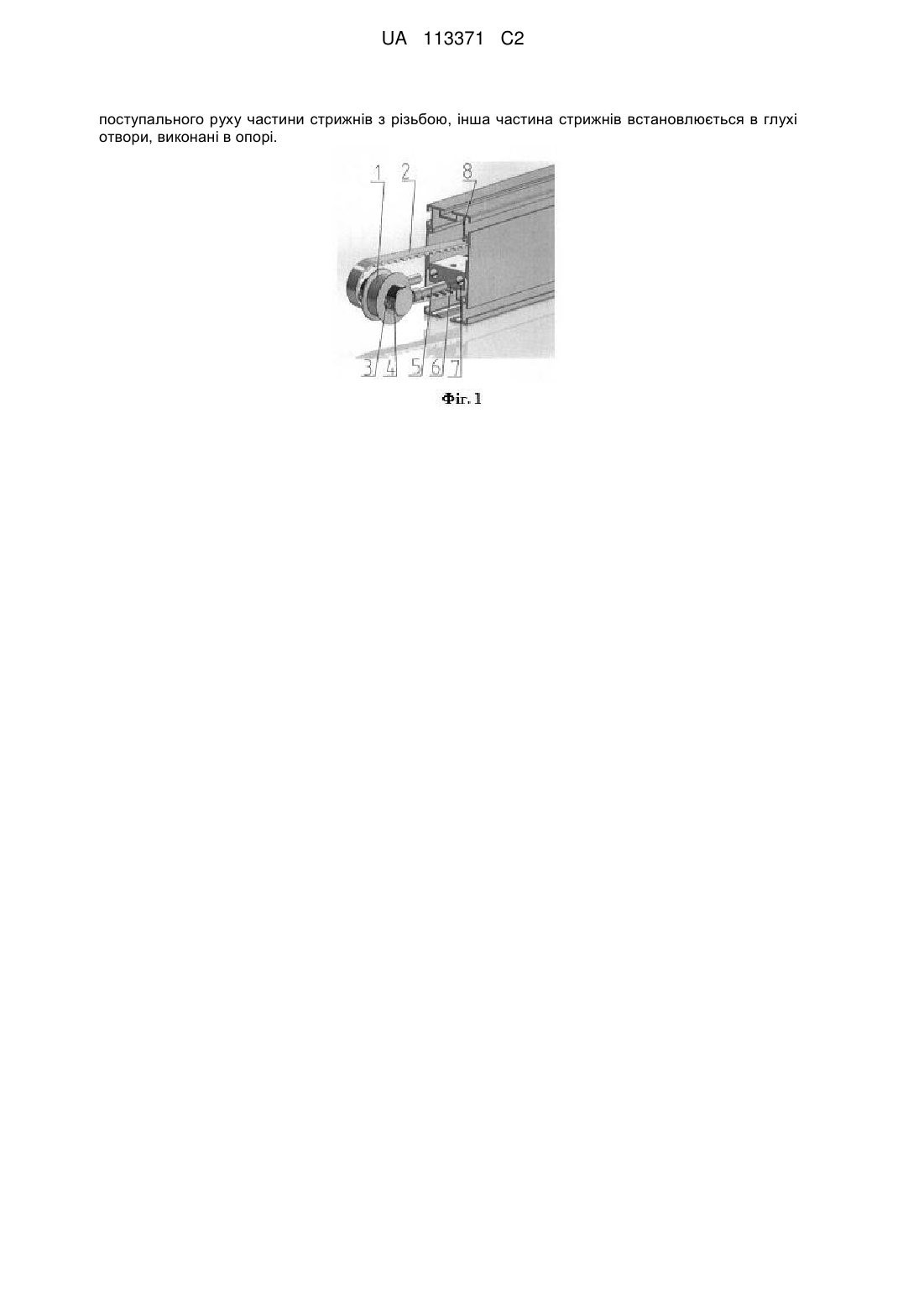

Реферат: Натяжний пристрій пасової передачі в першому варіанті складається з веденого шківа, розміщеного з можливістю обертання на осі, двох стрижнів циліндричної форми, кожний з яких розділений буртиком на дві частини, одна з яких має різьбу, та основи. На осі по різні боки від веденого шківа виконані радіальні різьбові отвори, в яких встановлюються з можливістю обертально-поступального руху частини стрижнів з різьбою, інша частина стрижнів встановлюється в наскрізні отвори, виконані в опорі. Натяжний пристрій пасової передачі в другому варіанті складається з веденого шківа, розміщеного з можливістю обертання на осі, двох стрижнів циліндричної форми, кожний з яких розділений на дві частини, одна з яких має різьбу, та основи. На осі по різні боки від веденого шківа виконані радіальні різьбові отвори, в яких встановлюються з можливістю обертально UA 113371 C2 (12) UA 113371 C2 поступального руху частини стрижнів з різьбою, інша частина стрижнів встановлюється в глухі отвори, виконані в опорі. UA 113371 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до машинобудування, а саме натяжних пристроїв пасових передач, і може бути застосований у електромеханічних приводах, у яких є пасові передачі, осі валів яких розташовані у горизонтальній площині або нахилені до горизонту під будь-яким кутом. З часом в процесі експлуатації пасової передачі пас, в результаті пластичних деформацій, змінює свою довжину, знижуючи тягову здатність паса. Ця обставина зумовлює необхідність здійснювати натяг паса для забезпечення працездатності пасової передачі. Відома система пасової передачі з регулюванням натягу паса, яка складається з приводу, пасової передачі з пасом, проміжного вала, двох двовісних шарнірів та механізму переміщення ведучого вала пасової передачі в площині перпендикулярній її осі, при цьому ведучий вал зв'язаний з валом приводу через проміжний вал, який одним кінцем з'єднаний двовісним шарніром з ведучим валом пасової передачі, а другим кінцем двовісним шарніром - з валом приводу. (Патент Российской Федерации на изобретение № 2224932 "Система ременной передачи с регулируемым натяжением ремня", МПК F16H7/08, публ. 27.02.2004). Недоліком цієї системи є складність конструкції механізму переміщення ведучого вала пасової передачі, наявність шарнірних з'єднань, що знижує надійність системи пасової передачі, впливає на безпеку при його роботі та визначає складність технічного обслуговування. Відомий натяжний пристрій пасової передачі, який містить різьбовий стрижень з гайкою, встановленою із можливістю обертально-поступального руху вздовж стрижня, який проходить через отвір в упорі, який шарнірно з'єднаний з агрегатом, на якому закріплений ведений шків, кінець стрижня шарнірно кріпиться до опори, гайка на стержні розташована всередині порожнистої втулки, і між ними знаходиться натяжна пружина, яка одним кінцем оперта у гайку, а іншим у внутрішній торець втулки, причому протилежний торець втулки поряд із гайкою, містить співвісний із стрижнем ведучий плоский елемент із фігурним отвором, конфігурація якого відповідає зовнішній конфігурації гайки. Агрегат, шарнірно зв'язаний із опорою, через переміщення втулки по натяжному стрижню переміщується у сторону збільшення міжцентрової відстані між шківами, за рахунок чого здійснюється натяг паса (Патент України на корисну модель № 95220 "Натяжний пристрій пасової передачі", МПК F16H7/08, публ. 10.12.2014, бюл. № 23). Недоліком цього пристрою є складна конструкція та наявність шарнірних з'єднань, що знижує надійність системи пасової передачі, впливає на зручність обслуговування та ремонту, крім того, конструкція натяжного пристрою не забезпечує рівномірність натягу паса та не виключає перегини паса, особливо при використанні цього пристрою для системи пасової передачі в обмеженому просторі, через однобічне розташування натяжного пристрою відносно паса, що призводить до зниження надійності та довговічності роботи пасової передачі. В основу винаходу поставлена задача створити натяжний пристрій пасової передачі, в якому за рахунок використання двох стрижнів, розташованих в отворах на осі по різні боки від веденого шківа, які переміщуються відносно опори вздовж пасової передачі, забезпечується технологічність, спрощення конструкції та компактність натяжного пристрою, рівномірність натягу паса, що підвищує надійність та довговічність роботи пасової передачі, а також забезпечує зручність обслуговування. В першому варіанті поставлена задача вирішується тим, що натяжний пристрій пасової передачі, який складається з веденого шківа, упора, одного стрижня, який проходить через отвір в упорі, та взаємодіє з опорою, згідно з винаходом додатково має другий стрижень, кожний стрижень циліндричної форми розділений буртиком на дві частини, одна з яких має різьбу, як упор використовують вісь, на якій розміщений з можливістю обертання ведений шків, на осі по різні боки від веденого шківа виконані радіальні різьбові отвори, в яких встановлюються з можливістю обертально-поступального руху частини стрижнів з різьбою, інша частина стрижнів встановлюється в наскрізні отвори, виконані в опорі. В другому варіанті поставлена задача вирішується тим, що натяжний пристрій пасової передачі, який складається з веденого шківа, упора, одного стрижня, який проходить через отвір упора, та взаємодіє з опорою, згідно з винаходом додатково має другий стрижень, стрижні циліндричної форми частково виконані з різьбою, як упор використовують вісь, на якій розміщений з можливістю обертання ведений шків, на осі по різні боки від веденого шківа виконані радіальні різьбові отвори, в яких встановлюються з можливістю обертальнопоступального руху частини стрижнів з різьбою, інша частина стрижнів встановлюється в глухі отвори, виконані в опорі. Додатково, на торці стрижня з різьбою може бути виконаний багатогранний отвір під ключ. В першому варіанті два стрижні, які вкручуються однією частиною, яка має різьбу, в радіальні різьбові отвори на осі веденого шківа, а другою частиною вільно входять до буртика в 1 UA 113371 C2 5 10 15 20 25 30 35 40 45 50 55 60 наскрізні отвори опори, встановлюються вздовж осі з обох боків від паса та дозволяють рівномірно виконувати натяг паса виключаючи його перегин, що забезпечує надійність та дозволяє збільшити час роботи пасової передачі. Натяг паса відбувається за максимально простою схемою гайка-гвинт, де вісь веденого шківа з радіальним різьбовим отвором виконує функцію "гайки", а частина стрижня з різьбою - функцію "гвинта", при цьому частина стрижня входить в отвір опори до буртика і, таким чином, забезпечується утримання веденого шківа на опорі та зміна натягу паса через зміну відстані між опорою та віссю веденого шківа за рахунок обертально-поступального переміщення частин стрижнів з різьбою в радіальних отворах осі веденого шківу та вільного обертання стрижнів в отворах опори. Таке виконання деталей та їх взаємозв'язок спрощує конструкцію і, таким чином, підвищує надійність, зручність обслуговування та ремонту натяжного пристрою, а також дозволяє виготовити компактний натяжний пристрій пасової передачі для використання в умовах обмеженого простору. В другому варіанті два стрижні, які вкручуються однією частиною, яка має різьбу, в радіальні різьбові отвори на осі веденого шківа, а другою частиною вільно входять в глухі отвори опори, встановлюються вздовж осі з обох боків від паса та дозволяють рівномірно виконувати натяг паса виключаючи його перегин, що забезпечує надійність та дозволяє збільшити час роботи пасової передачі. Натяг паса відбувається за максимально простою схемою гайка-гвинт, де вісь веденого шківа з радіальним різьбовим отвором виконує функцію "гайки", а частина стрижня з різьбою - функцію "гвинта", при цьому частина стрижня входить в глухий отвір опори до кінця отвору і, таким чином, забезпечується утримання веденого шківа на опорі та зміна натягу паса через зміну відстані між опорою та віссю веденого шківа за рахунок обертально-поступального переміщення частин стрижнів з різьбою в радіальних отворах осі веденого шківа та вільного обертання стрижнів в отворах опори. Таке виконання деталей та їх взаємозв'язок також забезпечує спрощення конструкції і, таким чином, підвищує надійність, зручність обслуговування та ремонту натяжного пристрою, а також дозволяє виготовити компактний натяжний пристрій пасової передачі для використання в умовах обмеженого простору. В обох варіантах точність регулювання натягу паса залежить від кроку різьби стрижня та різьби радіального отвору в осі, а величина зміни натягу паса визначається числом обертів стрижня. Для зручності виконання натягу паса, яке забезпечується обертально-поступальним переміщенням стрижня, на торці стрижня з різьбою може бути виконаний багатогранний отвір під ключ. Креслення та опис виконання та використання варіанта натяжного пристрою пасової передачі ніяким чином не обмежують обсяг домагань, викладених у формулі, а тільки пояснюють суть варіантів винаходу. На Фіг. 1 зображена конструкція натяжного пристрою пасової передачі за першим варіантом. На Фіг. 2 зображений стрижень натяжного пристрою пасової передачі за першим варіантом та шестигранний отвір під ключ. На Фіг. 3 зображений загальний вигляд пасової передачі та розташування натяжного пристрою за першим варіантом в направляючому профілі. Натяжний пристрій пасової передачі містить ведений шків 1, на який одягається пас 2, вісь 3 з різьбовими отворами 4, стрижні 5, опора 6 з отворами 7. Ведений шків 1 встановлюється на осі 3, яка має радіально розташовані різьбові отвори 4. За першим варіантом в кожний різьбовий отвір 4 вкручується частина стрижня з різьбою 9, частина стрижня 11 до буртика 10 вставляється в наскрізні отвори 7 опори 6, яка нерухомо встановлюється в направляючому профілі 8. За другим варіантом в кожний різьбовий отвір 4 вкручується частина стрижня з різьбою 9, частину стрижня 11 (за другим варіантом буртик на стрижні відсутній) вставляється в глухі отвори (не зображені) опори 6, яка нерухомо встановлюється в направляючому профілі 8. За рахунок обертання стрижнів 5 відбувається переміщення осі 3 з веденим шківом 1 відносно опори 6 по направляючих поверхнях частини стрижня з різьбою 9, при цьому змінюється міжосьова відстань ведучого шківа 13 та веденого шківа 1, що призводить до зміни натягу паса. Стрижень може бути виконаний з багатогранним отвором 12 під відповідний ключ, наприклад, шестигранний отвір під шестигранний ключ. Натяжний пристрій пасової передачі працює наступним чином (на прикладі пасової передачі сонцезахисної системи). Вся пасова система встановлюється всередині направляючого профілю 8, виконаного, наприклад, з алюмінію. З одного торця направляючого профілю нерухомо встановлюють ведучий шків 13 приєднаний до приводу, з іншого - всередину направляючого профілю нерухомо встановлюють опору 6. Частини стрижнів з різьбою 9 вкручують в радіальні різьбові отвори 4 на осі 3 веденого шківа 1. За першим варіантом в наскрізні отвори 7 опори 6 2 UA 113371 C2 5 10 вставляють частини стрижнів 11 до буртика 10 (за другим варіантом в глухі отвори опори 6 вставляють частини стрижнів 11), при цьому натяг паса 2 відсутній. Після встановлення пасової системи виконують натяг паса 2, вкручуючи стрижні 5 в різьбові отвори 4. Натяг паса 2 регулюють зміною відстані між ведучим шківом 13 та веденим шківом 1, яка відбувається за рахунок зміни відстані між опорою 6 та віссю 3 веденого шківа 1 за рахунок обертально-поступального переміщення частини стрижня з різьбою 9 в кожному радіальному отворі 4 осі 3 веденого шківа 1. Кількість обертів стрижня визначають за кроком різьби відповідно до робочої документації. Регулювання натягу паса виконується відповідно до регламенту періодичного обслуговування. Заявлений винахід реалізований у зовнішній сонцезахисній системі, яку виготовляє ТОВ "Манеж" м. Черкаси. ФОРМУЛА ВИНАХОДУ 15 20 25 30 1. Натяжний пристрій пасової передачі, який складається з веденого шківа, упора, одного стрижня, який проходить через отвір в упорі, та взаємодіє з опорою, який відрізняється тим, що додатково має другий стрижень, кожний стрижень циліндричної форми розділений буртиком на дві частини, одна з яких має різьбу, як упор використовують вісь, на якій розміщений з можливістю обертання ведений шків, на осі по різні боки від веденого шківа виконані радіальні різьбові отвори, в яких встановлюються з можливістю обертально-поступального руху частини стрижнів з різьбою, інша частина стрижнів встановлюється в наскрізні отвори, виконані в опорі. 2. Натяжний пристрій пасової передачі, який складається з веденого шківа, упора, одного стрижня, який проходить через отвір упора, та взаємодіє з опорою, який відрізняється тим, що додатково має другий стрижень, стрижні циліндричної форми частково виконані з різьбою, як упор використовують вісь, на якій розміщений з можливістю обертання ведений шків, на осі по різні боки від веденого шківа виконані радіальні різьбові отвори, в яких встановлюються з можливістю обертально-поступального руху частини стрижнів з різьбою, інша частина стрижнів встановлюється в глухі отвори, виконані в опорі. 3. Натяжний пристрій пасової передачі за п. 1 або п. 2, який відрізняється тим, що на торці стрижня з різьбою виконаний багатогранний отвір під ключ. 3 UA 113371 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
