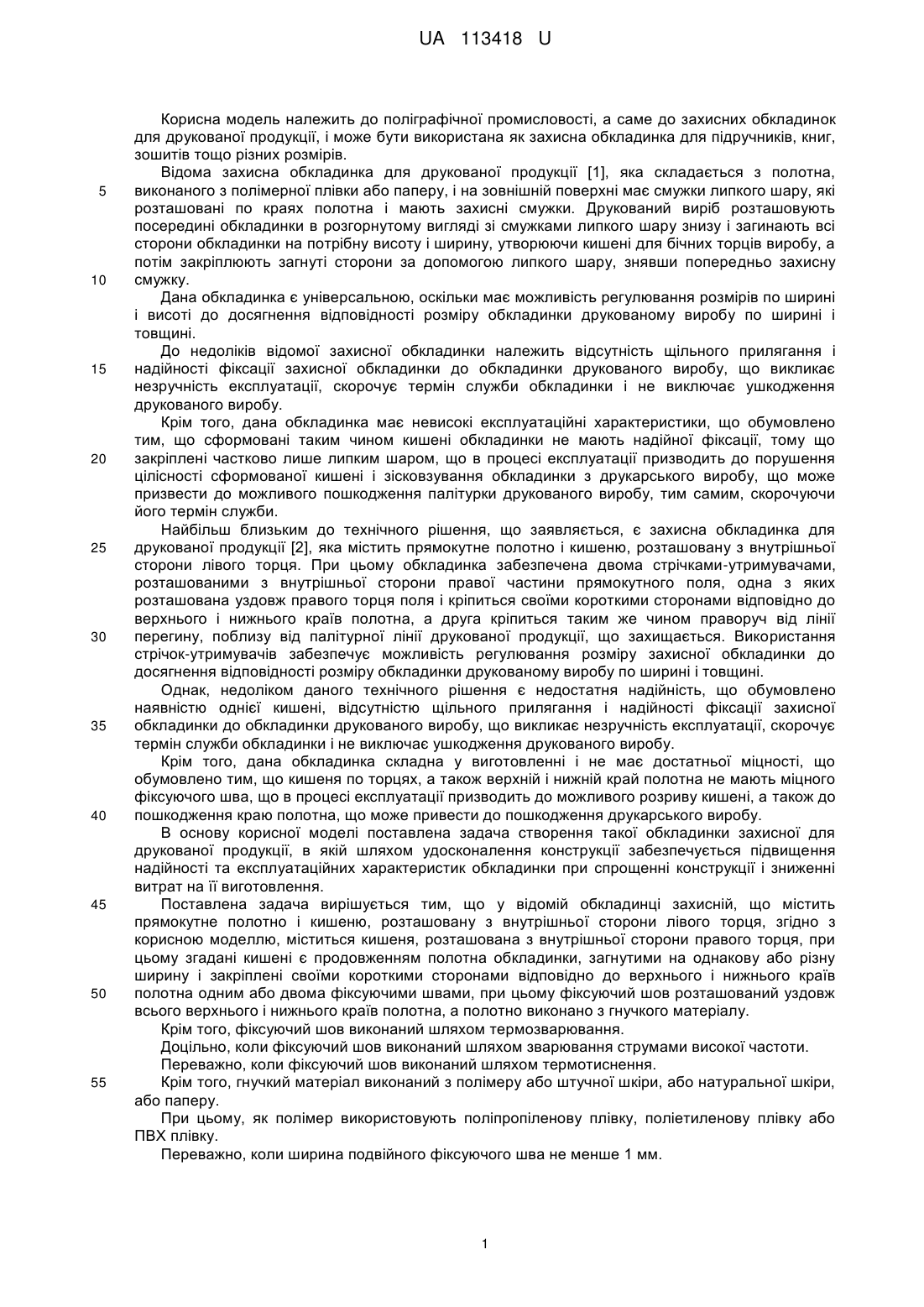

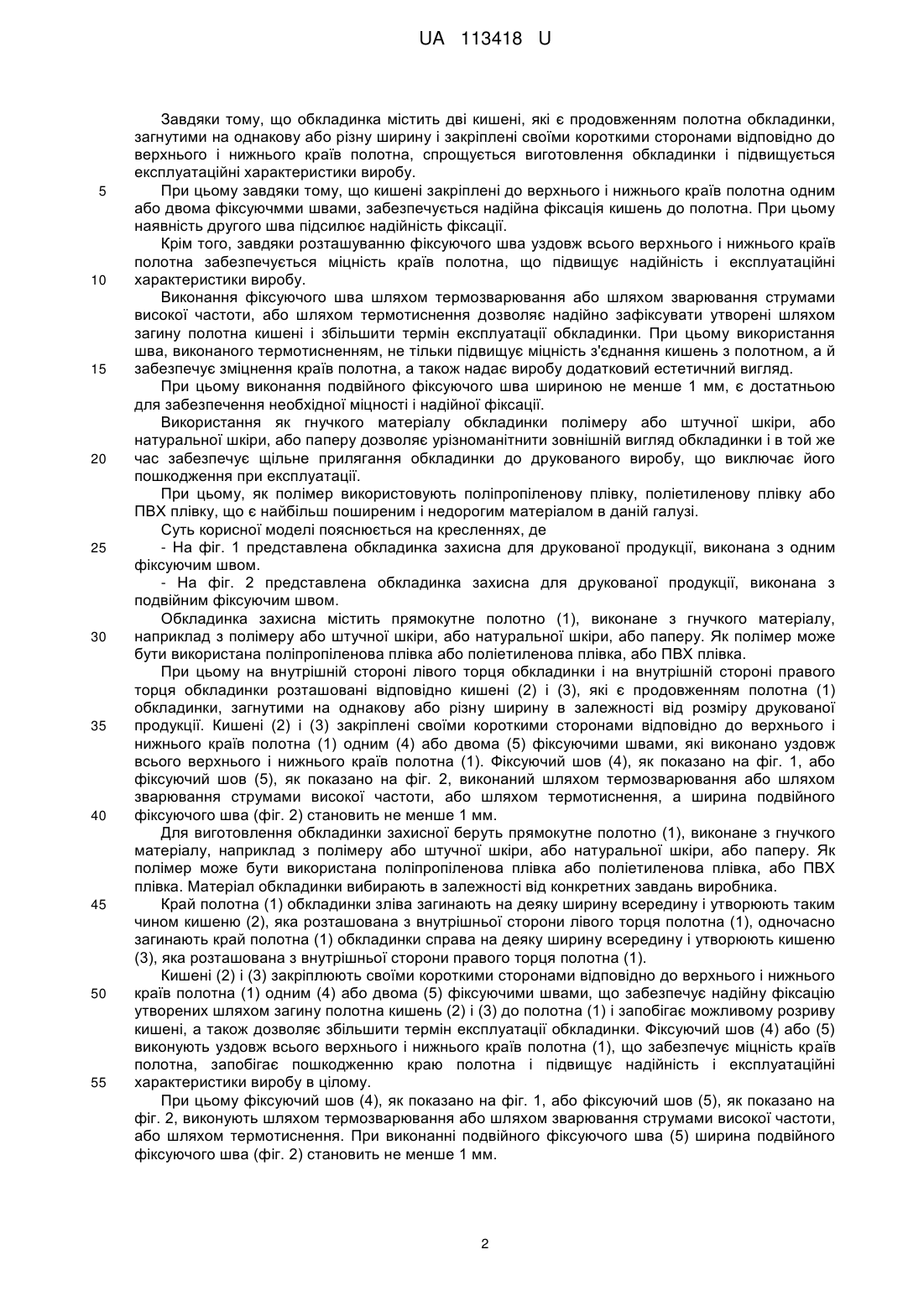

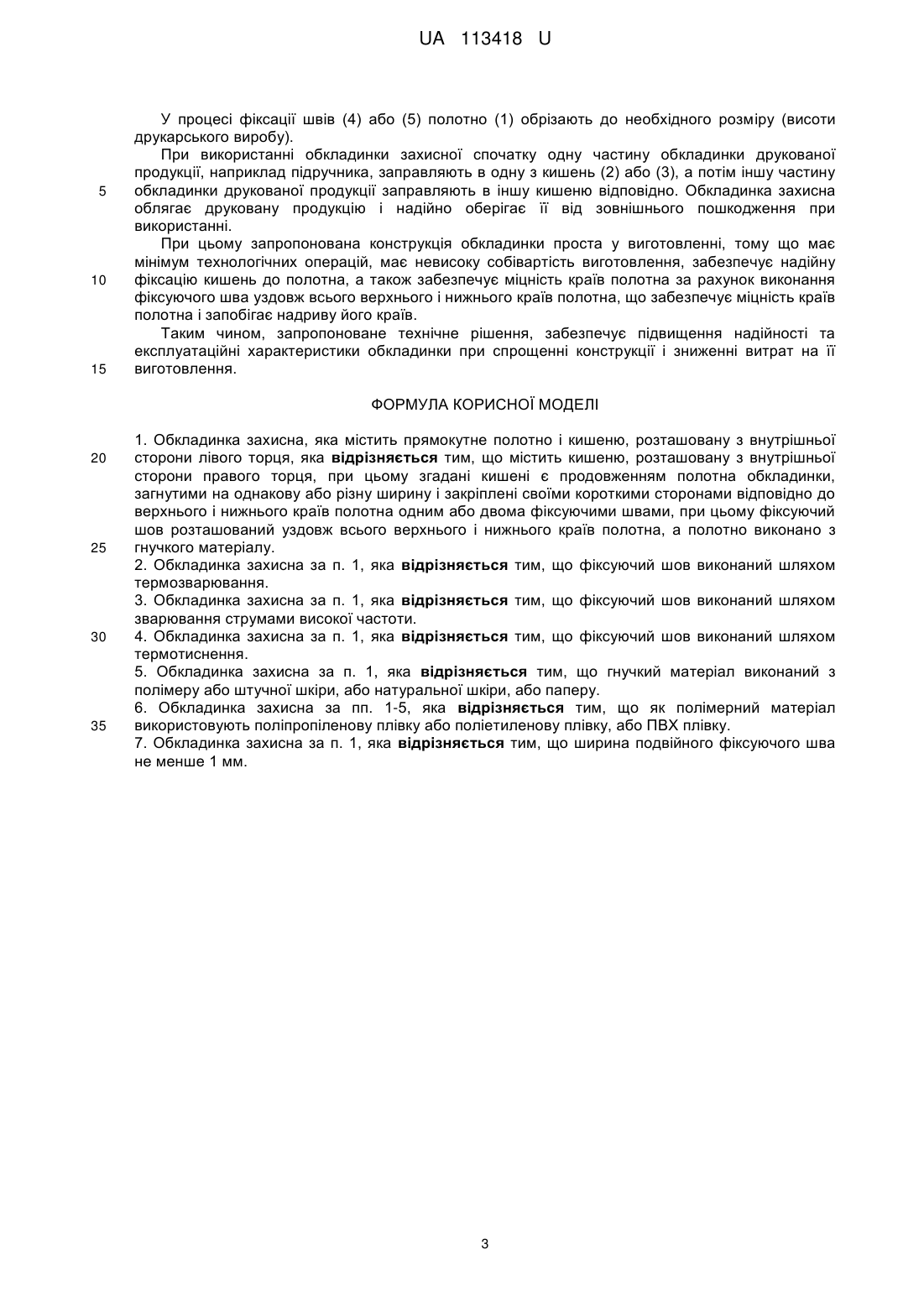

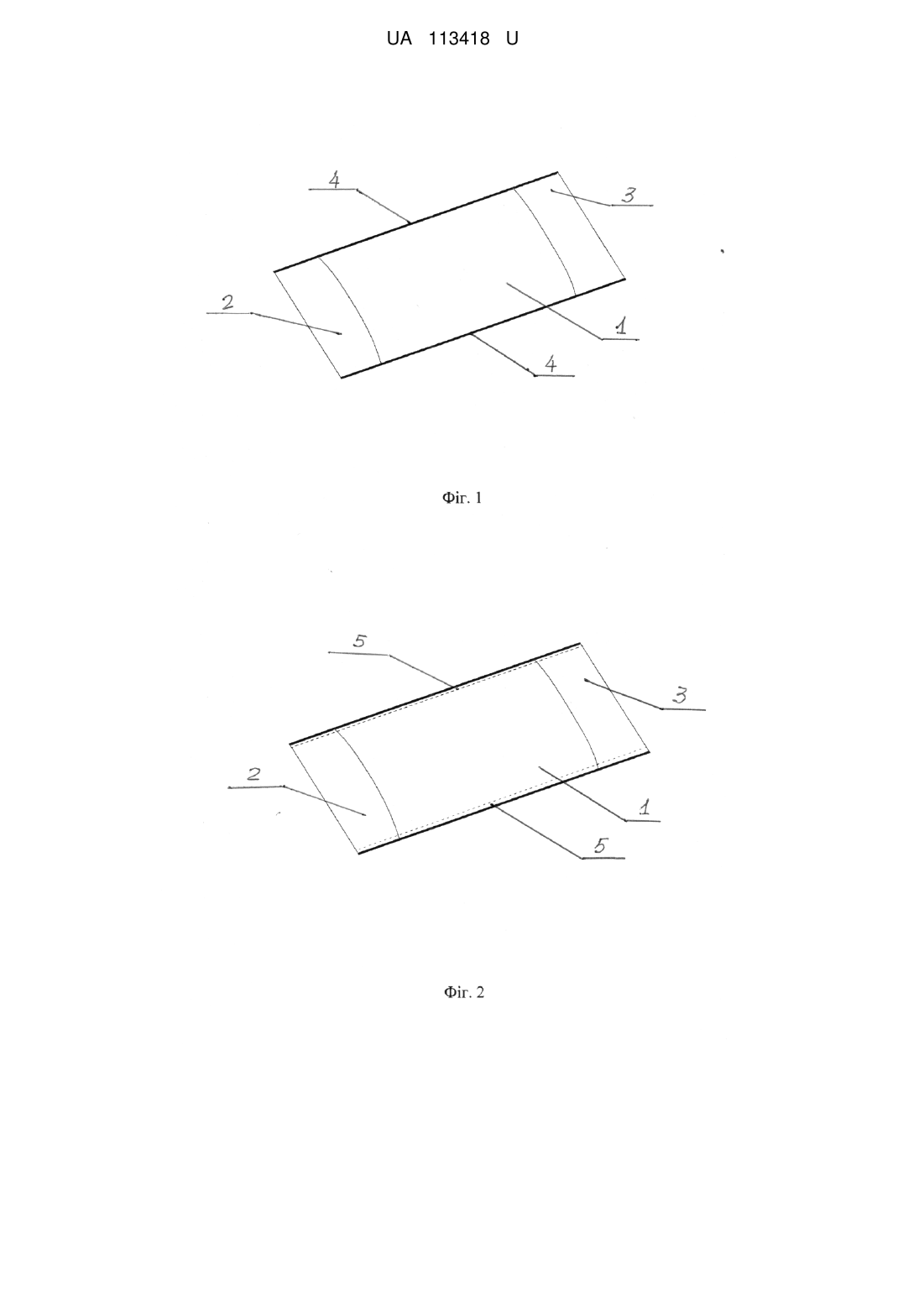

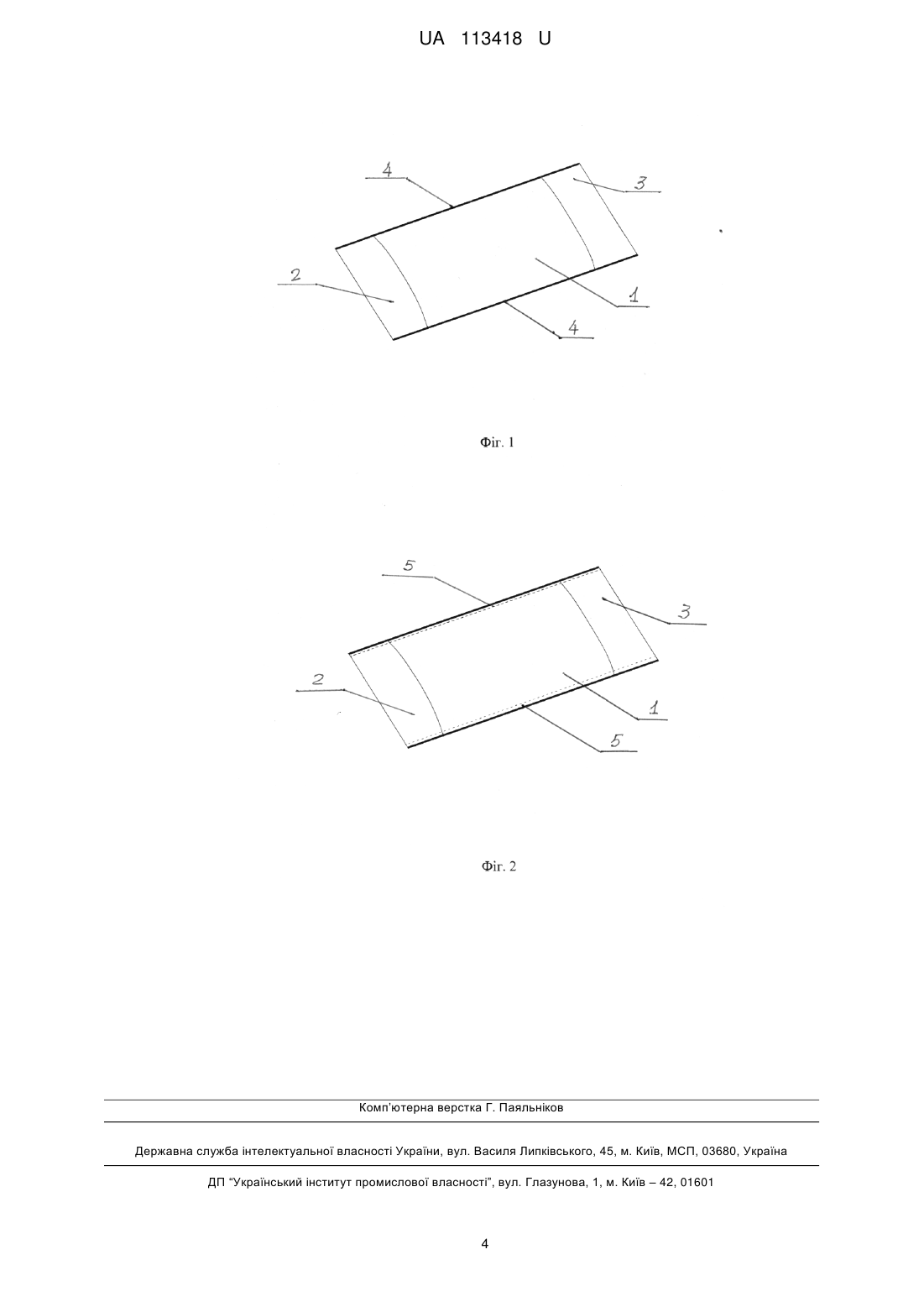

Реферат: Обкладинка захисна, яка містить прямокутне полотно і кишеню, розташовану з внутрішньої сторони лівого торця. Містить кишеню, розташовану з внутрішньої сторони правого торця, при цьому згадані кишені є продовженням полотна обкладинки, загнутими на однакову або різну ширину і закріплені своїми короткими сторонами відповідно до верхнього і нижнього країв полотна одним або двома фіксуючими швами, при цьому фіксуючий шов розташований уздовж всього верхнього і нижнього країв полотна, а полотно виконано з гнучкого матеріалу. UA 113418 U (54) ОБКЛАДИНКА ЗАХИСНА ДЛЯ ДРУКОВАНОЇ ПРОДУКЦІЇ UA 113418 U UA 113418 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до поліграфічної промисловості, а саме до захисних обкладинок для друкованої продукції, і може бути використана як захисна обкладинка для підручників, книг, зошитів тощо різних розмірів. Відома захисна обкладинка для друкованої продукції [1], яка складається з полотна, виконаного з полімерної плівки або паперу, і на зовнішній поверхні має смужки липкого шару, які розташовані по краях полотна і мають захисні смужки. Друкований виріб розташовують посередині обкладинки в розгорнутому вигляді зі смужками липкого шару знизу і загинають всі сторони обкладинки на потрібну висоту і ширину, утворюючи кишені для бічних торців виробу, а потім закріплюють загнуті сторони за допомогою липкого шару, знявши попередньо захисну смужку. Дана обкладинка є універсальною, оскільки має можливість регулювання розмірів по ширині і висоті до досягнення відповідності розміру обкладинки друкованому виробу по ширині і товщині. До недоліків відомої захисної обкладинки належить відсутність щільного прилягання і надійності фіксації захисної обкладинки до обкладинки друкованого виробу, що викликає незручність експлуатації, скорочує термін служби обкладинки і не виключає ушкодження друкованого виробу. Крім того, дана обкладинка має невисокі експлуатаційні характеристики, що обумовлено тим, що сформовані таким чином кишені обкладинки не мають надійної фіксації, тому що закріплені частково лише липким шаром, що в процесі експлуатації призводить до порушення цілісності сформованої кишені і зісковзування обкладинки з друкарського виробу, що може призвести до можливого пошкодження палітурки друкованого виробу, тим самим, скорочуючи його термін служби. Найбільш близьким до технічного рішення, що заявляється, є захисна обкладинка для друкованої продукції [2], яка містить прямокутне полотно і кишеню, розташовану з внутрішньої сторони лівого торця. При цьому обкладинка забезпечена двома стрічками-утримувачами, розташованими з внутрішньої сторони правої частини прямокутного поля, одна з яких розташована уздовж правого торця поля і кріпиться своїми короткими сторонами відповідно до верхнього і нижнього країв полотна, а друга кріпиться таким же чином праворуч від лінії перегину, поблизу від палітурної лінії друкованої продукції, що захищається. Використання стрічок-утримувачів забезпечує можливість регулювання розміру захисної обкладинки до досягнення відповідності розміру обкладинки друкованому виробу по ширині і товщині. Однак, недоліком даного технічного рішення є недостатня надійність, що обумовлено наявністю однієї кишені, відсутністю щільного прилягання і надійності фіксації захисної обкладинки до обкладинки друкованого виробу, що викликає незручність експлуатації, скорочує термін служби обкладинки і не виключає ушкодження друкованого виробу. Крім того, дана обкладинка складна у виготовленні і не має достатньої міцності, що обумовлено тим, що кишеня по торцях, а також верхній і нижній край полотна не мають міцного фіксуючого шва, що в процесі експлуатації призводить до можливого розриву кишені, а також до пошкодження краю полотна, що може привести до пошкодження друкарського виробу. В основу корисної моделі поставлена задача створення такої обкладинки захисної для друкованої продукції, в якій шляхом удосконалення конструкції забезпечується підвищення надійності та експлуатаційних характеристик обкладинки при спрощенні конструкції і зниженні витрат на її виготовлення. Поставлена задача вирішується тим, що у відомій обкладинці захисній, що містить прямокутне полотно і кишеню, розташовану з внутрішньої сторони лівого торця, згідно з корисною моделлю, міститься кишеня, розташована з внутрішньої сторони правого торця, при цьому згадані кишені є продовженням полотна обкладинки, загнутими на однакову або різну ширину і закріплені своїми короткими сторонами відповідно до верхнього і нижнього країв полотна одним або двома фіксуючими швами, при цьому фіксуючий шов розташований уздовж всього верхнього і нижнього країв полотна, а полотно виконано з гнучкого матеріалу. Крім того, фіксуючий шов виконаний шляхом термозварювання. Доцільно, коли фіксуючий шов виконаний шляхом зварювання струмами високої частоти. Переважно, коли фіксуючий шов виконаний шляхом термотиснення. Крім того, гнучкий матеріал виконаний з полімеру або штучної шкіри, або натуральної шкіри, або паперу. При цьому, як полімер використовують поліпропіленову плівку, поліетиленову плівку або ПВХ плівку. Переважно, коли ширина подвійного фіксуючого шва не менше 1 мм. 1 UA 113418 U 5 10 15 20 25 30 35 40 45 50 55 Завдяки тому, що обкладинка містить дві кишені, які є продовженням полотна обкладинки, загнутими на однакову або різну ширину і закріплені своїми короткими сторонами відповідно до верхнього і нижнього країв полотна, спрощується виготовлення обкладинки і підвищується експлуатаційні характеристики виробу. При цьому завдяки тому, що кишені закріплені до верхнього і нижнього країв полотна одним або двома фіксуючмми швами, забезпечується надійна фіксація кишень до полотна. При цьому наявність другого шва підсилює надійність фіксації. Крім того, завдяки розташуванню фіксуючого шва уздовж всього верхнього і нижнього країв полотна забезпечується міцність країв полотна, що підвищує надійність і експлуатаційні характеристики виробу. Виконання фіксуючого шва шляхом термозварювання або шляхом зварювання струмами високої частоти, або шляхом термотиснення дозволяє надійно зафіксувати утворені шляхом загину полотна кишені і збільшити термін експлуатації обкладинки. При цьому використання шва, виконаного термотисненням, не тільки підвищує міцність з'єднання кишень з полотном, а й забезпечує зміцнення країв полотна, а також надає виробу додатковий естетичний вигляд. При цьому виконання подвійного фіксуючого шва шириною не менше 1 мм, є достатньою для забезпечення необхідної міцності і надійної фіксації. Використання як гнучкого матеріалу обкладинки полімеру або штучної шкіри, або натуральної шкіри, або паперу дозволяє урізноманітнити зовнішній вигляд обкладинки і в той же час забезпечує щільне прилягання обкладинки до друкованого виробу, що виключає його пошкодження при експлуатації. При цьому, як полімер використовують поліпропіленову плівку, поліетиленову плівку або ПВХ плівку, що є найбільш поширеним і недорогим матеріалом в даній галузі. Суть корисної моделі пояснюється на кресленнях, де - На фіг. 1 представлена обкладинка захисна для друкованої продукції, виконана з одним фіксуючим швом. - На фіг. 2 представлена обкладинка захисна для друкованої продукції, виконана з подвійним фіксуючим швом. Обкладинка захисна містить прямокутне полотно (1), виконане з гнучкого матеріалу, наприклад з полімеру або штучної шкіри, або натуральної шкіри, або паперу. Як полімер може бути використана поліпропіленова плівка або поліетиленова плівка, або ПВХ плівка. При цьому на внутрішній стороні лівого торця обкладинки і на внутрішній стороні правого торця обкладинки розташовані відповідно кишені (2) і (3), які є продовженням полотна (1) обкладинки, загнутими на однакову або різну ширину в залежності від розміру друкованої продукції. Кишені (2) і (3) закріплені своїми короткими сторонами відповідно до верхнього і нижнього країв полотна (1) одним (4) або двома (5) фіксуючими швами, які виконано уздовж всього верхнього і нижнього країв полотна (1). Фіксуючий шов (4), як показано на фіг. 1, або фіксуючий шов (5), як показано на фіг. 2, виконаний шляхом термозварювання або шляхом зварювання струмами високої частоти, або шляхом термотиснення, а ширина подвійного фіксуючого шва (фіг. 2) становить не менше 1 мм. Для виготовлення обкладинки захисної беруть прямокутне полотно (1), виконане з гнучкого матеріалу, наприклад з полімеру або штучної шкіри, або натуральної шкіри, або паперу. Як полімер може бути використана поліпропіленова плівка або поліетиленова плівка, або ПВХ плівка. Матеріал обкладинки вибирають в залежності від конкретних завдань виробника. Край полотна (1) обкладинки зліва загинають на деяку ширину всередину і утворюють таким чином кишеню (2), яка розташована з внутрішньої сторони лівого торця полотна (1), одночасно загинають край полотна (1) обкладинки справа на деяку ширину всередину і утворюють кишеню (3), яка розташована з внутрішньої сторони правого торця полотна (1). Кишені (2) і (3) закріплюють своїми короткими сторонами відповідно до верхнього і нижнього країв полотна (1) одним (4) або двома (5) фіксуючими швами, що забезпечує надійну фіксацію утворених шляхом загину полотна кишень (2) і (3) до полотна (1) і запобігає можливому розриву кишені, а також дозволяє збільшити термін експлуатації обкладинки. Фіксуючий шов (4) або (5) виконують уздовж всього верхнього і нижнього країв полотна (1), що забезпечує міцність країв полотна, запобігає пошкодженню краю полотна і підвищує надійність і експлуатаційні характеристики виробу в цілому. При цьому фіксуючий шов (4), як показано на фіг. 1, або фіксуючий шов (5), як показано на фіг. 2, виконують шляхом термозварювання або шляхом зварювання струмами високої частоти, або шляхом термотиснення. При виконанні подвійного фіксуючого шва (5) ширина подвійного фіксуючого шва (фіг. 2) становить не менше 1 мм. 2 UA 113418 U 5 10 15 У процесі фіксації швів (4) або (5) полотно (1) обрізають до необхідного розміру (висоти друкарського виробу). При використанні обкладинки захисної спочатку одну частину обкладинки друкованої продукції, наприклад підручника, заправляють в одну з кишень (2) або (3), а потім іншу частину обкладинки друкованої продукції заправляють в іншу кишеню відповідно. Обкладинка захисна облягає друковану продукцію і надійно оберігає її від зовнішнього пошкодження при використанні. При цьому запропонована конструкція обкладинки проста у виготовленні, тому що має мінімум технологічних операцій, має невисоку собівартість виготовлення, забезпечує надійну фіксацію кишень до полотна, а також забезпечує міцність країв полотна за рахунок виконання фіксуючого шва уздовж всього верхнього і нижнього країв полотна, що забезпечує міцність країв полотна і запобігає надриву його країв. Таким чином, запропоноване технічне рішення, забезпечує підвищення надійності та експлуатаційні характеристики обкладинки при спрощенні конструкції і зниженні витрат на її виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Обкладинка захисна, яка містить прямокутне полотно і кишеню, розташовану з внутрішньої сторони лівого торця, яка відрізняється тим, що містить кишеню, розташовану з внутрішньої сторони правого торця, при цьому згадані кишені є продовженням полотна обкладинки, загнутими на однакову або різну ширину і закріплені своїми короткими сторонами відповідно до верхнього і нижнього країв полотна одним або двома фіксуючими швами, при цьому фіксуючий шов розташований уздовж всього верхнього і нижнього країв полотна, а полотно виконано з гнучкого матеріалу. 2. Обкладинка захисна за п. 1, яка відрізняється тим, що фіксуючий шов виконаний шляхом термозварювання. 3. Обкладинка захисна за п. 1, яка відрізняється тим, що фіксуючий шов виконаний шляхом зварювання струмами високої частоти. 4. Обкладинка захисна за п. 1, яка відрізняється тим, що фіксуючий шов виконаний шляхом термотиснення. 5. Обкладинка захисна за п. 1, яка відрізняється тим, що гнучкий матеріал виконаний з полімеру або штучної шкіри, або натуральної шкіри, або паперу. 6. Обкладинка захисна за пп. 1-5, яка відрізняється тим, що як полімерний матеріал використовують поліпропіленову плівку або поліетиленову плівку, або ПВХ плівку. 7. Обкладинка захисна за п. 1, яка відрізняється тим, що ширина подвійного фіксуючого шва не менше 1 мм. 3 UA 113418 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
