Тент

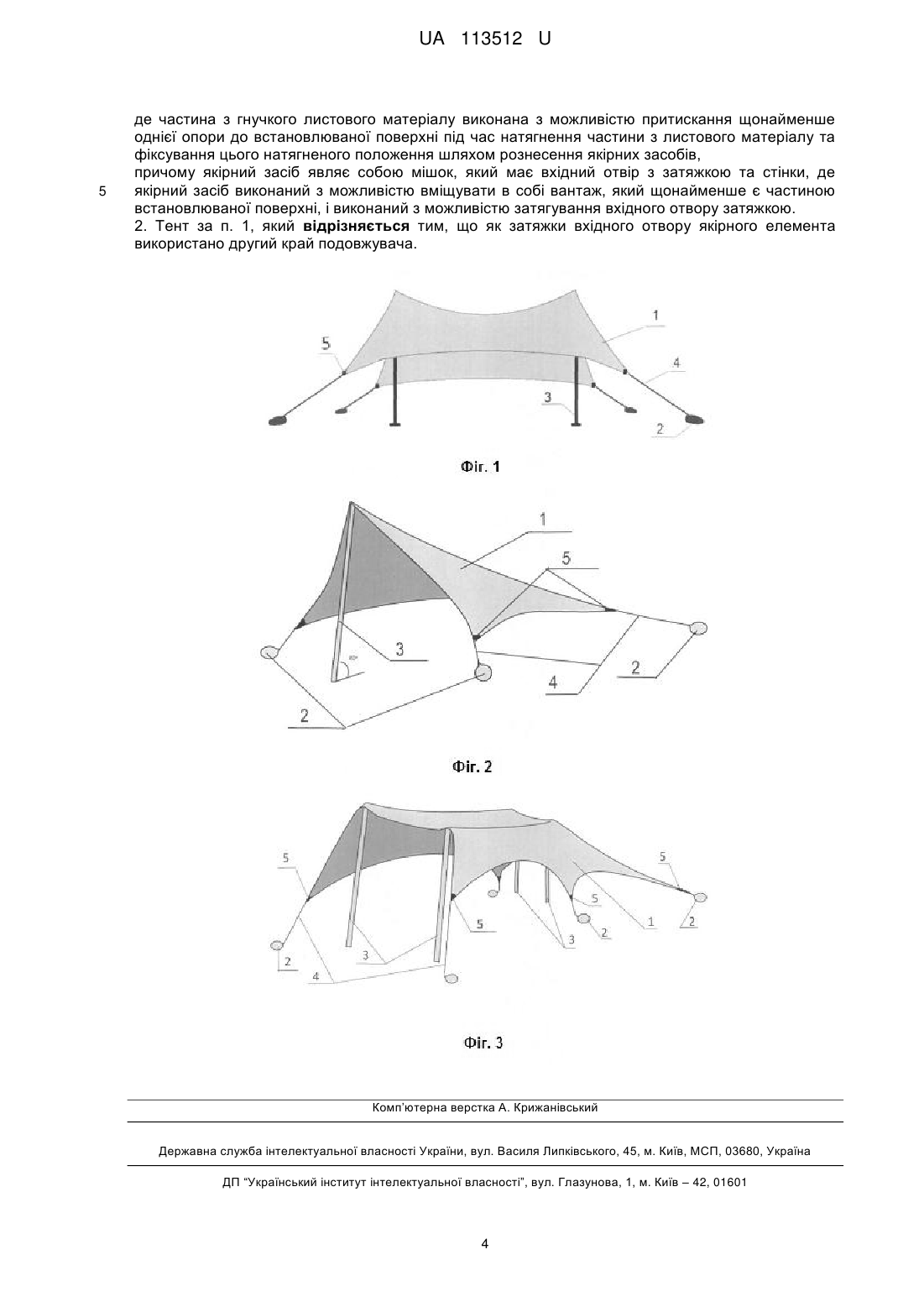

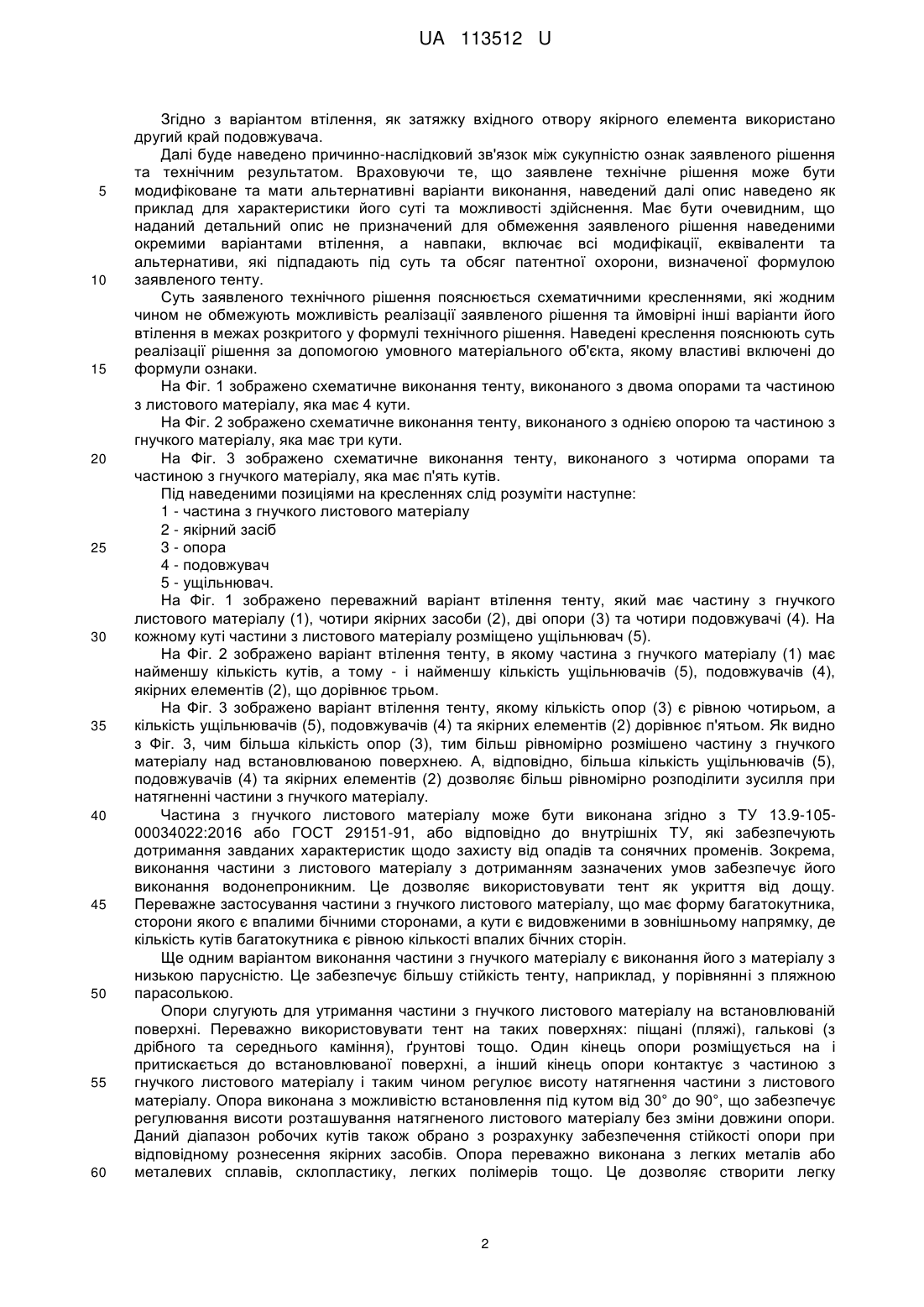

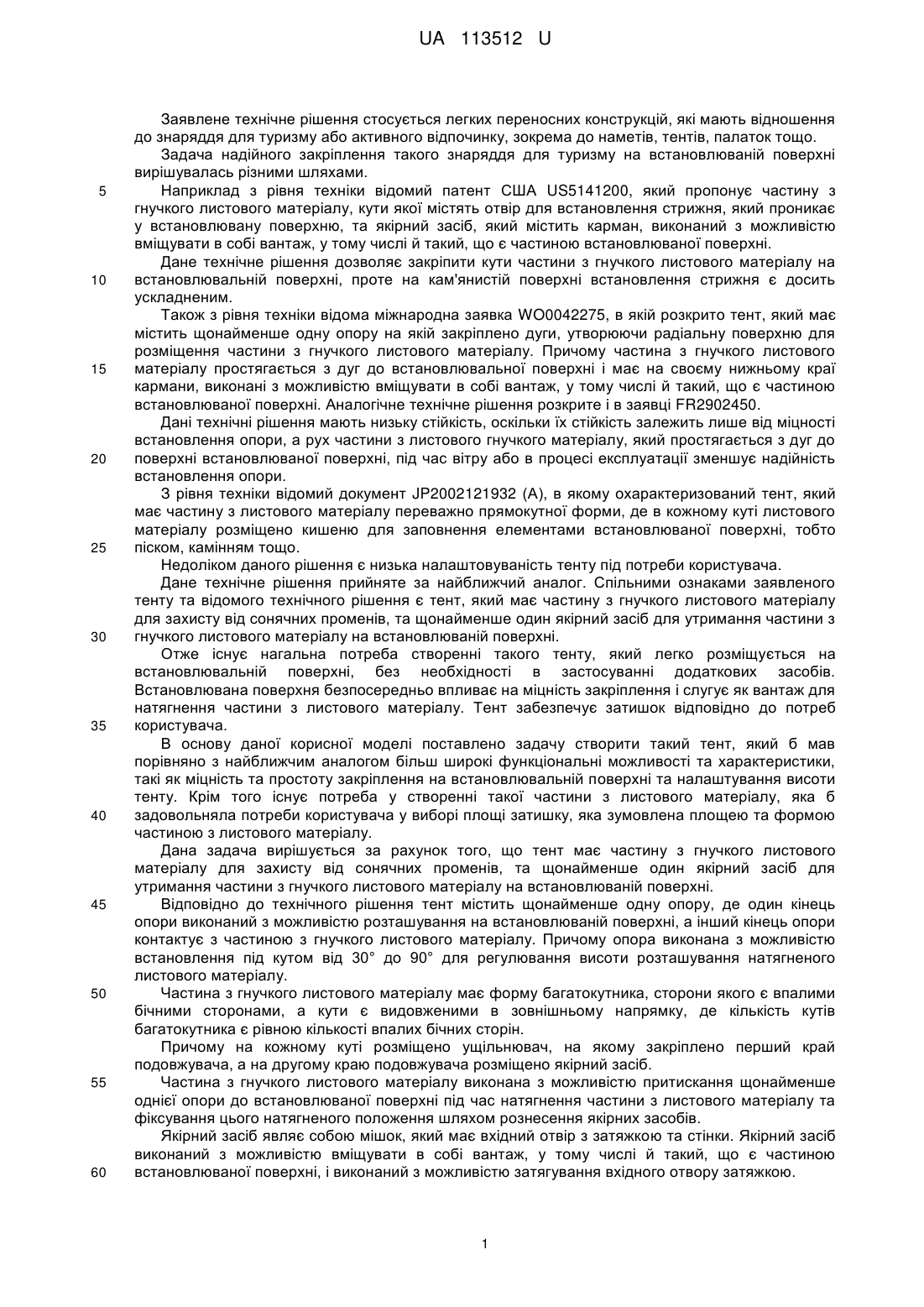

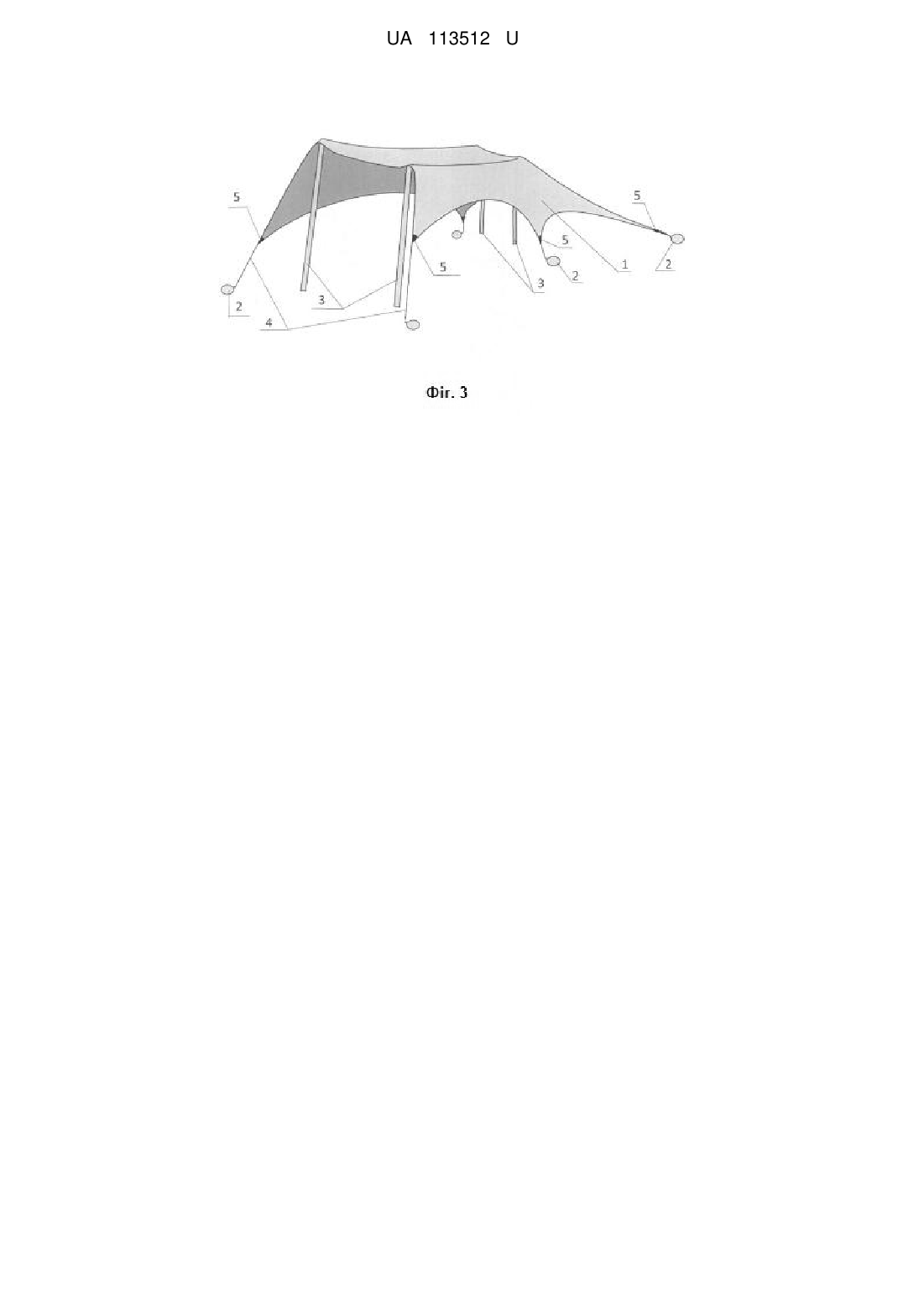

Реферат: Тент має частину з гнучкого листового матеріалу для захисту від сонячних променів та щонайменше один якірний засіб для утримання частини з гнучкого листового матеріалу на встановлюваній поверхні. Додатково тент містить щонайменше одну опору, де один кінець опори виконаний з можливістю розташування на встановлюваній поверхні, а інший кінець опори виконаний з можливістю контакту з гнучким листовим матеріалом. Опора виконана з можливістю встановлення під кутом від 30° до 90° для регулювання висоти розташування натягненої частини з листового матеріалу, а частина з гнучкого листового матеріалу має форму багатокутника, сторони якого є впалими бічними сторонами, а кути є видовженими в зовнішньому напрямку, де кількість кутів багатокутника є рівною кількості впалих бічних сторін. На кожному куті розміщено ущільнювач, на якому закріплено перший край подовжувача, а на другому краю подовжувача розміщено якірний засіб. Частина з гнучкого листового матеріалу виконана з можливістю притискання щонайменше однієї опори до встановлюваної поверхні під час натягнення частини з листового матеріалу та фіксування цього натягненого положення шляхом рознесення якірних засобів. Якірний засіб являє собою мішок, який має вхідний отвір з затяжкою та стінки, де якірний засіб виконаний з можливістю вміщувати в собі вантаж, який щонайменше є частиною встановлюваної поверхні, і виконаний з можливістю затягування вхідного отвору затяжкою. UA 113512 U (54) ТЕНТ UA 113512 U UA 113512 U 5 10 15 20 25 30 35 40 45 50 55 60 Заявлене технічне рішення стосується легких переносних конструкцій, які мають відношення до знаряддя для туризму або активного відпочинку, зокрема до наметів, тентів, палаток тощо. Задача надійного закріплення такого знаряддя для туризму на встановлюваній поверхні вирішувалась різними шляхами. Наприклад з рівня техніки відомий патент США US5141200, який пропонує частину з гнучкого листового матеріалу, кути якої містять отвір для встановлення стрижня, який проникає у встановлювану поверхню, та якірний засіб, який містить карман, виконаний з можливістю вміщувати в собі вантаж, у тому числі й такий, що є частиною встановлюваної поверхні. Дане технічне рішення дозволяє закріпити кути частини з гнучкого листового матеріалу на встановлювальній поверхні, проте на кам'янистій поверхні встановлення стрижня є досить ускладненим. Також з рівня техніки відома міжнародна заявка WO0042275, в якій розкрито тент, який має містить щонайменше одну опору на якій закріплено дуги, утворюючи радіальну поверхню для розміщення частини з гнучкого листового матеріалу. Причому частина з гнучкого листового матеріалу простягається з дуг до встановлювальної поверхні і має на своєму нижньому краї кармани, виконані з можливістю вміщувати в собі вантаж, у тому числі й такий, що є частиною встановлюваної поверхні. Аналогічне технічне рішення розкрите і в заявці FR2902450. Дані технічні рішення мають низьку стійкість, оскільки їх стійкість залежить лише від міцності встановлення опори, а рух частини з листового гнучкого матеріалу, який простягається з дуг до поверхні встановлюваної поверхні, під час вітру або в процесі експлуатації зменшує надійність встановлення опори. З рівня техніки відомий документ JP2002121932 (А), в якому охарактеризований тент, який має частину з листового матеріалу переважно прямокутної форми, де в кожному куті листового матеріалу розміщено кишеню для заповнення елементами встановлюваної поверхні, тобто піском, камінням тощо. Недоліком даного рішення є низька налаштовуваність тенту під потреби користувача. Дане технічне рішення прийняте за найближчий аналог. Спільними ознаками заявленого тенту та відомого технічного рішення є тент, який має частину з гнучкого листового матеріалу для захисту від сонячних променів, та щонайменше один якірний засіб для утримання частини з гнучкого листового матеріалу на встановлюваній поверхні. Отже існує нагальна потреба створенні такого тенту, який легко розміщується на встановлювальній поверхні, без необхідності в застосуванні додаткових засобів. Встановлювана поверхня безпосередньо впливає на міцність закріплення і слугує як вантаж для натягнення частини з листового матеріалу. Тент забезпечує затишок відповідно до потреб користувача. В основу даної корисної моделі поставлено задачу створити такий тент, який б мав порівняно з найближчим аналогом більш широкі функціональні можливості та характеристики, такі як міцність та простоту закріплення на встановлювальній поверхні та налаштування висоти тенту. Крім того існує потреба у створенні такої частини з листового матеріалу, яка б задовольняла потреби користувача у виборі площі затишку, яка зумовлена площею та формою частиною з листового матеріалу. Дана задача вирішується за рахунок того, що тент має частину з гнучкого листового матеріалу для захисту від сонячних променів, та щонайменше один якірний засіб для утримання частини з гнучкого листового матеріалу на встановлюваній поверхні. Відповідно до технічного рішення тент містить щонайменше одну опору, де один кінець опори виконаний з можливістю розташування на встановлюваній поверхні, а інший кінець опори контактує з частиною з гнучкого листового матеріалу. Причому опора виконана з можливістю встановлення під кутом від 30° до 90° для регулювання висоти розташування натягненого листового матеріалу. Частина з гнучкого листового матеріалу має форму багатокутника, сторони якого є впалими бічними сторонами, а кути є видовженими в зовнішньому напрямку, де кількість кутів багатокутника є рівною кількості впалих бічних сторін. Причому на кожному куті розміщено ущільнювач, на якому закріплено перший край подовжувача, а на другому краю подовжувача розміщено якірний засіб. Частина з гнучкого листового матеріалу виконана з можливістю притискання щонайменше однієї опори до встановлюваної поверхні під час натягнення частини з листового матеріалу та фіксування цього натягненого положення шляхом рознесення якірних засобів. Якірний засіб являє собою мішок, який має вхідний отвір з затяжкою та стінки. Якірний засіб виконаний з можливістю вміщувати в собі вантаж, у тому числі й такий, що є частиною встановлюваної поверхні, і виконаний з можливістю затягування вхідного отвору затяжкою. 1 UA 113512 U 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з варіантом втілення, як затяжку вхідного отвору якірного елемента використано другий край подовжувача. Далі буде наведено причинно-наслідковий зв'язок між сукупністю ознак заявленого рішення та технічним результатом. Враховуючи те, що заявлене технічне рішення може бути модифіковане та мати альтернативні варіанти виконання, наведений далі опис наведено як приклад для характеристики його суті та можливості здійснення. Має бути очевидним, що наданий детальний опис не призначений для обмеження заявленого рішення наведеними окремими варіантами втілення, а навпаки, включає всі модифікації, еквіваленти та альтернативи, які підпадають під суть та обсяг патентної охорони, визначеної формулою заявленого тенту. Суть заявленого технічного рішення пояснюється схематичними кресленнями, які жодним чином не обмежують можливість реалізації заявленого рішення та ймовірні інші варіанти його втілення в межах розкритого у формулі технічного рішення. Наведені креслення пояснюють суть реалізації рішення за допомогою умовного матеріального об'єкта, якому властиві включені до формули ознаки. На Фіг. 1 зображено схематичне виконання тенту, виконаного з двома опорами та частиною з листового матеріалу, яка має 4 кути. На Фіг. 2 зображено схематичне виконання тенту, виконаного з однією опорою та частиною з гнучкого матеріалу, яка має три кути. На Фіг. 3 зображено схематичне виконання тенту, виконаного з чотирма опорами та частиною з гнучкого матеріалу, яка має п'ять кутів. Під наведеними позиціями на кресленнях слід розуміти наступне: 1 - частина з гнучкого листового матеріалу 2 - якірний засіб 3 - опора 4 - подовжувач 5 - ущільнювач. На Фіг. 1 зображено переважний варіант втілення тенту, який має частину з гнучкого листового матеріалу (1), чотири якірних засоби (2), дві опори (3) та чотири подовжувачі (4). На кожному куті частини з листового матеріалу розміщено ущільнювач (5). На Фіг. 2 зображено варіант втілення тенту, в якому частина з гнучкого матеріалу (1) має найменшу кількість кутів, а тому - і найменшу кількість ущільнювачів (5), подовжувачів (4), якірних елементів (2), що дорівнює трьом. На Фіг. 3 зображено варіант втілення тенту, якому кількість опор (3) є рівною чотирьом, а кількість ущільнювачів (5), подовжувачів (4) та якірних елементів (2) дорівнює п'ятьом. Як видно з Фіг. 3, чим більша кількість опор (3), тим більш рівномірно розмішено частину з гнучкого матеріалу над встановлюваною поверхнею. А, відповідно, більша кількість ущільнювачів (5), подовжувачів (4) та якірних елементів (2) дозволяє більш рівномірно розподілити зусилля при натягненні частини з гнучкого матеріалу. Частина з гнучкого листового матеріалу може бути виконана згідно з ТУ 13.9-10500034022:2016 або ГОСТ 29151-91, або відповідно до внутрішніх ТУ, які забезпечують дотримання завданих характеристик щодо захисту від опадів та сонячних променів. Зокрема, виконання частини з листового матеріалу з дотриманням зазначених умов забезпечує його виконання водонепроникним. Це дозволяє використовувати тент як укриття від дощу. Переважне застосування частини з гнучкого листового матеріалу, що має форму багатокутника, сторони якого є впалими бічними сторонами, а кути є видовженими в зовнішньому напрямку, де кількість кутів багатокутника є рівною кількості впалих бічних сторін. Ще одним варіантом виконання частини з гнучкого матеріалу є виконання його з матеріалу з низькою парусністю. Це забезпечує більшу стійкість тенту, наприклад, у порівнянні з пляжною парасолькою. Опори слугують для утримання частини з гнучкого листового матеріалу на встановлюваній поверхні. Переважно використовувати тент на таких поверхнях: піщані (пляжі), галькові (з дрібного та середнього каміння), ґрунтові тощо. Один кінець опори розміщується на і притискається до встановлюваної поверхні, а інший кінець опори контактує з частиною з гнучкого листового матеріалу і таким чином регулює висоту натягнення частини з листового матеріалу. Опора виконана з можливістю встановлення під кутом від 30° до 90°, що забезпечує регулювання висоти розташування натягненого листового матеріалу без зміни довжини опори. Даний діапазон робочих кутів також обрано з розрахунку забезпечення стійкості опори при відповідному рознесення якірних засобів. Опора переважно виконана з легких металів або металевих сплавів, склопластику, легких полімерів тощо. Це дозволяє створити легку 2 UA 113512 U 5 10 15 20 25 30 35 40 конструкцію тенту, зберігаючи при цьому надійність його встановлення. Одним з варіантів втілення опори є виконання її у вигляді телескопічної труби, яка містить в собі трубчасті порожнисті елементи різного діаметра, розміщені один в одному. Установка такої опори передбачає витягування трубчастого порожнистого елемента з меншим діаметром з трубчастого порожнистого елемента з більшим діаметром та фіксацію його на певному рівні з високою точністю, зокрема до міліметру. Таке виконання опори вирішує задачу зручного транспортування тенту у складеному вигляді, оскільки його габаритний об'єм є значно меншим у порівнянні з опорою, виконаною з елементів однакового діаметра. Кількість кутів та опор визначається залежно від площі частини з гнучкого матеріалу. При збільшенні площі, окрім вирішення задачі щодо необхідності надійного закріплення тенту, забезпечується уникнення провисання частини з гнучкого листового матеріалу. На кожному куті розміщено ущільнювач, виконаний переважно з того ж матеріалу, що й частина з гнучкого листового матеріалу шляхом складання його в декілька разів. Ущільнювач може бути накладним, виконаним з іншого матеріалу, наприклад зі шкіри або щільної тканини тощо. Наявність ущільнювача запобігає пошкодженню частини з гнучкого листового матеріалу в місцях її поєднання з подовжувачем. На ущільнювачі закріплено перший край подовжувача, а на другому краю подовжувача розміщено якірний засіб. Подовжувач виконаний переважно з дотриманням ГОСТ 1868-88. Тип матеріалу, його товщина та довжина визначаються залежно від умов застосування та розмірів тенту. Якірний засіб являє собою мішок, який має вхідний отвір з затяжкою та стінки. Переважно якірний мішок виконується з синтетичного матеріалу або з натурального матеріалу, обробленого синтетичним просоченням, для забезпечення достатньої міцності стінок якірного засобу та запобігання впливу вологи. Якірний засіб виконаний з можливістю вміщувати в собі вантаж, у тому числі й такий, що є частиною встановлюваної поверхні, тобто піску, каміння, ґрунту або подібного. Вхідний отвір якірного засобу виконаний з можливістю затягування затяжкою. Це запобігає висипанню вмісту якірного засобу. як затяжку вхідного отвору якірного засобу використано другий край подовжувача. Це спрощує конструкцію якірного засобу, а також дозволяє регулювати довжину подовжувача для більш надійного встановлення тенту. Заявлений тент працює наступним чином. На встановлюваній поверхні розкладають та розтягують частину з гнучкого листового матеріалу. Витягують в лінії подовжувачі з якірними засобами. Заповнюють якірні засоби вантажем, у тому числі частиною встановлюваної поверхні. Тобто, якщо встановлюють тент на пляжі, то якірні засоби заповнюють піском або дрібним камінням, наявним на самому пляжі. Вставляють між встановлюваною поверхнею та частиною з гнучкого листового матеріалу опору. Частина з гнучкого листового матеріалу виконана з можливістю притискання щонайменше однієї опори до встановлюваної поверхні. Під час натягнення частини з листового матеріалу підтягуються до опори якірні засоби до фіксування цього натягненого положення. За потребі якірні засоби розносять для забезпечення необхідного натягу частини з гнучкого листового матеріалу та розташування на необхідній висоті підйому, а також забезпечення притискання опори до встановлюваної поверхні частиною з листового гнучкого матеріалу. Причому висота підйому також регулюється за рахунок кута встановлення опори відносно встановлюваної поверхні. Для фахівців в даній галузі техніки очевидні можливі подальші модифікації заявленого об'єкта, що охоплюється сутністю та межами заявленого об'єкта, як це розкрито у формулі. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Тент, який має частину з гнучкого листового матеріалу для захисту від сонячних променів, та щонайменше один якірний засіб для утримання частини з гнучкого листового матеріалу на встановлюваній поверхні, який відрізняється тим, що містить щонайменше одну опору, де один кінець опори виконаний з можливістю розташування на встановлюваній поверхні, а інший кінець опори виконаний з можливістю контакту з гнучким листовим матеріалом, причому опора виконана з можливістю встановлення під кутом від 30° до 90° для регулювання висоти розташування натягненої частини з листового матеріалу, а частина з гнучкого листового матеріалу має форму багатокутника, сторони якого є впалими бічними сторонами, а кути є видовженими в зовнішньому напрямку, де кількість кутів багатокутника є рівною кількості впалих бічних сторін, причому на кожному куті розміщено ущільнювач, на якому закріплено перший край подовжувача, а на другому краю подовжувача розміщено якірний засіб, 3 UA 113512 U 5 де частина з гнучкого листового матеріалу виконана з можливістю притискання щонайменше однієї опори до встановлюваної поверхні під час натягнення частини з листового матеріалу та фіксування цього натягненого положення шляхом рознесення якірних засобів, причому якірний засіб являє собою мішок, який має вхідний отвір з затяжкою та стінки, де якірний засіб виконаний з можливістю вміщувати в собі вантаж, який щонайменше є частиною встановлюваної поверхні, і виконаний з можливістю затягування вхідного отвору затяжкою. 2. Тент за п. 1, який відрізняється тим, що як затяжки вхідного отвору якірного елемента використано другий край подовжувача. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
