Контрольно-вимірювальний пункт

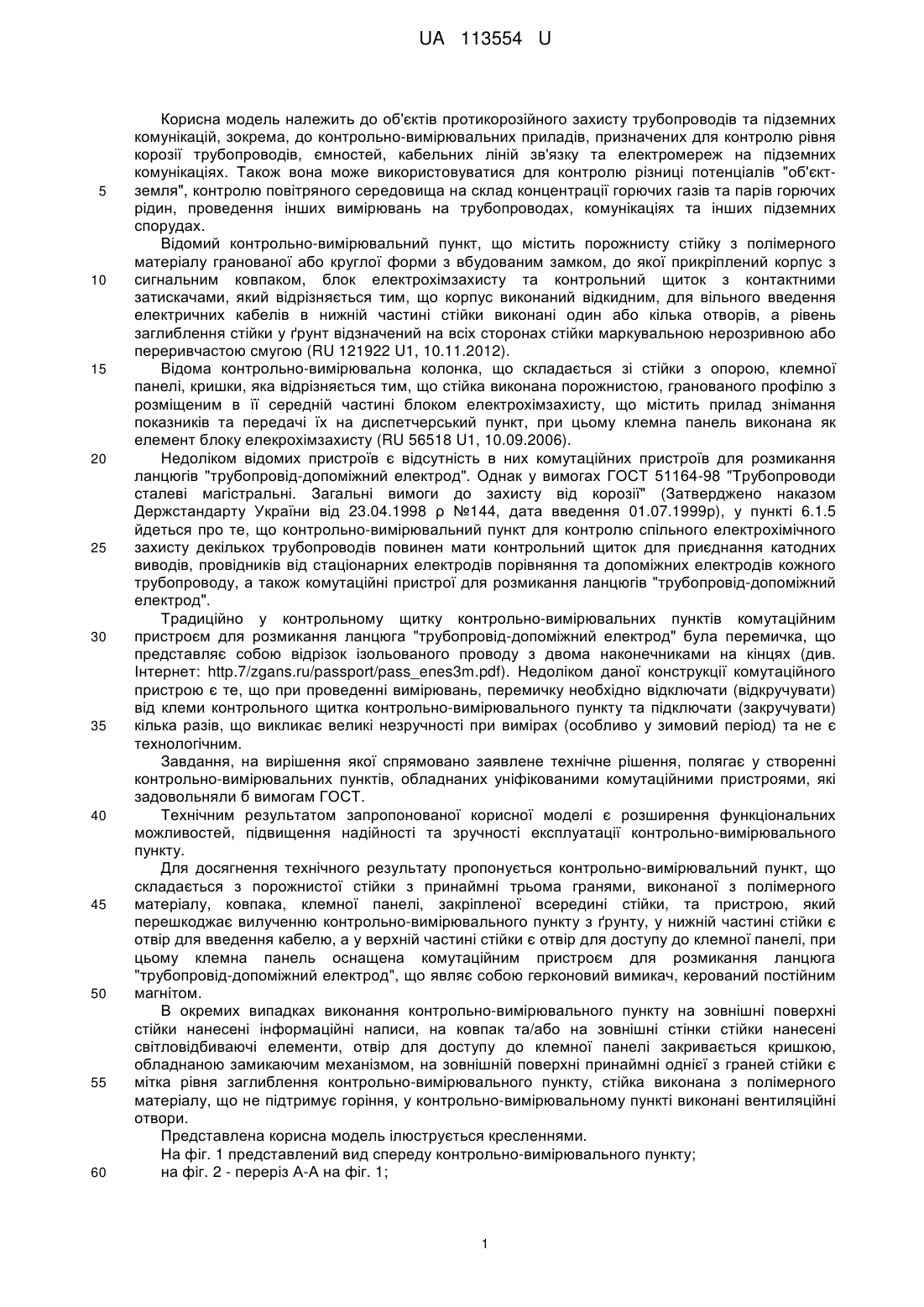

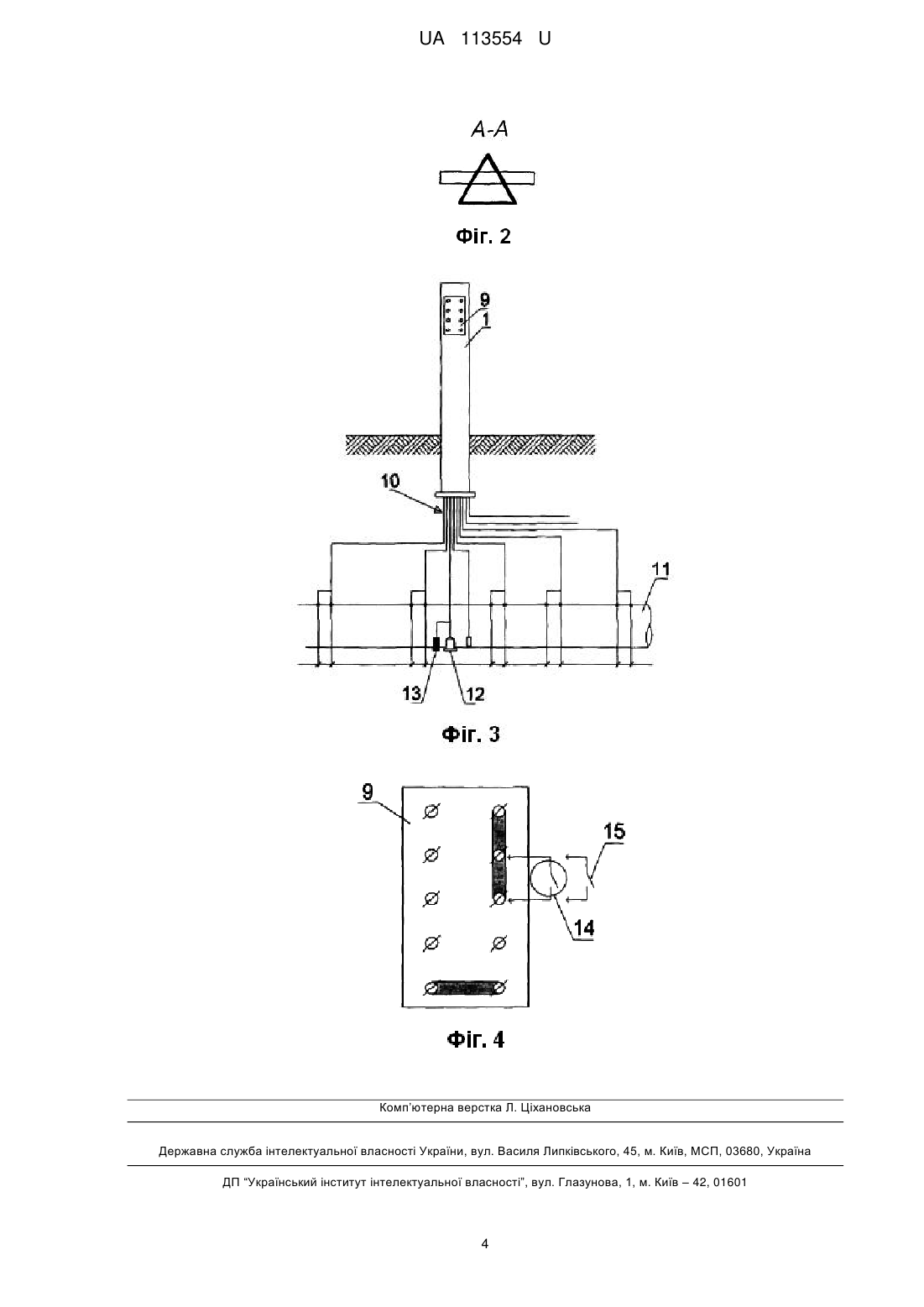

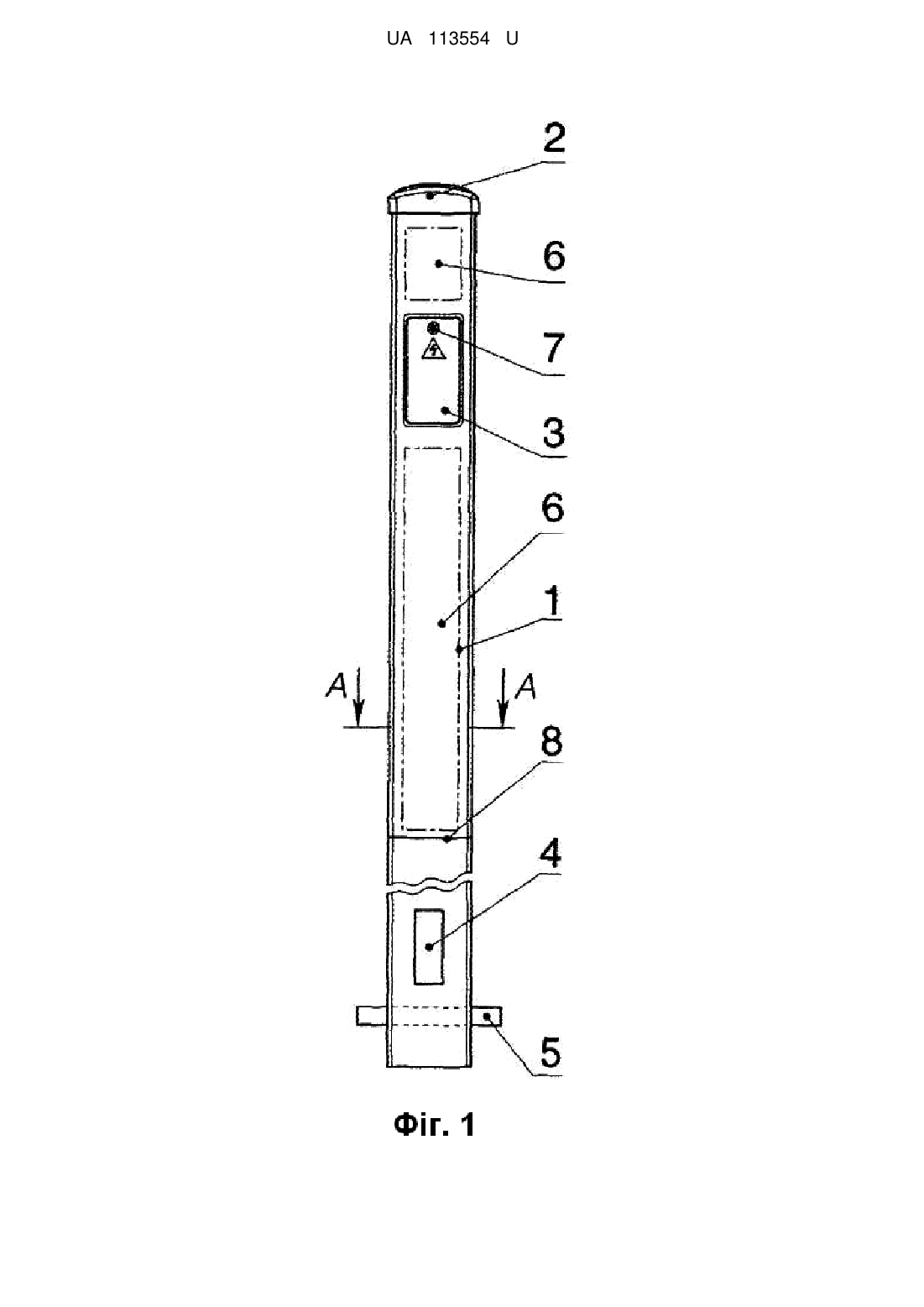

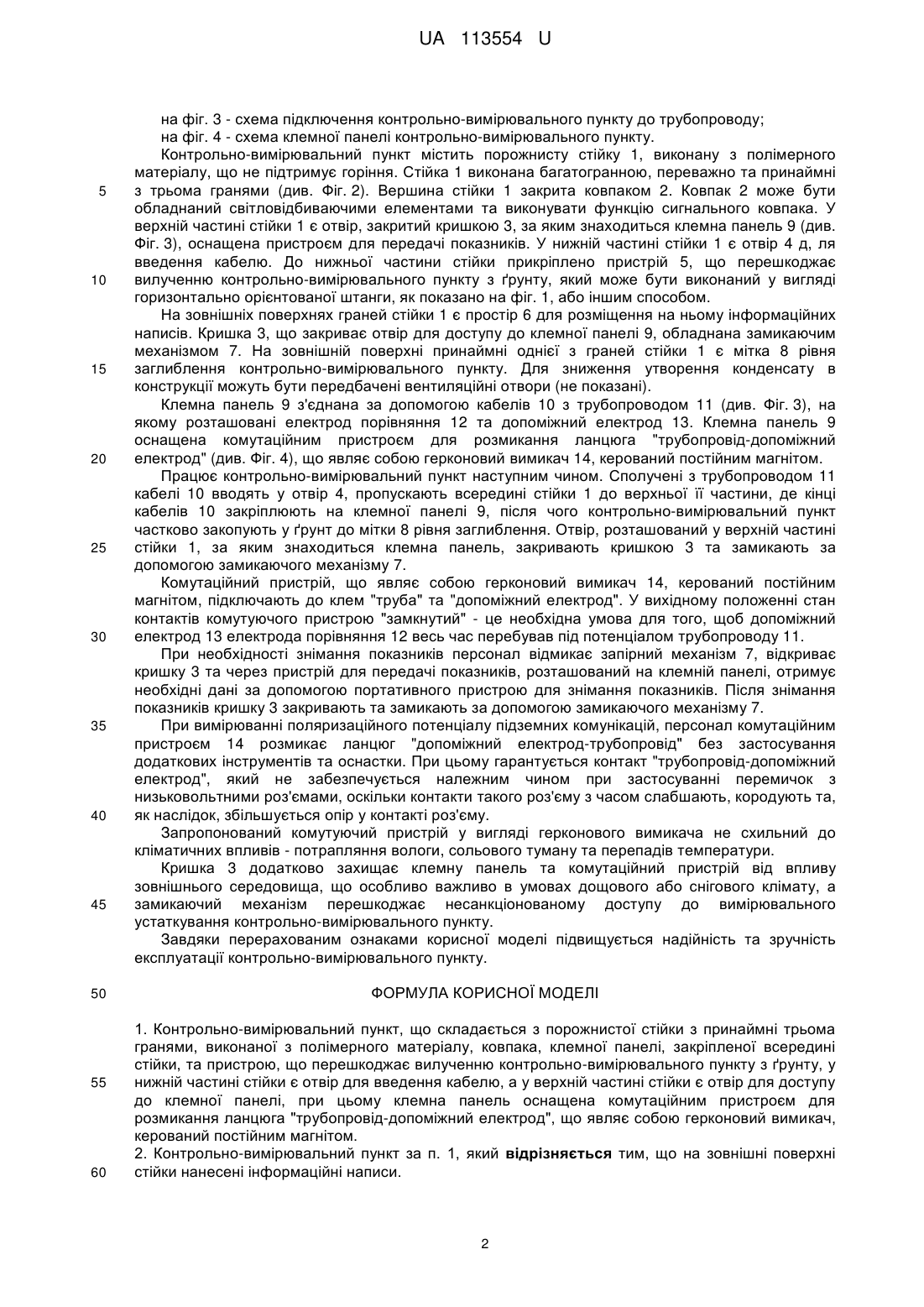

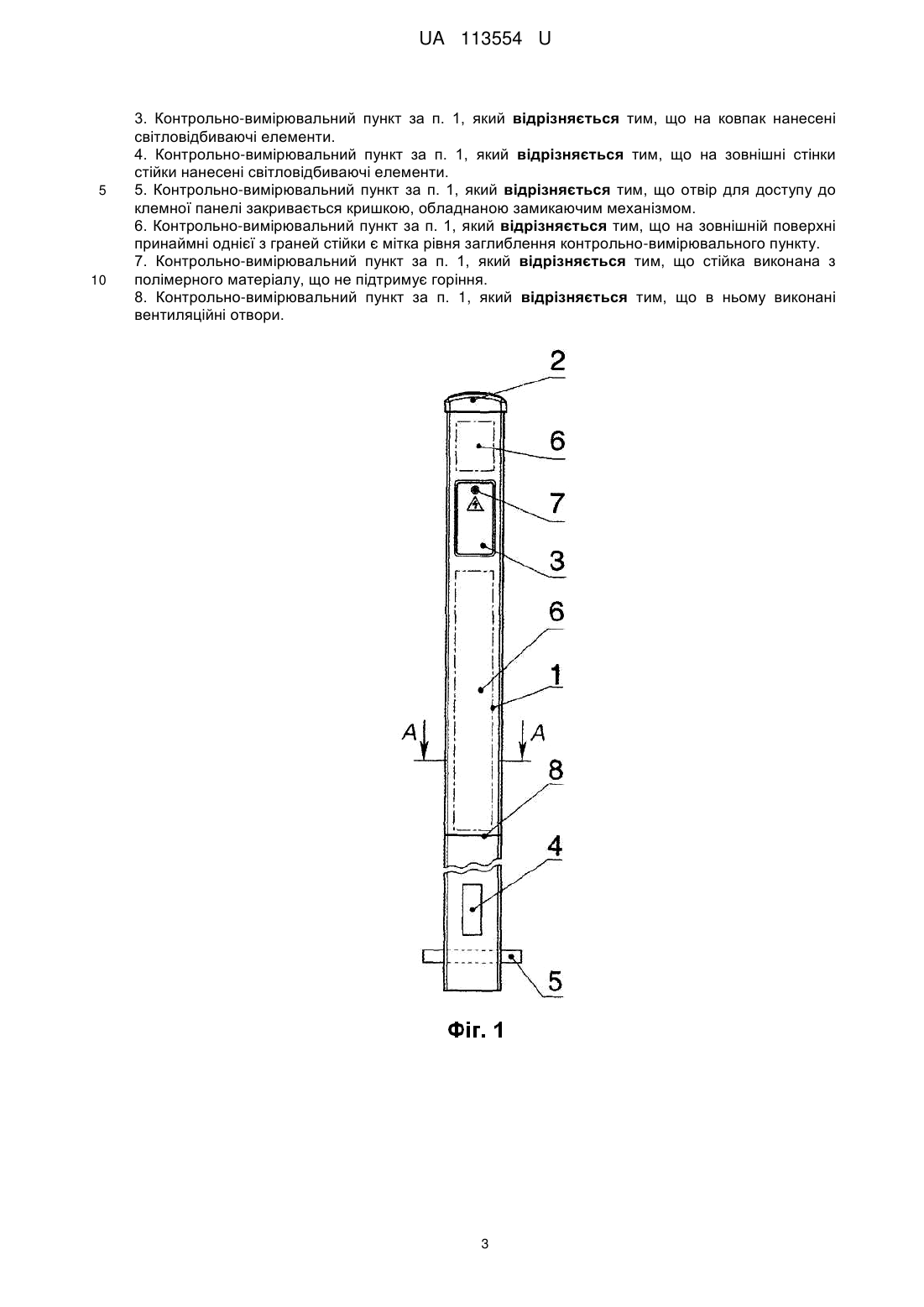

Реферат: Контрольно-вимірювальний пункт складається з порожнистої стійки з принаймні трьома гранями, виконаної з полімерного матеріалу, ковпака, клемної панелі, закріпленої всередині стійки, та пристрою, що перешкоджає вилученню контрольно-вимірювального пункту з ґрунту, у нижній частині стійки є отвір для введення кабелю, а у верхній частині стійки є отвір для доступу до клемної панелі. Клемна панель оснащена комутаційним пристроєм для розмикання ланцюга "трубопровід-допоміжний електрод", що являє собою герконовий вимикач, керований постійним магнітом. UA 113554 U (12) UA 113554 U UA 113554 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до об'єктів протикорозійного захисту трубопроводів та підземних комунікацій, зокрема, до контрольно-вимірювальних приладів, призначених для контролю рівня корозії трубопроводів, ємностей, кабельних ліній зв'язку та електромереж на підземних комунікаціях. Також вона може використовуватися для контролю різниці потенціалів "об'єктземля", контролю повітряного середовища на склад концентрації горючих газів та парів горючих рідин, проведення інших вимірювань на трубопроводах, комунікаціях та інших підземних спорудах. Відомий контрольно-вимірювальний пункт, що містить порожнисту стійку з полімерного матеріалу гранованої або круглої форми з вбудованим замком, до якої прикріплений корпус з сигнальним ковпаком, блок електрохімзахисту та контрольний щиток з контактними затискачами, який відрізняється тим, що корпус виконаний відкидним, для вільного введення електричних кабелів в нижній частині стійки виконані один або кілька отворів, а рівень заглиблення стійки у ґрунт відзначений на всіх сторонах стійки маркувальною нерозривною або переривчастою смугою (RU 121922 U1, 10.11.2012). Відома контрольно-вимірювальна колонка, що складається зі стійки з опорою, клемної панелі, кришки, яка відрізняється тим, що стійка виконана порожнистою, гранованого профілю з розміщеним в її середній частині блоком електрохімзахисту, що містить прилад знімання показників та передачі їх на диспетчерський пункт, при цьому клемна панель виконана як елемент блоку елекрохімзахисту (RU 56518 U1, 10.09.2006). Недоліком відомих пристроїв є відсутність в них комутаційних пристроїв для розмикання ланцюгів "трубопровід-допоміжний електрод". Однак у вимогах ГОСТ 51164-98 "Трубопроводи сталеві магістральні. Загальні вимоги до захисту від корозії" (Затверджено наказом Держстандарту України від 23.04.1998 ρ №144, дата введення 01.07.1999р), у пункті 6.1.5 йдеться про те, що контрольно-вимірювальний пункт для контролю спільного електрохімічного захисту декількох трубопроводів повинен мати контрольний щиток для приєднання катодних виводів, провідників від стаціонарних електродів порівняння та допоміжних електродів кожного трубопроводу, а також комутаційні пристрої для розмикання ланцюгів "трубопровід-допоміжний електрод". Традиційно у контрольному щитку контрольно-вимірювальних пунктів комутаційним пристроєм для розмикання ланцюга "трубопровід-допоміжний електрод" була перемичка, що представляє собою відрізок ізольованого проводу з двома наконечниками на кінцях (див. Інтернет: http.7/zgans.ru/passport/pass_enes3m.pdf). Недоліком даної конструкції комутаційного пристрою є те, що при проведенні вимірювань, перемичку необхідно відключати (відкручувати) від клеми контрольного щитка контрольно-вимірювального пункту та підключати (закручувати) кілька разів, що викликає великі незручності при вимірах (особливо у зимовий період) та не є технологічним. Завдання, на вирішення якої спрямовано заявлене технічне рішення, полягає у створенні контрольно-вимірювальних пунктів, обладнаних уніфікованими комутаційними пристроями, які задовольняли б вимогам ГОСТ. Технічним результатом запропонованої корисної моделі є розширення функціональних можливостей, підвищення надійності та зручності експлуатації контрольно-вимірювального пункту. Для досягнення технічного результату пропонується контрольно-вимірювальний пункт, що складається з порожнистої стійки з принаймні трьома гранями, виконаної з полімерного матеріалу, ковпака, клемної панелі, закріпленої всередині стійки, та пристрою, який перешкоджає вилученню контрольно-вимірювального пункту з ґрунту, у нижній частині стійки є отвір для введення кабелю, а у верхній частині стійки є отвір для доступу до клемної панелі, при цьому клемна панель оснащена комутаційним пристроєм для розмикання ланцюга "трубопровід-допоміжний електрод", що являє собою герконовий вимикач, керований постійним магнітом. В окремих випадках виконання контрольно-вимірювального пункту на зовнішні поверхні стійки нанесені інформаційні написи, на ковпак та/або на зовнішні стінки стійки нанесені світловідбиваючі елементи, отвір для доступу до клемної панелі закривається кришкою, обладнаною замикаючим механізмом, на зовнішній поверхні принаймні однієї з граней стійки є мітка рівня заглиблення контрольно-вимірювального пункту, стійка виконана з полімерного матеріалу, що не підтримує горіння, у контрольно-вимірювальному пункті виконані вентиляційні отвори. Представлена корисна модель ілюструється кресленнями. На фіг. 1 представлений вид спереду контрольно-вимірювального пункту; на фіг. 2 - переріз А-А на фіг. 1; 1 UA 113554 U 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 3 - схема підключення контрольно-вимірювального пункту до трубопроводу; на фіг. 4 - схема клемної панелі контрольно-вимірювального пункту. Контрольно-вимірювальний пункт містить порожнисту стійку 1, виконану з полімерного матеріалу, що не підтримує горіння. Стійка 1 виконана багатогранною, переважно та принаймні з трьома гранями (див. Фіг. 2). Вершина стійки 1 закрита ковпаком 2. Ковпак 2 може бути обладнаний світловідбиваючими елементами та виконувати функцію сигнального ковпака. У верхній частині стійки 1 є отвір, закритий кришкою 3, за яким знаходиться клемна панель 9 (див. Фіг. 3), оснащена пристроєм для передачі показників. У нижній частині стійки 1 є отвір 4 д, ля введення кабелю. До нижньої частини стійки прикріплено пристрій 5, що перешкоджає вилученню контрольно-вимірювального пункту з ґрунту, який може бути виконаний у вигляді горизонтально орієнтованої штанги, як показано на фіг. 1, або іншим способом. На зовнішніх поверхнях граней стійки 1 є простір 6 для розміщення на ньому інформаційних написів. Кришка 3, що закриває отвір для доступу до клемної панелі 9, обладнана замикаючим механізмом 7. На зовнішній поверхні принаймні однієї з граней стійки 1 є мітка 8 рівня заглиблення контрольно-вимірювального пункту. Для зниження утворення конденсату в конструкції можуть бути передбачені вентиляційні отвори (не показані). Клемна панель 9 з'єднана за допомогою кабелів 10 з трубопроводом 11 (див. Фіг. 3), на якому розташовані електрод порівняння 12 та допоміжний електрод 13. Клемна панель 9 оснащена комутаційним пристроєм для розмикання ланцюга "трубопровід-допоміжний електрод" (див. Фіг. 4), що являє собою герконовий вимикач 14, керований постійним магнітом. Працює контрольно-вимірювальний пункт наступним чином. Сполучені з трубопроводом 11 кабелі 10 вводять у отвір 4, пропускають всередині стійки 1 до верхньої її частини, де кінці кабелів 10 закріплюють на клемної панелі 9, після чого контрольно-вимірювальний пункт частково закопують у ґрунт до мітки 8 рівня заглиблення. Отвір, розташований у верхній частині стійки 1, за яким знаходиться клемна панель, закривають кришкою 3 та замикають за допомогою замикаючого механізму 7. Комутаційний пристрій, що являє собою герконовий вимикач 14, керований постійним магнітом, підключають до клем "труба" та "допоміжний електрод". У вихідному положенні стан контактів комутуючого пристрою "замкнутий" - це необхідна умова для того, щоб допоміжний електрод 13 електрода порівняння 12 весь час перебував під потенціалом трубопроводу 11. При необхідності знімання показників персонал відмикає запірний механізм 7, відкриває кришку 3 та через пристрій для передачі показників, розташований на клемній панелі, отримує необхідні дані за допомогою портативного пристрою для знімання показників. Після знімання показників кришку 3 закривають та замикають за допомогою замикаючого механізму 7. При вимірюванні поляризаційного потенціалу підземних комунікацій, персонал комутаційним пристроєм 14 розмикає ланцюг "допоміжний електрод-трубопровід" без застосування додаткових інструментів та оснастки. При цьому гарантується контакт "трубопровід-допоміжний електрод", який не забезпечується належним чином при застосуванні перемичок з низьковольтними роз'ємами, оскільки контакти такого роз'єму з часом слабшають, кородують та, як наслідок, збільшується опір у контакті роз'єму. Запропонований комутуючий пристрій у вигляді герконового вимикача не схильний до кліматичних впливів - потрапляння вологи, сольового туману та перепадів температури. Кришка 3 додатково захищає клемну панель та комутаційний пристрій від впливу зовнішнього середовища, що особливо важливо в умовах дощового або снігового клімату, а замикаючий механізм перешкоджає несанкціонованому доступу до вимірювального устаткування контрольно-вимірювального пункту. Завдяки перерахованим ознаками корисної моделі підвищується надійність та зручність експлуатації контрольно-вимірювального пункту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Контрольно-вимірювальний пункт, що складається з порожнистої стійки з принаймні трьома гранями, виконаної з полімерного матеріалу, ковпака, клемної панелі, закріпленої всередині стійки, та пристрою, що перешкоджає вилученню контрольно-вимірювального пункту з ґрунту, у нижній частині стійки є отвір для введення кабелю, а у верхній частині стійки є отвір для доступу до клемної панелі, при цьому клемна панель оснащена комутаційним пристроєм для розмикання ланцюга "трубопровід-допоміжний електрод", що являє собою герконовий вимикач, керований постійним магнітом. 2. Контрольно-вимірювальний пункт за п. 1, який відрізняється тим, що на зовнішні поверхні стійки нанесені інформаційні написи. 2 UA 113554 U 5 10 3. Контрольно-вимірювальний пункт за п. 1, який відрізняється тим, що на ковпак нанесені світловідбиваючі елементи. 4. Контрольно-вимірювальний пункт за п. 1, який відрізняється тим, що на зовнішні стінки стійки нанесені світловідбиваючі елементи. 5. Контрольно-вимірювальний пункт за п. 1, який відрізняється тим, що отвір для доступу до клемної панелі закривається кришкою, обладнаною замикаючим механізмом. 6. Контрольно-вимірювальний пункт за п. 1, який відрізняється тим, що на зовнішній поверхні принаймні однієї з граней стійки є мітка рівня заглиблення контрольно-вимірювального пункту. 7. Контрольно-вимірювальний пункт за п. 1, який відрізняється тим, що стійка виконана з полімерного матеріалу, що не підтримує горіння. 8. Контрольно-вимірювальний пункт за п. 1, який відрізняється тим, що в ньому виконані вентиляційні отвори. 3 UA 113554 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
