Контрольно-вимірювальний пункт

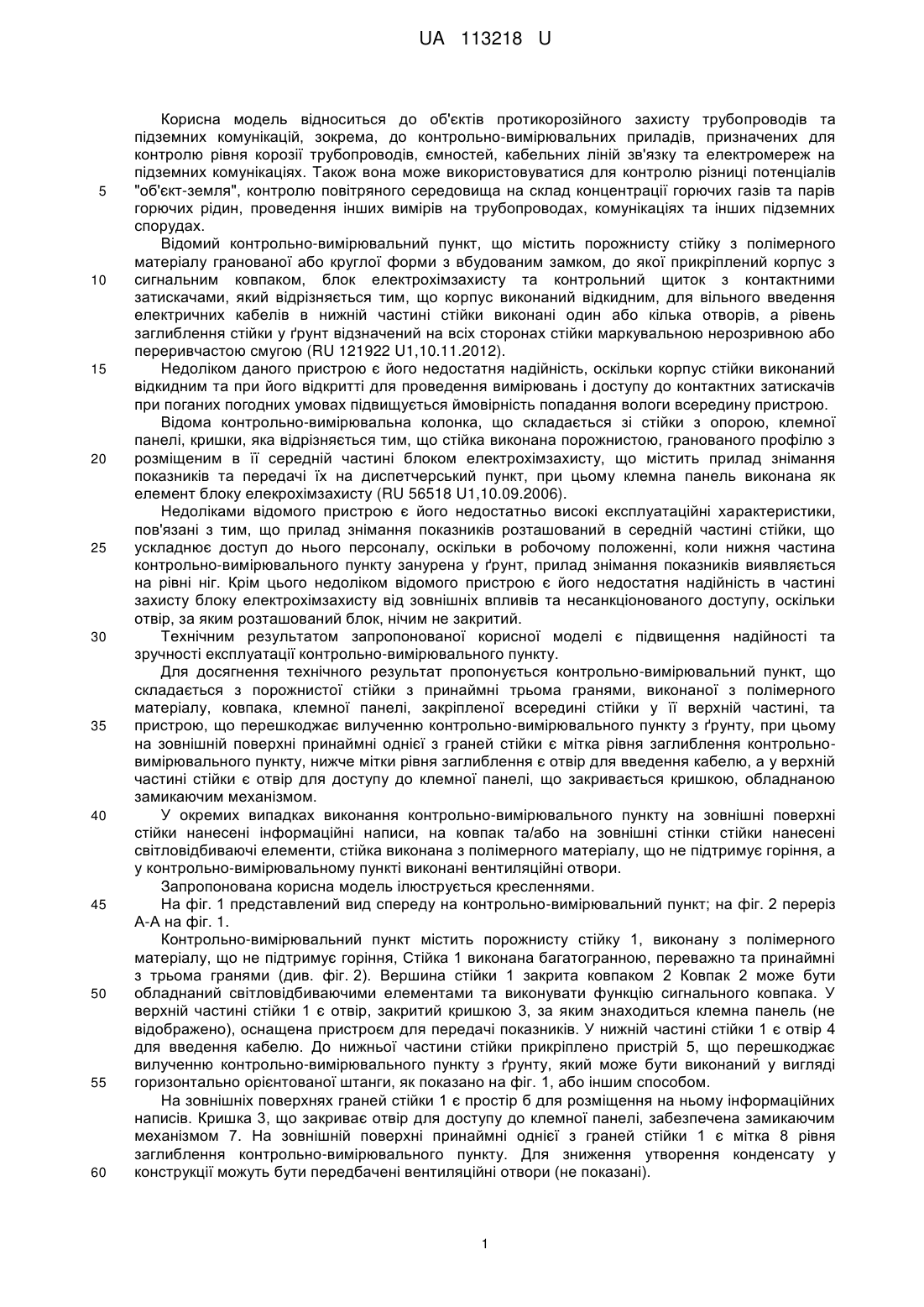

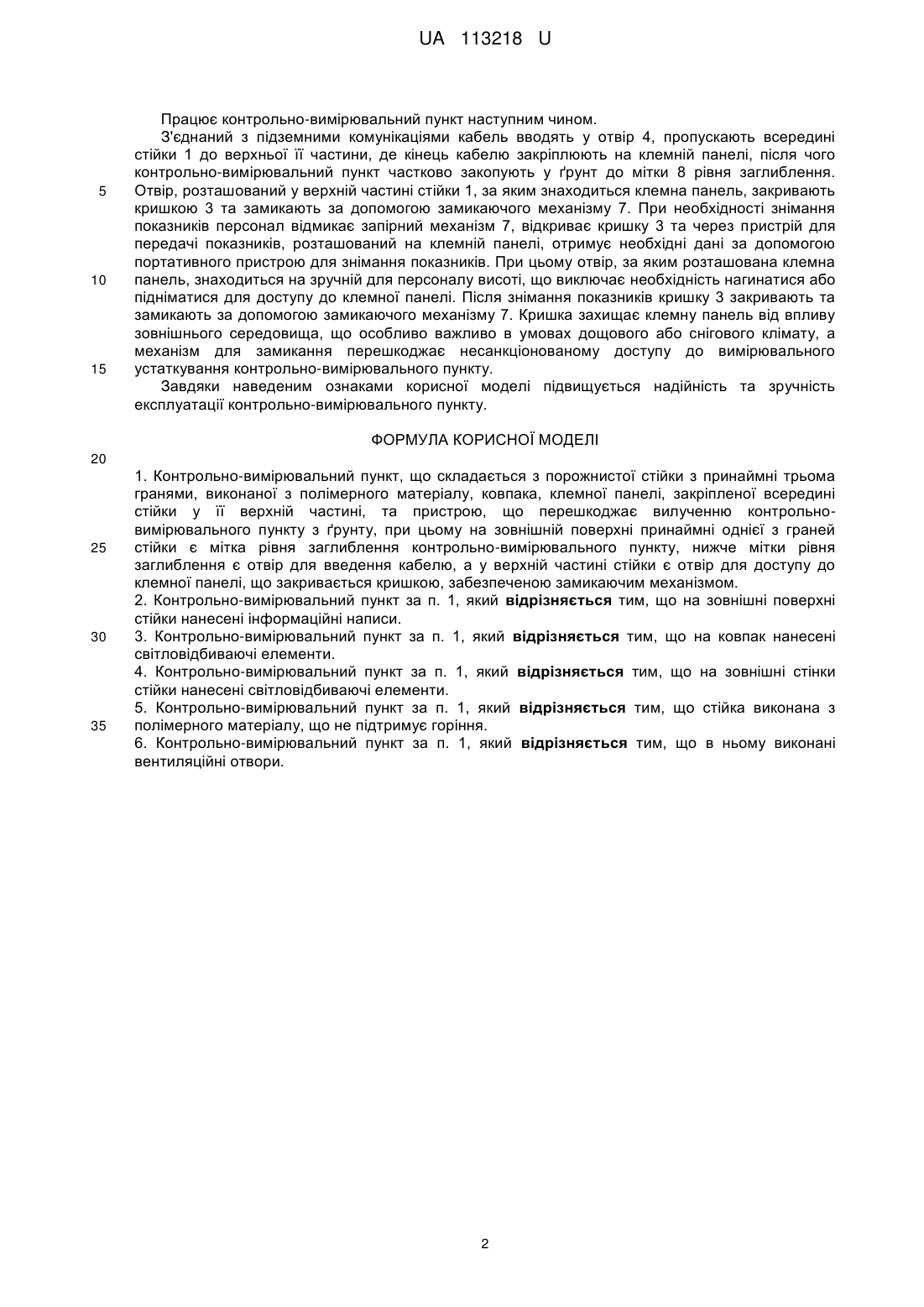

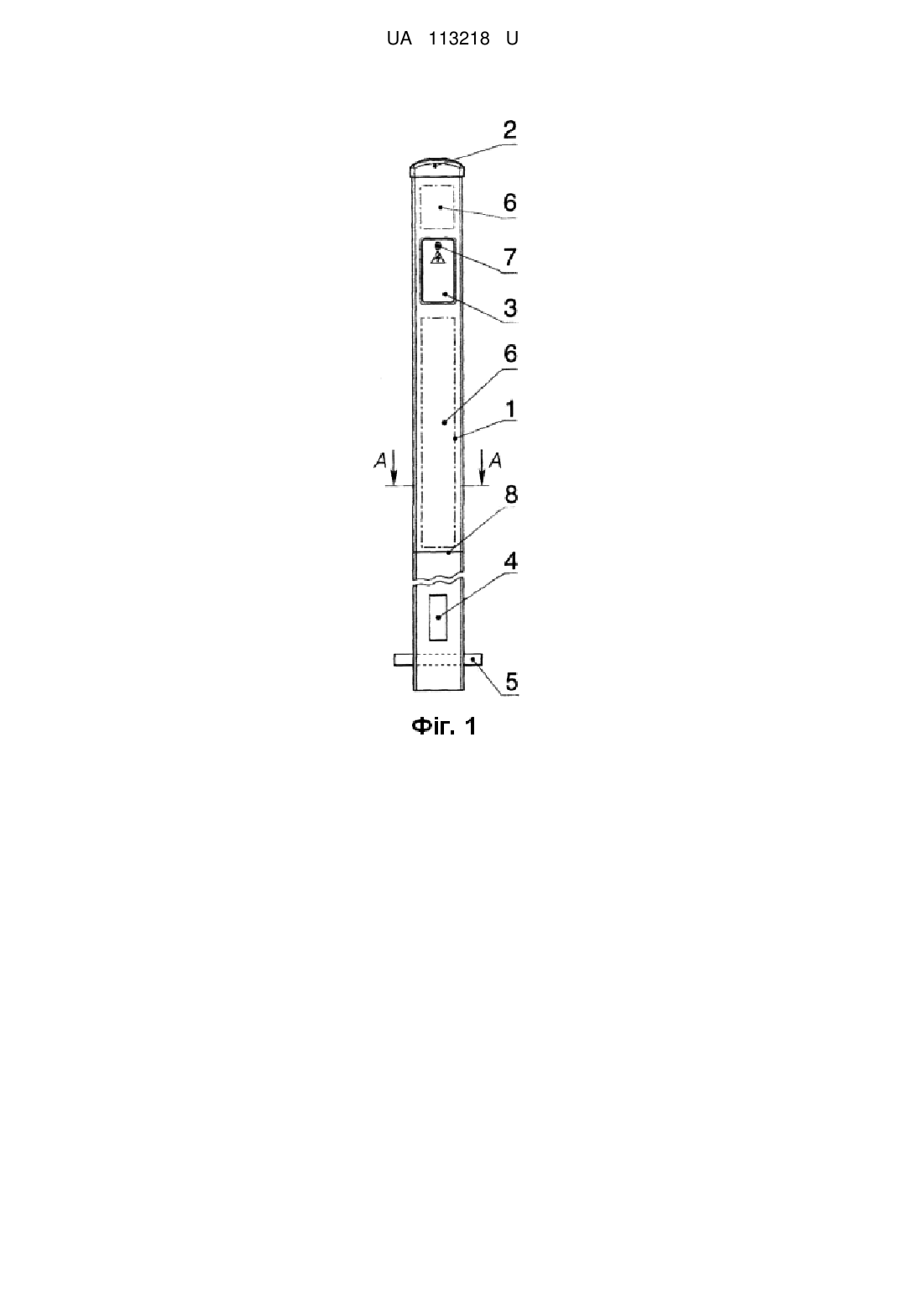

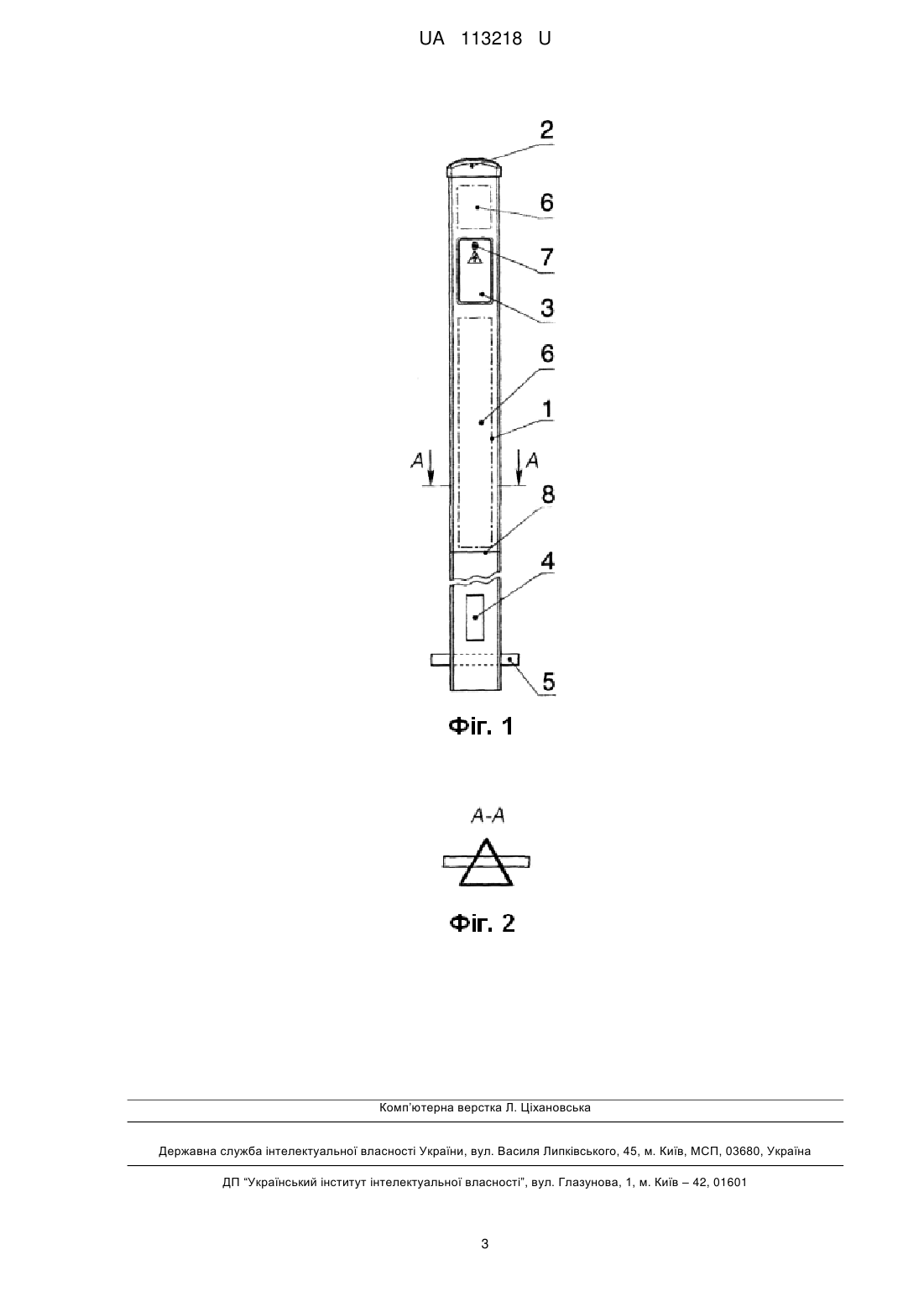

Реферат: Контрольно-вимірювальний пункт складається з порожнистої стійки з принаймні трьома гранями, виконаної з полімерного матеріалу, ковпака, клемної панелі, закріпленої всередині стійки у її верхній частині, та пристрою, що перешкоджає вилученню контрольновимірювального пункту з ґрунту. На зовнішній поверхні принаймні однієї з граней стійки є мітка рівня заглиблення контрольно-вимірювального пункту. Нижче мітки рівня заглиблення є отвір для введення кабелю, а у верхній частині стійки є отвір для доступу до клемної панелі, що закривається кришкою, обладнаною замикаючим механізмом. UA 113218 U (33) Код держави-учасниці RU UA 113218 U UA 113218 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель відноситься до об'єктів протикорозійного захисту трубопроводів та підземних комунікацій, зокрема, до контрольно-вимірювальних приладів, призначених для контролю рівня корозії трубопроводів, ємностей, кабельних ліній зв'язку та електромереж на підземних комунікаціях. Також вона може використовуватися для контролю різниці потенціалів "об'єкт-земля", контролю повітряного середовища на склад концентрації горючих газів та парів горючих рідин, проведення інших вимірів на трубопроводах, комунікаціях та інших підземних спорудах. Відомий контрольно-вимірювальний пункт, що містить порожнисту стійку з полімерного матеріалу гранованої або круглої форми з вбудованим замком, до якої прикріплений корпус з сигнальним ковпаком, блок електрохімзахисту та контрольний щиток з контактними затискачами, який відрізняється тим, що корпус виконаний відкидним, для вільного введення електричних кабелів в нижній частині стійки виконані один або кілька отворів, а рівень заглиблення стійки у ґрунт відзначений на всіх сторонах стійки маркувальною нерозривною або переривчастою смугою (RU 121922 U1,10.11.2012). Недоліком даного пристрою є його недостатня надійність, оскільки корпус стійки виконаний відкидним та при його відкритті для проведення вимірювань і доступу до контактних затискачів при поганих погодних умовах підвищується ймовірність попадання вологи всередину пристрою. Відома контрольно-вимірювальна колонка, що складається зі стійки з опорою, клемної панелі, кришки, яка відрізняється тим, що стійка виконана порожнистою, гранованого профілю з розміщеним в її середній частині блоком електрохімзахисту, що містить прилад знімання показників та передачі їх на диспетчерський пункт, при цьому клемна панель виконана як елемент блоку елекрохімзахисту (RU 56518 U1,10.09.2006). Недоліками відомого пристрою є його недостатньо високі експлуатаційні характеристики, пов'язані з тим, що прилад знімання показників розташований в середній частині стійки, що ускладнює доступ до нього персоналу, оскільки в робочому положенні, коли нижня частина контрольно-вимірювального пункту занурена у ґрунт, прилад знімання показників виявляється на рівні ніг. Крім цього недоліком відомого пристрою є його недостатня надійність в частині захисту блоку електрохімзахисту від зовнішніх впливів та несанкціонованого доступу, оскільки отвір, за яким розташований блок, нічим не закритий. Технічним результатом запропонованої корисної моделі є підвищення надійності та зручності експлуатації контрольно-вимірювального пункту. Для досягнення технічного результат пропонується контрольно-вимірювальний пункт, що складається з порожнистої стійки з принаймні трьома гранями, виконаної з полімерного матеріалу, ковпака, клемної панелі, закріпленої всередині стійки у її верхній частині, та пристрою, що перешкоджає вилученню контрольно-вимірювального пункту з ґрунту, при цьому на зовнішній поверхні принаймні однієї з граней стійки є мітка рівня заглиблення контрольновимірювального пункту, нижче мітки рівня заглиблення є отвір для введення кабелю, а у верхній частині стійки є отвір для доступу до клемної панелі, що закривається кришкою, обладнаною замикаючим механізмом. У окремих випадках виконання контрольно-вимірювального пункту на зовнішні поверхні стійки нанесені інформаційні написи, на ковпак та/або на зовнішні стінки стійки нанесені світловідбиваючі елементи, стійка виконана з полімерного матеріалу, що не підтримує горіння, а у контрольно-вимірювальному пункті виконані вентиляційні отвори. Запропонована корисна модель ілюструється кресленнями. На фіг. 1 представлений вид спереду на контрольно-вимірювальний пункт; на фіг. 2 переріз А-А на фіг. 1. Контрольно-вимірювальний пункт містить порожнисту стійку 1, виконану з полімерного матеріалу, що не підтримує горіння, Стійка 1 виконана багатогранною, переважно та принаймні з трьома гранями (див. фіг. 2). Вершина стійки 1 закрита ковпаком 2 Ковпак 2 може бути обладнаний світловідбиваючими елементами та виконувати функцію сигнального ковпака. У верхній частині стійки 1 є отвір, закритий кришкою 3, за яким знаходиться клемна панель (не відображено), оснащена пристроєм для передачі показників. У нижній частині стійки 1 є отвір 4 для введення кабелю. До нижньої частини стійки прикріплено пристрій 5, що перешкоджає вилученню контрольно-вимірювального пункту з ґрунту, який може бути виконаний у вигляді горизонтально орієнтованої штанги, як показано на фіг. 1, або іншим способом. На зовнішніх поверхнях граней стійки 1 є простір б для розміщення на ньому інформаційних написів. Кришка 3, що закриває отвір для доступу до клемної панелі, забезпечена замикаючим механізмом 7. На зовнішній поверхні принаймні однієї з граней стійки 1 є мітка 8 рівня заглиблення контрольно-вимірювального пункту. Для зниження утворення конденсату у конструкції можуть бути передбачені вентиляційні отвори (не показані). 1 UA 113218 U 5 10 15 Працює контрольно-вимірювальний пункт наступним чином. З'єднаний з підземними комунікаціями кабель вводять у отвір 4, пропускають всередині стійки 1 до верхньої її частини, де кінець кабелю закріплюють на клемній панелі, після чого контрольно-вимірювальний пункт частково закопують у ґрунт до мітки 8 рівня заглиблення. Отвір, розташований у верхній частині стійки 1, за яким знаходиться клемна панель, закривають кришкою 3 та замикають за допомогою замикаючого механізму 7. При необхідності знімання показників персонал відмикає запірний механізм 7, відкриває кришку 3 та через пристрій для передачі показників, розташований на клемній панелі, отримує необхідні дані за допомогою портативного пристрою для знімання показників. При цьому отвір, за яким розташована клемна панель, знаходиться на зручній для персоналу висоті, що виключає необхідність нагинатися або підніматися для доступу до клемної панелі. Після знімання показників кришку 3 закривають та замикають за допомогою замикаючого механізму 7. Кришка захищає клемну панель від впливу зовнішнього середовища, що особливо важливо в умовах дощового або снігового клімату, а механізм для замикання перешкоджає несанкціонованому доступу до вимірювального устаткування контрольно-вимірювального пункту. Завдяки наведеним ознаками корисної моделі підвищується надійність та зручність експлуатації контрольно-вимірювального пункту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Контрольно-вимірювальний пункт, що складається з порожнистої стійки з принаймні трьома гранями, виконаної з полімерного матеріалу, ковпака, клемної панелі, закріпленої всередині стійки у її верхній частині, та пристрою, що перешкоджає вилученню контрольновимірювального пункту з ґрунту, при цьому на зовнішній поверхні принаймні однієї з граней стійки є мітка рівня заглиблення контрольно-вимірювального пункту, нижче мітки рівня заглиблення є отвір для введення кабелю, а у верхній частині стійки є отвір для доступу до клемної панелі, що закривається кришкою, забезпеченою замикаючим механізмом. 2. Контрольно-вимірювальний пункт за п. 1, який відрізняється тим, що на зовнішні поверхні стійки нанесені інформаційні написи. 3. Контрольно-вимірювальний пункт за п. 1, який відрізняється тим, що на ковпак нанесені світловідбиваючі елементи. 4. Контрольно-вимірювальний пункт за п. 1, який відрізняється тим, що на зовнішні стінки стійки нанесені світловідбиваючі елементи. 5. Контрольно-вимірювальний пункт за п. 1, який відрізняється тим, що стійка виконана з полімерного матеріалу, що не підтримує горіння. 6. Контрольно-вимірювальний пункт за п. 1, який відрізняється тим, що в ньому виконані вентиляційні отвори. 2 UA 113218 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
