Пристрій для дозування рідин

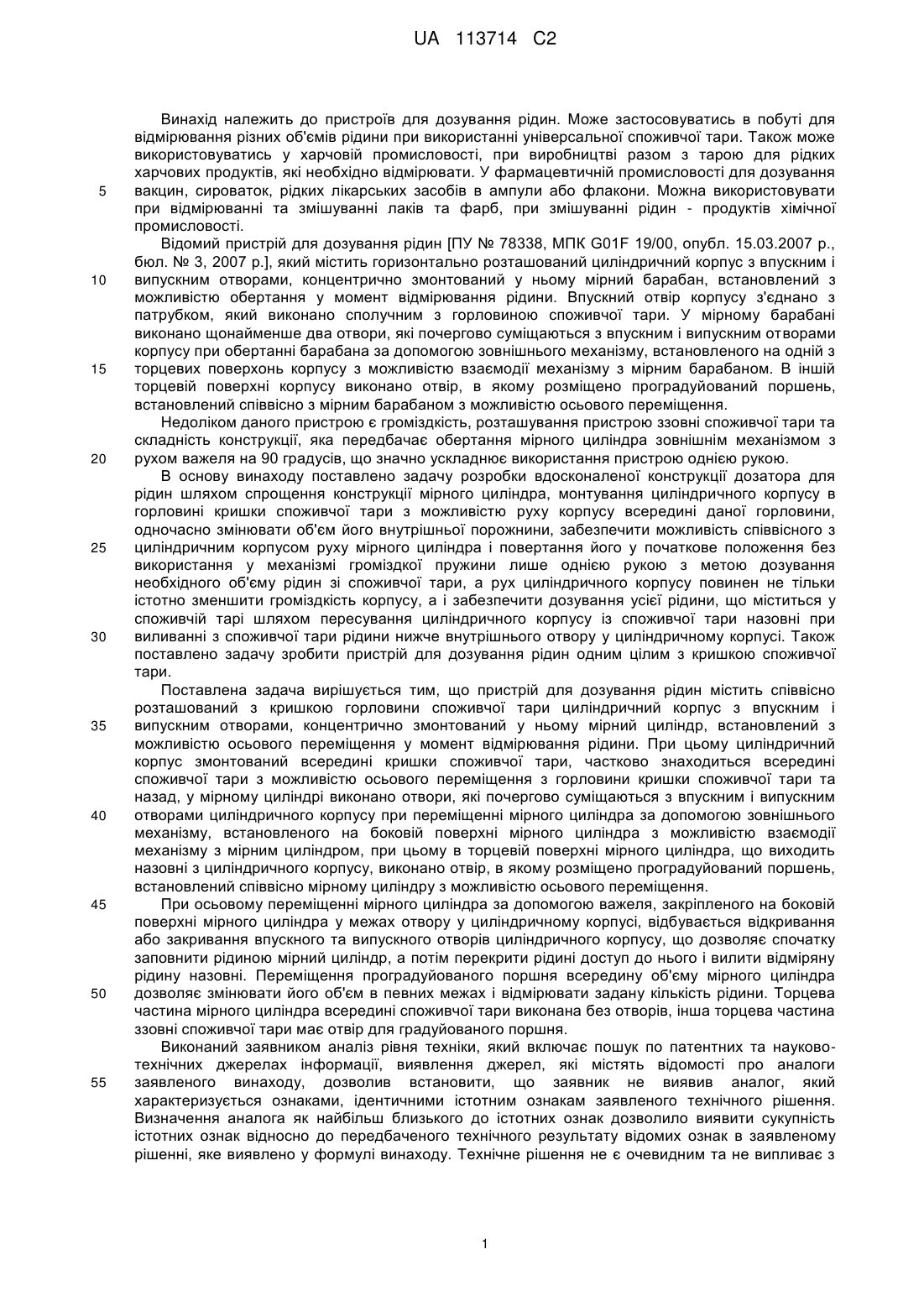

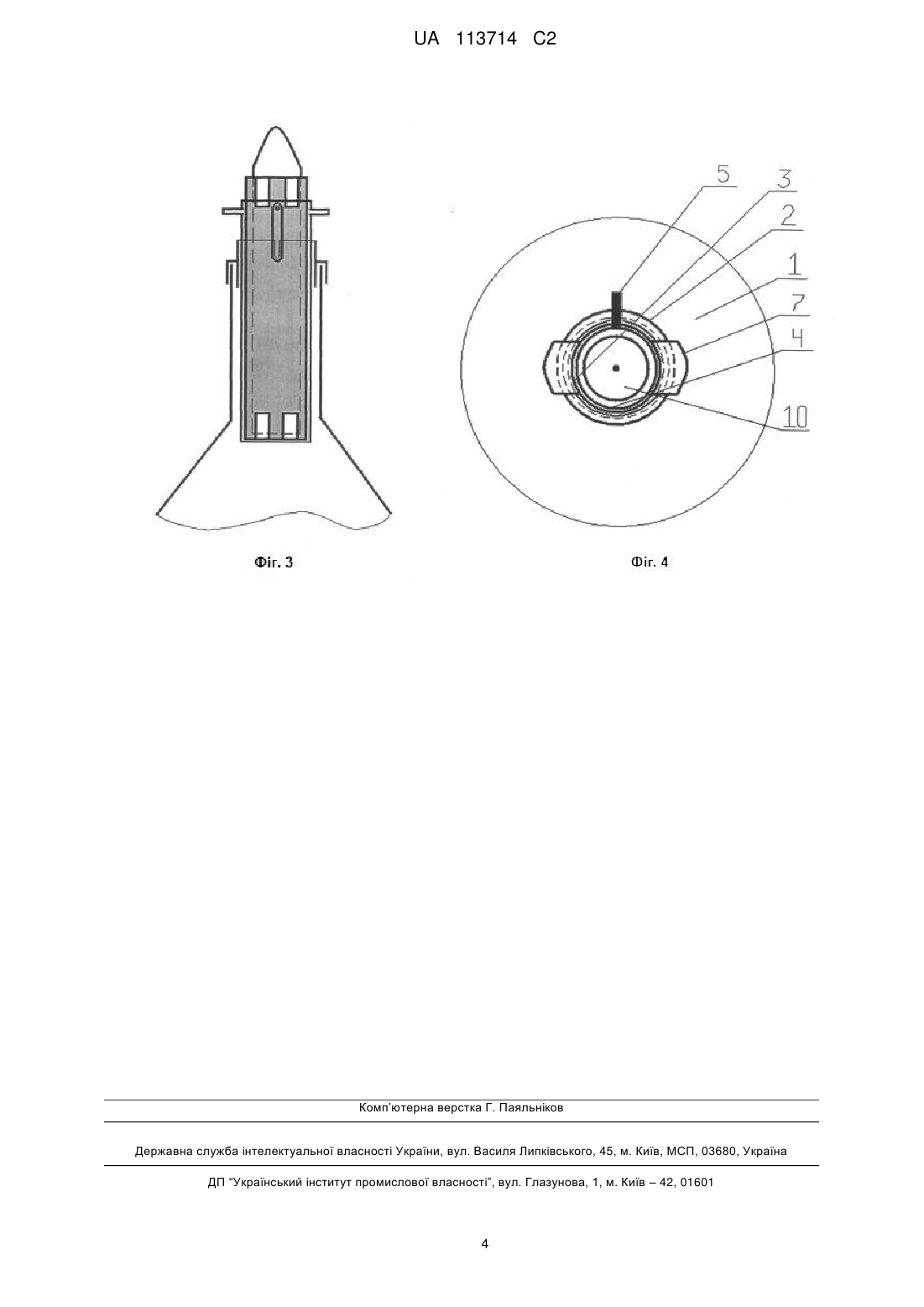

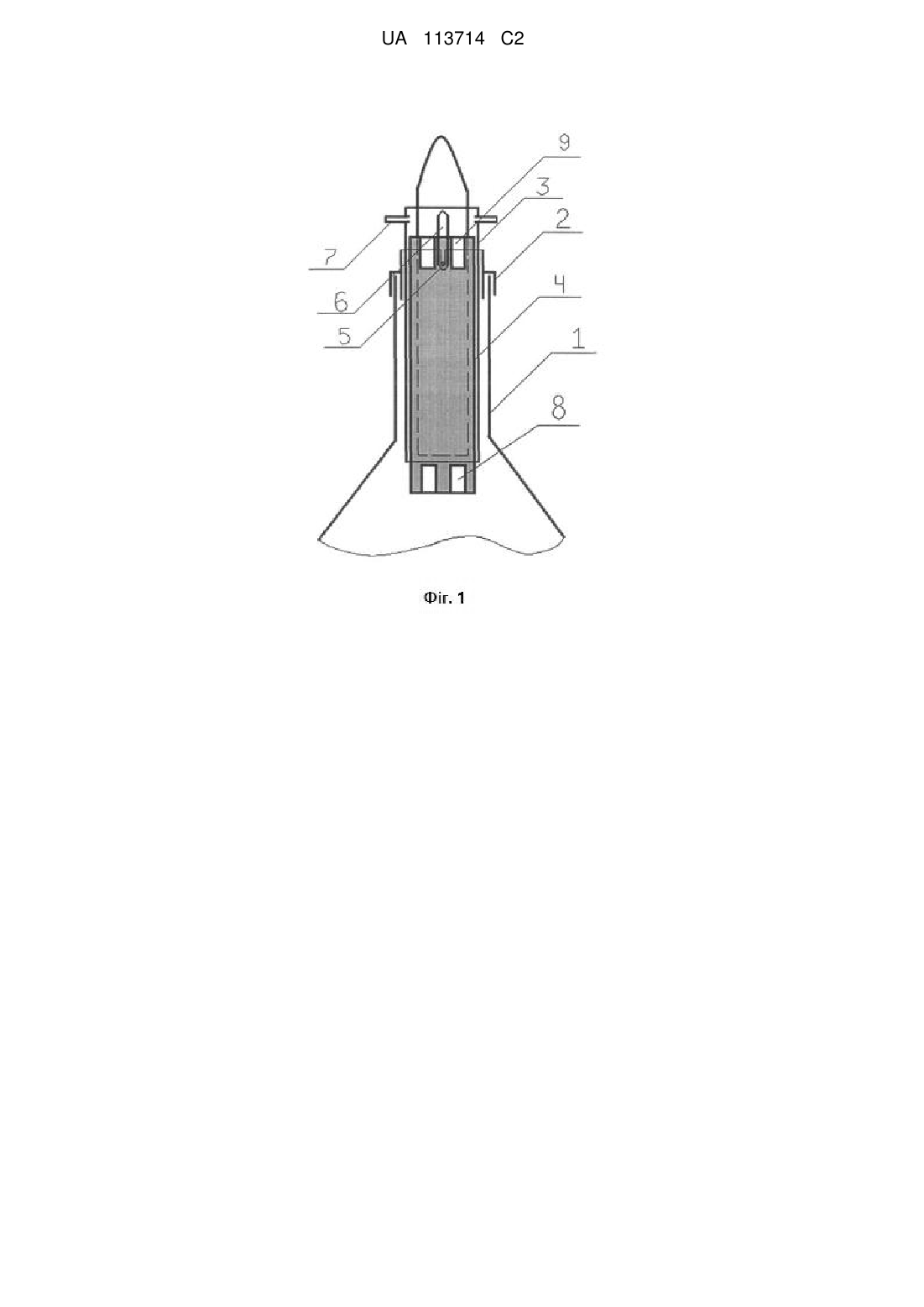

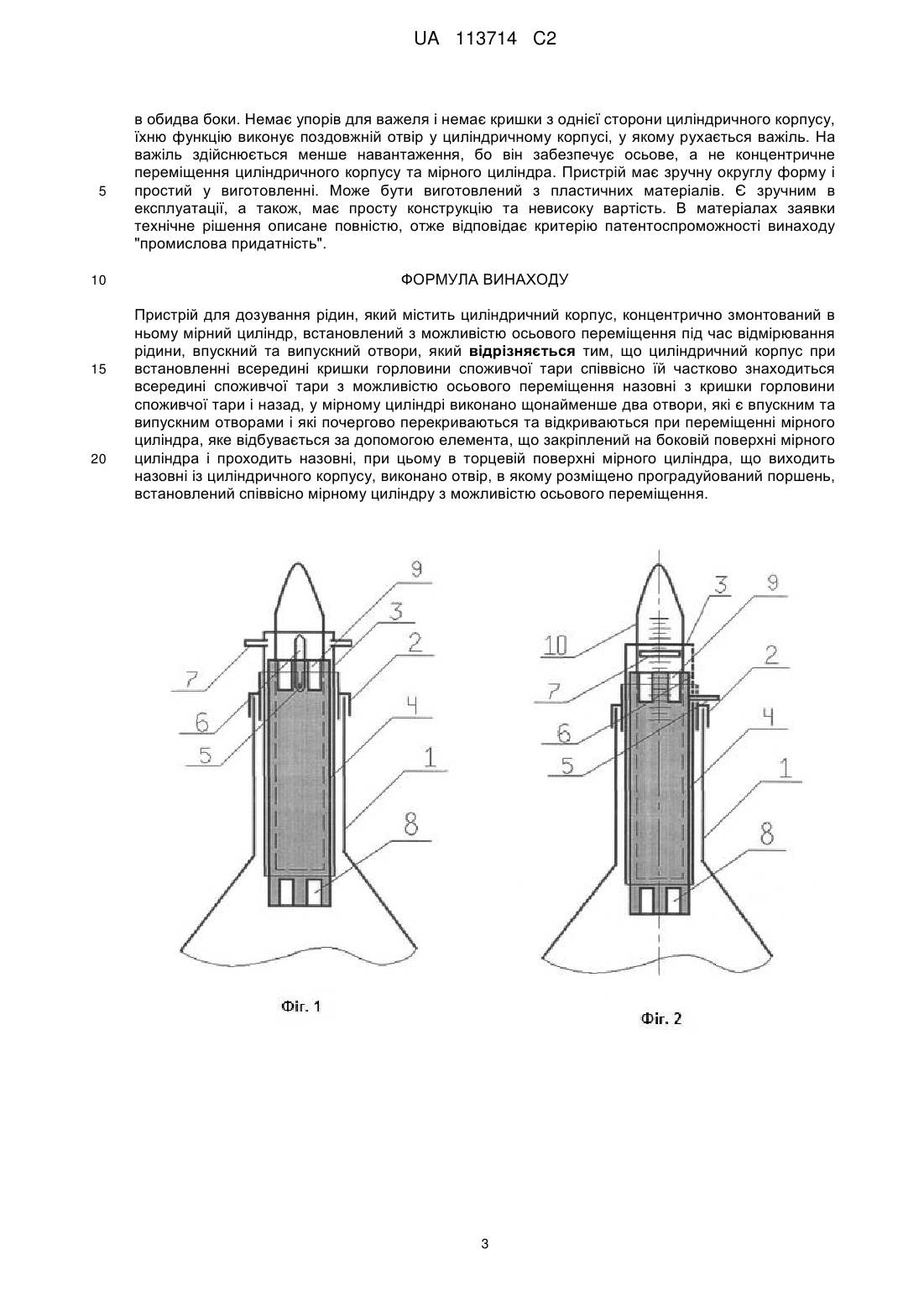

Реферат: Винахід належить до пристроїв для дозування рідин. Пристрій для дозування рідин містить циліндричний корпус, концентрично змонтований в ньому мірний циліндр, встановлений з можливістю осьового переміщення під час відмірювання рідини, впускний та випускний отвори. Згідно з винаходом, циліндричний корпус частково знаходиться всередині споживчої тари з можливістю осьового переміщення назовні з її кришки. У мірному циліндрі виконано щонайменше два отвори, які є впускним та випускним отворами і які почергово перекриваються та відкриваються при переміщенні мірного циліндра. Переміщення відбувається за допомогою елемента, що закріплений на боковій поверхні мірного циліндра і проходить назовні. При цьому в торцевій поверхні мірного циліндра, що виходить назовні із циліндричного корпусу, виконано отвір, в якому розміщено проградуйований поршень. Технічне рішення дозволяє відмірювати необхідні об'єми рідини. Пристрій компактний, сполучається кришкою з уніфікованими горловинами споживчої тари, простий у виготовленні. Пристрій є зручним в експлуатації, має просту конструкцію та невисоку вартість. UA 113714 C2 (12) UA 113714 C2 UA 113714 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до пристроїв для дозування рідин. Може застосовуватись в побуті для відмірювання різних об'ємів рідини при використанні універсальної споживчої тари. Також може використовуватись у харчовій промисловості, при виробництві разом з тарою для рідких харчових продуктів, які необхідно відмірювати. У фармацевтичній промисловості для дозування вакцин, сироваток, рідких лікарських засобів в ампули або флакони. Можна використовувати при відмірюванні та змішуванні лаків та фарб, при змішуванні рідин - продуктів хімічної промисловості. Відомий пристрій для дозування рідин [ПУ № 78338, МПК G01F 19/00, опубл. 15.03.2007 р., бюл. № 3, 2007 p.], який містить горизонтально розташований циліндричний корпус з впускним і випускним отворами, концентрично змонтований у ньому мірний барабан, встановлений з можливістю обертання у момент відмірювання рідини. Впускний отвір корпусу з'єднано з патрубком, який виконано сполучним з горловиною споживчої тари. У мірному барабані виконано щонайменше два отвори, які почергово суміщаються з впускним і випускним отворами корпусу при обертанні барабана за допомогою зовнішнього механізму, встановленого на одній з торцевих поверхонь корпусу з можливістю взаємодії механізму з мірним барабаном. В іншій торцевій поверхні корпусу виконано отвір, в якому розміщено проградуйований поршень, встановлений співвісно з мірним барабаном з можливістю осьового переміщення. Недоліком даного пристрою є громіздкість, розташування пристрою ззовні споживчої тари та складність конструкції, яка передбачає обертання мірного циліндра зовнішнім механізмом з рухом важеля на 90 градусів, що значно ускладнює використання пристрою однією рукою. В основу винаходу поставлено задачу розробки вдосконаленої конструкції дозатора для рідин шляхом спрощення конструкції мірного циліндра, монтування циліндричного корпусу в горловині кришки споживчої тари з можливістю руху корпусу всередині даної горловини, одночасно змінювати об'єм його внутрішньої порожнини, забезпечити можливість співвісного з циліндричним корпусом руху мірного циліндра і повертання його у початкове положення без використання у механізмі громіздкої пружини лише однією рукою з метою дозування необхідного об'єму рідин зі споживчої тари, а рух циліндричного корпусу повинен не тільки істотно зменшити громіздкість корпусу, а і забезпечити дозування усієї рідини, що міститься у споживчій тарі шляхом пересування циліндричного корпусу із споживчої тари назовні при виливанні з споживчої тари рідини нижче внутрішнього отвору у циліндричному корпусі. Також поставлено задачу зробити пристрій для дозування рідин одним цілим з кришкою споживчої тари. Поставлена задача вирішується тим, що пристрій для дозування рідин містить співвісно розташований з кришкою горловини споживчої тари циліндричний корпус з впускним і випускним отворами, концентрично змонтований у ньому мірний циліндр, встановлений з можливістю осьового переміщення у момент відмірювання рідини. При цьому циліндричний корпус змонтований всередині кришки споживчої тари, частково знаходиться всередині споживчої тари з можливістю осьового переміщення з горловини кришки споживчої тари та назад, у мірному циліндрі виконано отвори, які почергово суміщаються з впускним і випускним отворами циліндричного корпусу при переміщенні мірного циліндра за допомогою зовнішнього механізму, встановленого на боковій поверхні мірного циліндра з можливістю взаємодії механізму з мірним циліндром, при цьому в торцевій поверхні мірного циліндра, що виходить назовні з циліндричного корпусу, виконано отвір, в якому розміщено проградуйований поршень, встановлений співвісно мірному циліндру з можливістю осьового переміщення. При осьовому переміщенні мірного циліндра за допомогою важеля, закріпленого на боковій поверхні мірного циліндра у межах отвору у циліндричному корпусі, відбувається відкривання або закривання впускного та випускного отворів циліндричного корпусу, що дозволяє спочатку заповнити рідиною мірний циліндр, а потім перекрити рідині доступ до нього і вилити відміряну рідину назовні. Переміщення проградуйованого поршня всередину об'єму мірного циліндра дозволяє змінювати його об'єм в певних межах і відмірювати задану кількість рідини. Торцева частина мірного циліндра всередині споживчої тари виконана без отворів, інша торцева частина ззовні споживчої тари має отвір для градуйованого поршня. Виконаний заявником аналіз рівня техніки, який включає пошук по патентних та науковотехнічних джерелах інформації, виявлення джерел, які містять відомості про аналоги заявленого винаходу, дозволив встановити, що заявник не виявив аналог, який характеризується ознаками, ідентичними істотним ознакам заявленого технічного рішення. Визначення аналога як найбільш близького до істотних ознак дозволило виявити сукупність істотних ознак відносно до передбаченого технічного результату відомих ознак в заявленому рішенні, яке виявлено у формулі винаходу. Технічне рішення не є очевидним та не випливає з 1 UA 113714 C2 5 10 15 20 25 30 35 40 45 50 55 60 існуючого рівня техніки, отже воно відповідає критерію патентоспроможності "новизна" та "винахідницький рівень". Суть технічного рішення пояснюється кресленнями: на фіг. 1 - схематично зображений вигляд пристрою для дозування рідин у розрізі, у початковому положенні; на фіг. 2 - зображено пристрій для дозування рідин, вигляд збоку; на фіг. 3 - схематично зображено робоче положення мірного циліндра при виливанні відміряної рідини з тари; на фіг. 4 - вигляд пристрою для дозування рідин зверху. На кресленнях позначено: 1 - споживча тара; 2 - кришка; 3 - циліндричний корпус; 4 - мірний циліндр; 5 - важіль; 6 - отвір; 7 - ручки; 8 - отвори; 9 - отвори; 10 - проградуйований поршень. Пристрій встановлюється на споживчій тарі 1 за допомогою кришки 2, у горловині якої розміщений з можливістю осьового переміщення циліндричний корпус 3, а всередині нього мірний циліндр 4. Корпус 3 має з обох кінців отвори, конструкція яких дозволяє рідині почергово надходити до мірного циліндра і виходити з нього назовні. Корпус 3 сполучений за допомогою кришки 2 з горловиною споживчої тари 1, а всередині нього розміщений мірний циліндр 4, який в нижній частині, що сполучається з внутрішньою частиною споживчої тари, має отвори 8, через які рідина набирається з тари. У верхній частині мірного циліндра 4 розміщені отвори 9, які в робочому положенні сполучаються з зовнішнім середовищем, і через які відміряна рідина виливається з пристрою. В отворі мірного циліндра 4, розміщеному в торцевій частині мірного циліндра, що виходить назовні, розміщено проградуйований поршень 10, який має можливість осьового переміщення всередину мірного циліндра і назовні, змінюючи його об'єм. Мірний циліндр 4 рухається шляхом осьового переміщення у циліндричному корпусі за допомогою важеля 5, поздовжній рух якого обмежується кінцями отвору 6 у циліндричному корпусі 3 пристрою. При цьому, коли важіль 5 разом з мірним циліндром 4 пересувається у середнє положення у отворі 6 (наполовину), обидва отвори циліндричного корпусу перекриваються торцевими частинами мірного циліндра, що запобігає виливанню зі споживчої тари не відміряної рідини. Коли важіль 5 повністю пересувається до кінця отвору 6 і переходить в робоче положення, відміряна рідина виливається у підготовлену тару. На циліндричному корпусі 3 розміщені зверху ручки 7, за допомогою яких циліндричний корпус 3 пристрою пересувається у горловині кришки 2 зі споживчої тари та назад, коли це необхідно. Заявлений винахід реалізують таким чином. Встановлюють пристрій на горловину споживчої тари 1 за допомогою кришки 2, яка може бути виконана еластичною або мати різьбу, відповідну різьбі горловини тари 1. Проградуйований поршень 10 перемішують в положення, яке відповідає необхідному об'єму відмірюваної рідини. В початковому положенні пристрою мірний циліндр 4 знаходиться в положенні, коли важіль 5 і циліндр 4 опущені вниз, а отвори 8 відкриті для доступу в них рідини зі споживчої тари 1. Нахиляють споживчу тару 1 з рідиною і заповнюють мірний циліндр 4. Переміщують важіль 5 до упору. При цьому мірний циліндр 4 пересувається, отвори 8 перекриваються для доступу рідини, а потім відкриваються отвори 9, через які відміряна рідина виливається назовні. Повертають важіль 5 у початкове положення, і мірний циліндр 4 заповнюється новою порцією рідини. Коли більша частина рідини з тари 1 виміряна та вилита, а рідина у перехиленій тарі 1 опускається нижче отворів 8, через які вона набирається з тари 1, циліндричний корпус 3 за допомогою ручок 7 пересувають назовні зі споживчої тари 1 так, щоб було можливо відміряти всю рідину, що знаходиться у споживчій тарі 1. Таким чином, пристрій дозволяє відмірювати об'єми рідини, задані в певних межах, дозволених конструктивним виконанням пристрою. Пристрій компактний, сполучається кришкою з уніфікованими горловинами споживчої тари, при цьому кришки для різних горловин споживчої тари можуть змінюватися. Важіль для пересування мірного циліндра проходить меншу відстань, відпала необхідність використовувати пружину для повернення пристрою у початкове положення, пристрій можна використовувати однією рукою, пересуваючи важіль одним пальцем 2 UA 113714 C2 5 10 15 20 в обидва боки. Немає упорів для важеля і немає кришки з однієї сторони циліндричного корпусу, їхню функцію виконує поздовжній отвір у циліндричному корпусі, у якому рухається важіль. На важіль здійснюється менше навантаження, бо він забезпечує осьове, а не концентричне переміщення циліндричного корпусу та мірного циліндра. Пристрій має зручну округлу форму і простий у виготовленні. Може бути виготовлений з пластичних матеріалів. Є зручним в експлуатації, а також, має просту конструкцію та невисоку вартість. В матеріалах заявки технічне рішення описане повністю, отже відповідає критерію патентоспроможності винаходу "промислова придатність". ФОРМУЛА ВИНАХОДУ Пристрій для дозування рідин, який містить циліндричний корпус, концентрично змонтований в ньому мірний циліндр, встановлений з можливістю осьового переміщення під час відмірювання рідини, впускний та випускний отвори, який відрізняється тим, що циліндричний корпус при встановленні всередині кришки горловини споживчої тари співвісно їй частково знаходиться всередині споживчої тари з можливістю осьового переміщення назовні з кришки горловини споживчої тари і назад, у мірному циліндрі виконано щонайменше два отвори, які є впускним та випускним отворами і які почергово перекриваються та відкриваються при переміщенні мірного циліндра, яке відбувається за допомогою елемента, що закріплений на боковій поверхні мірного циліндра і проходить назовні, при цьому в торцевій поверхні мірного циліндра, що виходить назовні із циліндричного корпусу, виконано отвір, в якому розміщено проградуйований поршень, встановлений співвісно мірному циліндру з можливістю осьового переміщення. 3 UA 113714 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
