Спосіб виготовлення композиційного матеріалу для товстоплівкового резистора

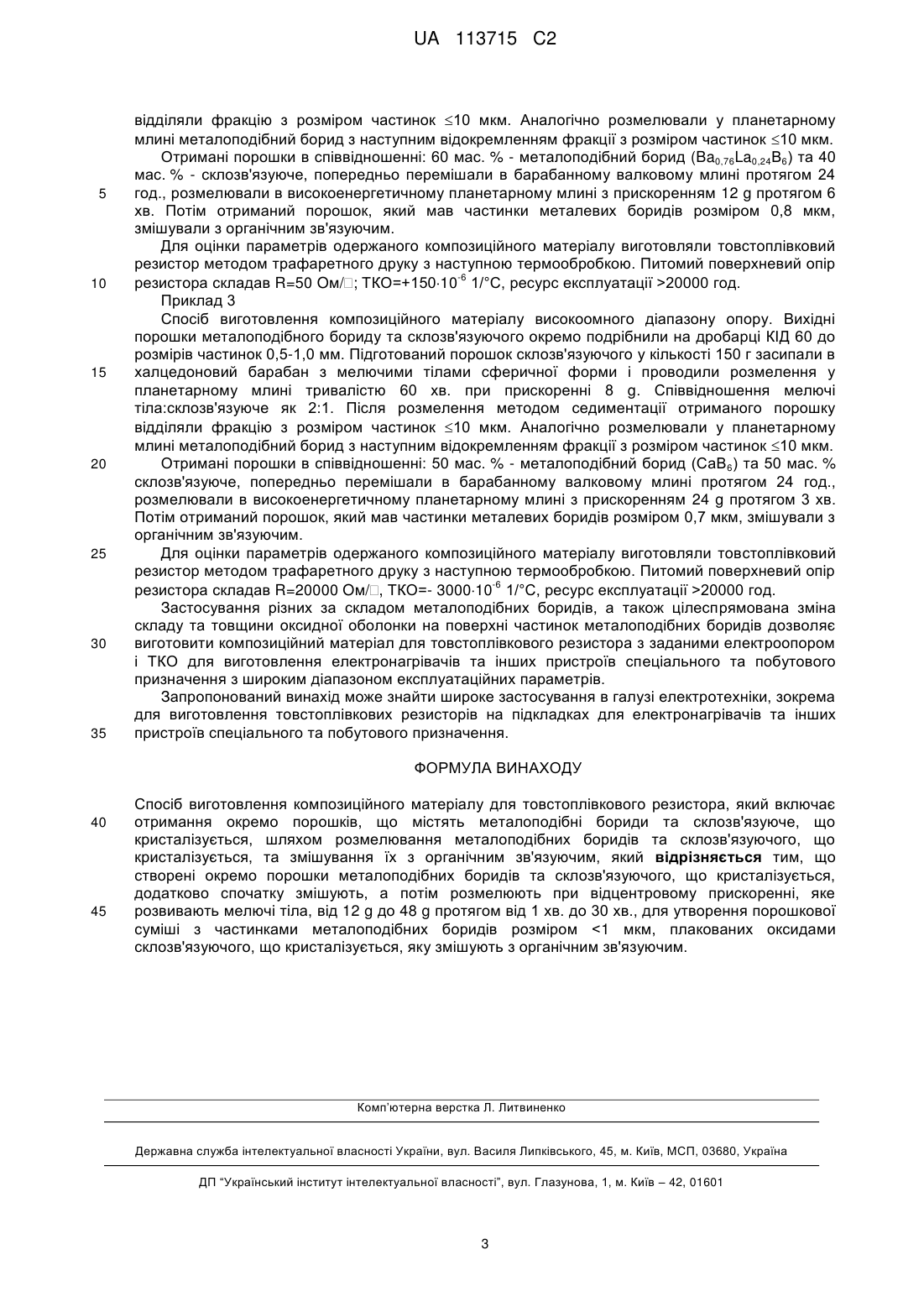

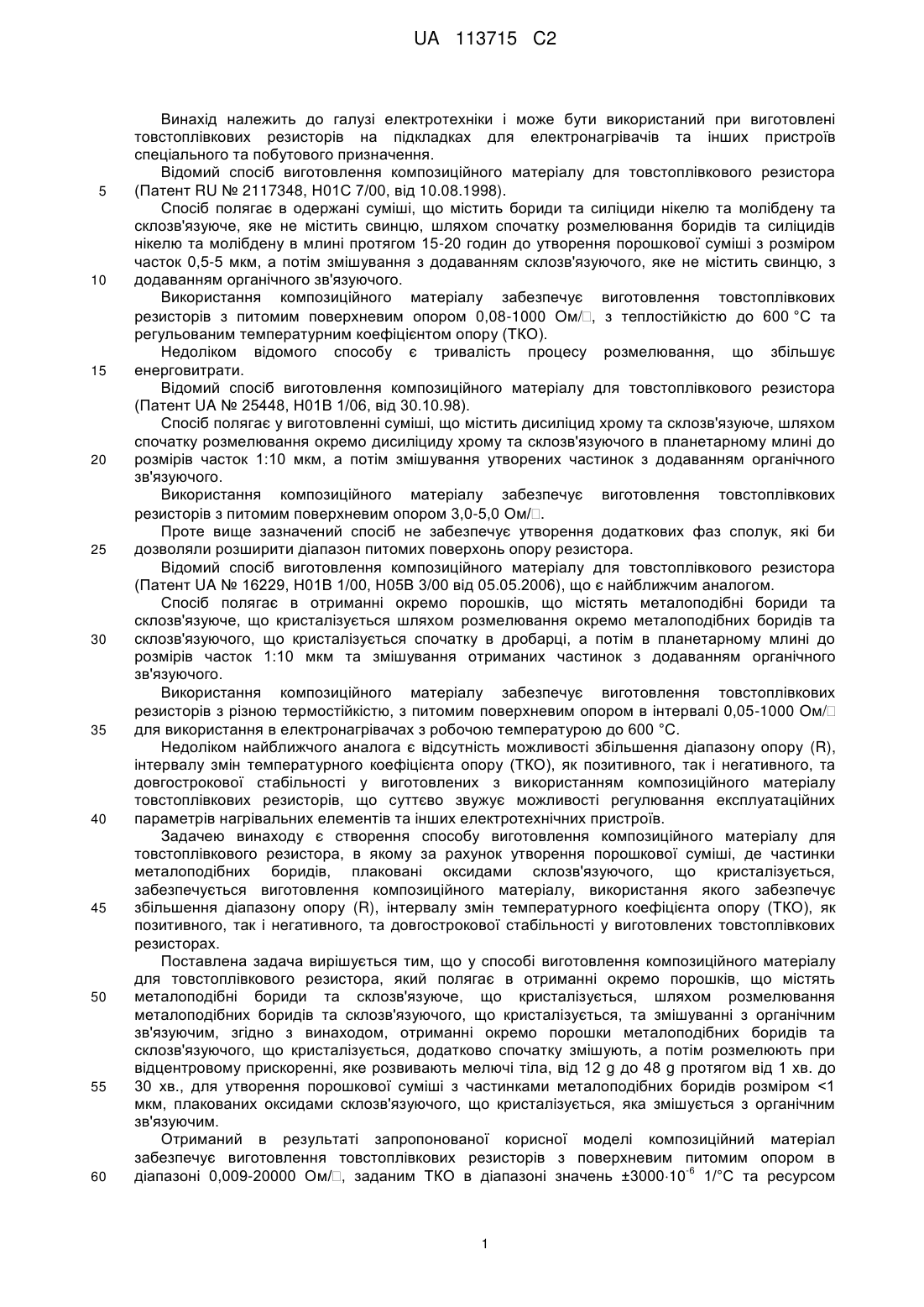

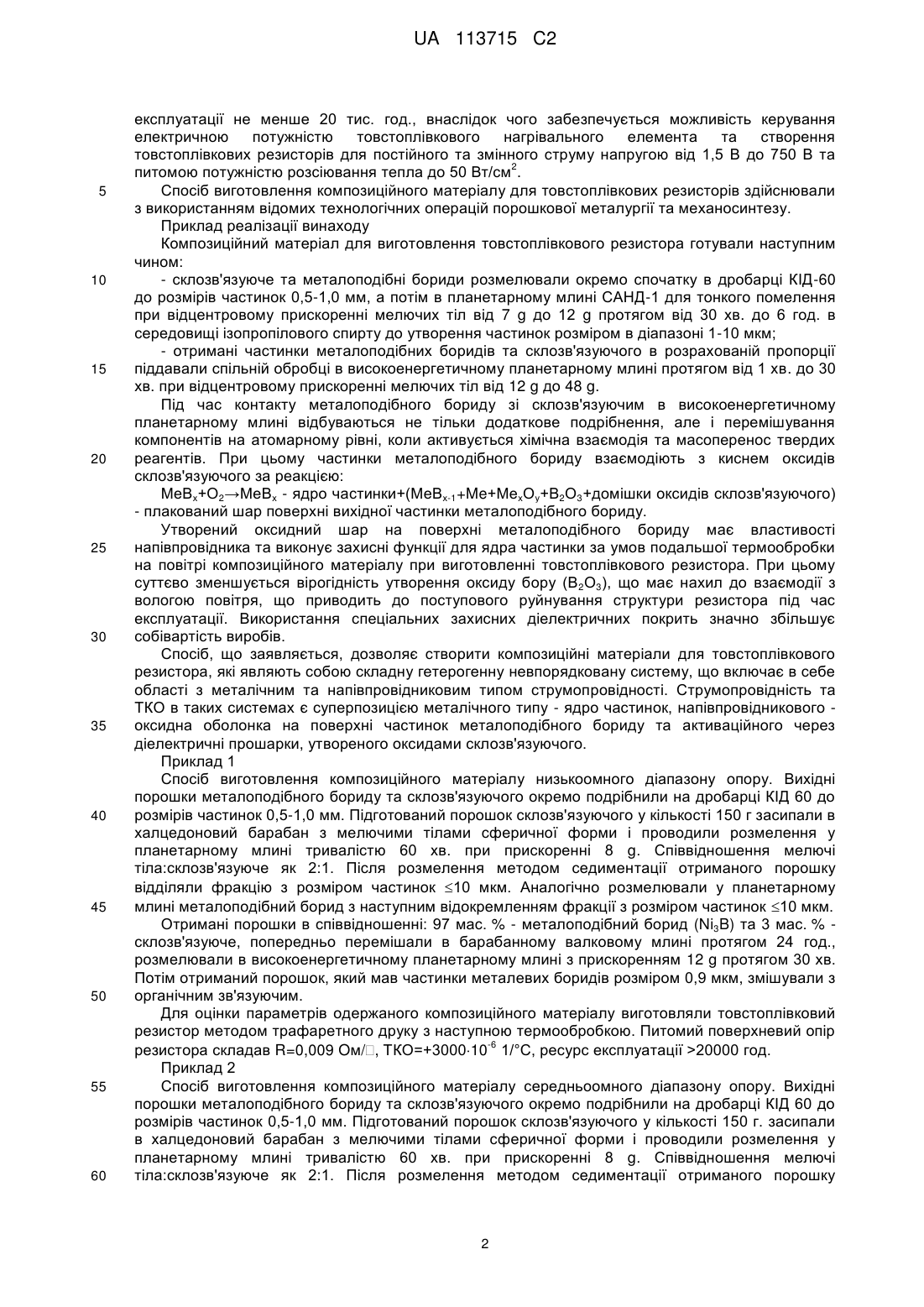

Реферат: Винахід належить до галузі електротехніки і може бути використаний при виготовлені товстоплівкових резисторів на підкладках для електронагрівачів та інших пристроїв спеціального та побутового призначення. Спосіб виготовлення композиційного матеріалу для товстоплівкового резистора полягає в отриманні окремо порошків, що містять металоподібні бориди та склозв'язуюче, що кристалізується, шляхом розмелювання металоподібних боридів та склозв'язуючого, що кристалізується, та змішуванні з органічним зв'язуючим. Отримані окремо порошки металоподібних боридів та склозв'язуючого, що кристалізується, додатково спочатку змішують, а потім розмелюють. Відцентрове прискорення, яке при цьому розвивають мелючі тіла, складає від 12 g до 48 g протягом від 1 хв. до 30 хв. При цьому утворюється порошкова суміші з частинками металоподібних боридів розміром 20000 год. Приклад 3 Спосіб виготовлення композиційного матеріалу високоомного діапазону опору. Вихідні порошки металоподібного бориду та склозв'язуючого окремо подрібнили на дробарці КІД 60 до розмірів частинок 0,5-1,0 мм. Підготований порошок склозв'язуючого у кількості 150 г засипали в халцедоновий барабан з мелючими тілами сферичної форми і проводили розмелення у планетарному млині тривалістю 60 хв. при прискоренні 8 g. Співвідношення мелючі тіла:склозв'язуюче як 2:1. Після розмелення методом седиментації отриманого порошку відділяли фракцію з розміром частинок 10 мкм. Аналогічно розмелювали у планетарному млині металоподібний борид з наступним відокремленням фракції з розміром частинок 10 мкм. Отримані порошки в співвідношенні: 50 мас. % - металоподібний борид (СаВ6) та 50 мас. % склозв'язуюче, попередньо перемішали в барабанному валковому млині протягом 24 год., розмелювали в високоенергетичному планетарному млині з прискоренням 24 g протягом 3 хв. Потім отриманий порошок, який мав частинки металевих боридів розміром 0,7 мкм, змішували з органічним зв'язуючим. Для оцінки параметрів одержаного композиційного матеріалу виготовляли товстоплівковий резистор методом трафаретного друку з наступною термообробкою. Питомий поверхневий опір -6 резистора складав R=20000 Oм/, ТКО=- 300010 1/°С, ресурс експлуатації >20000 год. Застосування різних за складом металоподібних боридів, а також цілеспрямована зміна складу та товщини оксидної оболонки на поверхні частинок металоподібних боридів дозволяє виготовити композиційний матеріал для товстоплівкового резистора з заданими електроопором і ТКО для виготовлення електронагрівачів та інших пристроїв спеціального та побутового призначення з широким діапазоном експлуатаційних параметрів. Запропонований винахід може знайти широке застосування в галузі електротехніки, зокрема для виготовлення товстоплівкових резисторів на підкладках для електронагрівачів та інших пристроїв спеціального та побутового призначення. ФОРМУЛА ВИНАХОДУ 40 45 Спосіб виготовлення композиційного матеріалу для товстоплівкового резистора, який включає отримання окремо порошків, що містять металоподібні бориди та склозв'язуюче, що кристалізується, шляхом розмелювання металоподібних боридів та склозв'язуючого, що кристалізується, та змішування їх з органічним зв'язуючим, який відрізняється тим, що створені окремо порошки металоподібних боридів та склозв'язуючого, що кристалізується, додатково спочатку змішують, а потім розмелюють при відцентровому прискоренні, яке розвивають мелючі тіла, від 12 g до 48 g протягом від 1 хв. до 30 хв., для утворення порошкової суміші з частинками металоподібних боридів розміром
