Пристрій індивідуальний для знезараження води “родник”

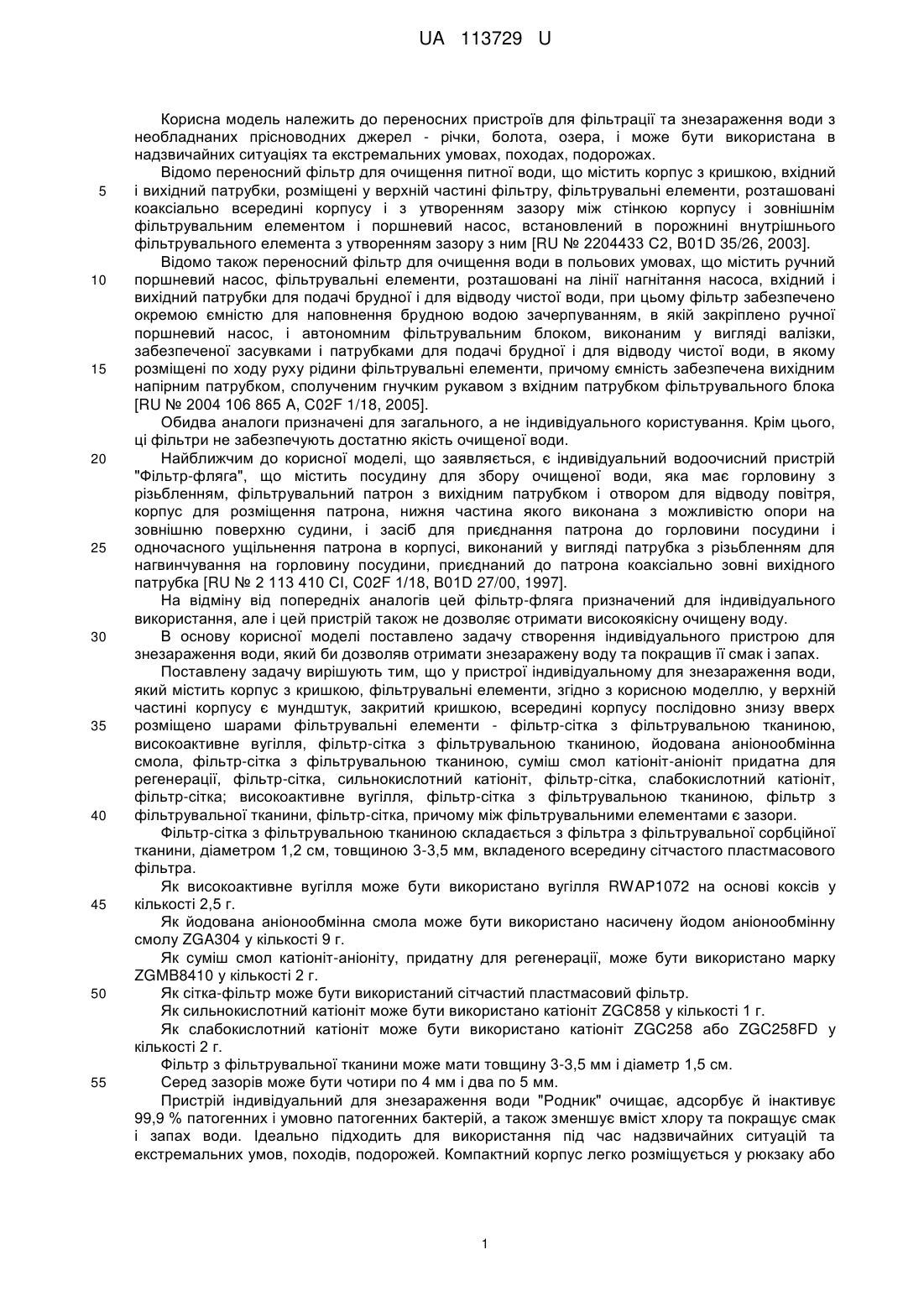

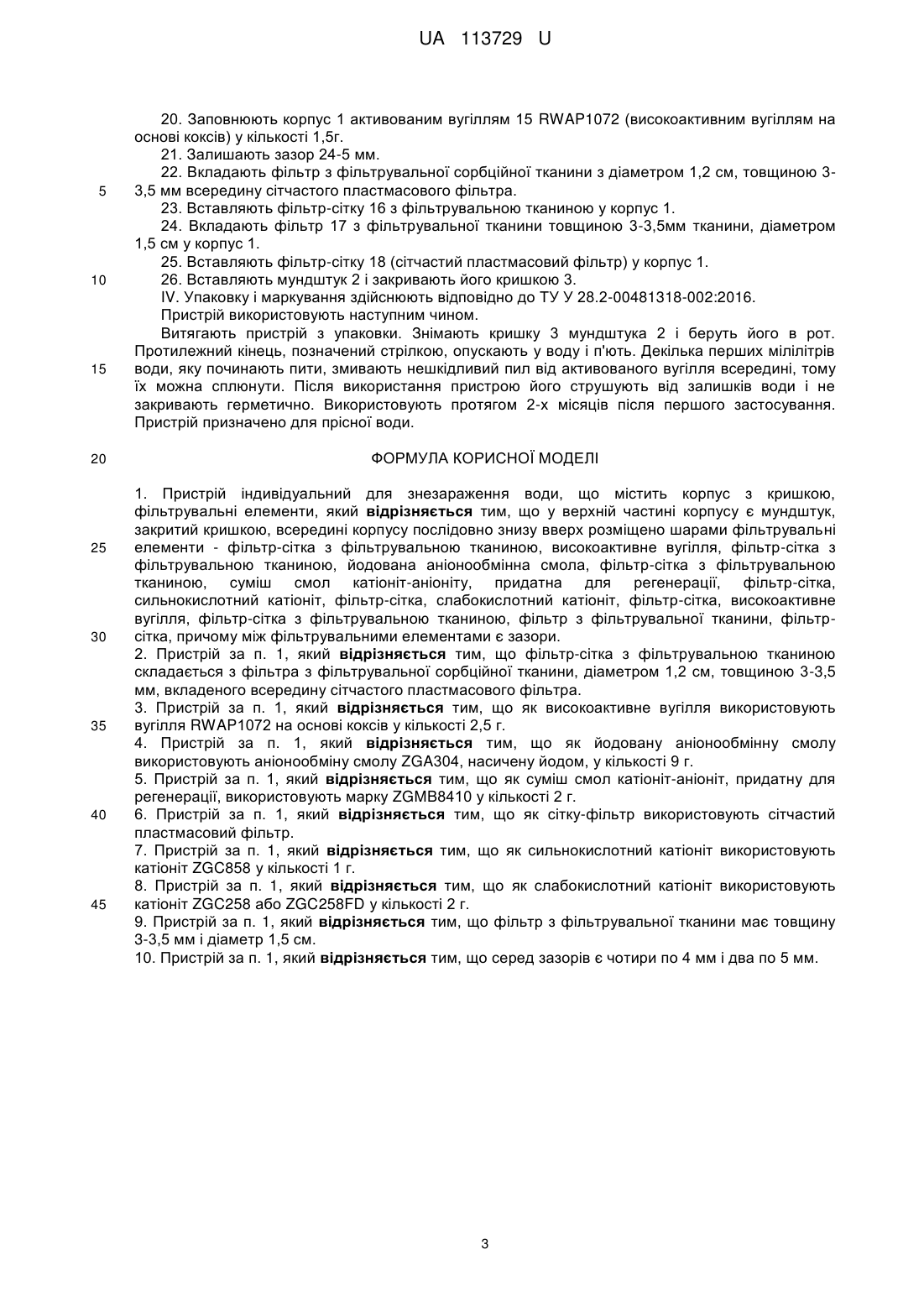

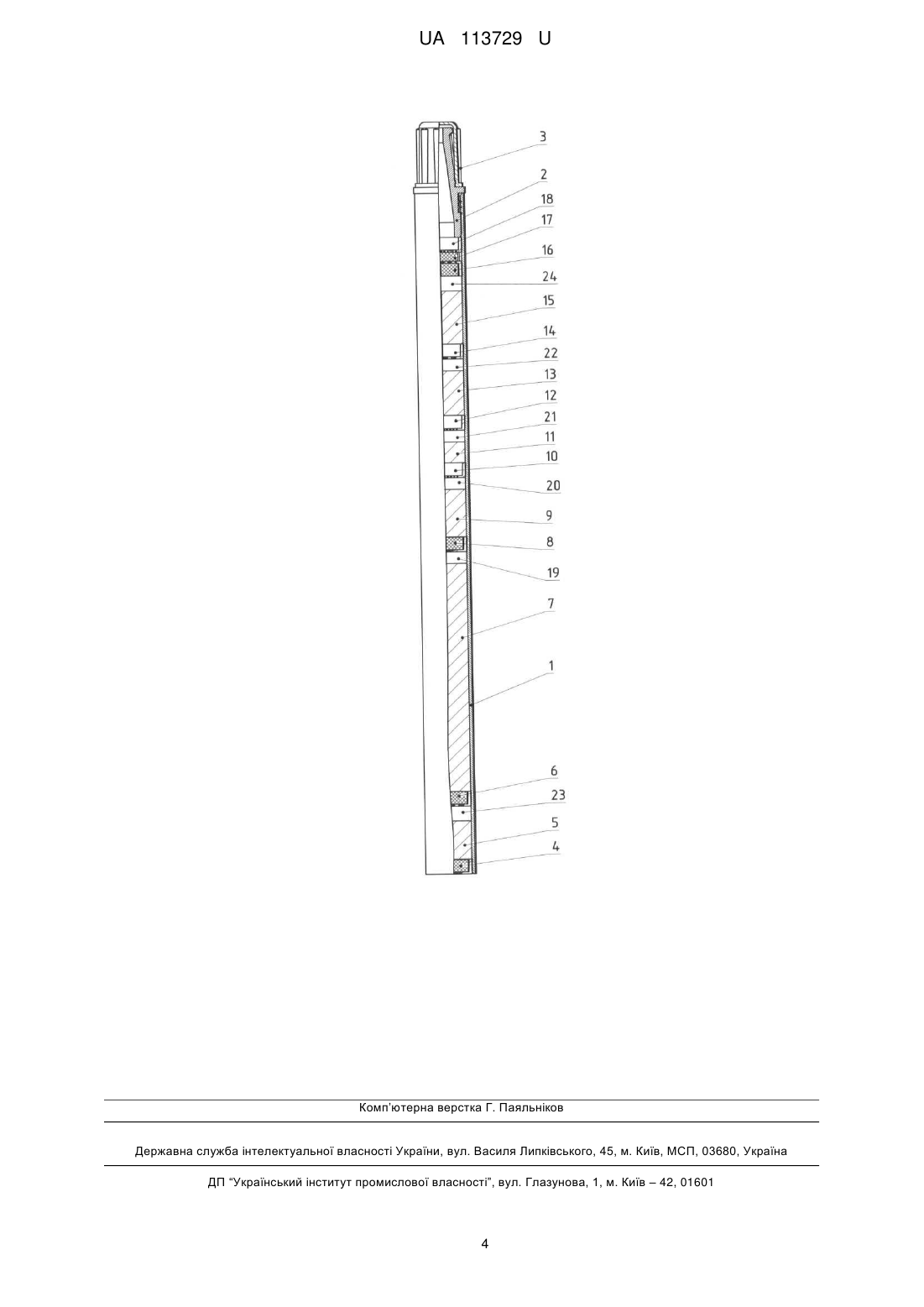

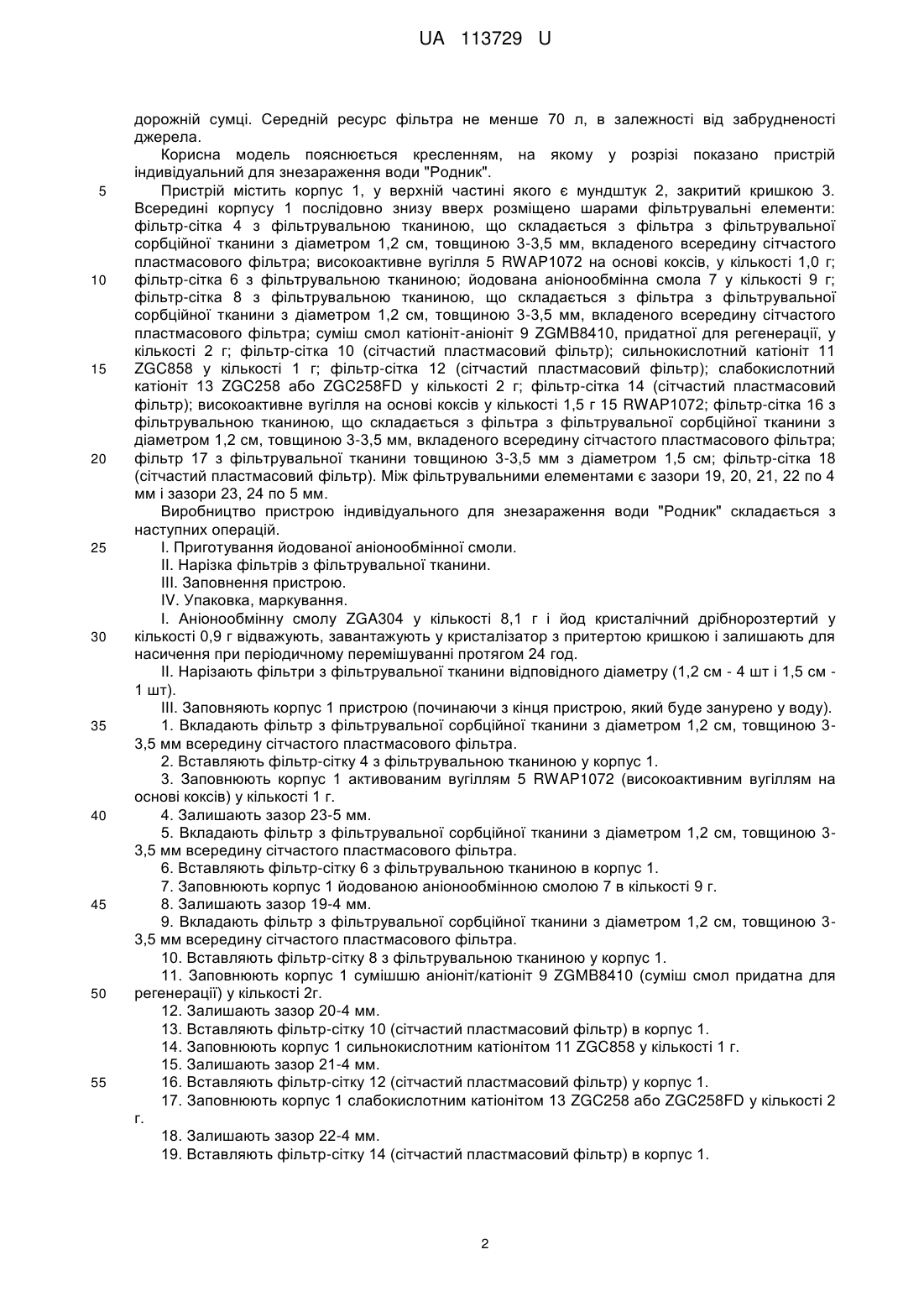

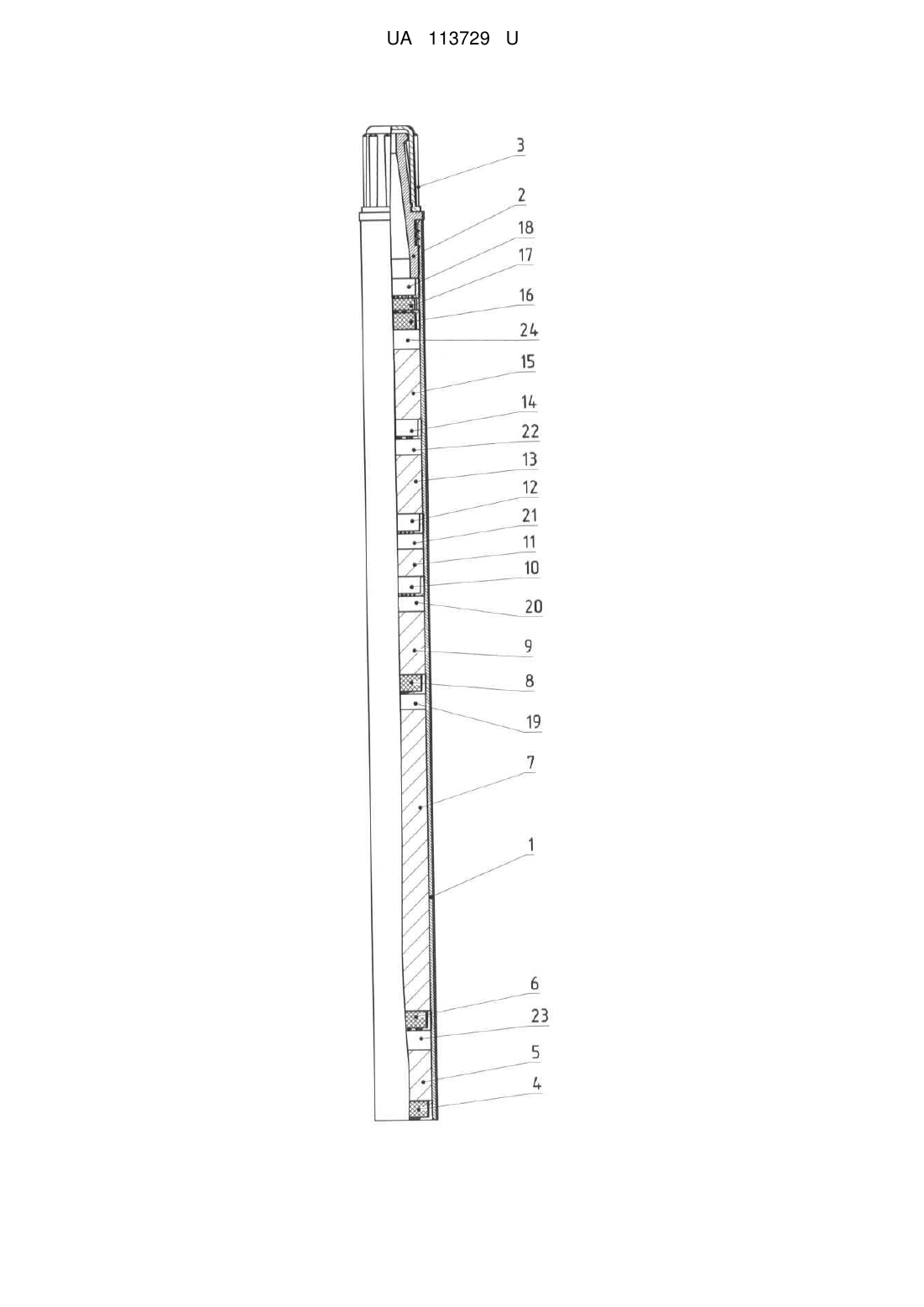

Реферат: Пристрій індивідуальний для знезараження води містить корпус з кришкою та фільтрувальні елементи. У верхній частині корпусу є мундштук, закритий кришкою, всередині корпусу послідовно знизу вверх розміщено шарами фільтрувальні елементи - фільтр-сітка з фільтрувальною тканиною, високоактивне вугілля, фільтр-сітка з фільтрувальною тканиною, йодована аніонообмінна смола, фільтр-сітка з фільтрувальною тканиною, суміш смол катіонітаніоніту, придатна для регенерації, фільтр-сітка, сильнокислотний катіоніт, фільтр-сітка, слабокислотний катіоніт, фільтр-сітка, високоактивне вугілля, фільтр-сітка з фільтрувальною тканиною, фільтр з фільтрувальної тканини, фільтр-сітка, причому між фільтрувальними елементами є зазори. UA 113729 U (54) ПРИСТРІЙ ІНДИВІДУАЛЬНИЙ ДЛЯ ЗНЕЗАРАЖЕННЯ ВОДИ "РОДНИК" UA 113729 U UA 113729 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до переносних пристроїв для фільтрації та знезараження води з необладнаних прісноводних джерел - річки, болота, озера, і може бути використана в надзвичайних ситуаціях та екстремальних умовах, походах, подорожах. Відомо переносний фільтр для очищення питної води, що містить корпус з кришкою, вхідний і вихідний патрубки, розміщені у верхній частині фільтру, фільтрувальні елементи, розташовані коаксіально всередині корпусу і з утворенням зазору між стінкою корпусу і зовнішнім фільтрувальним елементом і поршневий насос, встановлений в порожнині внутрішнього фільтрувального елемента з утворенням зазору з ним [RU № 2204433 С2, B01D 35/26, 2003]. Відомо також переносний фільтр для очищення води в польових умовах, що містить ручний поршневий насос, фільтрувальні елементи, розташовані на лінії нагнітання насоса, вхідний і вихідний патрубки для подачі брудної і для відводу чистої води, при цьому фільтр забезпечено окремою ємністю для наповнення брудною водою зачерпуванням, в якій закріплено ручної поршневий насос, і автономним фільтрувальним блоком, виконаним у вигляді валізки, забезпеченої засувками і патрубками для подачі брудної і для відводу чистої води, в якому розміщені по ходу руху рідини фільтрувальні елементи, причому ємність забезпечена вихідним напірним патрубком, сполученим гнучким рукавом з вхідним патрубком фільтрувального блока [RU № 2004 106 865 A, C02F 1/18, 2005]. Обидва аналоги призначені для загального, а не індивідуального користування. Крім цього, ці фільтри не забезпечують достатню якість очищеної води. Найближчим до корисної моделі, що заявляється, є індивідуальний водоочисний пристрій "Фільтр-фляга", що містить посудину для збору очищеної води, яка має горловину з різьбленням, фільтрувальний патрон з вихідним патрубком і отвором для відводу повітря, корпус для розміщення патрона, нижня частина якого виконана з можливістю опори на зовнішню поверхню судини, і засіб для приєднання патрона до горловини посудини і одночасного ущільнення патрона в корпусі, виконаний у вигляді патрубка з різьбленням для нагвинчування на горловину посудини, приєднаний до патрона коаксіально зовні вихідного патрубка [RU № 2 113 410 СІ, C02F 1/18, В01D 27/00, 1997]. На відміну від попередніх аналогів цей фільтр-фляга призначений для індивідуального використання, але і цей пристрій також не дозволяє отримати високоякісну очищену воду. В основу корисної моделі поставлено задачу створення індивідуального пристрою для знезараження води, який би дозволяв отримати знезаражену воду та покращив її смак і запах. Поставлену задачу вирішують тим, що у пристрої індивідуальному для знезараження води, який містить корпус з кришкою, фільтрувальні елементи, згідно з корисною моделлю, у верхній частині корпусу є мундштук, закритий кришкою, всередині корпусу послідовно знизу вверх розміщено шарами фільтрувальні елементи - фільтр-сітка з фільтрувальною тканиною, високоактивне вугілля, фільтр-сітка з фільтрувальною тканиною, йодована аніонообмінна смола, фільтр-сітка з фільтрувальною тканиною, суміш смол катіоніт-аніоніт придатна для регенерації, фільтр-сітка, сильнокислотний катіоніт, фільтр-сітка, слабокислотний катіоніт, фільтр-сітка; високоактивне вугілля, фільтр-сітка з фільтрувальною тканиною, фільтр з фільтрувальної тканини, фільтр-сітка, причому між фільтрувальними елементами є зазори. Фільтр-сітка з фільтрувальною тканиною складається з фільтра з фільтрувальної сорбційної тканини, діаметром 1,2 см, товщиною 3-3,5 мм, вкладеного всередину сітчастого пластмасового фільтра. Як високоактивне вугілля може бути використано вугілля RWAP1072 на основі коксів у кількості 2,5 г. Як йодована аніонообмінна смола може бути використано насичену йодом аніонообмінну смолу ZGA304 у кількості 9 г. Як суміш смол катіоніт-аніоніту, придатну для регенерації, може бути використано марку ZGMB8410 у кількості 2 г. Як сітка-фільтр може бути використаний сітчастий пластмасовий фільтр. Як сильнокислотний катіоніт може бути використано катіоніт ZGC858 у кількості 1 г. Як слабокислотний катіоніт може бути використано катіоніт ZGC258 або ZGC258FD у кількості 2 г. Фільтр з фільтрувальної тканини може мати товщину 3-3,5 мм і діаметр 1,5 см. Серед зазорів може бути чотири по 4 мм і два по 5 мм. Пристрій індивідуальний для знезараження води "Родник" очищає, адсорбує й інактивує 99,9 % патогенних і умовно патогенних бактерій, а також зменшує вміст хлору та покращує смак і запах води. Ідеально підходить для використання під час надзвичайних ситуацій та екстремальних умов, походів, подорожей. Компактний корпус легко розміщується у рюкзаку або 1 UA 113729 U 5 10 15 20 25 30 35 40 45 50 55 дорожній сумці. Середній ресурс фільтра не менше 70 л, в залежності від забрудненості джерела. Корисна модель пояснюється кресленням, на якому у розрізі показано пристрій індивідуальний для знезараження води "Родник". Пристрій містить корпус 1, у верхній частині якого є мундштук 2, закритий кришкою 3. Всередині корпусу 1 послідовно знизу вверх розміщено шарами фільтрувальні елементи: фільтр-сітка 4 з фільтрувальною тканиною, що складається з фільтра з фільтрувальної сорбційної тканини з діаметром 1,2 см, товщиною 3-3,5 мм, вкладеного всередину сітчастого пластмасового фільтра; високоактивне вугілля 5 RWAP1072 на основі коксів, у кількості 1,0 г; фільтр-сітка 6 з фільтрувальною тканиною; йодована аніонообмінна смола 7 у кількості 9 г; фільтр-сітка 8 з фільтрувальною тканиною, що складається з фільтра з фільтрувальної сорбційної тканини з діаметром 1,2 см, товщиною 3-3,5 мм, вкладеного всередину сітчастого пластмасового фільтра; суміш смол катіоніт-аніоніт 9 ZGMB8410, придатної для регенерації, у кількості 2 г; фільтр-сітка 10 (сітчастий пластмасовий фільтр); сильнокислотний катіоніт 11 ZGC858 у кількості 1 г; фільтр-сітка 12 (сітчастий пластмасовий фільтр); слабокислотний катіоніт 13 ZGC258 або ZGC258FD у кількості 2 г; фільтр-сітка 14 (сітчастий пластмасовий фільтр); високоактивне вугілля на основі коксів у кількості 1,5 г 15 RWAP1072; фільтр-сітка 16 з фільтрувальною тканиною, що складається з фільтра з фільтрувальної сорбційної тканини з діаметром 1,2 см, товщиною 3-3,5 мм, вкладеного всередину сітчастого пластмасового фільтра; фільтр 17 з фільтрувальної тканини товщиною 3-3,5 мм з діаметром 1,5 см; фільтр-сітка 18 (сітчастий пластмасовий фільтр). Між фільтрувальними елементами є зазори 19, 20, 21, 22 по 4 мм і зазори 23, 24 по 5 мм. Виробництво пристрою індивідуального для знезараження води "Родник" складається з наступних операцій. I. Приготування йодованої аніонообмінної смоли. II. Нарізка фільтрів з фільтрувальної тканини. III. Заповнення пристрою. IV. Упаковка, маркування. I. Аніонообмінну смолу ZGA304 у кількості 8,1 г і йод кристалічний дрібнорозтертий у кількості 0,9 г відважують, завантажують у кристалізатор з притертою кришкою і залишають для насичення при періодичному перемішуванні протягом 24 год. II. Нарізають фільтри з фільтрувальної тканини відповідного діаметру (1,2 см - 4 шт і 1,5 см 1 шт). IIІ. Заповняють корпус 1 пристрою (починаючи з кінця пристрою, який буде занурено у воду). 1. Вкладають фільтр з фільтрувальної сорбційної тканини з діаметром 1,2 см, товщиною 33,5 мм всередину сітчастого пластмасового фільтра. 2. Вставляють фільтр-сітку 4 з фільтрувальною тканиною у корпус 1. 3. Заповнюють корпус 1 активованим вугіллям 5 RWAP1072 (високоактивним вугіллям на основі коксів) у кількості 1 г. 4. Залишають зазор 23-5 мм. 5. Вкладають фільтр з фільтрувальної сорбційної тканини з діаметром 1,2 см, товщиною 33,5 мм всередину сітчастого пластмасового фільтра. 6. Вставляють фільтр-сітку 6 з фільтрувальною тканиною в корпус 1. 7. Заповнюють корпус 1 йодованою аніонообмінною смолою 7 в кількості 9 г. 8. Залишають зазор 19-4 мм. 9. Вкладають фільтр з фільтрувальної сорбційної тканини з діаметром 1,2 см, товщиною 33,5 мм всередину сітчастого пластмасового фільтра. 10. Вставляють фільтр-сітку 8 з фільтрувальною тканиною у корпус 1. 11. Заповнюють корпус 1 сумішшю аніоніт/катіоніт 9 ZGMB8410 (суміш смол придатна для регенерації) у кількості 2г. 12. Залишають зазор 20-4 мм. 13. Вставляють фільтр-сітку 10 (сітчастий пластмасовий фільтр) в корпус 1. 14. Заповнюють корпус 1 сильнокислотним катіонітом 11 ZGC858 у кількості 1 г. 15. Залишають зазор 21-4 мм. 16. Вставляють фільтр-сітку 12 (сітчастий пластмасовий фільтр) у корпус 1. 17. Заповнюють корпус 1 слабокислотним катіонітом 13 ZGC258 або ZGC258FD у кількості 2 г. 18. Залишають зазор 22-4 мм. 19. Вставляють фільтр-сітку 14 (сітчастий пластмасовий фільтр) в корпус 1. 2 UA 113729 U 5 10 15 20 25 30 35 40 45 20. Заповнюють корпус 1 активованим вугіллям 15 RWAP1072 (високоактивним вугіллям на основі коксів) у кількості 1,5г. 21. Залишають зазор 24-5 мм. 22. Вкладають фільтр з фільтрувальної сорбційної тканини з діаметром 1,2 см, товщиною 33,5 мм всередину сітчастого пластмасового фільтра. 23. Вставляють фільтр-сітку 16 з фільтрувальною тканиною у корпус 1. 24. Вкладають фільтр 17 з фільтрувальної тканини товщиною 3-3,5мм тканини, діаметром 1,5 см у корпус 1. 25. Вставляють фільтр-сітку 18 (сітчастий пластмасовий фільтр) у корпус 1. 26. Вставляють мундштук 2 і закривають його кришкою 3. IV. Упаковку і маркування здійснюють відповідно до ТУ У 28.2-00481318-002:2016. Пристрій використовують наступним чином. Витягають пристрій з упаковки. Знімають кришку 3 мундштука 2 і беруть його в рот. Протилежний кінець, позначений стрілкою, опускають у воду і п'ють. Декілька перших мілілітрів води, яку починають пити, змивають нешкідливий пил від активованого вугілля всередині, тому їх можна сплюнути. Після використання пристрою його струшують від залишків води і не закривають герметично. Використовують протягом 2-х місяців після першого застосування. Пристрій призначено для прісної води. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій індивідуальний для знезараження води, що містить корпус з кришкою, фільтрувальні елементи, який відрізняється тим, що у верхній частині корпусу є мундштук, закритий кришкою, всередині корпусу послідовно знизу вверх розміщено шарами фільтрувальні елементи - фільтр-сітка з фільтрувальною тканиною, високоактивне вугілля, фільтр-сітка з фільтрувальною тканиною, йодована аніонообмінна смола, фільтр-сітка з фільтрувальною тканиною, суміш смол катіоніт-аніоніту, придатна для регенерації, фільтр-сітка, сильнокислотний катіоніт, фільтр-сітка, слабокислотний катіоніт, фільтр-сітка, високоактивне вугілля, фільтр-сітка з фільтрувальною тканиною, фільтр з фільтрувальної тканини, фільтрсітка, причому між фільтрувальними елементами є зазори. 2. Пристрій за п. 1, який відрізняється тим, що фільтр-сітка з фільтрувальною тканиною складається з фільтра з фільтрувальної сорбційної тканини, діаметром 1,2 см, товщиною 3-3,5 мм, вкладеного всередину сітчастого пластмасового фільтра. 3. Пристрій за п. 1, який відрізняється тим, що як високоактивне вугілля використовують вугілля RWAP1072 на основі коксів у кількості 2,5 г. 4. Пристрій за п. 1, який відрізняється тим, що як йодовану аніонообмінну смолу використовують аніонообміну смолу ZGA304, насичену йодом, у кількості 9 г. 5. Пристрій за п. 1, який відрізняється тим, що як суміш смол катіоніт-аніоніт, придатну для регенерації, використовують марку ZGMB8410 у кількості 2 г. 6. Пристрій за п. 1, який відрізняється тим, що як сітку-фільтр використовують сітчастий пластмасовий фільтр. 7. Пристрій за п. 1, який відрізняється тим, що як сильнокислотний катіоніт використовують катіоніт ZGC858 у кількості 1 г. 8. Пристрій за п. 1, який відрізняється тим, що як слабокислотний катіоніт використовують катіоніт ZGC258 або ZGC258FD у кількості 2 г. 9. Пристрій за п. 1, який відрізняється тим, що фільтр з фільтрувальної тканини має товщину 3-3,5 мм і діаметр 1,5 см. 10. Пристрій за п. 1, який відрізняється тим, що серед зазорів є чотири по 4 мм і два по 5 мм. 3 UA 113729 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
