Вогнетривкий комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки

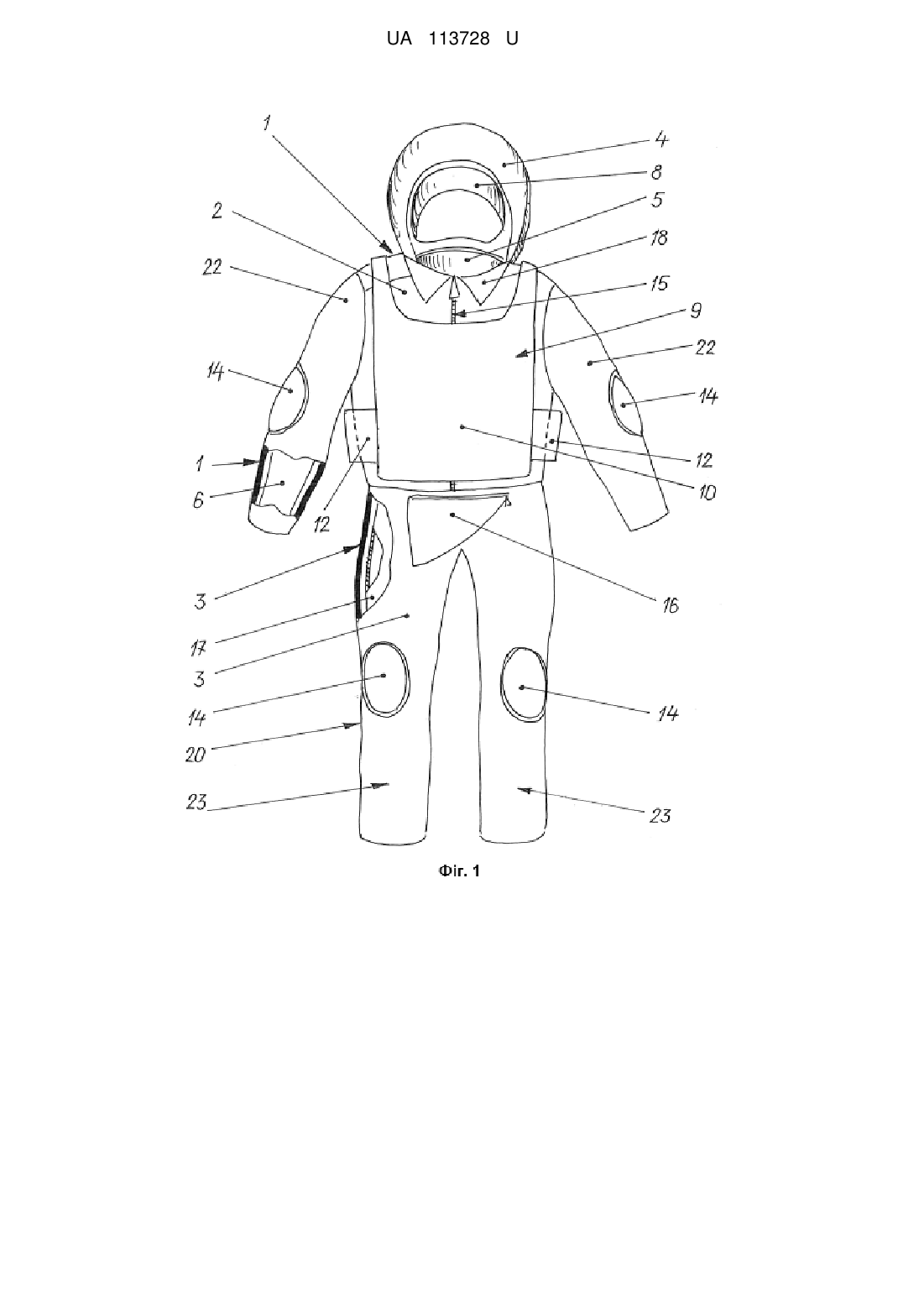

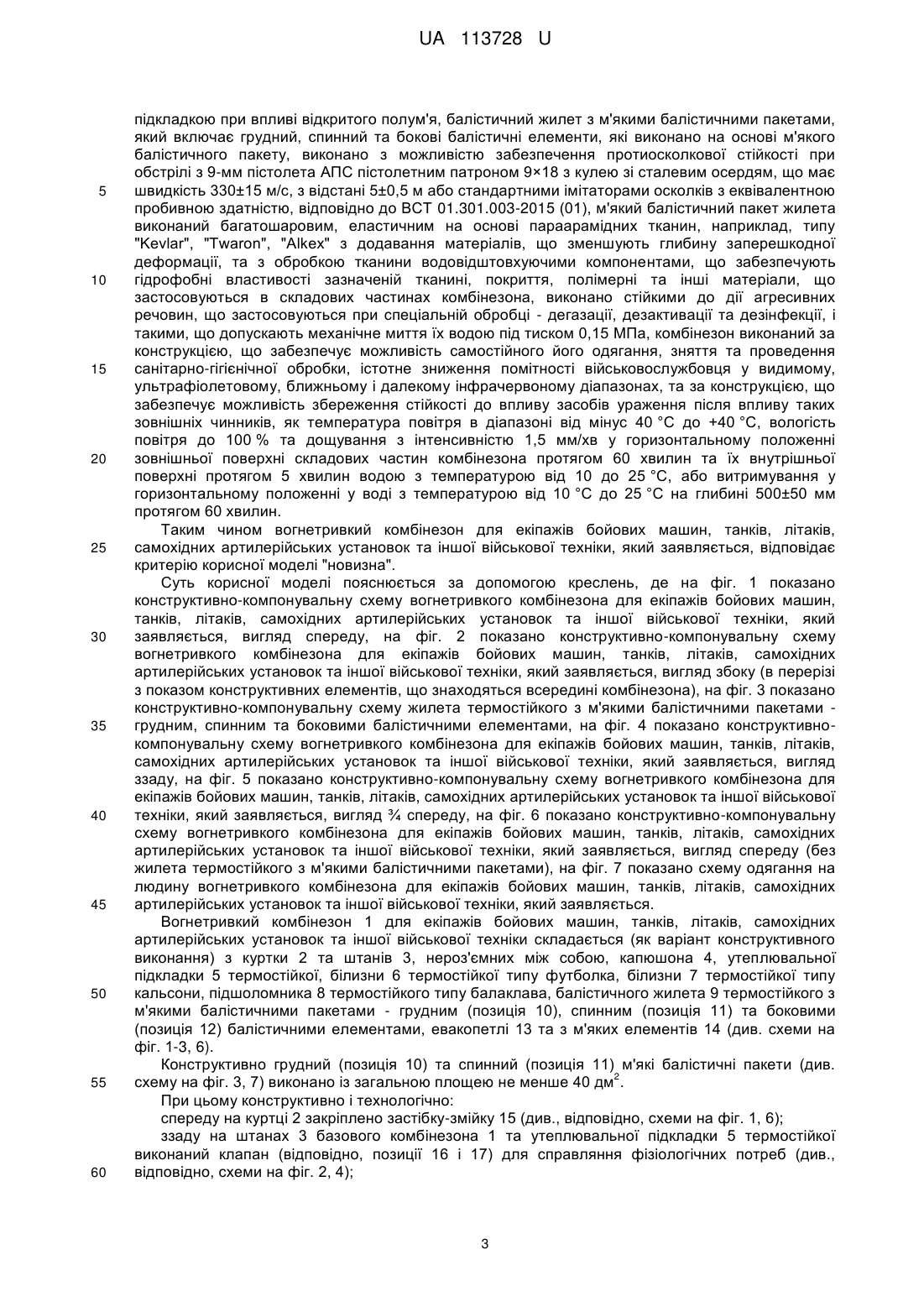

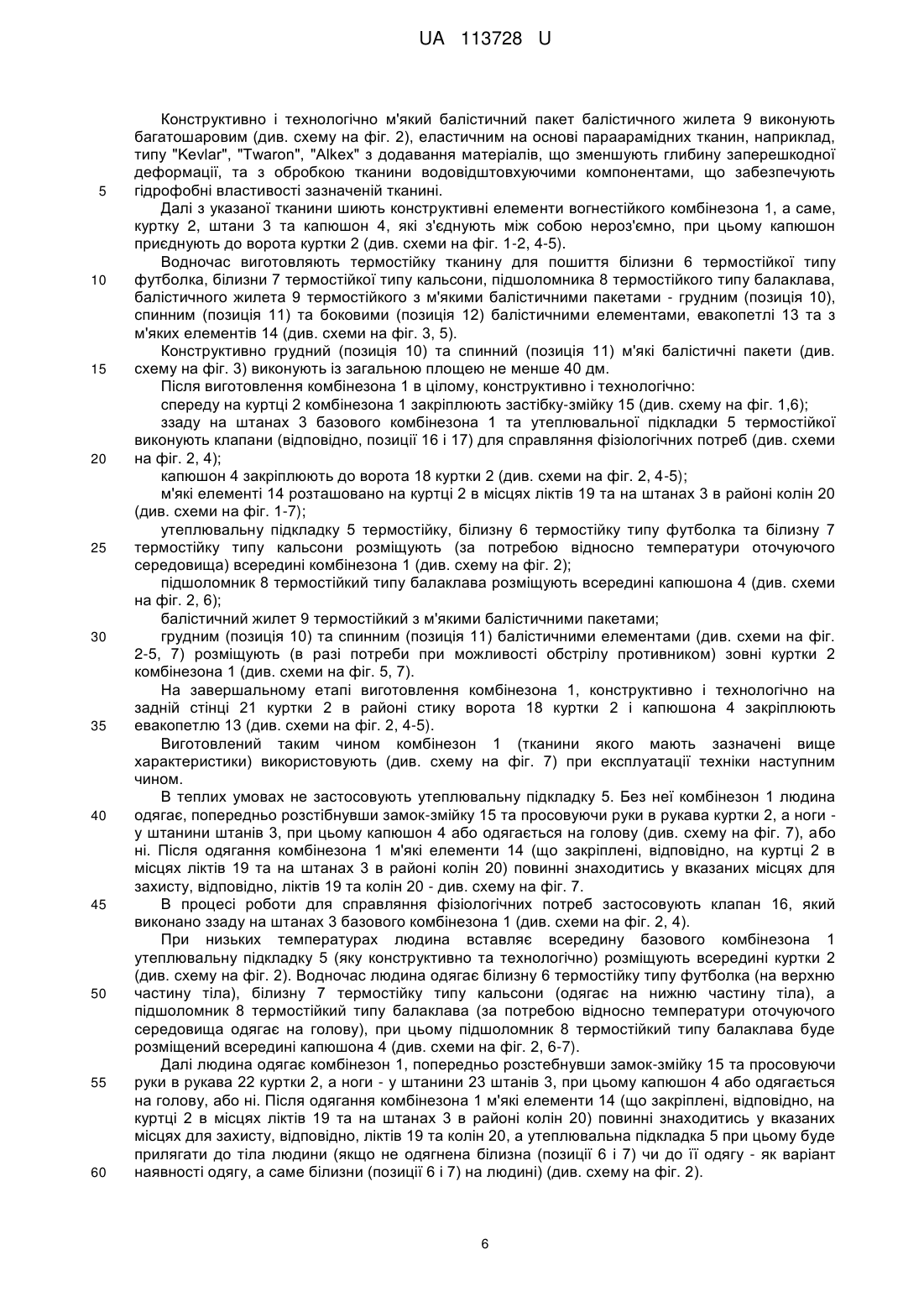

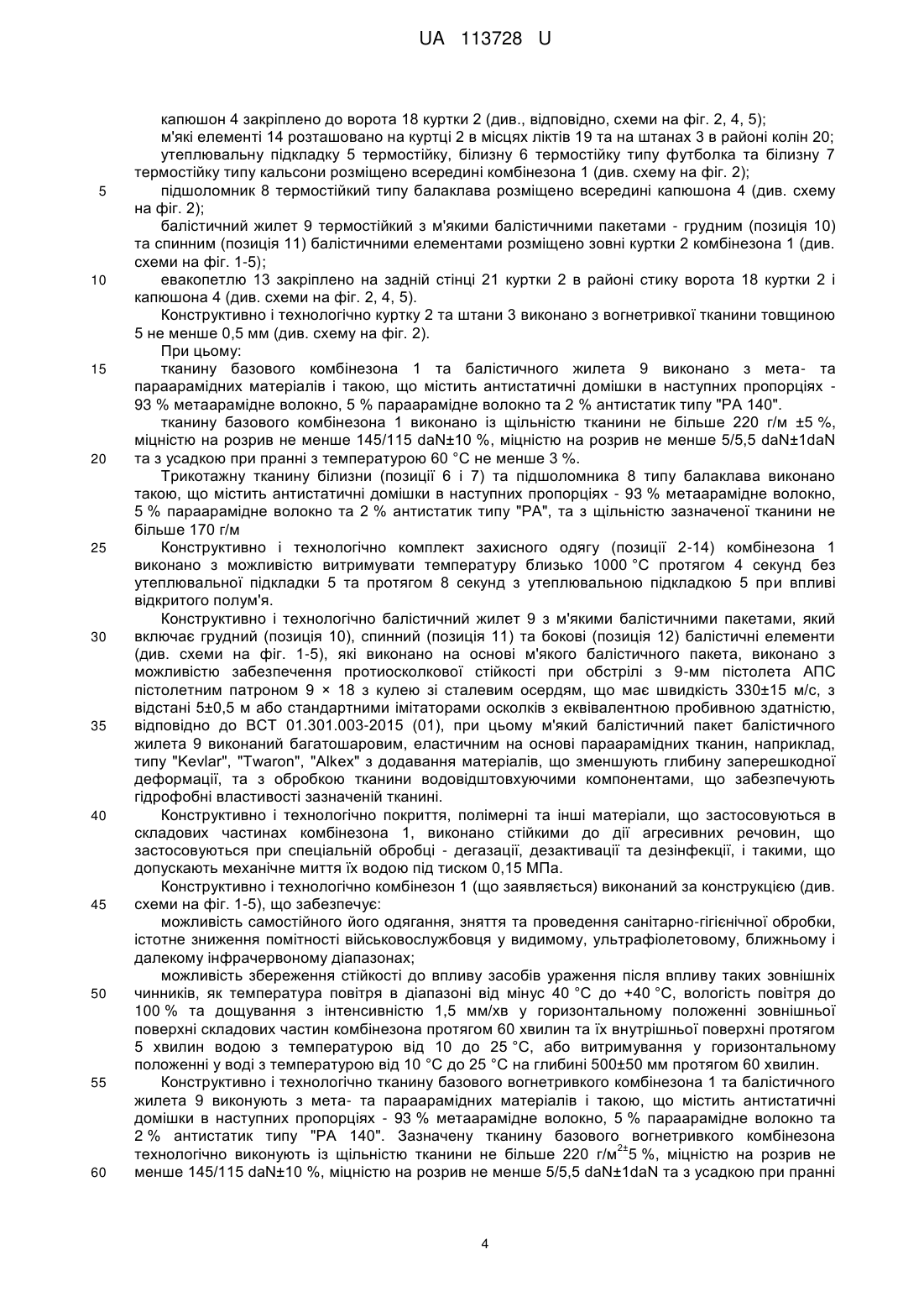

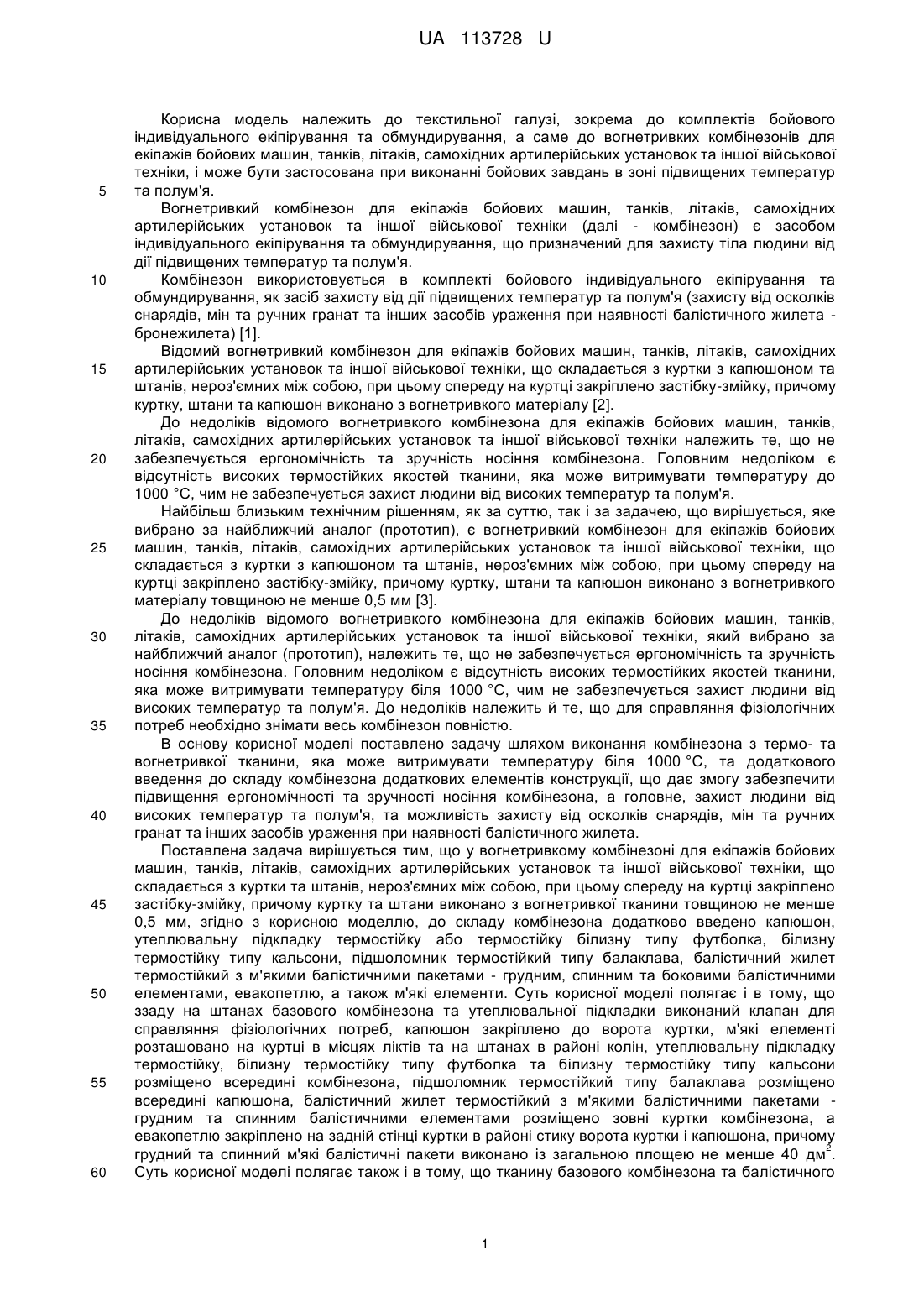

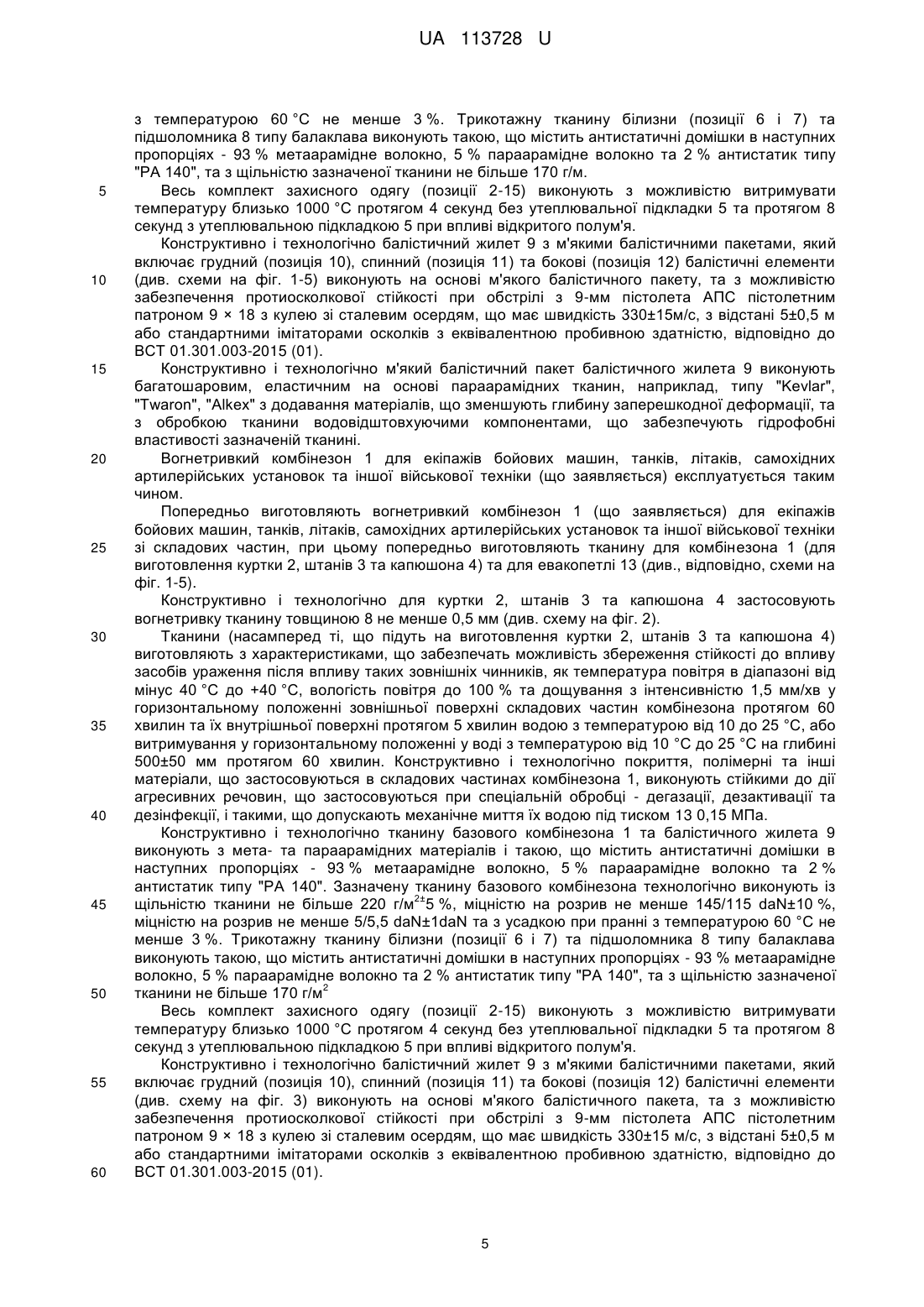

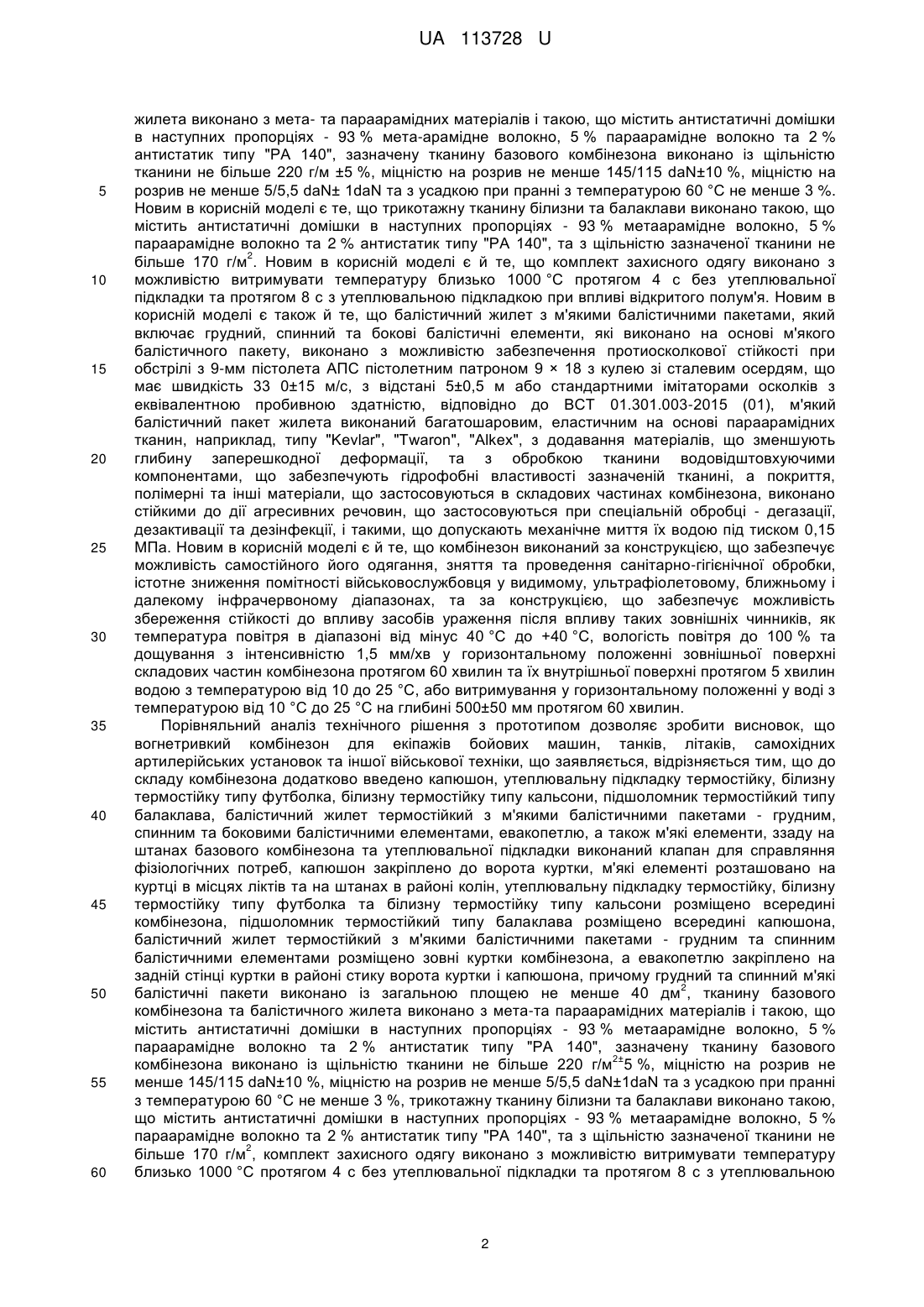

Реферат: Вогнетривкий комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що складається з куртки та штанів, нероз'ємних між собою, при цьому спереду на куртці закріплено застібку-змійку, причому куртку та штани виконано з вогнетривкої тканини товщиною не менше 0,5 мм. До складу комбінезона додатково введено капюшон, утеплювальну підкладку термостійку, білизну термостійку типу футболка, білизну термостійку типу кальсони, підшоломник термостійкий типу балаклава, балістичний жилет термостійкий з м'якими балістичними пакетами - грудним, спинним та боковими балістичними елементами, евакопетлю, а також м'які елементи, при цьому ззаду на штанах базового комбінезона та утеплювальної підкладки виконаний клапан для справляння фізіологічних потреб, капюшон закріплено до ворота куртки, м'які елементі розташовано на куртці в місцях ліктів та на штанах в районі колін, утеплювальну підкладку термостійку, білизну термостійку типу футболка та білизну термостійку типу кальсони розміщено всередині комбінезона, підшоломник термостійкий типу балаклава розміщено всередині капюшона, балістичний жилет термостійкий з м'якими балістичними пакетами - грудним та спинним балістичними елементами розміщено зовні куртки комбінезона, а евакопетлю закріплено на задній стінці куртки в районі стику ворота куртки і капюшона, причому грудний та спинний м'які 2 балістичні пакети виконано із загальною площею не менше 40 дм . UA 113728 U (12) UA 113728 U UA 113728 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до текстильної галузі, зокрема до комплектів бойового індивідуального екіпірування та обмундирування, а саме до вогнетривких комбінезонів для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, і може бути застосована при виконанні бойових завдань в зоні підвищених температур та полум'я. Вогнетривкий комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки (далі - комбінезон) є засобом індивідуального екіпірування та обмундирування, що призначений для захисту тіла людини від дії підвищених температур та полум'я. Комбінезон використовується в комплекті бойового індивідуального екіпірування та обмундирування, як засіб захисту від дії підвищених температур та полум'я (захисту від осколків снарядів, мін та ручних гранат та інших засобів ураження при наявності балістичного жилета бронежилета) [1]. Відомий вогнетривкий комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що складається з куртки з капюшоном та штанів, нероз'ємних між собою, при цьому спереду на куртці закріплено застібку-змійку, причому куртку, штани та капюшон виконано з вогнетривкого матеріалу [2]. До недоліків відомого вогнетривкого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки належить те, що не забезпечується ергономічність та зручність носіння комбінезона. Головним недоліком є відсутність високих термостійких якостей тканини, яка може витримувати температуру до 1000 °C, чим не забезпечується захист людини від високих температур та полум'я. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є вогнетривкий комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що складається з куртки з капюшоном та штанів, нероз'ємних між собою, при цьому спереду на куртці закріплено застібку-змійку, причому куртку, штани та капюшон виконано з вогнетривкого матеріалу товщиною не менше 0,5 мм [3]. До недоліків відомого вогнетривкого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який вибрано за найближчий аналог (прототип), належить те, що не забезпечується ергономічність та зручність носіння комбінезона. Головним недоліком є відсутність високих термостійких якостей тканини, яка може витримувати температуру біля 1000 °C, чим не забезпечується захист людини від високих температур та полум'я. До недоліків належить й те, що для справляння фізіологічних потреб необхідно знімати весь комбінезон повністю. В основу корисної моделі поставлено задачу шляхом виконання комбінезона з термо- та вогнетривкої тканини, яка може витримувати температуру біля 1000 °C, та додаткового введення до складу комбінезона додаткових елементів конструкції, що дає змогу забезпечити підвищення ергономічності та зручності носіння комбінезона, а головне, захист людини від високих температур та полум'я, та можливість захисту від осколків снарядів, мін та ручних гранат та інших засобів ураження при наявності балістичного жилета. Поставлена задача вирішується тим, що у вогнетривкому комбінезоні для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що складається з куртки та штанів, нероз'ємних між собою, при цьому спереду на куртці закріплено застібку-змійку, причому куртку та штани виконано з вогнетривкої тканини товщиною не менше 0,5 мм, згідно з корисною моделлю, до складу комбінезона додатково введено капюшон, утеплювальну підкладку термостійку або термостійку білизну типу футболка, білизну термостійку типу кальсони, підшоломник термостійкий типу балаклава, балістичний жилет термостійкий з м'якими балістичними пакетами - грудним, спинним та боковими балістичними елементами, евакопетлю, а також м'які елементи. Суть корисної моделі полягає і в тому, що ззаду на штанах базового комбінезона та утеплювальної підкладки виконаний клапан для справляння фізіологічних потреб, капюшон закріплено до ворота куртки, м'які елементі розташовано на куртці в місцях ліктів та на штанах в районі колін, утеплювальну підкладку термостійку, білизну термостійку типу футболка та білизну термостійку типу кальсони розміщено всередині комбінезона, підшоломник термостійкий типу балаклава розміщено всередині капюшона, балістичний жилет термостійкий з м'якими балістичними пакетами грудним та спинним балістичними елементами розміщено зовні куртки комбінезона, а евакопетлю закріплено на задній стінці куртки в районі стику ворота куртки і капюшона, причому 2 грудний та спинний м'які балістичні пакети виконано із загальною площею не менше 40 дм . Суть корисної моделі полягає також і в тому, що тканину базового комбінезона та балістичного 1 UA 113728 U 5 10 15 20 25 30 35 40 45 50 55 60 жилета виконано з мета- та параарамідних матеріалів і такою, що містить антистатичні домішки в наступних пропорціях - 93 % мета-арамідне волокно, 5 % параарамідне волокно та 2 % антистатик типу "РА 140", зазначену тканину базового комбінезона виконано із щільністю тканини не більше 220 г/м ±5 %, міцністю на розрив не менше 145/115 daN±10 %, міцністю на розрив не менше 5/5,5 daN± 1daN та з усадкою при пранні з температурою 60 °C не менше 3 %. Новим в корисній моделі є те, що трикотажну тканину білизни та балаклави виконано такою, що містить антистатичні домішки в наступних пропорціях - 93 % метаарамідне волокно, 5 % параарамідне волокно та 2 % антистатик типу "РА 140", та з щільністю зазначеної тканини не 2 більше 170 г/м . Новим в корисній моделі є й те, що комплект захисного одягу виконано з можливістю витримувати температуру близько 1000 °C протягом 4 с без утеплювальної підкладки та протягом 8 с з утеплювальною підкладкою при впливі відкритого полум'я. Новим в корисній моделі є також й те, що балістичний жилет з м'якими балістичними пакетами, який включає грудний, спинний та бокові балістичні елементи, які виконано на основі м'якого балістичного пакету, виконано з можливістю забезпечення протиосколкової стійкості при обстрілі з 9-мм пістолета АПС пістолетним патроном 9 × 18 з кулею зі сталевим осердям, що має швидкість 33 0±15 м/с, з відстані 5±0,5 м або стандартними імітаторами осколків з еквівалентною пробивною здатністю, відповідно до ВСТ 01.301.003-2015 (01), м'який балістичний пакет жилета виконаний багатошаровим, еластичним на основі параарамідних тканин, наприклад, типу "Kevlar", "Twaron", "Alkex", з додавання матеріалів, що зменшують глибину заперешкодної деформації, та з обробкою тканини водовідштовхуючими компонентами, що забезпечують гідрофобні властивості зазначеній тканині, а покриття, полімерні та інші матеріали, що застосовуються в складових частинах комбінезона, виконано стійкими до дії агресивних речовин, що застосовуються при спеціальній обробці - дегазації, дезактивації та дезінфекції, і такими, що допускають механічне миття їх водою під тиском 0,15 МПа. Новим в корисній моделі є й те, що комбінезон виконаний за конструкцією, що забезпечує можливість самостійного його одягання, зняття та проведення санітарно-гігієнічної обробки, істотне зниження помітності військовослужбовця у видимому, ультрафіолетовому, ближньому і далекому інфрачервоному діапазонах, та за конструкцією, що забезпечує можливість збереження стійкості до впливу засобів ураження після впливу таких зовнішніх чинників, як температура повітря в діапазоні від мінус 40 °C до +40 °C, вологість повітря до 100 % та дощування з інтенсивністю 1,5 мм/хв у горизонтальному положенні зовнішньої поверхні складових частин комбінезона протягом 60 хвилин та їх внутрішньої поверхні протягом 5 хвилин водою з температурою від 10 до 25 °C, або витримування у горизонтальному положенні у воді з температурою від 10 °C до 25 °C на глибині 500±50 мм протягом 60 хвилин. Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що вогнетривкий комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що заявляється, відрізняється тим, що до складу комбінезона додатково введено капюшон, утеплювальну підкладку термостійку, білизну термостійку типу футболка, білизну термостійку типу кальсони, підшоломник термостійкий типу балаклава, балістичний жилет термостійкий з м'якими балістичними пакетами - грудним, спинним та боковими балістичними елементами, евакопетлю, а також м'які елементи, ззаду на штанах базового комбінезона та утеплювальної підкладки виконаний клапан для справляння фізіологічних потреб, капюшон закріплено до ворота куртки, м'які елементі розташовано на куртці в місцях ліктів та на штанах в районі колін, утеплювальну підкладку термостійку, білизну термостійку типу футболка та білизну термостійку типу кальсони розміщено всередині комбінезона, підшоломник термостійкий типу балаклава розміщено всередині капюшона, балістичний жилет термостійкий з м'якими балістичними пакетами - грудним та спинним балістичними елементами розміщено зовні куртки комбінезона, а евакопетлю закріплено на задній стінці куртки в районі стику ворота куртки і капюшона, причому грудний та спинний м'які 2 балістичні пакети виконано із загальною площею не менше 40 дм , тканину базового комбінезона та балістичного жилета виконано з мета-та параарамідних матеріалів і такою, що містить антистатичні домішки в наступних пропорціях - 93 % метаарамідне волокно, 5 % параарамідне волокно та 2 % антистатик типу "РА 140", зазначену тканину базового 2± комбінезона виконано із щільністю тканини не більше 220 г/м 5 %, міцністю на розрив не менше 145/115 daN±10 %, міцністю на розрив не менше 5/5,5 daN±1daN та з усадкою при пранні з температурою 60 °C не менше 3 %, трикотажну тканину білизни та балаклави виконано такою, що містить антистатичні домішки в наступних пропорціях - 93 % метаарамідне волокно, 5 % параарамідне волокно та 2 % антистатик типу "РА 140", та з щільністю зазначеної тканини не 2 більше 170 г/м , комплект захисного одягу виконано з можливістю витримувати температуру близько 1000 °C протягом 4 с без утеплювальної підкладки та протягом 8 с з утеплювальною 2 UA 113728 U 5 10 15 20 25 30 35 40 45 50 55 60 підкладкою при впливі відкритого полум'я, балістичний жилет з м'якими балістичними пакетами, який включає грудний, спинний та бокові балістичні елементи, які виконано на основі м'якого балістичного пакету, виконано з можливістю забезпечення протиосколкової стійкості при обстрілі з 9-мм пістолета АПС пістолетним патроном 9×18 з кулею зі сталевим осердям, що має швидкість 330±15 м/с, з відстані 5±0,5 м або стандартними імітаторами осколків з еквівалентною пробивною здатністю, відповідно до ВСТ 01.301.003-2015 (01), м'який балістичний пакет жилета виконаний багатошаровим, еластичним на основі параарамідних тканин, наприклад, типу "Kevlar", "Twaron", "Alkex" з додавання матеріалів, що зменшують глибину заперешкодної деформації, та з обробкою тканини водовідштовхуючими компонентами, що забезпечують гідрофобні властивості зазначеній тканині, покриття, полімерні та інші матеріали, що застосовуються в складових частинах комбінезона, виконано стійкими до дії агресивних речовин, що застосовуються при спеціальній обробці - дегазації, дезактивації та дезінфекції, і такими, що допускають механічне миття їх водою під тиском 0,15 МПа, комбінезон виконаний за конструкцією, що забезпечує можливість самостійного його одягання, зняття та проведення санітарно-гігієнічної обробки, істотне зниження помітності військовослужбовця у видимому, ультрафіолетовому, ближньому і далекому інфрачервоному діапазонах, та за конструкцією, що забезпечує можливість збереження стійкості до впливу засобів ураження після впливу таких зовнішніх чинників, як температура повітря в діапазоні від мінус 40 °C до +40 °C, вологість повітря до 100 % та дощування з інтенсивністю 1,5 мм/хв у горизонтальному положенні зовнішньої поверхні складових частин комбінезона протягом 60 хвилин та їх внутрішньої поверхні протягом 5 хвилин водою з температурою від 10 до 25 °C, або витримування у горизонтальному положенні у воді з температурою від 10 °C до 25 °C на глибині 500±50 мм протягом 60 хвилин. Таким чином вогнетривкий комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 показано конструктивно-компонувальну схему вогнетривкого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який заявляється, вигляд спереду, на фіг. 2 показано конструктивно-компонувальну схему вогнетривкого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який заявляється, вигляд збоку (в перерізі з показом конструктивних елементів, що знаходяться всередині комбінезона), на фіг. 3 показано конструктивно-компонувальну схему жилета термостійкого з м'якими балістичними пакетами грудним, спинним та боковими балістичними елементами, на фіг. 4 показано конструктивнокомпонувальну схему вогнетривкого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який заявляється, вигляд ззаду, на фіг. 5 показано конструктивно-компонувальну схему вогнетривкого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який заявляється, вигляд ¾ спереду, на фіг. 6 показано конструктивно-компонувальну схему вогнетривкого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який заявляється, вигляд спереду (без жилета термостійкого з м'якими балістичними пакетами), на фіг. 7 показано схему одягання на людину вогнетривкого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який заявляється. Вогнетривкий комбінезон 1 для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки складається (як варіант конструктивного виконання) з куртки 2 та штанів 3, нероз'ємних між собою, капюшона 4, утеплювальної підкладки 5 термостійкої, білизни 6 термостійкої типу футболка, білизни 7 термостійкої типу кальсони, підшоломника 8 термостійкого типу балаклава, балістичного жилета 9 термостійкого з м'якими балістичними пакетами - грудним (позиція 10), спинним (позиція 11) та боковими (позиція 12) балістичними елементами, евакопетлі 13 та з м'яких елементів 14 (див. схеми на фіг. 1-3, 6). Конструктивно грудний (позиція 10) та спинний (позиція 11) м'які балістичні пакети (див. 2 схему на фіг. 3, 7) виконано із загальною площею не менше 40 дм . При цьому конструктивно і технологічно: спереду на куртці 2 закріплено застібку-змійку 15 (див., відповідно, схеми на фіг. 1, 6); ззаду на штанах 3 базового комбінезона 1 та утеплювальної підкладки 5 термостійкої виконаний клапан (відповідно, позиції 16 і 17) для справляння фізіологічних потреб (див., відповідно, схеми на фіг. 2, 4); 3 UA 113728 U 5 10 15 20 25 30 35 40 45 50 55 60 капюшон 4 закріплено до ворота 18 куртки 2 (див., відповідно, схеми на фіг. 2, 4, 5); м'які елементі 14 розташовано на куртці 2 в місцях ліктів 19 та на штанах 3 в районі колін 20; утеплювальну підкладку 5 термостійку, білизну 6 термостійку типу футболка та білизну 7 термостійку типу кальсони розміщено всередині комбінезона 1 (див. схему на фіг. 2); підшоломник 8 термостійкий типу балаклава розміщено всередині капюшона 4 (див. схему на фіг. 2); балістичний жилет 9 термостійкий з м'якими балістичними пакетами - грудним (позиція 10) та спинним (позиція 11) балістичними елементами розміщено зовні куртки 2 комбінезона 1 (див. схеми на фіг. 1-5); евакопетлю 13 закріплено на задній стінці 21 куртки 2 в районі стику ворота 18 куртки 2 і капюшона 4 (див. схеми на фіг. 2, 4, 5). Конструктивно і технологічно куртку 2 та штани 3 виконано з вогнетривкої тканини товщиною 5 не менше 0,5 мм (див. схему на фіг. 2). При цьому: тканину базового комбінезона 1 та балістичного жилета 9 виконано з мета- та параарамідних матеріалів і такою, що містить антистатичні домішки в наступних пропорціях 93 % метаарамідне волокно, 5 % параарамідне волокно та 2 % антистатик типу "РА 140". тканину базового комбінезона 1 виконано із щільністю тканини не більше 220 г/м ±5 %, міцністю на розрив не менше 145/115 daN±10 %, міцністю на розрив не менше 5/5,5 daN±1daN та з усадкою при пранні з температурою 60 °C не менше 3 %. Трикотажну тканину білизни (позиції 6 і 7) та підшоломника 8 типу балаклава виконано такою, що містить антистатичні домішки в наступних пропорціях - 93 % метаарамідне волокно, 5 % параарамідне волокно та 2 % антистатик типу "РА", та з щільністю зазначеної тканини не більше 170 г/м Конструктивно і технологічно комплект захисного одягу (позиції 2-14) комбінезона 1 виконано з можливістю витримувати температуру близько 1000 °C протягом 4 секунд без утеплювальної підкладки 5 та протягом 8 секунд з утеплювальною підкладкою 5 при впливі відкритого полум'я. Конструктивно і технологічно балістичний жилет 9 з м'якими балістичними пакетами, який включає грудний (позиція 10), спинний (позиція 11) та бокові (позиція 12) балістичні елементи (див. схеми на фіг. 1-5), які виконано на основі м'якого балістичного пакета, виконано з можливістю забезпечення протиосколкової стійкості при обстрілі з 9-мм пістолета АПС пістолетним патроном 9 × 18 з кулею зі сталевим осердям, що має швидкість 330±15 м/с, з відстані 5±0,5 м або стандартними імітаторами осколків з еквівалентною пробивною здатністю, відповідно до ВСТ 01.301.003-2015 (01), при цьому м'який балістичний пакет балістичного жилета 9 виконаний багатошаровим, еластичним на основі параарамідних тканин, наприклад, типу "Kevlar", "Twaron", "Alkex" з додавання матеріалів, що зменшують глибину заперешкодної деформації, та з обробкою тканини водовідштовхуючими компонентами, що забезпечують гідрофобні властивості зазначеній тканині. Конструктивно і технологічно покриття, полімерні та інші матеріали, що застосовуються в складових частинах комбінезона 1, виконано стійкими до дії агресивних речовин, що застосовуються при спеціальній обробці - дегазації, дезактивації та дезінфекції, і такими, що допускають механічне миття їх водою під тиском 0,15 МПа. Конструктивно і технологічно комбінезон 1 (що заявляється) виконаний за конструкцією (див. схеми на фіг. 1-5), що забезпечує: можливість самостійного його одягання, зняття та проведення санітарно-гігієнічної обробки, істотне зниження помітності військовослужбовця у видимому, ультрафіолетовому, ближньому і далекому інфрачервоному діапазонах; можливість збереження стійкості до впливу засобів ураження після впливу таких зовнішніх чинників, як температура повітря в діапазоні від мінус 40 °C до +40 °C, вологість повітря до 100 % та дощування з інтенсивністю 1,5 мм/хв у горизонтальному положенні зовнішньої поверхні складових частин комбінезона протягом 60 хвилин та їх внутрішньої поверхні протягом 5 хвилин водою з температурою від 10 до 25 °C, або витримування у горизонтальному положенні у воді з температурою від 10 °C до 25 °C на глибині 500±50 мм протягом 60 хвилин. Конструктивно і технологічно тканину базового вогнетривкого комбінезона 1 та балістичного жилета 9 виконують з мета- та параарамідних матеріалів і такою, що містить антистатичні домішки в наступних пропорціях - 93 % метаарамідне волокно, 5 % параарамідне волокно та 2 % антистатик типу "РА 140". Зазначену тканину базового вогнетривкого комбінезона 2± технологічно виконують із щільністю тканини не більше 220 г/м 5 %, міцністю на розрив не менше 145/115 daN±10 %, міцністю на розрив не менше 5/5,5 daN±1daN та з усадкою при пранні 4 UA 113728 U 5 10 15 20 25 30 35 40 45 50 55 60 з температурою 60 °C не менше 3 %. Трикотажну тканину білизни (позиції 6 і 7) та підшоломника 8 типу балаклава виконують такою, що містить антистатичні домішки в наступних пропорціях - 93 % метаарамідне волокно, 5 % параарамідне волокно та 2 % антистатик типу "РА 140", та з щільністю зазначеної тканини не більше 170 г/м. Весь комплект захисного одягу (позиції 2-15) виконують з можливістю витримувати температуру близько 1000 °C протягом 4 секунд без утеплювальної підкладки 5 та протягом 8 секунд з утеплювальною підкладкою 5 при впливі відкритого полум'я. Конструктивно і технологічно балістичний жилет 9 з м'якими балістичними пакетами, який включає грудний (позиція 10), спинний (позиція 11) та бокові (позиція 12) балістичні елементи (див. схеми на фіг. 1-5) виконують на основі м'якого балістичного пакету, та з можливістю забезпечення протиосколкової стійкості при обстрілі з 9-мм пістолета АПС пістолетним патроном 9 × 18 з кулею зі сталевим осердям, що має швидкість 330±15м/с, з відстані 5±0,5 м або стандартними імітаторами осколків з еквівалентною пробивною здатністю, відповідно до ВСТ 01.301.003-2015 (01). Конструктивно і технологічно м'який балістичний пакет балістичного жилета 9 виконують багатошаровим, еластичним на основі параарамідних тканин, наприклад, типу "Kevlar", "Twaron", "Alkex" з додавання матеріалів, що зменшують глибину заперешкодної деформації, та з обробкою тканини водовідштовхуючими компонентами, що забезпечують гідрофобні властивості зазначеній тканині. Вогнетривкий комбінезон 1 для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки (що заявляється) експлуатується таким чином. Попередньо виготовляють вогнетривкий комбінезон 1 (що заявляється) для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки зі складових частин, при цьому попередньо виготовляють тканину для комбінезона 1 (для виготовлення куртки 2, штанів 3 та капюшона 4) та для евакопетлі 13 (див., відповідно, схеми на фіг. 1-5). Конструктивно і технологічно для куртки 2, штанів 3 та капюшона 4 застосовують вогнетривку тканину товщиною 8 не менше 0,5 мм (див. схему на фіг. 2). Тканини (насамперед ті, що підуть на виготовлення куртки 2, штанів 3 та капюшона 4) виготовляють з характеристиками, що забезпечать можливість збереження стійкості до впливу засобів ураження після впливу таких зовнішніх чинників, як температура повітря в діапазоні від мінус 40 °C до +40 °C, вологість повітря до 100 % та дощування з інтенсивністю 1,5 мм/хв у горизонтальному положенні зовнішньої поверхні складових частин комбінезона протягом 60 хвилин та їх внутрішньої поверхні протягом 5 хвилин водою з температурою від 10 до 25 °C, або витримування у горизонтальному положенні у воді з температурою від 10 °C до 25 °C на глибині 500±50 мм протягом 60 хвилин. Конструктивно і технологічно покриття, полімерні та інші матеріали, що застосовуються в складових частинах комбінезона 1, виконують стійкими до дії агресивних речовин, що застосовуються при спеціальній обробці - дегазації, дезактивації та дезінфекції, і такими, що допускають механічне миття їх водою під тиском 13 0,15 МПа. Конструктивно і технологічно тканину базового комбінезона 1 та балістичного жилета 9 виконують з мета- та параарамідних матеріалів і такою, що містить антистатичні домішки в наступних пропорціях - 93 % метаарамідне волокно, 5 % параарамідне волокно та 2 % антистатик типу "РА 140". Зазначену тканину базового комбінезона технологічно виконують із 2± щільністю тканини не більше 220 г/м 5 %, міцністю на розрив не менше 145/115 daN±10 %, міцністю на розрив не менше 5/5,5 daN±1daN та з усадкою при пранні з температурою 60 °C не менше 3 %. Трикотажну тканину білизни (позиції 6 і 7) та підшоломника 8 типу балаклава виконують такою, що містить антистатичні домішки в наступних пропорціях - 93 % метаарамідне волокно, 5 % параарамідне волокно та 2 % антистатик типу "РА 140", та з щільністю зазначеної 2 тканини не більше 170 г/м Весь комплект захисного одягу (позиції 2-15) виконують з можливістю витримувати температуру близько 1000 °C протягом 4 секунд без утеплювальної підкладки 5 та протягом 8 секунд з утеплювальною підкладкою 5 при впливі відкритого полум'я. Конструктивно і технологічно балістичний жилет 9 з м'якими балістичними пакетами, який включає грудний (позиція 10), спинний (позиція 11) та бокові (позиція 12) балістичні елементи (див. схему на фіг. 3) виконують на основі м'якого балістичного пакета, та з можливістю забезпечення протиосколкової стійкості при обстрілі з 9-мм пістолета АПС пістолетним патроном 9 × 18 з кулею зі сталевим осердям, що має швидкість 330±15 м/с, з відстані 5±0,5 м або стандартними імітаторами осколків з еквівалентною пробивною здатністю, відповідно до ВСТ 01.301.003-2015 (01). 5 UA 113728 U 5 10 15 20 25 30 35 40 45 50 55 60 Конструктивно і технологічно м'який балістичний пакет балістичного жилета 9 виконують багатошаровим (див. схему на фіг. 2), еластичним на основі параарамідних тканин, наприклад, типу "Kevlar", "Twaron", "Alkex" з додавання матеріалів, що зменшують глибину заперешкодної деформації, та з обробкою тканини водовідштовхуючими компонентами, що забезпечують гідрофобні властивості зазначеній тканині. Далі з указаної тканини шиють конструктивні елементи вогнестійкого комбінезона 1, а саме, куртку 2, штани 3 та капюшон 4, які з'єднують між собою нероз'ємно, при цьому капюшон приєднують до ворота куртки 2 (див. схеми на фіг. 1-2, 4-5). Водночас виготовляють термостійку тканину для пошиття білизни 6 термостійкої типу футболка, білизни 7 термостійкої типу кальсони, підшоломника 8 термостійкого типу балаклава, балістичного жилета 9 термостійкого з м'якими балістичними пакетами - грудним (позиція 10), спинним (позиція 11) та боковими (позиція 12) балістичними елементами, евакопетлі 13 та з м'яких елементів 14 (див. схеми на фіг. 3, 5). Конструктивно грудний (позиція 10) та спинний (позиція 11) м'які балістичні пакети (див. схему на фіг. 3) виконують із загальною площею не менше 40 дм. Після виготовлення комбінезона 1 в цілому, конструктивно і технологічно: спереду на куртці 2 комбінезона 1 закріплюють застібку-змійку 15 (див. схему на фіг. 1,6); ззаду на штанах 3 базового комбінезона 1 та утеплювальної підкладки 5 термостійкої виконують клапани (відповідно, позиції 16 і 17) для справляння фізіологічних потреб (див. схеми на фіг. 2, 4); капюшон 4 закріплюють до ворота 18 куртки 2 (див. схеми на фіг. 2, 4-5); м'які елементі 14 розташовано на куртці 2 в місцях ліктів 19 та на штанах 3 в районі колін 20 (див. схеми на фіг. 1-7); утеплювальну підкладку 5 термостійку, білизну 6 термостійку типу футболка та білизну 7 термостійку типу кальсони розміщують (за потребою відносно температури оточуючого середовища) всередині комбінезона 1 (див. схему на фіг. 2); підшоломник 8 термостійкий типу балаклава розміщують всередині капюшона 4 (див. схеми на фіг. 2, 6); балістичний жилет 9 термостійкий з м'якими балістичними пакетами; грудним (позиція 10) та спинним (позиція 11) балістичними елементами (див. схеми на фіг. 2-5, 7) розміщують (в разі потреби при можливості обстрілу противником) зовні куртки 2 комбінезона 1 (див. схеми на фіг. 5, 7). На завершальному етапі виготовлення комбінезона 1, конструктивно і технологічно на задній стінці 21 куртки 2 в районі стику ворота 18 куртки 2 і капюшона 4 закріплюють евакопетлю 13 (див. схеми на фіг. 2, 4-5). Виготовлений таким чином комбінезон 1 (тканини якого мають зазначені вище характеристики) використовують (див. схему на фіг. 7) при експлуатації техніки наступним чином. В теплих умовах не застосовують утеплювальну підкладку 5. Без неї комбінезон 1 людина одягає, попередньо розстібнувши замок-змійку 15 та просовуючи руки в рукава куртки 2, а ноги у штанини штанів 3, при цьому капюшон 4 або одягається на голову (див. схему на фіг. 7), або ні. Після одягання комбінезона 1 м'які елементи 14 (що закріплені, відповідно, на куртці 2 в місцях ліктів 19 та на штанах 3 в районі колін 20) повинні знаходитись у вказаних місцях для захисту, відповідно, ліктів 19 та колін 20 - див. схему на фіг. 7. В процесі роботи для справляння фізіологічних потреб застосовують клапан 16, який виконано ззаду на штанах 3 базового комбінезона 1 (див. схеми на фіг. 2, 4). При низьких температурах людина вставляє всередину базового комбінезона 1 утеплювальну підкладку 5 (яку конструктивно та технологічно) розміщують всередині куртки 2 (див. схему на фіг. 2). Водночас людина одягає білизну 6 термостійку типу футболка (на верхню частину тіла), білизну 7 термостійку типу кальсони (одягає на нижню частину тіла), а підшоломник 8 термостійкий типу балаклава (за потребою відносно температури оточуючого середовища одягає на голову), при цьому підшоломник 8 термостійкий типу балаклава буде розміщений всередині капюшона 4 (див. схеми на фіг. 2, 6-7). Далі людина одягає комбінезон 1, попередньо розстебнувши замок-змійку 15 та просовуючи руки в рукава 22 куртки 2, а ноги - у штанини 23 штанів 3, при цьому капюшон 4 або одягається на голову, або ні. Після одягання комбінезона 1 м'які елементи 14 (що закріплені, відповідно, на куртці 2 в місцях ліктів 19 та на штанах 3 в районі колін 20) повинні знаходитись у вказаних місцях для захисту, відповідно, ліктів 19 та колін 20, а утеплювальна підкладка 5 при цьому буде прилягати до тіла людини (якщо не одягнена білизна (позиції 6 і 7) чи до її одягу - як варіант наявності одягу, а саме білизни (позиції 6 і 7) на людині) (див. схему на фіг. 2). 6 UA 113728 U 5 10 15 20 25 30 35 40 В процесі роботи для справляння фізіологічних потреб застосовують клапан 16, який виконано ззаду на штанах 3 базового комбінезона 1, та клапан 17, який виконано ззаду на утеплювальній підкладці 5 (див. схеми на фіг. 2, 4). Капюшон 4 при застосуванні комбінезона 1 може застосовуватися як одягненим на голову виді (див. схеми на фіг. 1-2, 6-7), так і без одягання його на голову. Закінчують процес одягання тим, що застібують замок-змійку 15 до верху і вирішують, одягати капюшон 4 на голову (див. схему на фіг. 7) чи ні. У випадку, коли необхідно евакувати людину, наприклад з полю бою чи із пошкодженої техніки, закріплюють евакуаційний трос до евакопетлі 13, яка є закріпленою до задньої стінки 24 куртки 2 в районі стику ворота 18 куртки 2 і капюшона 4 (див. схеми на фіг. 2, 4-5), та витягують людину за допомогою зазначеної евакопетлі 13. Знімається комбінезон 1 у зворотній послідовності відносно двох варіантів застосування, які показано вище. В зоні бойових дій, коли можливе враження людини кулями чи осколками, зверху на комбінезон (у будь-яких варіантах розміщення всередині комбінезона утеплювальної підкладки 5, одягання білизни (позиції 6 і 7) та підшоломника 8 термостійкого типу балаклава) одягається балістичний жилет 9 термостійкий з м'якими балістичними пакетами - грудним (позиція 10) та спинним (позиція 11) балістичними елементами (див. схеми на фіг. 2-5, 7), який розміщують зовні куртки 2 комбінезона 1 (див. схеми на фіг. 5, 7). Знімається комбінезон 1 у зворотній послідовності відносно двох варіантів застосування, які показано вище (при цьому при застосуванні балістичного жилета 9 він знімається першим). Підвищення ефективності застосування вогнетривкого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що заявляється, по відношенню до прототипу, досягається шляхом додаткового введення до складу комбінезона капюшона, утеплювальної підкладки, евакопетлі та м'яких елементів, а також виконання ззаду на штанах базового комбінезона та утеплювальної підкладки клапану для справляння фізіологічних потреб, що забезпечує в комплексі підвищення ергономічності та зручності носіння комбінезона. Підвищення ефективності застосування вогнетривкого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що заявляється, по відношенню до прототипу, досягається також шляхом введення до складу вогнетривкого комбінезона білизни термостійкої типу футболка (що одягається на верхню частину тіла), білизни термостійкої типу кальсони (що одягається на нижню частину тіла) та підшоломника термостійкого типу балаклава), чим досягаються комфортні умови роботи у холодний час року. Джерела інформації: 1. Советская военная энциклопедия. Том 4. Раздел "К-22"-ЛИНЕЙНЫЙ", Ордена Трудового Красного Знамени Военное издательство Министерства обороны СССР. - М.: 1977. - С. 261-262 "Комбинезон". 2. Патент Російської Федерації № 2469627 "Комбінезон захисний", МПК (2014) А41D 13/00 аналог. 3. Патент Російської Федерації № 2522950 "Комплект спецодягу" від 20.04.2014, МПК (2014) А41D 13/02 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Вогнетривкий комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що складається з куртки та штанів, нероз'ємних між собою, при цьому спереду на куртці закріплено застібку-змійку, причому куртку та штани виконано з вогнетривкої тканини товщиною не менше 0,5 мм, який відрізняється тим, що до складу комбінезона додатково введено капюшон, утеплювальну підкладку термостійку, білизну термостійку типу футболка, білизну термостійку типу кальсони, підшоломник термостійкий типу балаклава, балістичний жилет термостійкий з м'якими балістичними пакетами - грудним, спинним та боковими балістичними елементами, евакопетлю, а також м'які елементи, при цьому ззаду на штанах базового комбінезона та утеплювальної підкладки виконаний клапан для справляння фізіологічних потреб, капюшон закріплено до ворота куртки, м'які елементі розташовано на куртці в місцях ліктів та на штанах в районі колін, утеплювальну підкладку термостійку, білизну термостійку типу футболка та білизну термостійку типу кальсони розміщено всередині комбінезона, підшоломник термостійкий типу балаклава розміщено всередині капюшона, балістичний жилет термостійкий з м'якими балістичними пакетами грудним та спинним балістичними елементами розміщено зовні куртки комбінезона, а 7 UA 113728 U 5 10 15 20 25 30 35 40 45 евакопетлю закріплено на задній стінці куртки в районі стику ворота куртки і капюшону, причому 2 грудний та спинний м'які балістичні пакети виконано із загальною площею не менше 40 дм . 2. Вогнетривкий комбінезон за п. 1, який відрізняється тим, що тканину базового комбінезона та балістичного жилета виконано з мета- та параарамідних матеріалів і такою, що містить антистатичні домішки в наступних пропорціях - 93 % метаарамідне волокно, 5 % параарамідне волокно та 2 % антистатик типу "РА 140". 3. Вогнетривкий комбінезон за п. 1, який відрізняється тим, що тканину базового комбінезону виконано із щільністю тканини не більше 220 г/м ±5 %, міцністю на розрив не менше 145/115 daN±10 %, міцністю на роздир не менше 5/5,5 daN±1 daN та з усадкою при пранні з температурою 60 °C не менше 3 %. 4. Вогнетривкий комбінезон за п. 1, який відрізняється тим, що трикотажну тканину білизни та балаклави виконано такою, що містить антистатичні домішки в наступних пропорціях - 93 % метаарамідне волокно, 5 %параарамідне волокно та 2 % антистатик типу "РА 140", та з 2 щільністю зазначеної тканини не більше 170 г/м . 5. Вогнетривкий комбінезон за п. 1, який відрізняється тим, що комплект захисного одягу виконано з можливістю витримувати температуру близько 1000 °C протягом 4 с без утеплювальної підкладки та протягом 8 с з утеплювальною підкладкою при впливі відкритого полум'я. 6. Вогнетривкий комбінезон за п. 1, який відрізняється тим, що балістичний жилет з м'якими балістичними пакетами, який включає грудний, спинний та бокові балістичні елементи, які виконано на основі м'якого балістичного пакета, виконано з можливістю забезпечення протиосколкової стійкості при обстрілі з 9-мм пістолета АПС пістолетним патроном 9×18 з кулею зі сталевим осердям, що має швидкість 330±15 м/с, з відстані 5±0,5 м або стандартними імітаторами осколків з еквівалентною пробивною здатністю, відповідно до ВСТ 01.301.003-2015 (01). 7. Вогнетривкий комбінезон за будь-яким з пп. 1, 6, який відрізняється тим, що м'який балістичний пакет жилета виконаний багатошаровим, еластичним на основі параарамідних тканин, наприклад, типу "Kevlar", "Twaron", "Alkex" з додавання матеріалів, що зменшують глибину заперешкодної деформації, та з обробкою тканини водовідштовхуючими компонентами, що забезпечують гідрофобні властивості зазначеній тканині. 8. Вогнетривкий комбінезон за п. 1, який відрізняється тим, що покриття, полімерні та інші матеріали, що застосовуються в складових частинах комбінезона, виконано стійкими до дії агресивних речовин, що застосовуються при спеціальній обробці - дегазації, дезактивації та дезінфекції, і такими, що допускають механічне миття їх водою під тиском 0,15 МПа. 9. Вогнетривкий комбінезон за п. 1, який відрізняється тим, що комбінезон виконаний за конструкцією, що забезпечує можливість самостійного його одягання, зняття та проведення санітарно-гігієнічної обробки, істотне зниження помітності військовослужбовця у видимому, ультрафіолетовому, ближньому і далекому інфрачервоному діапазонах. 10. Вогнетривкий комбінезон за п. 1, який відрізняється тим, що комбінезон виконаний за конструкцією, що забезпечує можливість збереження стійкості до впливу засобів ураження після впливу таких зовнішніх чинників, як температура повітря в діапазоні від мінус 40 °C до +40 °C, вологість повітря до 100 % та дощування з інтенсивністю 1,5 мм/хв у горизонтальному положенні зовнішньої поверхні складових частин комбінезону протягом 60 хвилин та їх внутрішньої поверхні протягом 5 хвилин водою з температурою від 10 до 25 °C, або витримування у горизонтальному положенні у воді з температурою від 10 °C до 25 °C на глибині 500±50 мм протягом 60 хвилин. 8 UA 113728 U 9 UA 113728 U 10 UA 113728 U 11 UA 113728 U 12 UA 113728 U 13 UA 113728 U 14 UA 113728 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
