Дозуюча кришка

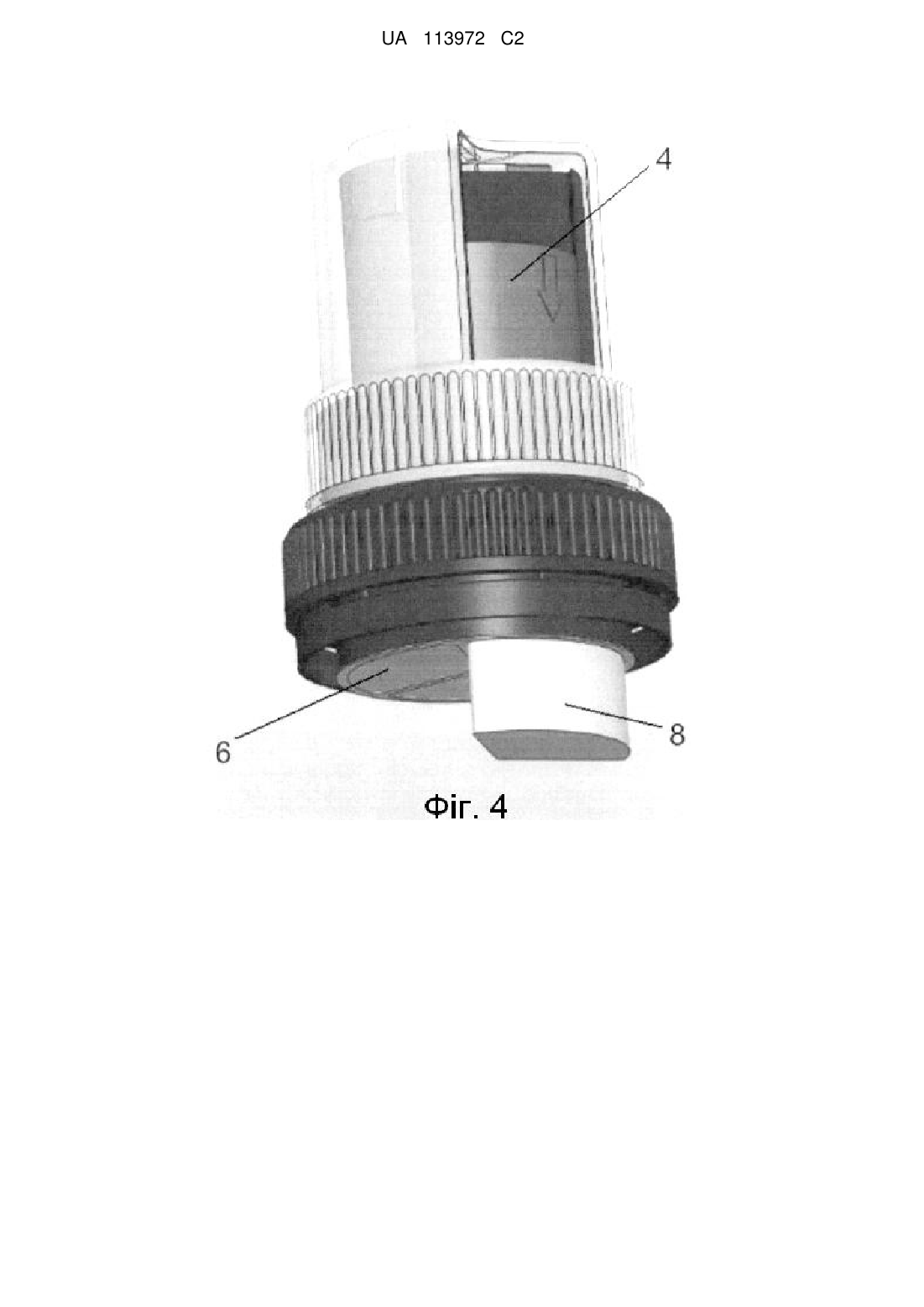

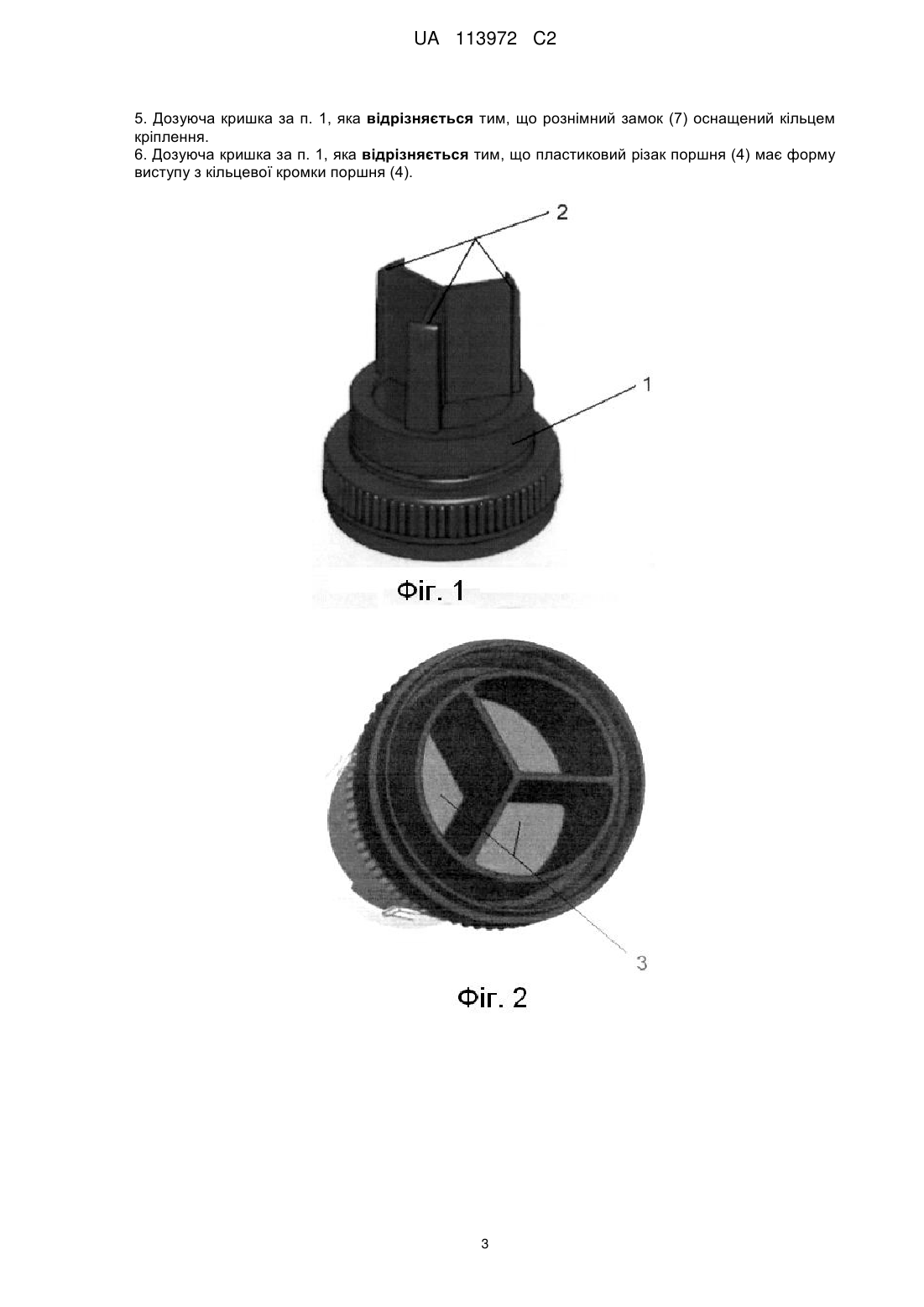

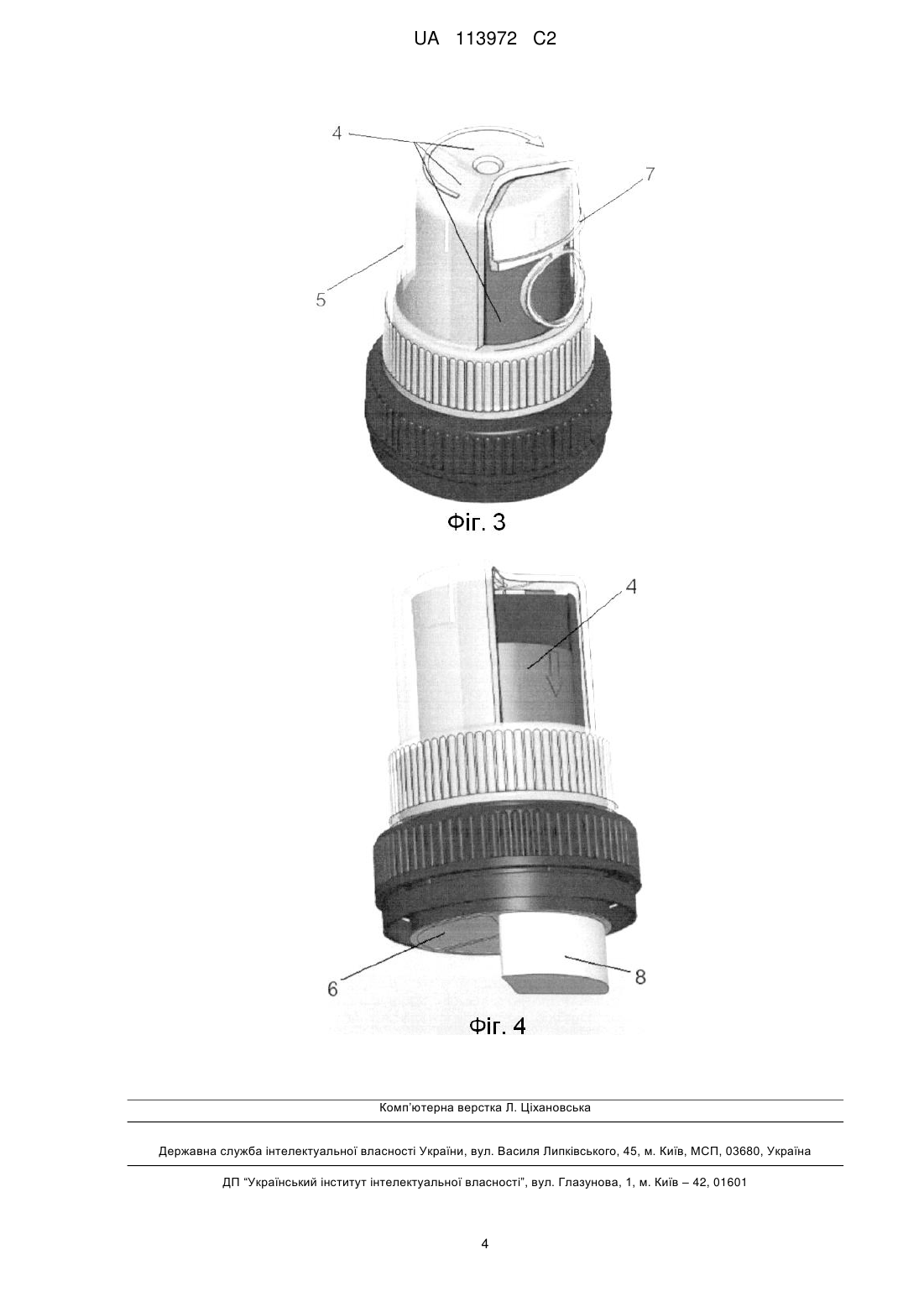

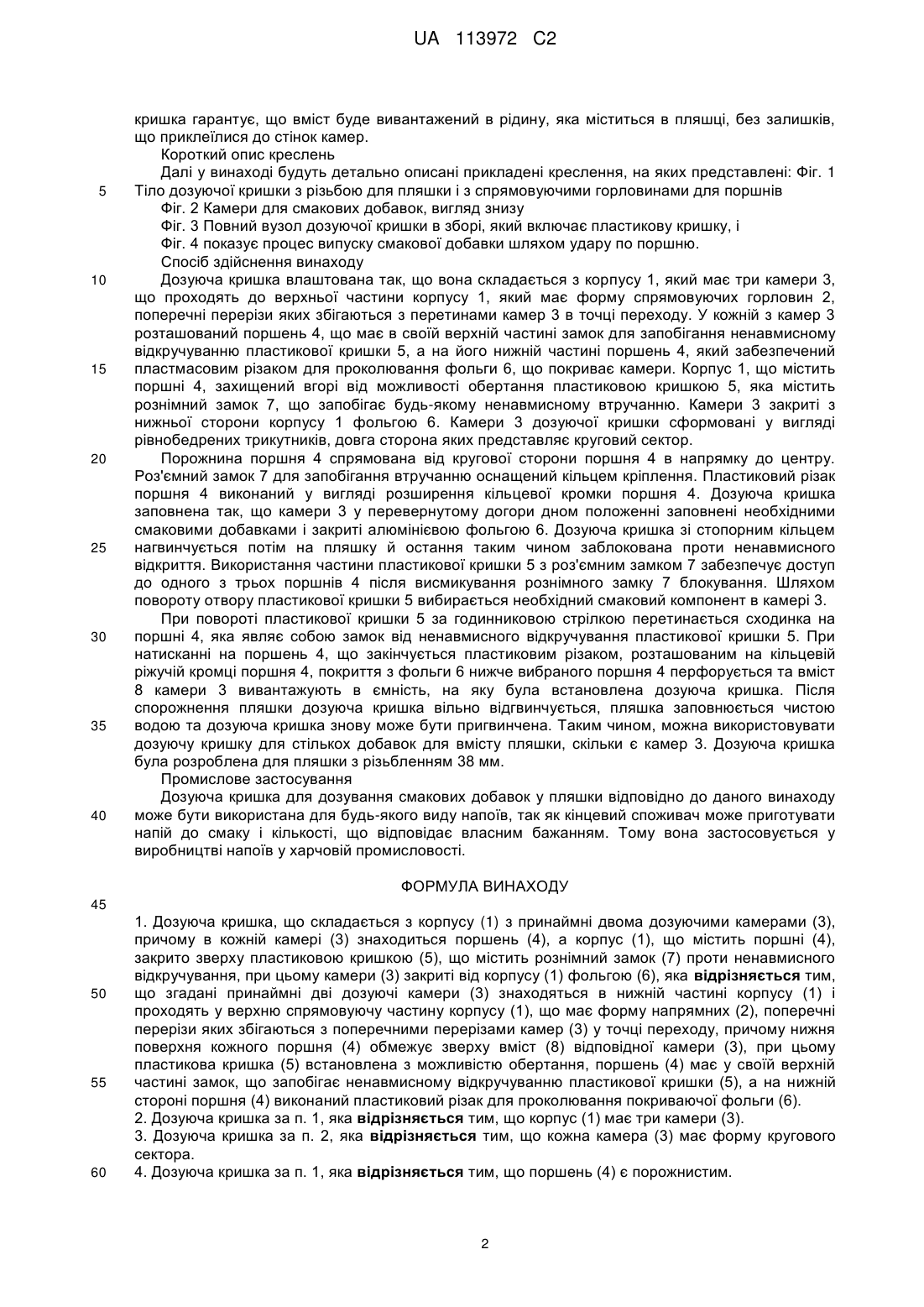

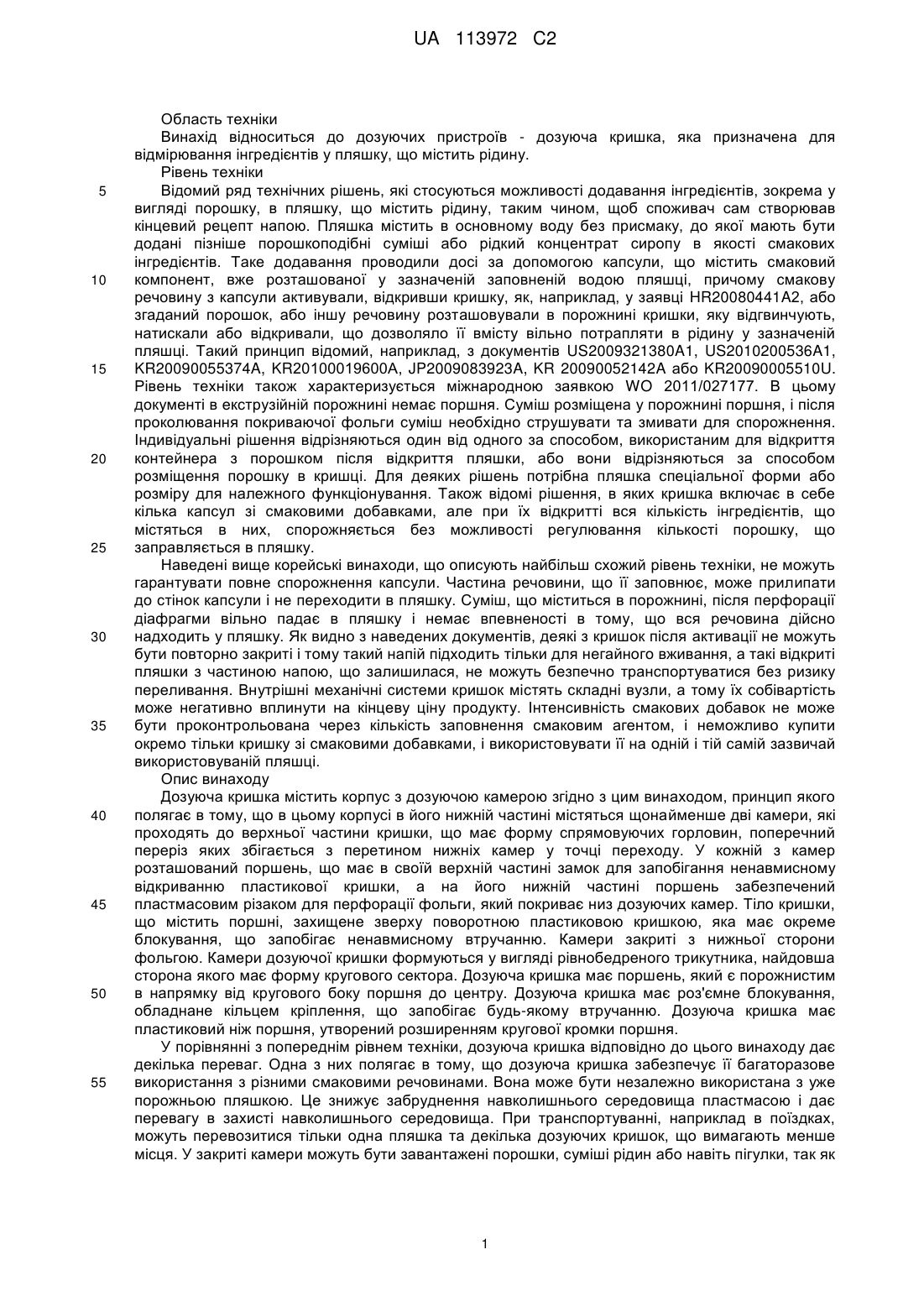

Реферат: Дозуюча кришка, що складається з корпусу кришки з дозуючими камерами, має корпус кришки (1), який має у своїй нижній частині, щонайменше дві камери (3), що проходять у верхню частину корпусу (1), яка має форму направляючих горловин (2), поперечний переріз яких збігається з перерізом камер (3) в точці переходу, в той час як в кожній з камер (3) розташований поршень (4), що має у своїй верхній частині замок, який запобігає ненавмисному відкручуванню пластикової кришки (5), а на нижній стороні поршень (4), оснащений пластиковим різаком для перфорації фольги (6), який покриває камери, тоді коли корпус (1), що містить поршні (4), захищений зверху пластиковою кришкою (5) з роз'ємним замком (7), який запобігає ненавмисному відкручуванню, тоді як камери (3) закриті від корпусу (1) за допомогою фольги (6). Камери (3) дозуючої кришки мають форму рівнобедреного трикутника, довга сторона якого має форму кругового сектора. Поршень (4) є порожнистим в напрямку до центру від кругового боку поршня (4). Рознімний замок (7) оснащений кільцем кріплення, що запобігає натисканню. Пластиковий різак поршня (4) виконаний у вигляді розширення кільцевої кромки поршня (4). UA 113972 C2 (12) UA 113972 C2 UA 113972 C2 5 10 15 20 25 30 35 40 45 50 55 Область техніки Винахід відноситься до дозуючих пристроїв - дозуюча кришка, яка призначена для відмірювання інгредієнтів у пляшку, що містить рідину. Рівень техніки Відомий ряд технічних рішень, які стосуються можливості додавання інгредієнтів, зокрема у вигляді порошку, в пляшку, що містить рідину, таким чином, щоб споживач сам створював кінцевий рецепт напою. Пляшка містить в основному воду без присмаку, до якої мають бути додані пізніше порошкоподібні суміші або рідкий концентрат сиропу в якості смакових інгредієнтів. Таке додавання проводили досі за допомогою капсули, що містить смаковий компонент, вже розташованої у зазначеній заповненій водою пляшці, причому смакову речовину з капсули активували, відкривши кришку, як, наприклад, у заявці HR20080441A2, або згаданий порошок, або іншу речовину розташовували в порожнині кришки, яку відгвинчують, натискали або відкривали, що дозволяло її вмісту вільно потрапляти в рідину у зазначеній пляшці. Такий принцип відомий, наприклад, з документів US2009321380A1, US2010200536A1, KR20090055374A, KR20100019600А, JP2009083923A, KR 20090052142A або KR20090005510U. Рівень техніки також характеризується міжнародною заявкою WO 2011/027177. В цьому документі в екструзійній порожнині немає поршня. Суміш розміщена у порожнині поршня, і після проколювання покриваючої фольги суміш необхідно струшувати та змивати для спорожнення. Індивідуальні рішення відрізняються один від одного за способом, використаним для відкриття контейнера з порошком після відкриття пляшки, або вони відрізняються за способом розміщення порошку в кришці. Для деяких рішень потрібна пляшка спеціальної форми або розміру для належного функціонування. Також відомі рішення, в яких кришка включає в себе кілька капсул зі смаковими добавками, але при їх відкритті вся кількість інгредієнтів, що містяться в них, спорожняється без можливості регулювання кількості порошку, що заправляється в пляшку. Наведені вище корейські винаходи, що описують найбільш схожий рівень техніки, не можуть гарантувати повне спорожнення капсули. Частина речовини, що її заповнює, може прилипати до стінок капсули і не переходити в пляшку. Суміш, що міститься в порожнині, після перфорації діафрагми вільно падає в пляшку і немає впевненості в тому, що вся речовина дійсно надходить у пляшку. Як видно з наведених документів, деякі з кришок після активації не можуть бути повторно закриті і тому такий напій підходить тільки для негайного вживання, а такі відкриті пляшки з частиною напою, що залишилася, не можуть безпечно транспортуватися без ризику переливання. Внутрішні механічні системи кришок містять складні вузли, а тому їх собівартість може негативно вплинути на кінцеву ціну продукту. Інтенсивність смакових добавок не може бути проконтрольована через кількість заповнення смаковим агентом, і неможливо купити окремо тільки кришку зі смаковими добавками, і використовувати її на одній і тій самій зазвичай використовуваній пляшці. Опис винаходу Дозуюча кришка містить корпус з дозуючою камерою згідно з цим винаходом, принцип якого полягає в тому, що в цьому корпусі в його нижній частині містяться щонайменше дві камери, які проходять до верхньої частини кришки, що має форму спрямовуючих горловин, поперечний переріз яких збігається з перетином нижніх камер у точці переходу. У кожній з камер розташований поршень, що має в своїй верхній частині замок для запобігання ненавмисному відкриванню пластикової кришки, а на його нижній частині поршень забезпечений пластмасовим різаком для перфорації фольги, який покриває низ дозуючих камер. Тіло кришки, що містить поршні, захищене зверху поворотною пластиковою кришкою, яка має окреме блокування, що запобігає ненавмисному втручанню. Камери закриті з нижньої сторони фольгою. Камери дозуючої кришки формуються у вигляді рівнобедреного трикутника, найдовша сторона якого має форму кругового сектора. Дозуюча кришка має поршень, який є порожнистим в напрямку від кругового боку поршня до центру. Дозуюча кришка має роз'ємне блокування, обладнане кільцем кріплення, що запобігає будь-якому втручанню. Дозуюча кришка має пластиковий ніж поршня, утворений розширенням кругової кромки поршня. У порівнянні з попереднім рівнем техніки, дозуюча кришка відповідно до цього винаходу дає декілька переваг. Одна з них полягає в тому, що дозуюча кришка забезпечує її багаторазове використання з різними смаковими речовинами. Вона може бути незалежно використана з уже порожньою пляшкою. Це знижує забруднення навколишнього середовища пластмасою і дає перевагу в захисті навколишнього середовища. При транспортуванні, наприклад в поїздках, можуть перевозитися тільки одна пляшка та декілька дозуючих кришок, що вимагають менше місця. У закриті камери можуть бути завантажені порошки, суміші рідин або навіть пігулки, так як 1 UA 113972 C2 5 10 15 20 25 30 35 40 кришка гарантує, що вміст буде вивантажений в рідину, яка міститься в пляшці, без залишків, що приклеїлися до стінок камер. Короткий опис креслень Далі у винаході будуть детально описані прикладені креслення, на яких представлені: Фіг. 1 Тіло дозуючої кришки з різьбою для пляшки і з спрямовуючими горловинами для поршнів Фіг. 2 Камери для смакових добавок, вигляд знизу Фіг. 3 Повний вузол дозуючої кришки в зборі, який включає пластикову кришку, і Фіг. 4 показує процес випуску смакової добавки шляхом удару по поршню. Спосіб здійснення винаходу Дозуюча кришка влаштована так, що вона складається з корпусу 1, який має три камери 3, що проходять до верхньої частини корпусу 1, який має форму спрямовуючих горловин 2, поперечні перерізи яких збігаються з перетинами камер 3 в точці переходу. У кожній з камер 3 розташований поршень 4, що має в своїй верхній частині замок для запобігання ненавмисному відкручуванню пластикової кришки 5, а на його нижній частині поршень 4, який забезпечений пластмасовим різаком для проколювання фольги 6, що покриває камери. Корпус 1, що містить поршні 4, захищений вгорі від можливості обертання пластиковою кришкою 5, яка містить рознімний замок 7, що запобігає будь-якому ненавмисному втручанню. Камери 3 закриті з нижньої сторони корпусу 1 фольгою 6. Камери 3 дозуючої кришки сформовані у вигляді рівнобедрених трикутників, довга сторона яких представляє круговий сектор. Порожнина поршня 4 спрямована від кругової сторони поршня 4 в напрямку до центру. Роз'ємний замок 7 для запобігання втручанню оснащений кільцем кріплення. Пластиковий різак поршня 4 виконаний у вигляді розширення кільцевої кромки поршня 4. Дозуюча кришка заповнена так, що камери 3 у перевернутому догори дном положенні заповнені необхідними смаковими добавками і закриті алюмінієвою фольгою 6. Дозуюча кришка зі стопорним кільцем нагвинчується потім на пляшку й остання таким чином заблокована проти ненавмисного відкриття. Використання частини пластикової кришки 5 з роз'ємним замком 7 забезпечує доступ до одного з трьох поршнів 4 після висмикування рознімного замку 7 блокування. Шляхом повороту отвору пластикової кришки 5 вибирається необхідний смаковий компонент в камері 3. При повороті пластикової кришки 5 за годинниковою стрілкою перетинається сходинка на поршні 4, яка являє собою замок від ненавмисного відкручування пластикової кришки 5. При натисканні на поршень 4, що закінчується пластиковим різаком, розташованим на кільцевій ріжучій кромці поршня 4, покриття з фольги 6 нижче вибраного поршня 4 перфорується та вміст 8 камери 3 вивантажують в ємність, на яку була встановлена дозуюча кришка. Після спорожнення пляшки дозуюча кришка вільно відгвинчується, пляшка заповнюється чистою водою та дозуюча кришка знову може бути пригвинчена. Таким чином, можна використовувати дозуючу кришку для стількох добавок для вмісту пляшки, скільки є камер 3. Дозуюча кришка була розроблена для пляшки з різьбленням 38 мм. Промислове застосування Дозуюча кришка для дозування смакових добавок у пляшки відповідно до даного винаходу може бути використана для будь-якого виду напоїв, так як кінцевий споживач може приготувати напій до смаку і кількості, що відповідає власним бажанням. Тому вона застосовується у виробництві напоїв у харчовій промисловості. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Дозуюча кришка, що складається з корпусу (1) з принаймні двома дозуючими камерами (3), причому в кожній камері (3) знаходиться поршень (4), а корпус (1), що містить поршні (4), закрито зверху пластиковою кришкою (5), що містить рознімний замок (7) проти ненавмисного відкручування, при цьому камери (3) закриті від корпусу (1) фольгою (6), яка відрізняється тим, що згадані принаймні дві дозуючі камери (3) знаходяться в нижній частині корпусу (1) і проходять у верхню спрямовуючу частину корпусу (1), що має форму напрямних (2), поперечні перерізи яких збігаються з поперечними перерізами камер (3) у точці переходу, причому нижня поверхня кожного поршня (4) обмежує зверху вміст (8) відповідної камери (3), при цьому пластикова кришка (5) встановлена з можливістю обертання, поршень (4) має у своїй верхній частині замок, що запобігає ненавмисному відкручуванню пластикової кришки (5), а на нижній стороні поршня (4) виконаний пластиковий різак для проколювання покриваючої фольги (6). 2. Дозуюча кришка за п. 1, яка відрізняється тим, що корпус (1) має три камери (3). 3. Дозуюча кришка за п. 2, яка відрізняється тим, що кожна камера (3) має форму кругового сектора. 4. Дозуюча кришка за п. 1, яка відрізняється тим, що поршень (4) є порожнистим. 2 UA 113972 C2 5. Дозуюча кришка за п. 1, яка відрізняється тим, що рознімний замок (7) оснащений кільцем кріплення. 6. Дозуюча кришка за п. 1, яка відрізняється тим, що пластиковий різак поршня (4) має форму виступу з кільцевої кромки поршня (4). 3 UA 113972 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
