Дозуюча пробка

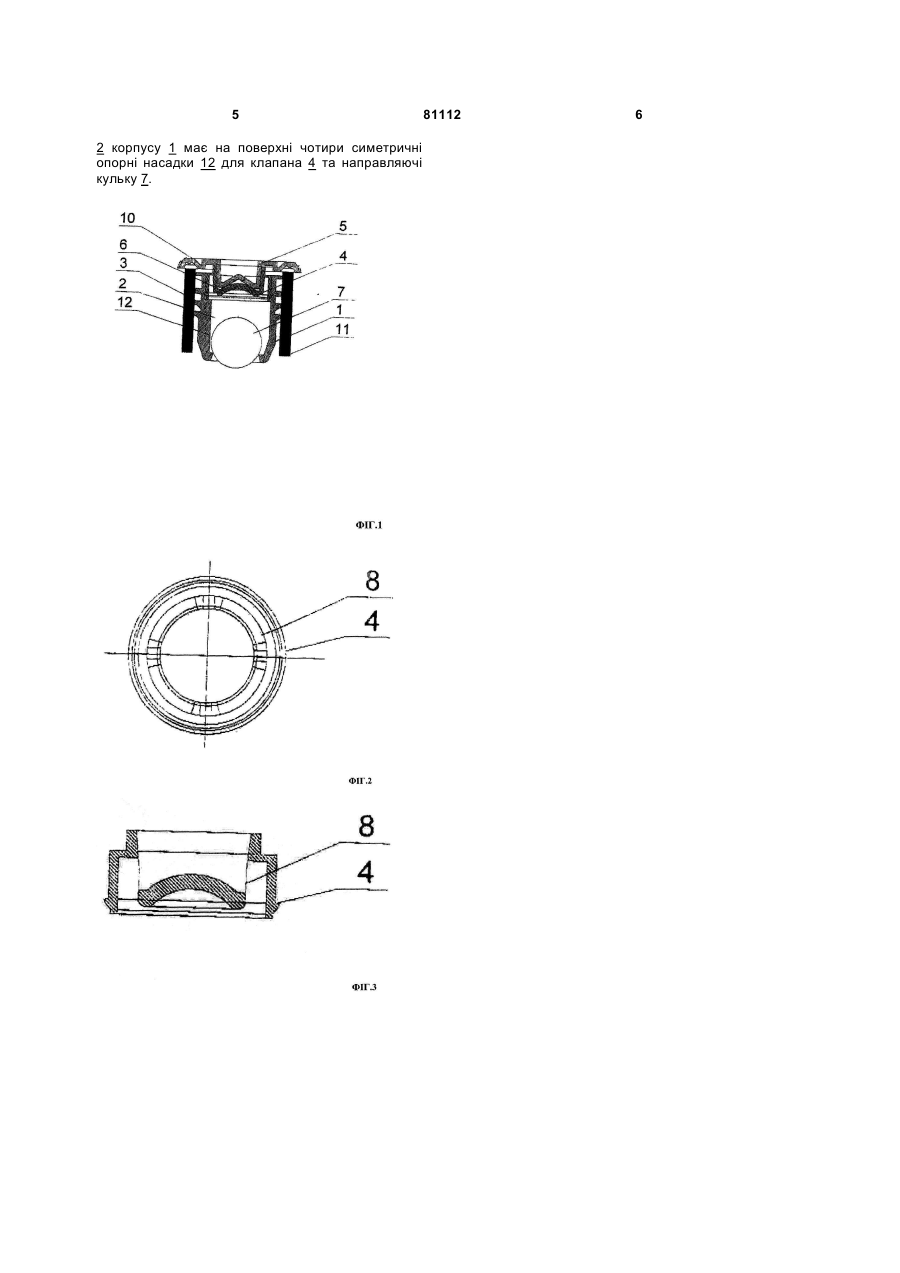

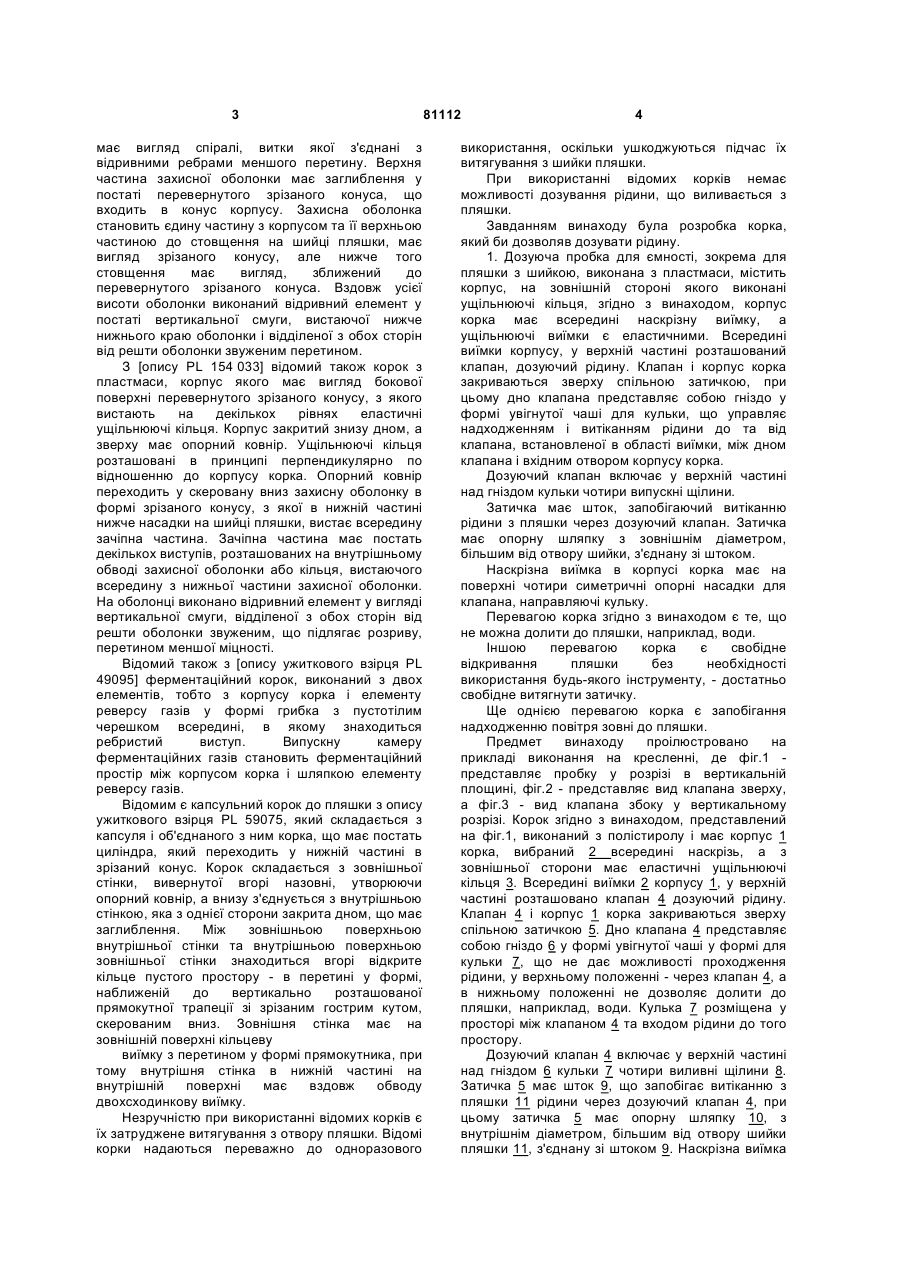

1. Дозуюча пробка для ємності, зокрема пляшки з шийкою, що виконана з пластмаси та містить корпус, на зовнішній стороні якого виконані ущільнюючі кільця, яка відрізняється тим, що корпус (1) пробки має всередині наскрізну виїмку (2), а ущільнюючі кільця (3) є еластичними, всередині виїмки (2) корпусу (1), у верхній частині, розташований клапан (4), який виконаний з C2 2 (19) 1 3 має вигляд спіралі, витки якої з'єднані з відривними ребрами меншого перетину. Верхня частина захисної оболонки має заглиблення у постаті перевернутого зрізаного конуса, що входить в конус корпусу. Захисна оболонка становить єдину частину з корпусом та її верхньою частиною до стовщення на шийці пляшки, має вигляд зрізаного конусу, але нижче того стовщення має вигляд, зближений до перевернутого зрізаного конуса. Вздовж усієї висоти оболонки виконаний відривний елемент у постаті вертикальної смуги, вистаючої нижче нижнього краю оболонки і відділеної з обох сторін від решти оболонки звуженим перетином. З [опису PL 154 033] відомий також корок з пластмаси, корпус якого має вигляд бокової поверхні перевернутого зрізаного конусу, з якого вистають на декількох рівнях еластичні ущільнюючі кільця. Корпус закритий знизу дном, а зверху має опорний ковнір. Ущільнюючі кільця розташовані в принципі перпендикулярно по відношенню до корпусу корка. Опорний ковнір переходить у скеровану вниз захисну оболонку в формі зрізаного конусу, з якої в нижній частині нижче насадки на шийці пляшки, вистає всередину зачіпна частина. Зачіпна частина має постать декількох виступів, розташованих на внутрішньому обводі захисної оболонки або кільця, вистаючого всередину з нижньої частини захисної оболонки. На оболонці виконано відривний елемент у вигляді вертикальної смуги, відділеної з обох сторін від решти оболонки звуженим, що підлягає розриву, перетином меншої міцності. Відомий також з [опису ужиткового взірця PL 49095] ферментаційний корок, виконаний з двох елементів, тобто з корпусу корка і елементу реверсу газів у формі грибка з пустотілим черешком всередині, в якому знаходиться ребристий виступ. Випускну камеру ферментаційних газів становить ферментаційний простір між корпусом корка і шляпкою елементу реверсу газів. Відомим є капсульний корок до пляшки з опису ужиткового взірця PL 59075, який складається з капсуля і об'єднаного з ним корка, що має постать циліндра, який переходить у нижній частині в зрізаний конус. Корок складається з зовнішньої стінки, вивернутої вгорі назовні, утворюючи опорний ковнір, а внизу з'єднується з внутрішньою стінкою, яка з однієї сторони закрита дном, що має заглиблення. Між зовнішньою поверхньою внутрішньої стінки та внутрішньою поверхньою зовнішньої стінки знаходиться вгорі відкрите кільце пустого простору - в перетині у формі, наближеній до вертикально розташованої прямокутної трапеції зі зрізаним гострим кутом, скерованим вниз. Зовнішня стінка має на зовнішній поверхні кільцеву виїмку з перетином у формі прямокутника, при тому внутрішня стінка в нижній частині на внутрішній поверхні має вздовж обводу двохсходинкову виїмку. Незручністю при використанні відомих корків є їх затруджене витягування з отвору пляшки. Відомі корки надаються переважно до одноразового 81112 4 використання, оскільки ушкоджуються підчас їх витягування з шийки пляшки. При використанні відомих корків немає можливості дозування рідини, що виливається з пляшки. Завданням винаходу була розробка корка, який би дозволяв дозувати рідину. 1. Дозуюча пробка для ємності, зокрема для пляшки з шийкою, виконана з пластмаси, містить корпус, на зовнішній стороні якого виконані ущільнюючі кільця, згідно з винаходом, корпус корка має всередині наскрізну виїмку, а ущільнюючі виїмки є еластичними. Всередині виїмки корпусу, у верхній частині розташований клапан, дозуючий рідину. Клапан і корпус корка закриваються зверху спільною затичкою, при цьому дно клапана представляє собою гніздо у формі увігнутої чаші для кульки, що управляє надходженням і витіканням рідини до та від клапана, встановленої в області виїмки, між дном клапана і вхідним отвором корпусу корка. Дозуючий клапан включає у верхній частині над гніздом кульки чотири випускні щілини. Затичка має шток, запобігаючий витіканню рідини з пляшки через дозуючий клапан. Затичка має опорну шляпку з зовнішнім діаметром, більшим від отвору шийки, з'єднану зі штоком. Наскрізна виїмка в корпусі корка має на поверхні чотири симетричні опорні насадки для клапана, направляючі кульку. Перевагою корка згідно з винаходом є те, що не можна долити до пляшки, наприклад, води. Іншою перевагою корка є свобідне відкривання пляшки без необхідності використання будь-якого інструменту, - достатньо свобідне витягнути затичку. Ще однією перевагою корка є запобігання надходженню повітря зовні до пляшки. Предмет винаходу проілюстровано на прикладі виконання на кресленні, де фіг.1 представляє пробку у розрізі в вертикальній площині, фіг.2 - представляє вид клапана зверху, а фіг.3 - вид клапана збоку у вертикальному розрізі. Корок згідно з винаходом, представлений на фіг.1, виконаний з полістиролу і має корпус 1 корка, вибраний 2 всередині наскрізь, а з зовнішньої сторони має еластичні ущільнюючі кільця 3. Всередині виїмки 2 корпусу 1, у верхній частині розташовано клапан 4 дозуючий рідину. Клапан 4 і корпус 1 корка закриваються зверху спільною затичкою 5. Дно клапана 4 представляє собою гніздо 6 у формі увігнутої чаші у формі для кульки 7, що не дає можливості проходження рідини, у верхньому положенні - через клапан 4, а в нижньому положенні не дозволяє долити до пляшки, наприклад, води. Кулька 7 розміщена у просторі між клапаном 4 та входом рідини до того простору. Дозуючий клапан 4 включає у верхній частині над гніздом 6 кульки 7 чотири виливні щілини 8. Затичка 5 має шток 9, що запобігає витіканню з пляшки 11 рідини через дозуючий клапан 4, при цьому затичка 5 має опорну шляпку 10, з внутрішнім діаметром, більшим від отвору шийки пляшки 11, з'єднану зі штоком 9. Наскрізна виїмка 5 2 корпусу 1 має на поверхні чотири симетричні опорні насадки 12 для клапана 4 та направляючі кульку 7. 81112 6
