Універсальне вмістище для зберігання мотоциклетної та велосипедної техніки

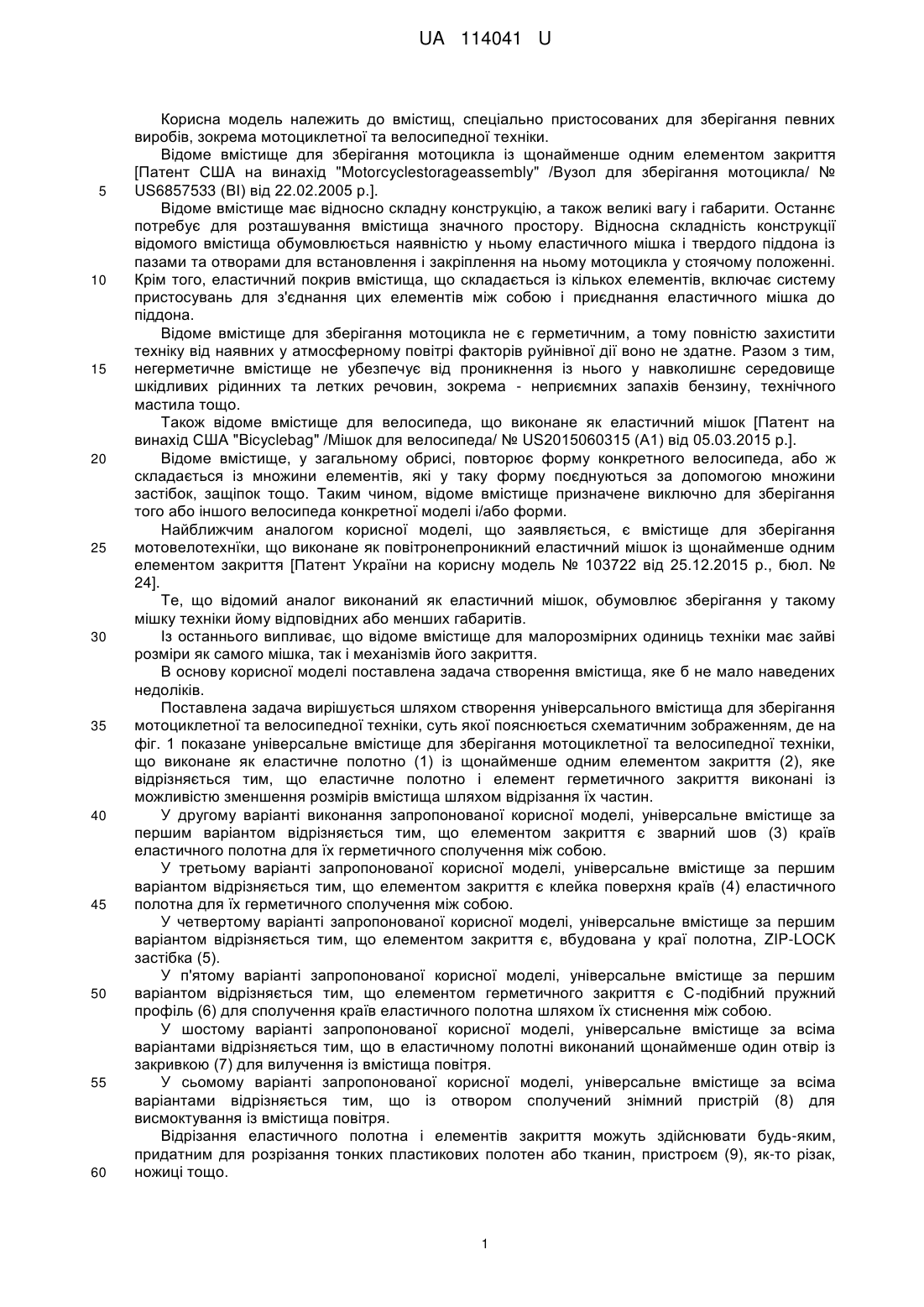

Реферат: UA 114041 U UA 114041 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вмістищ, спеціально пристосованих для зберігання певних виробів, зокрема мотоциклетної та велосипедної техніки. Відоме вмістище для зберігання мотоцикла із щонайменше одним елементом закриття [Патент США на винахід "Motorcyclestorageassembly" /Вузол для зберігання мотоцикла/ № US6857533 (ВІ) від 22.02.2005 р.]. Відоме вмістище має відносно складну конструкцію, а також великі вагу і габарити. Останнє потребує для розташування вмістища значного простору. Відносна складність конструкції відомого вмістища обумовлюється наявністю у ньому еластичного мішка і твердого піддона із пазами та отворами для встановлення і закріплення на ньому мотоцикла у стоячому положенні. Крім того, еластичний покрив вмістища, що складається із кількох елементів, включає систему пристосувань для з'єднання цих елементів між собою і приєднання еластичного мішка до піддона. Відоме вмістище для зберігання мотоцикла не є герметичним, а тому повністю захистити техніку від наявних у атмосферному повітрі факторів руйнівної дії воно не здатне. Разом з тим, негерметичне вмістище не убезпечує від проникнення із нього у навколишнє середовище шкідливих рідинних та летких речовин, зокрема - неприємних запахів бензину, технічного мастила тощо. Також відоме вмістище для велосипеда, що виконане як еластичний мішок [Патент на винахід США "Bicyclebag" /Мішок для велосипеда/ № US2015060315 (А1) від 05.03.2015 p.]. Відоме вмістище, у загальному обрисі, повторює форму конкретного велосипеда, або ж складається із множини елементів, які у таку форму поєднуються за допомогою множини застібок, защіпок тощо. Таким чином, відоме вмістище призначене виключно для зберігання того або іншого велосипеда конкретної моделі і/або форми. Найближчим аналогом корисної моделі, що заявляється, є вмістище для зберігання мотовелотехнїки, що виконане як повітронепроникний еластичний мішок із щонайменше одним елементом закриття [Патент України на корисну модель № 103722 від 25.12.2015 р., бюл. № 24]. Те, що відомий аналог виконаний як еластичний мішок, обумовлює зберігання у такому мішку техніки йому відповідних або менших габаритів. Із останнього випливає, що відоме вмістище для малорозмірних одиниць техніки має зайві розміри як самого мішка, так і механізмів його закриття. В основу корисної моделі поставлена задача створення вмістища, яке б не мало наведених недоліків. Поставлена задача вирішується шляхом створення універсального вмістища для зберігання мотоциклетної та велосипедної техніки, суть якої пояснюється схематичним зображенням, де на фіг. 1 показане універсальне вмістище для зберігання мотоциклетної та велосипедної техніки, що виконане як еластичне полотно (1) із щонайменше одним елементом закриття (2), яке відрізняється тим, що еластичне полотно і елемент герметичного закриття виконані із можливістю зменшення розмірів вмістища шляхом відрізання їх частин. У другому варіанті виконання запропонованої корисної моделі, універсальне вмістище за першим варіантом відрізняється тим, що елементом закриття є зварний шов (3) країв еластичного полотна для їх герметичного сполучення між собою. У третьому варіанті запропонованої корисної моделі, універсальне вмістище за першим варіантом відрізняється тим, що елементом закриття є клейка поверхня країв (4) еластичного полотна для їх герметичного сполучення між собою. У четвертому варіанті запропонованої корисної моделі, універсальне вмістище за першим варіантом відрізняється тим, що елементом закриття є, вбудована у краї полотна, ZIP-LOCK застібка (5). У п'ятому варіанті запропонованої корисної моделі, універсальне вмістище за першим варіантом відрізняється тим, що елементом герметичного закриття є С-подібний пружний профіль (6) для сполучення країв еластичного полотна шляхом їх стиснення між собою. У шостому варіанті запропонованої корисної моделі, універсальне вмістище за всіма варіантами відрізняється тим, що в еластичному полотні виконаний щонайменше один отвір із закривкою (7) для вилучення із вмістища повітря. У сьомому варіанті запропонованої корисної моделі, універсальне вмістище за всіма варіантами відрізняється тим, що із отвором сполучений знімний пристрій (8) для висмоктування із вмістища повітря. Відрізання еластичного полотна і елементів закриття можуть здійснювати будь-яким, придатним для розрізання тонких пластикових полотен або тканин, пристроєм (9), як-то різак, ножиці тощо. 1 UA 114041 U 5 10 15 20 25 30 35 40 45 У випадку відрізання еластичного полотна, разом із вбудованою у його краї ZTP-LOCK застібкою, частини полотна, що залишилися без ZIP-LOCK застібки, склеювання або зварювання, можуть бути сполучені між собою шляхом зварювання, або можуть бути стиснені С-подібним пружним профілем. Відрізана частина полотна (10) може бути від використовуваної менша, тотожна або й навіть більша, а тому може бути також використана як вмістище для відповідного розміру техніки. Виконання вмістища, з можливістю відрізання частини його еластичного полотна і/або елемента закриття, відповідно габаритам чи навіть обрисам, розміщуваної у вмістищі мотоциклетної та велосипедної техніки, дозволяє розміщувати вмістище більш раціонально, без зайвих випираючих частин і складок еластичного полотна, що, за потреби здійснювати візуальний контроль стану техніки у вмістищі із прозорого полотна, має істотне значення. Множина ж вмістищ, з можливістю відрізання частин еластичного полотна і елементів закриття, може бути укладена (встановлена, складована) для зберігання або транспортування порівняно більш компактно (щільно). Виконання вмістища герметичним убезпечує від проникнення у вмістище речовин корозійної та іншої руйнівної дії, а з іншого боку - запобігає витоку у навколишнє середовище шкідливих рідинних і летких речовин, наприклад, тих, що є у бензині, технічному мастилі тощо. Герметизація вмістища також унеможливлює або суттєво зменшує втрату деталями мотоциклетної та велосипедної техніки своїх фізико-механічних властивостей. Отвір із закривкою для вилучення (видавлювання руками шляхом стискання вмістища, або висмоктування, приєднаним до отвору, компактним ручним чи електричним насосом) повітря, може бути розташований у будь-якій частині вмістища. При цьому, насос може бути вбудований у вмістище, шляхом його приєднання до отвору, як всередині вмістища, так і ззовні. Завдяки еластичності вмістища, а також і можливості вилучення із нього повітря, еластичне полотно щільно притискається до, розміщуваної у вмістищі, техніки, і, практично не займаючи при цьому місця, максимально ізолює техніку від повітря, покращуючи тим самим умови її зберігання. Фігури креслення: Фіг. 1. Схематичне зображення універсального вмістища для мотоциклетної та велосипедної техніки з частиною полотна, що відрізається. Фіг. 2. Схематичне зображення універсального вмістища для мотоциклетної та велосипедної техніки Із зварним швом. Фіг. 3. Схематичне зображення фрагмента універсального вмістища для мотоциклетної та велосипедної техніки із ZIP-LOCK застібкою і пристроєм для висмоктування повітря. Фіг. 4. Схематичне зображення фрагмента універсального вмістища для мотоциклетної та велосипедної техніки із застібкою, що виконана як С-подібний пружний профіль. 1 - еластичне полотно; 2 - елемент закриття; 3 - зварний шов; 4 - краї полотна; 5-ZIP-LOCK застібка; 6 - С-подібний пружний профіль; 7 - отвір для примусового вилучення із вмістища повітря; 8 - пристрій для примусового вилучення повітря; 9 - пристрій для розрізання еластичного полотна; 10 - відрізана частина полотна. Очікуваний технічний результат корисної моделі був підтверджений фактом відсутності проявів руйнації будь-якого елемента мотоцикла, який зберігався у вмістищі виконаним відповідно до запропонованої корисної моделі, що заявляється, протягом п'яти місяців, (включно 3-х зимових) у металевому неопалюваному гаражі. При цьому у іншому мотоциклі, який зберігався поруч без пакування, з'явилися видимі прояви руйнації, що проявилися у появі слідів окислення на поверхнях мідних та алюмінієвих деталей, плям потьмяніння на деяких фарбованих металевих елементах. Також виявилася часткова втрата пружності частини гумових елементів (деталей). 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Універсальне вмістище для зберігання мотоциклетної та велосипедної техніки, яке виконано як еластичне полотно із щонайменше одним елементом закриття, яке відрізняється тим, що еластичне полотно і елемент герметичного закриття виконано з можливістю зменшення розмірів вмістища шляхом відрізання їх частин. 2. Універсальне вмістище для зберігання мотоциклетної та велосипедної техніки за п. 1, яке відрізняється тим, що елементом закриття є зварний шов країв еластичного полотна для їх герметичного сполучення між собою. 2 UA 114041 U 5 10 3. Універсальне вмістище для зберігання мотоциклетної та велосипедної техніки за п. 1, яке відрізняється тим, що елементом закриття є клейка поверхня країв еластичного полотна для їх герметичного сполучення між собою. 4. Універсальне вмістище для зберігання мотоциклетної та велосипедної техніки за п. 1, яке відрізняється тим, що елементом закриття є, вбудована у краї полотна, ZIP-LOCK застібка. 5. Універсальне вмістище для зберігання мотоциклетної та велосипедної техніки за п. 1, яке відрізняється тим, що елементом герметичного закриття є С-подібний пружний профіль для сполучення країв еластичного полотна шляхом їх стиснення між собою. 6. Універсальне вмістище для зберігання мотоциклетної та велосипедної техніки за пп. 1-5, яке відрізняється тим, що в еластичному полотні виконаний щонайменше один отвір із закривкою для вилучення із вмістища повітря. 7. Універсальне вмістище для зберігання мотоциклетної та велосипедної техніки за пп. 1-6, яке відрізняється тим, що із отвором сполучений знімний пристрій для висмоктування із вмістища повітря. 3 UA 114041 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
