Причіпний пристрій навісної сівалки

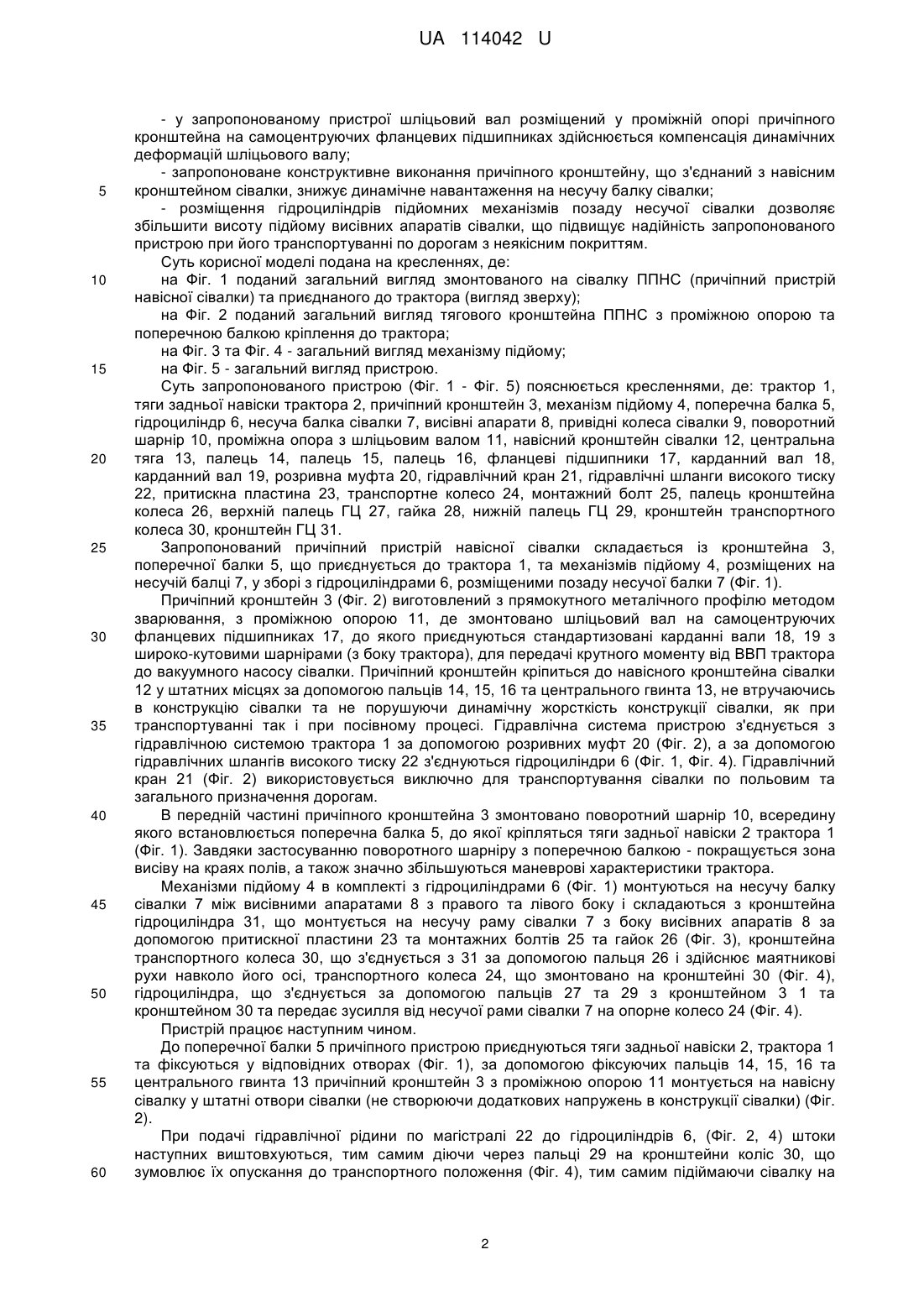

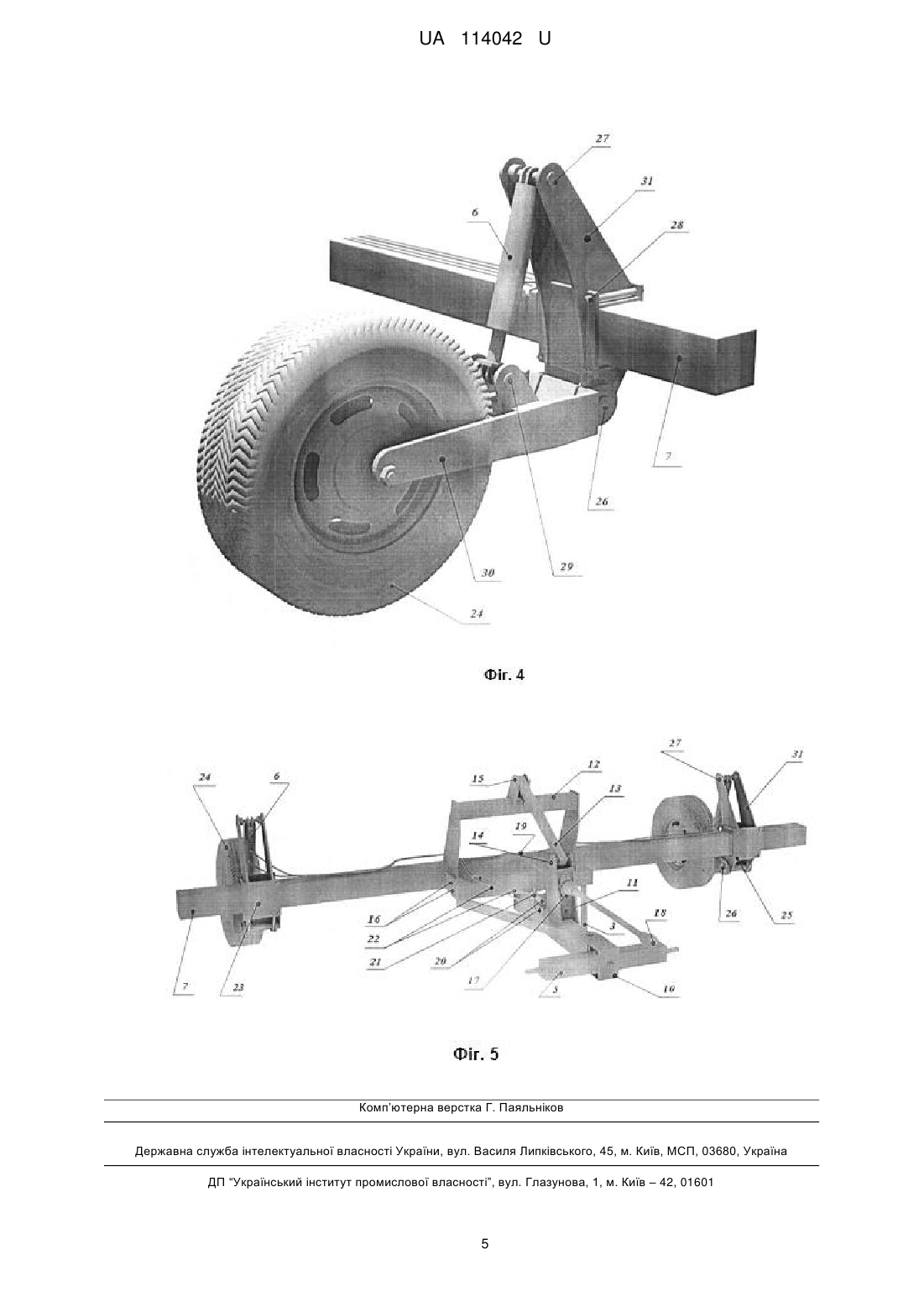

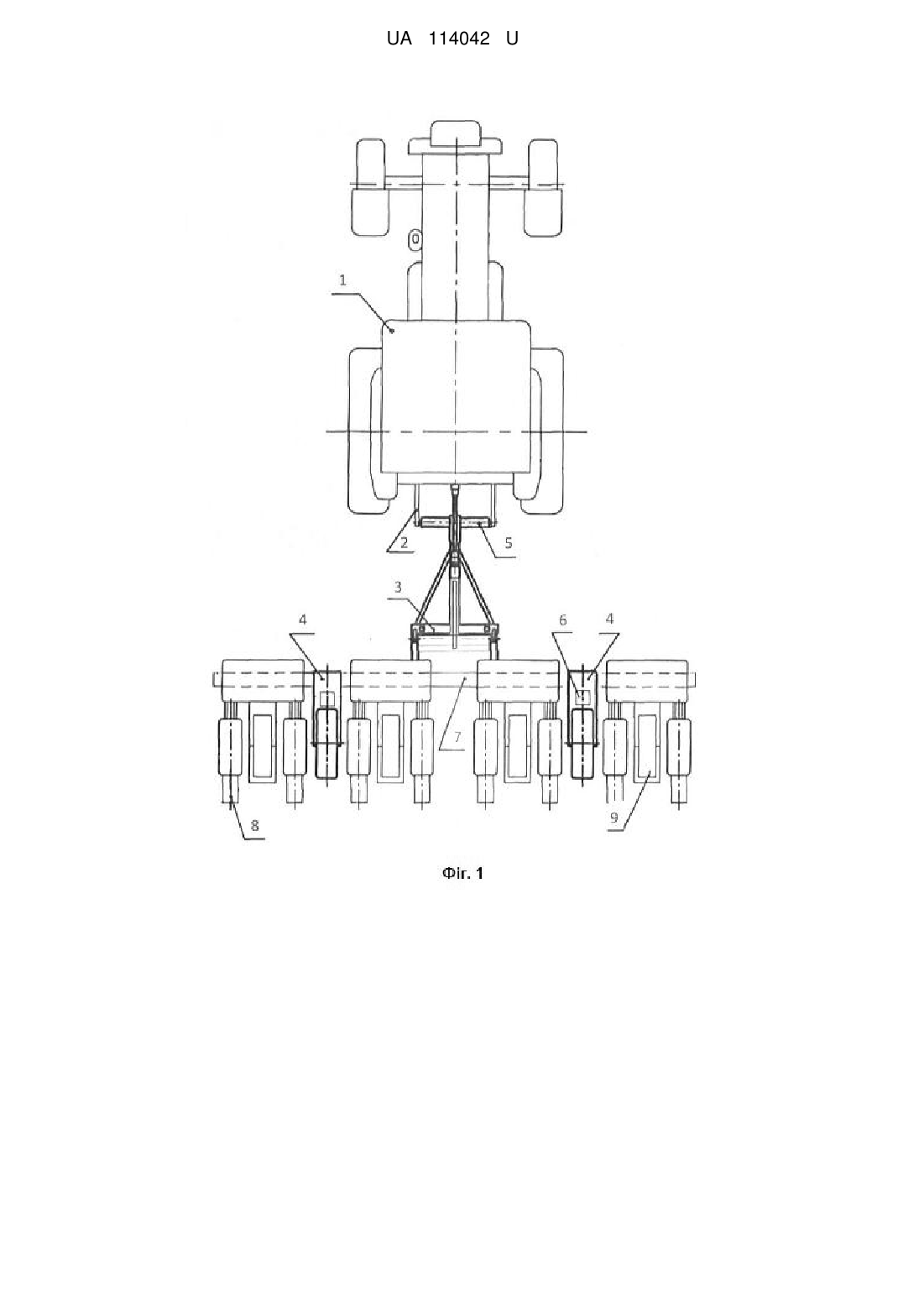

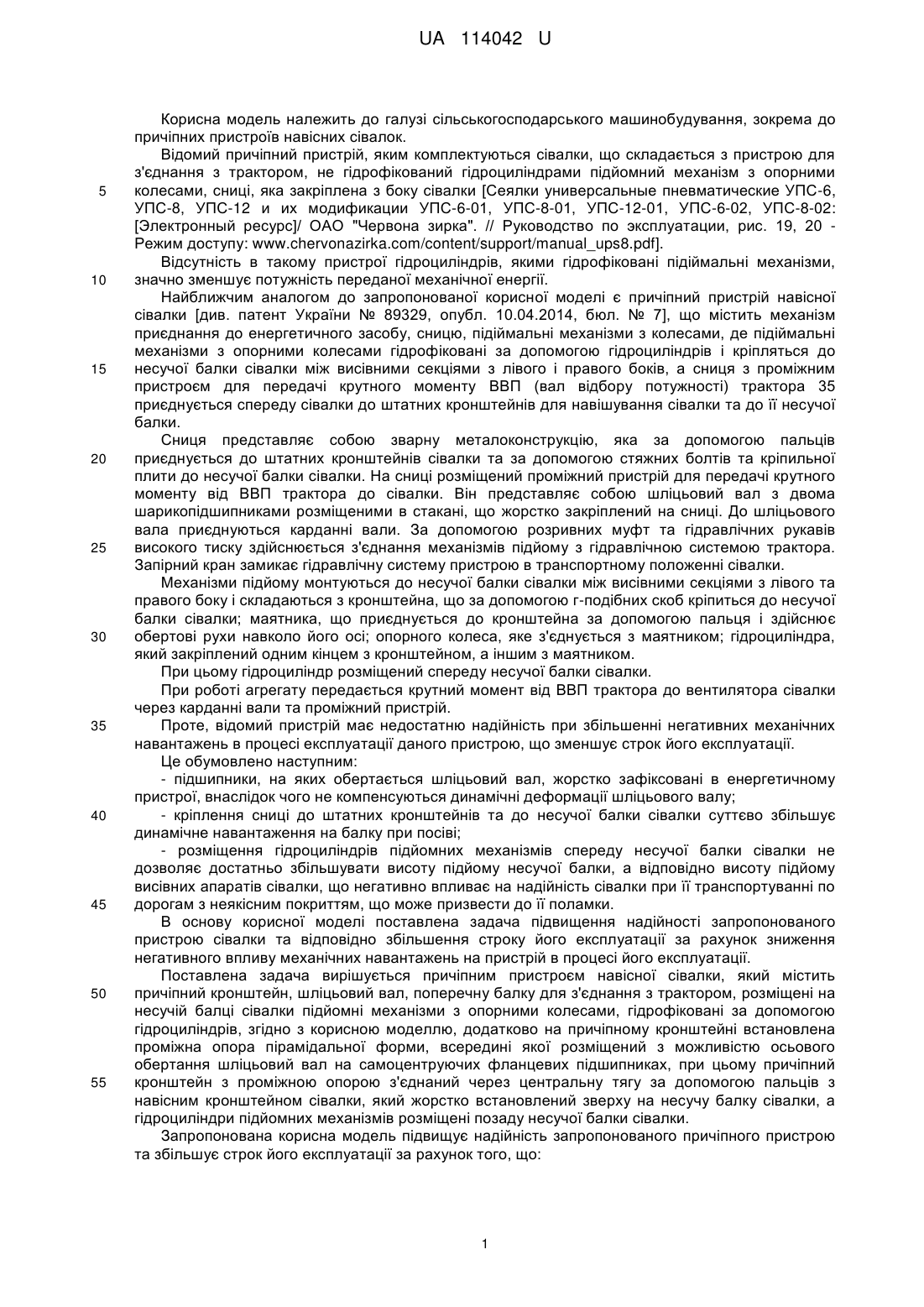

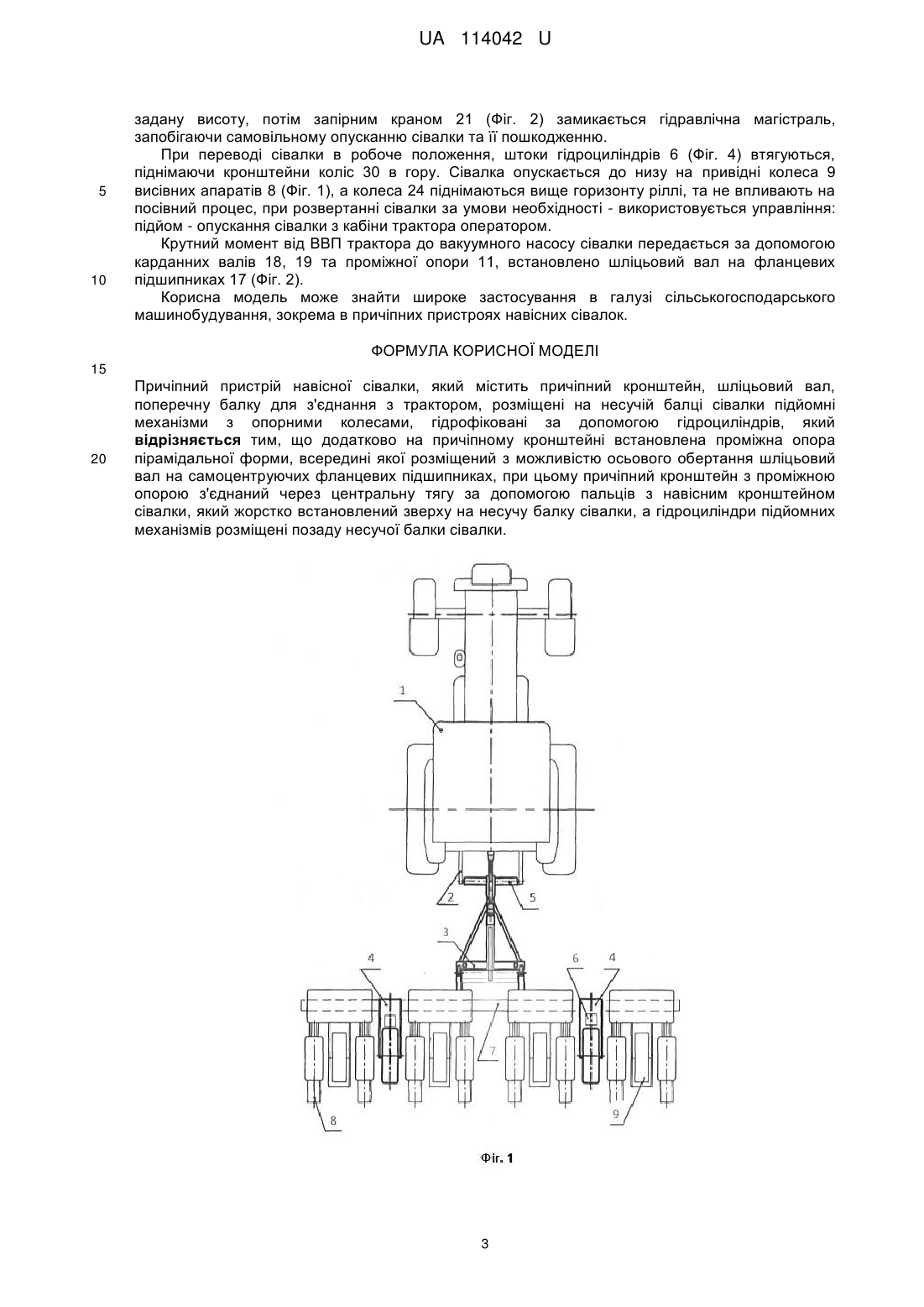

Реферат: Причіпний пристрій навісної сівалки містить причіпний кронштейн, шліцьовий вал, поперечну балку для з'єднання з трактором, розміщені на несучій балці сівалки підйомні механізми з опорними колесами, гідрофіковані за допомогою гідроциліндрів. Додатково на причіпному кронштейні встановлена проміжна опора пірамідальної форми, всередині якої розміщений з можливістю осьового обертання шліцьовий вал на самоцентруючих фланцевих підшипниках, при цьому причіпний кронштейн з проміжною опорою з'єднаний через центральну тягу за допомогою пальців з навісним кронштейном сівалки, який жорстко встановлений зверху на несучу балку сівалки, а гідроциліндри підйомних механізмів розміщені позаду несучої балки сівалки. UA 114042 U (54) ПРИЧІПНИЙ ПРИСТРІЙ НАВІСНОЇ СІВАЛКИ UA 114042 U UA 114042 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до причіпних пристроїв навісних сівалок. Відомий причіпний пристрій, яким комплектуються сівалки, що складається з пристрою для з'єднання з трактором, не гідрофікований гідроциліндрами підйомний механізм з опорними колесами, сниці, яка закріплена з боку сівалки [Сеялки универсальные пневматические УПС-6, УПС-8, УПС-12 и их модификации УПС-6-01, УПС-8-01, УПС-12-01, УПС-6-02, УПС-8-02: [Электронный ресурс]/ ОАО "Червона зирка". // Руководство по эксплуатации, рис. 19, 20 Режим доступу: www.chervonazirka.com/content/support/manual_ups8.pdf]. Відсутність в такому пристрої гідроциліндрів, якими гідрофіковані підіймальні механізми, значно зменшує потужність переданої механічної енергії. Найближчим аналогом до запропонованої корисної моделі є причіпний пристрій навісної сівалки [див. патент України № 89329, опубл. 10.04.2014, бюл. № 7], що містить механізм приєднання до енергетичного засобу, сницю, підіймальні механізми з колесами, де підіймальні механізми з опорними колесами гідрофіковані за допомогою гідроциліндрів і кріпляться до несучої балки сівалки між висівними секціями з лівого і правого боків, а сниця з проміжним пристроєм для передачі крутного моменту ВВП (вал відбору потужності) трактора 35 приєднується спереду сівалки до штатних кронштейнів для навішування сівалки та до її несучої балки. Сниця представляє собою зварну металоконструкцію, яка за допомогою пальців приєднується до штатних кронштейнів сівалки та за допомогою стяжних болтів та кріпильної плити до несучої балки сівалки. На сниці розміщений проміжний пристрій для передачі крутного моменту від ВВП трактора до сівалки. Він представляє собою шліцьовий вал з двома шарикопідшипниками розміщеними в стакані, що жорстко закріплений на сниці. До шліцьового вала приєднуються карданні вали. За допомогою розривних муфт та гідравлічних рукавів високого тиску здійснюється з'єднання механізмів підйому з гідравлічною системою трактора. Запірний кран замикає гідравлічну систему пристрою в транспортному положенні сівалки. Механізми підйому монтуються до несучої балки сівалки між висівними секціями з лівого та правого боку і складаються з кронштейна, що за допомогою г-подібних скоб кріпиться до несучої балки сівалки; маятника, що приєднується до кронштейна за допомогою пальця і здійснює обертові рухи навколо його осі; опорного колеса, яке з'єднується з маятником; гідроциліндра, який закріплений одним кінцем з кронштейном, а іншим з маятником. При цьому гідроциліндр розміщений спереду несучої балки сівалки. При роботі агрегату передається крутний момент від ВВП трактора до вентилятора сівалки через карданні вали та проміжний пристрій. Проте, відомий пристрій має недостатню надійність при збільшенні негативних механічних навантажень в процесі експлуатації даного пристрою, що зменшує строк його експлуатації. Це обумовлено наступним: - підшипники, на яких обертається шліцьовий вал, жорстко зафіксовані в енергетичному пристрої, внаслідок чого не компенсуються динамічні деформації шліцьового валу; - кріплення сниці до штатних кронштейнів та до несучої балки сівалки суттєво збільшує динамічне навантаження на балку при посіві; - розміщення гідроциліндрів підйомних механізмів спереду несучої балки сівалки не дозволяє достатньо збільшувати висоту підйому несучої балки, а відповідно висоту підйому висівних апаратів сівалки, що негативно впливає на надійність сівалки при її транспортуванні по дорогам з неякісним покриттям, що може призвести до її поламки. В основу корисної моделі поставлена задача підвищення надійності запропонованого пристрою сівалки та відповідно збільшення строку його експлуатації за рахунок зниження негативного впливу механічних навантажень на пристрій в процесі його експлуатації. Поставлена задача вирішується причіпним пристроєм навісної сівалки, який містить причіпний кронштейн, шліцьовий вал, поперечну балку для з'єднання з трактором, розміщені на несучій балці сівалки підйомні механізми з опорними колесами, гідрофіковані за допомогою гідроциліндрів, згідно з корисною моделлю, додатково на причіпному кронштейні встановлена проміжна опора пірамідальної форми, всередині якої розміщений з можливістю осьового обертання шліцьовий вал на самоцентруючих фланцевих підшипниках, при цьому причіпний кронштейн з проміжною опорою з'єднаний через центральну тягу за допомогою пальців з навісним кронштейном сівалки, який жорстко встановлений зверху на несучу балку сівалки, а гідроциліндри підйомних механізмів розміщені позаду несучої балки сівалки. Запропонована корисна модель підвищує надійність запропонованого причіпного пристрою та збільшує строк його експлуатації за рахунок того, що: 1 UA 114042 U 5 10 15 20 25 30 35 40 45 50 55 60 - у запропонованому пристрої шліцьовий вал розміщений у проміжній опорі причіпного кронштейна на самоцентруючих фланцевих підшипниках здійснюється компенсація динамічних деформацій шліцьового валу; - запропоноване конструктивне виконання причіпного кронштейну, що з'єднаний з навісним кронштейном сівалки, знижує динамічне навантаження на несучу балку сівалки; - розміщення гідроциліндрів підйомних механізмів позаду несучої сівалки дозволяє збільшити висоту підйому висівних апаратів сівалки, що підвищує надійність запропонованого пристрою при його транспортуванні по дорогам з неякісним покриттям. Суть корисної моделі подана на кресленнях, де: на Фіг. 1 поданий загальний вигляд змонтованого на сівалку ППНС (причіпний пристрій навісної сівалки) та приєднаного до трактора (вигляд зверху); на Фіг. 2 поданий загальний вигляд тягового кронштейна ППНС з проміжною опорою та поперечною балкою кріплення до трактора; на Фіг. 3 та Фіг. 4 - загальний вигляд механізму підйому; на Фіг. 5 - загальний вигляд пристрою. Суть запропонованого пристрою (Фіг. 1 - Фіг. 5) пояснюється кресленнями, де: трактор 1, тяги задньої навіски трактора 2, причіпний кронштейн 3, механізм підйому 4, поперечна балка 5, гідроциліндр 6, несуча балка сівалки 7, висівні апарати 8, привідні колеса сівалки 9, поворотний шарнір 10, проміжна опора з шліцьовим валом 11, навісний кронштейн сівалки 12, центральна тяга 13, палець 14, палець 15, палець 16, фланцеві підшипники 17, карданний вал 18, карданний вал 19, розривна муфта 20, гідравлічний кран 21, гідравлічні шланги високого тиску 22, притискна пластина 23, транспортне колесо 24, монтажний болт 25, палець кронштейна колеса 26, верхній палець ГЦ 27, гайка 28, нижній палець ГЦ 29, кронштейн транспортного колеса 30, кронштейн ГЦ 31. Запропонований причіпний пристрій навісної сівалки складається із кронштейна 3, поперечної балки 5, що приєднується до трактора 1, та механізмів підйому 4, розміщених на несучій балці 7, у зборі з гідроциліндрами 6, розміщеними позаду несучої балки 7 (Фіг. 1). Причіпний кронштейн 3 (Фіг. 2) виготовлений з прямокутного металічного профілю методом зварювання, з проміжною опорою 11, де змонтовано шліцьовий вал на самоцентруючих фланцевих підшипниках 17, до якого приєднуються стандартизовані карданні вали 18, 19 з широко-кутовими шарнірами (з боку трактора), для передачі крутного моменту від ВВП трактора до вакуумного насосу сівалки. Причіпний кронштейн кріпиться до навісного кронштейна сівалки 12 у штатних місцях за допомогою пальців 14, 15, 16 та центрального гвинта 13, не втручаючись в конструкцію сівалки та не порушуючи динамічну жорсткість конструкції сівалки, як при транспортуванні так і при посівному процесі. Гідравлічна система пристрою з'єднується з гідравлічною системою трактора 1 за допомогою розривних муфт 20 (Фіг. 2), а за допомогою гідравлічних шлангів високого тиску 22 з'єднуються гідроциліндри 6 (Фіг. 1, Фіг. 4). Гідравлічний кран 21 (Фіг. 2) використовується виключно для транспортування сівалки по польовим та загального призначення дорогам. В передній частині причіпного кронштейна 3 змонтовано поворотний шарнір 10, всередину якого встановлюється поперечна балка 5, до якої кріпляться тяги задньої навіски 2 трактора 1 (Фіг. 1). Завдяки застосуванню поворотного шарніру з поперечною балкою - покращується зона висіву на краях полів, а також значно збільшуються маневрові характеристики трактора. Механізми підйому 4 в комплекті з гідроциліндрами 6 (Фіг. 1) монтуються на несучу балку сівалки 7 між висівними апаратами 8 з правого та лівого боку і складаються з кронштейна гідроциліндра 31, що монтується на несучу раму сівалки 7 з боку висівних апаратів 8 за допомогою притискної пластини 23 та монтажних болтів 25 та гайок 26 (Фіг. 3), кронштейна транспортного колеса 30, що з'єднується з 31 за допомогою пальця 26 і здійснює маятникові рухи навколо його осі, транспортного колеса 24, що змонтовано на кронштейні 30 (Фіг. 4), гідроциліндра, що з'єднується за допомогою пальців 27 та 29 з кронштейном 3 1 та кронштейном 30 та передає зусилля від несучої рами сівалки 7 на опорне колесо 24 (Фіг. 4). Пристрій працює наступним чином. До поперечної балки 5 причіпного пристрою приєднуються тяги задньої навіски 2, трактора 1 та фіксуються у відповідних отворах (Фіг. 1), за допомогою фіксуючих пальців 14, 15, 16 та центрального гвинта 13 причіпний кронштейн 3 з проміжною опорою 11 монтується на навісну сівалку у штатні отвори сівалки (не створюючи додаткових напружень в конструкції сівалки) (Фіг. 2). При подачі гідравлічної рідини по магістралі 22 до гідроциліндрів 6, (Фіг. 2, 4) штоки наступних виштовхуються, тим самим діючи через пальці 29 на кронштейни коліс 30, що зумовлює їх опускання до транспортного положення (Фіг. 4), тим самим підіймаючи сівалку на 2 UA 114042 U 5 10 задану висоту, потім запірним краном 21 (Фіг. 2) замикається гідравлічна магістраль, запобігаючи самовільному опусканню сівалки та її пошкодженню. При переводі сівалки в робоче положення, штоки гідроциліндрів 6 (Фіг. 4) втягуються, піднімаючи кронштейни коліс 30 в гору. Сівалка опускається до низу на привідні колеса 9 висівних апаратів 8 (Фіг. 1), а колеса 24 піднімаються вище горизонту ріллі, та не впливають на посівний процес, при розвертанні сівалки за умови необхідності - використовується управління: підйом - опускання сівалки з кабіни трактора оператором. Крутний момент від ВВП трактора до вакуумного насосу сівалки передається за допомогою карданних валів 18, 19 та проміжної опори 11, встановлено шліцьовий вал на фланцевих підшипниках 17 (Фіг. 2). Корисна модель може знайти широке застосування в галузі сільськогосподарського машинобудування, зокрема в причіпних пристроях навісних сівалок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Причіпний пристрій навісної сівалки, який містить причіпний кронштейн, шліцьовий вал, поперечну балку для з'єднання з трактором, розміщені на несучій балці сівалки підйомні механізми з опорними колесами, гідрофіковані за допомогою гідроциліндрів, який відрізняється тим, що додатково на причіпному кронштейні встановлена проміжна опора пірамідальної форми, всередині якої розміщений з можливістю осьового обертання шліцьовий вал на самоцентруючих фланцевих підшипниках, при цьому причіпний кронштейн з проміжною опорою з'єднаний через центральну тягу за допомогою пальців з навісним кронштейном сівалки, який жорстко встановлений зверху на несучу балку сівалки, а гідроциліндри підйомних механізмів розміщені позаду несучої балки сівалки. 3 UA 114042 U 4 UA 114042 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
